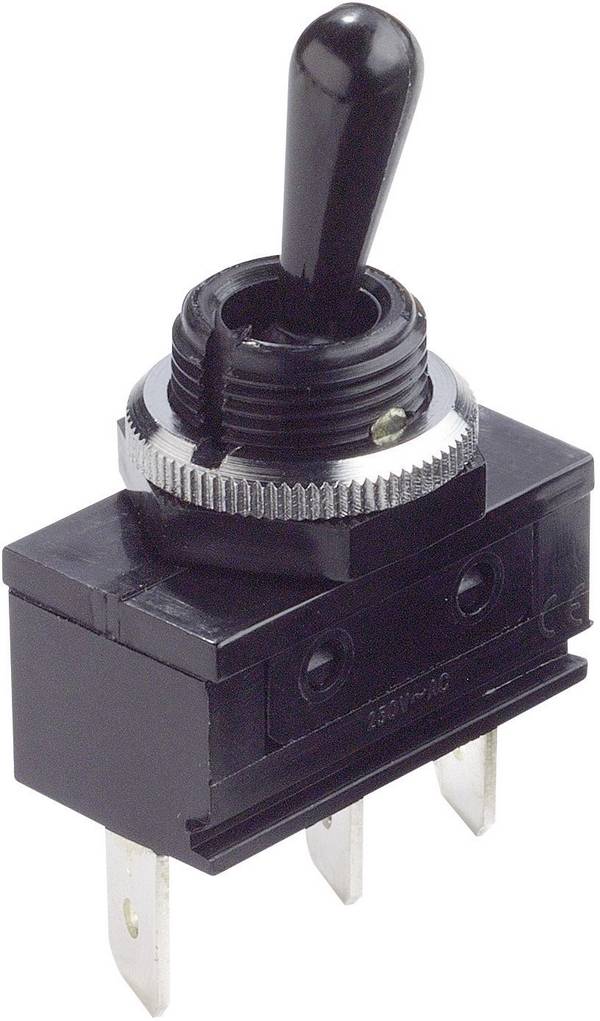

L'interrupteur à levier et l'interrupteur à bascule appartiennent à une classe de commutateurs électriques qui sont actionnés manuellement. Le premier par un levier mécanique et le second par un mécanisme à bascule. Élément électronique très répandu, l'interrupteur à levier Legrand est disponible de formes et des tailles différentes afin de pouvoir s'intégrer à toute installation. Découvrez notre sélection d'interrupteurs 2 positions et choisissez le vôtre en fonction de ses caractéristiques physiques et techniques.
Ce texte a été traduit par une machine.
A savoir sur l'interrupteur à bascule
-
Que sont les interrupteurs à bascule ?
-
Quelles sont les caractéristiques des interrupteurs à bascule ?
-
Avec quels connecteurs les interrupteurs à bascule peuvent-ils être raccordés ?
-
FAQ - questions fréquentes sur les interrupteurs à bascule

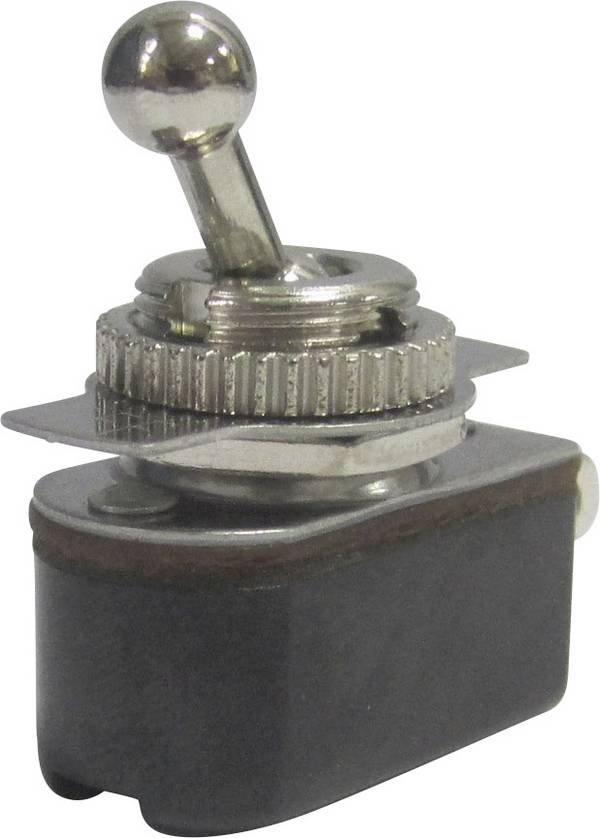

Que sont les interrupteurs à bascule ?

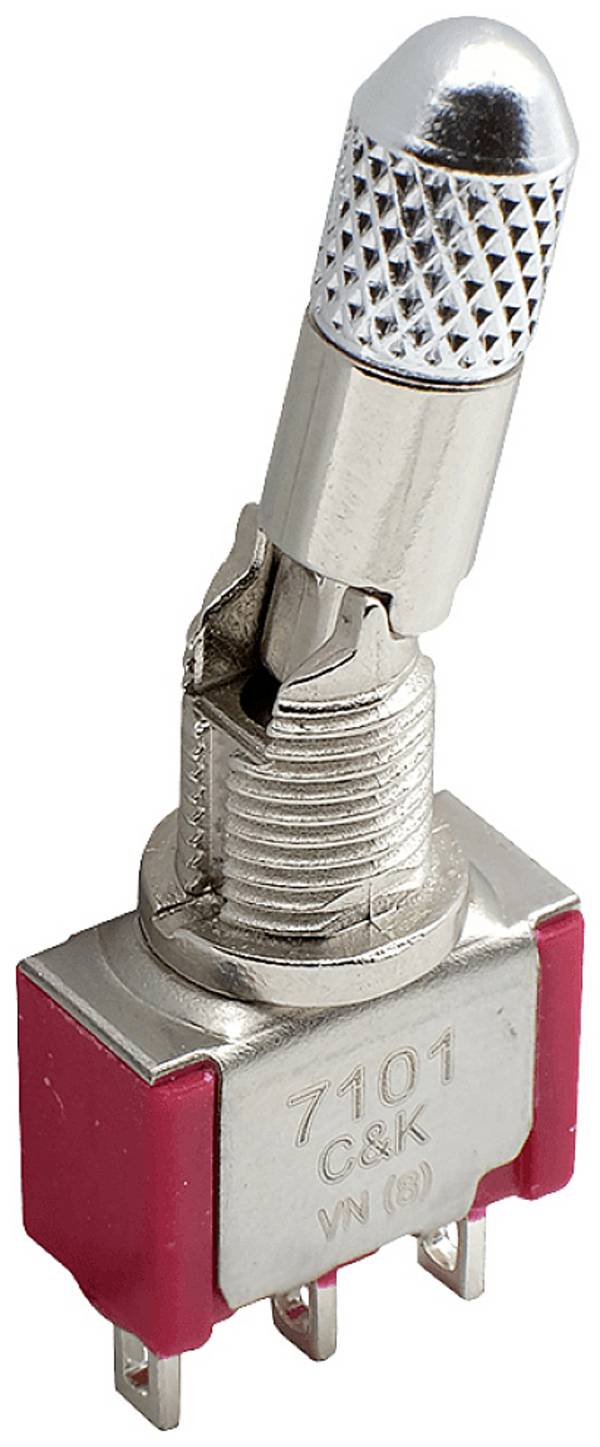

Les interrupteurs à bascule sont utilisés dans les installations électriques pour établir des connexions ou débrancher les connexions existantes. Le consommateur est ainsi allumé ou éteint derrière le commutateur. L'élément de commande est un levier sorti du boîtier de l'interrupteur pour cette variante d'interrupteur. Celui-ci est monté de manière à ce qu'il soit séparé des contacts de commutation sous tension dans le boîtier de commutateur pour l'utilisateur. Le levier permet de brancher et de débrancher les contacts électriques dans le commutateur. Le levier de vitesses est fixé à une position de commutation atteinte ou est ramené à la position de départ par la force du ressort. Le commutateur à bascule est donc différent selon les types de verrouillage et de palpage.
Quelles sont les caractéristiques des interrupteurs à bascule ?
-
Dimensions électriques : les interrupteurs à bascule disponibles dans la gamme Conrad fonctionnent de manière fiable pour des courants de commutation de 0,02 à 30 ampères avec une plage de tension de commutation de 12 à 400 volts.
-

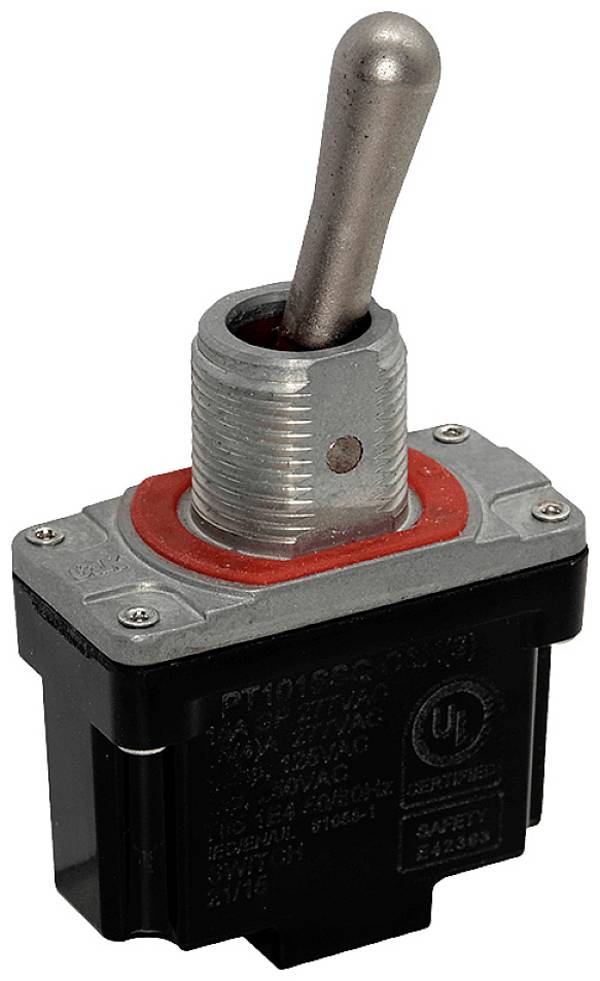

Type de protection : la plupart des modèles à interrupteur ne sont pas protégés par un indice de protection en raison de leur conception. Les interrupteurs à bascule avec indice de protection sont disponibles à partir de IP20 (protégé contre l'accès par un doigt) jusqu'à un maximum de IP68, ce qui garantit une étanchéité totale à la poussière et une protection complète contre les contacts ainsi qu'une protection contre l'immersion durable.
En savoir plus sur les types de protection IP >>
-

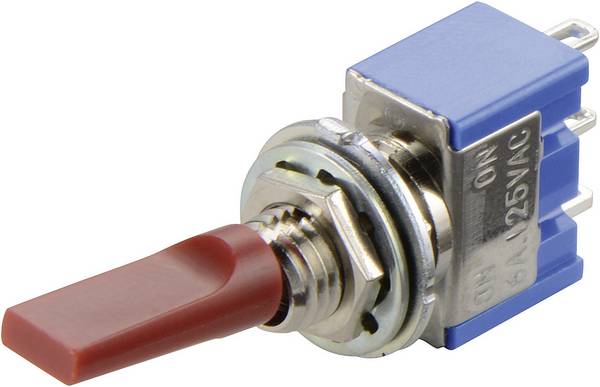

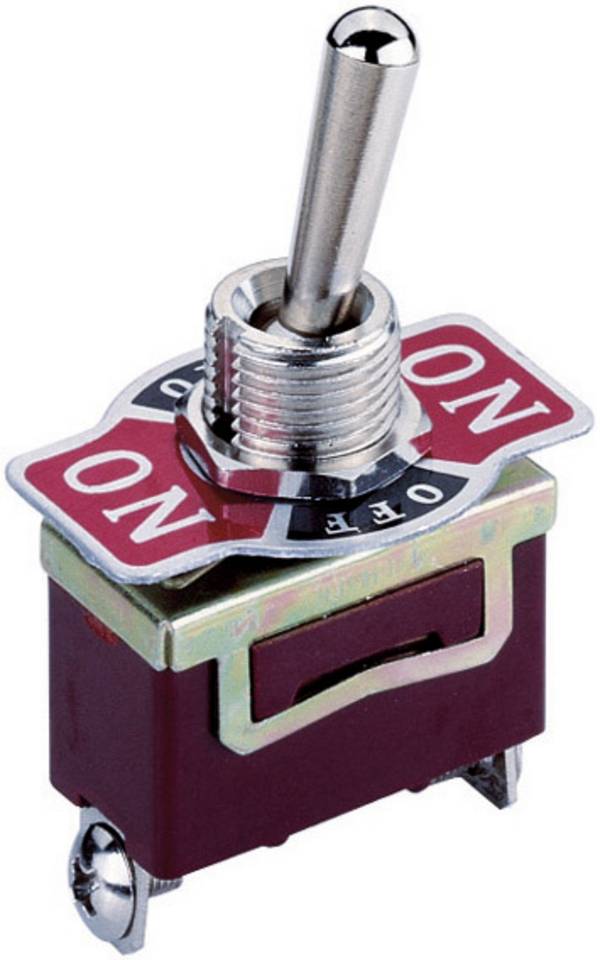

Fonctionnalité : la fonctionnalité est fonction des positions de basculement du levier de vitesses disponibles. Il existe des interrupteurs marche/arrêt simples et des interrupteurs à bascule avec position centrale fixe ainsi que des combinaisons avec plusieurs positions on/Off/on. Ces interrupteurs à bascule combinés permettent de nombreuses opérations de commutation différentes. Les positions de commutation disponibles sont indiquées entre parenthèses dans le point de menu « fonctions » et peuvent donc être utilisées comme critère de sélection.
-

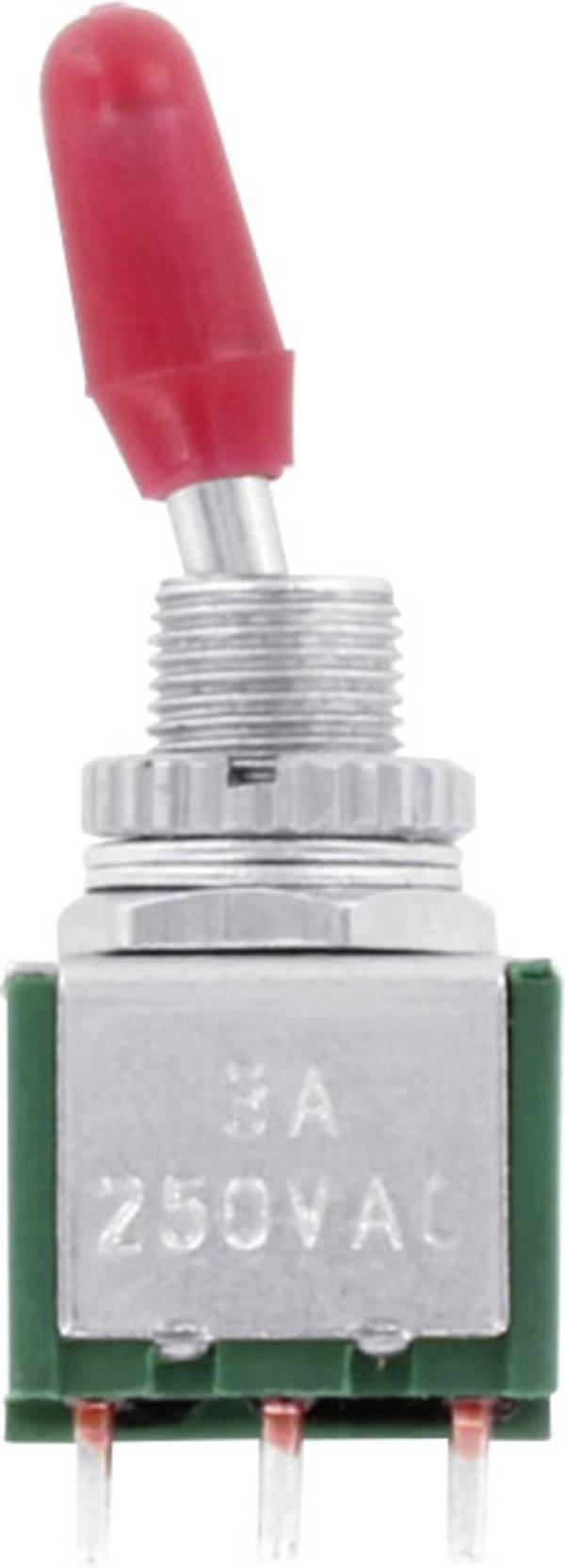

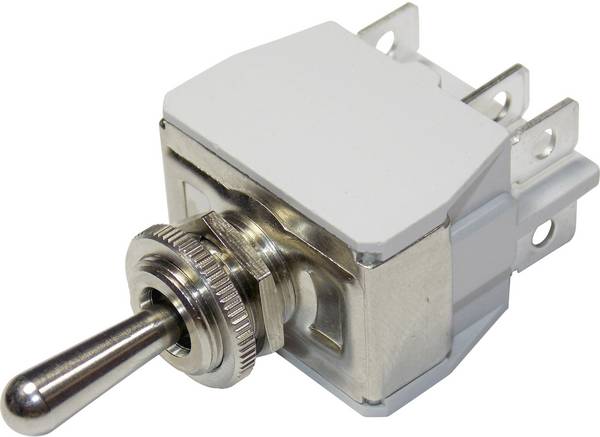

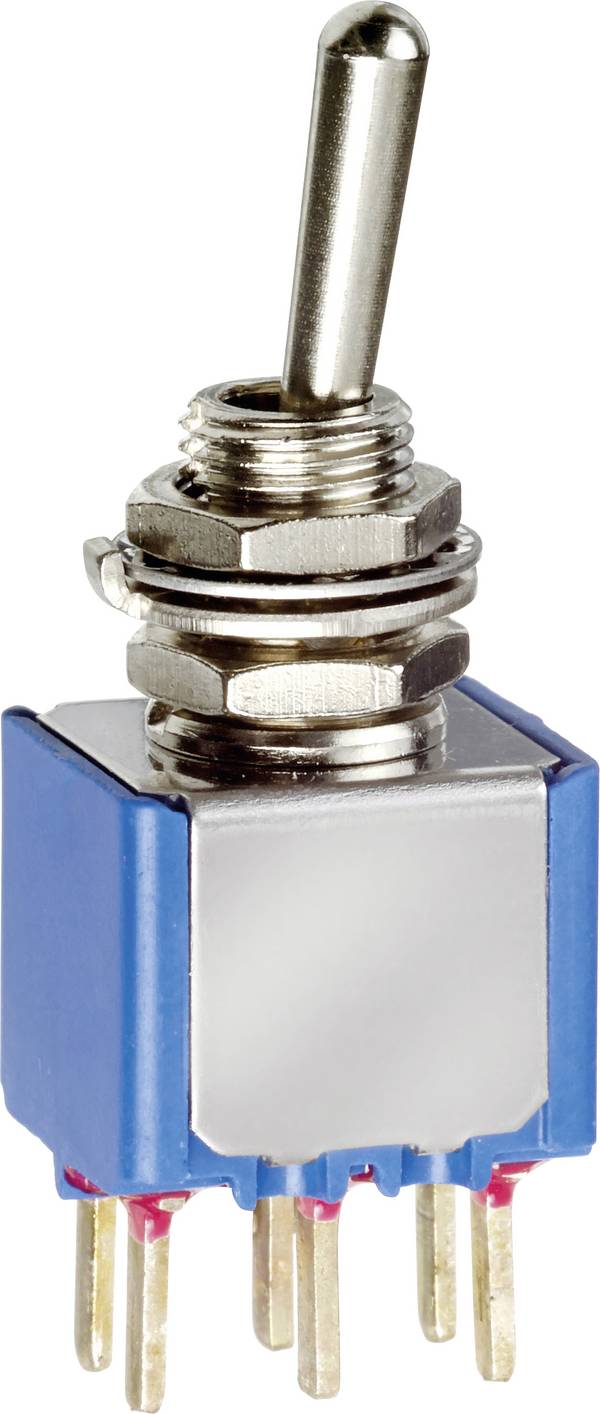

Multipolarité : certains modèles d'interrupteurs à bascule sont disponibles en plusieurs pôles.
-

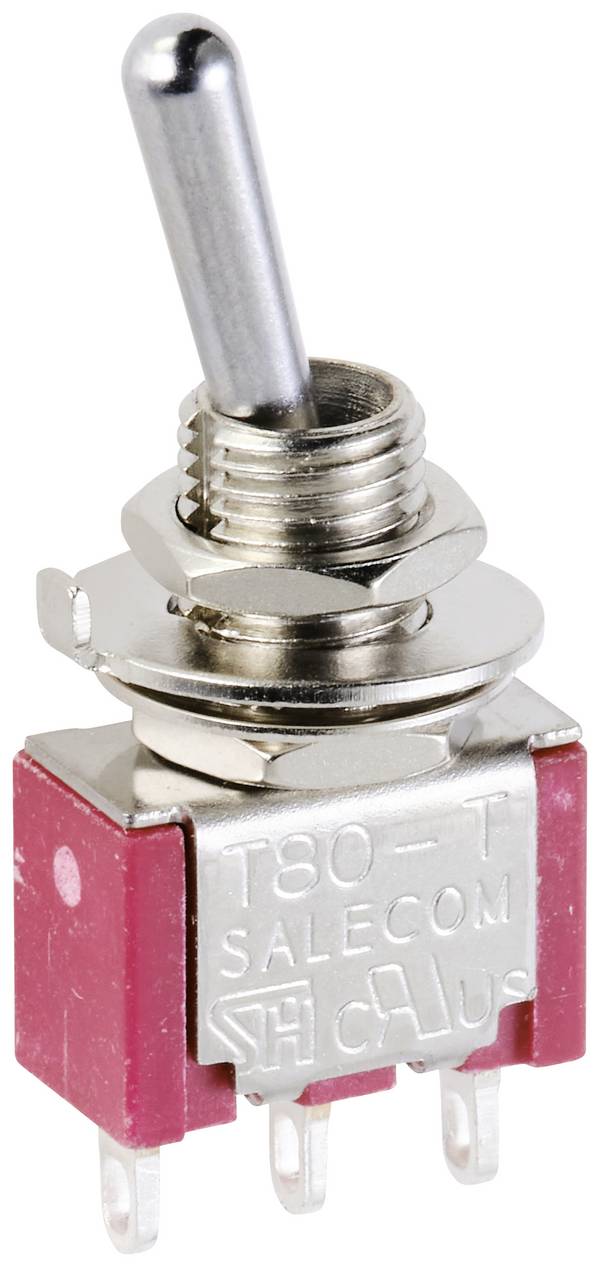

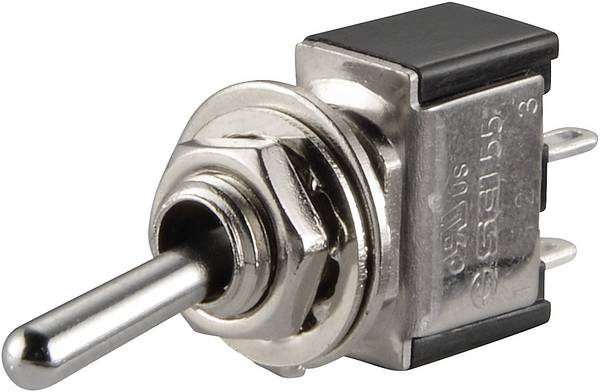

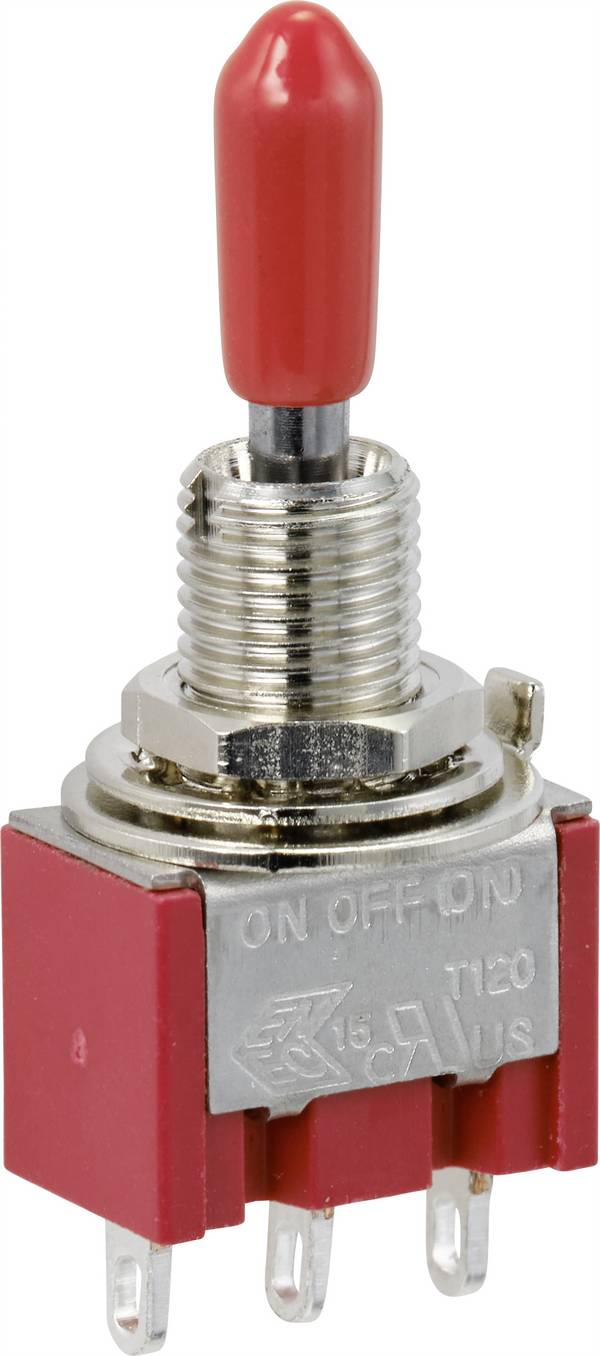

Matériau : les leviers de vitesses sont en plastique ou en métal, ronds, carrés ou aplatis. Certains leviers métalliques sont en outre isolés ou portent un capuchon de protection comme isolant. Certains interrupteurs à bascule sont protégés contre toute utilisation involontaire et doivent par exemple être relevés pour le déclenchement ou cachés sous les enveloppes de protection. Une partie des interrupteurs à bascule proposés est conçue comme un interrupteur à bascule subminiature. Ils sont utilisés pour pouvoir loger de nombreux composants dans une pièce limitée, par exemple dans des télécommandes ou des smartphones.
Certains interrupteurs à bascule sont également homologués MIL. Il s'agit d'une norme américaine qui définit les conditions d'essai environnementales pour les équipements militaires sous la forme de normes d'essai. Les informations sur les propriétés associées sont fournies par les fabricants sur demande.
Avec quels connecteurs les interrupteurs à bascule peuvent-ils être raccordés ?

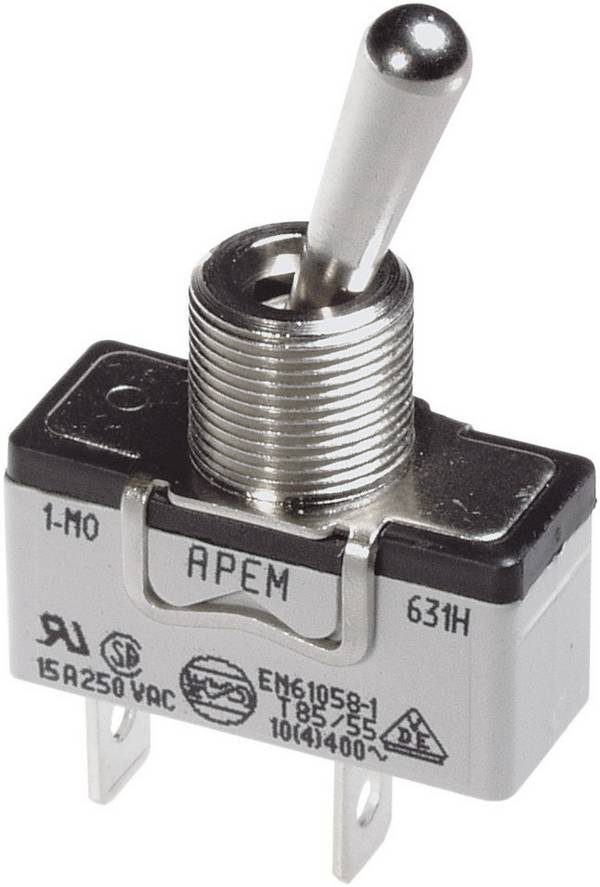

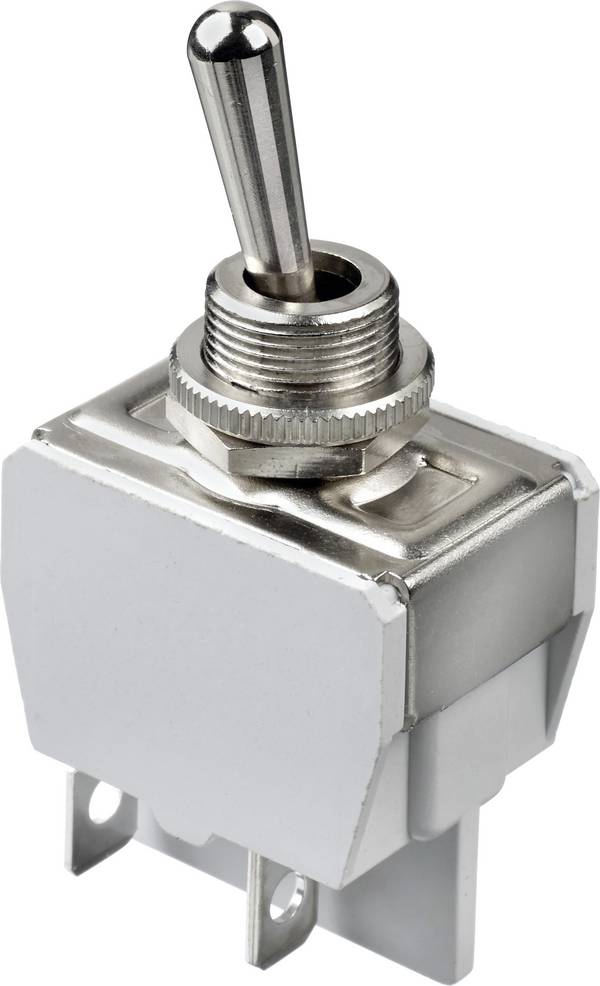

- Fiche plate standard pour cosses de câble dans les largeurs standards de 2,8 mm, 4,8 mm et 6,3 mm
- Extrémités de câble ouvertes qui sont dévissées du boîtier de commutateur à bascule et peuvent être soudées ou vissées
- Cosses à souder, également en tant que bornes à souder, pour une connexion durable aux extrémités de câble

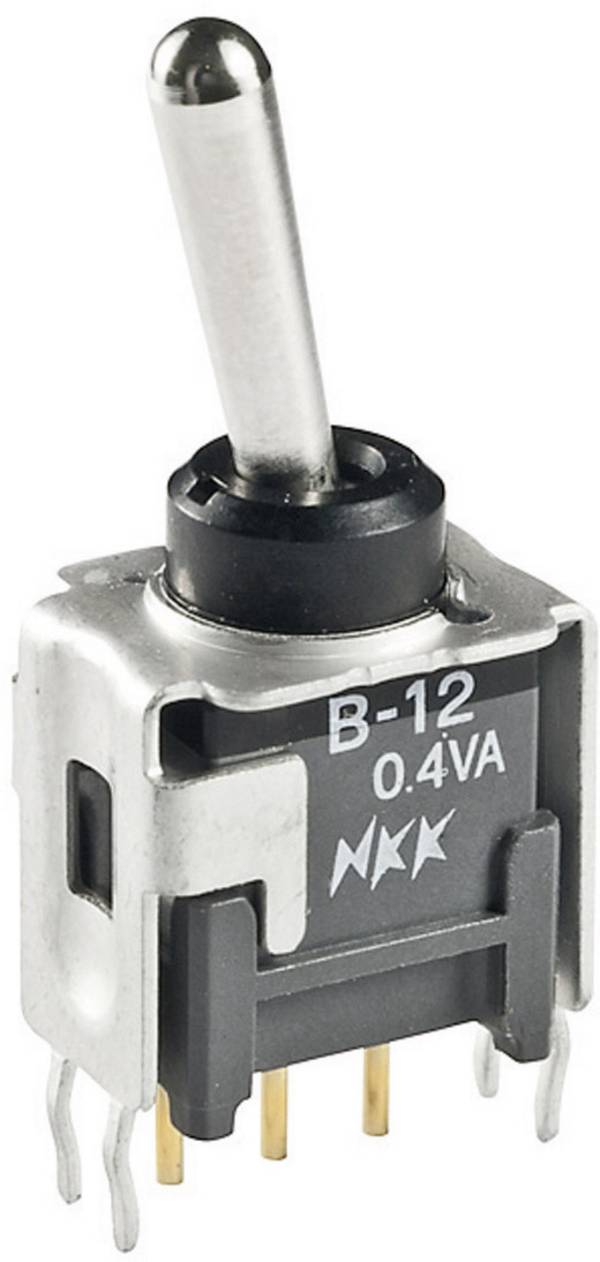

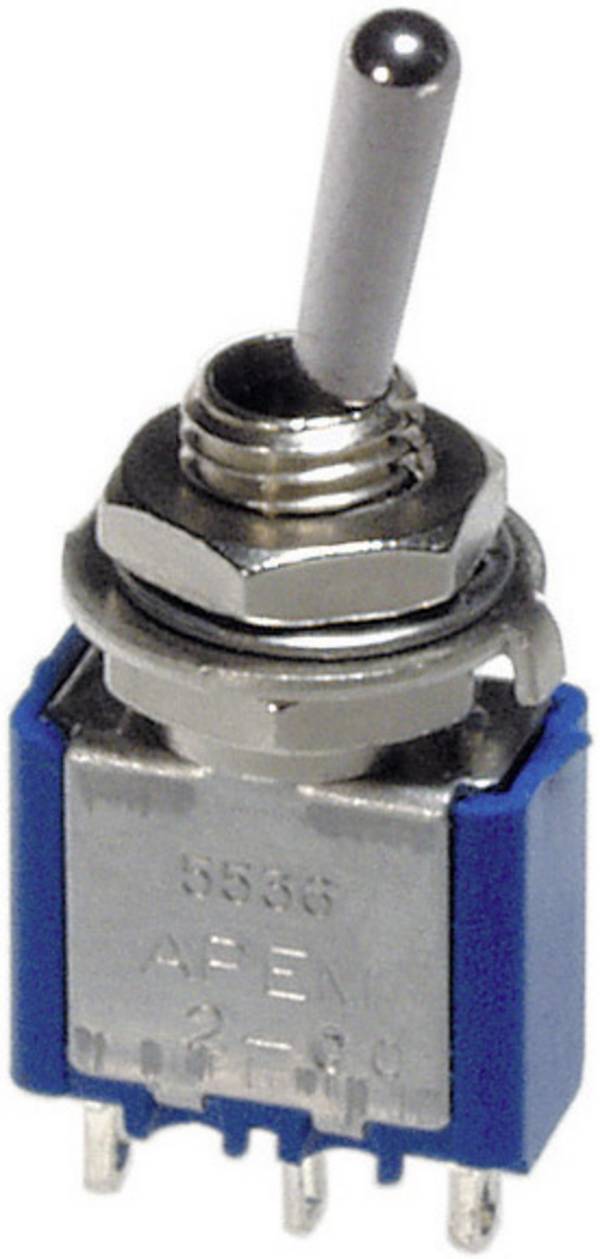

- Broches à souder, partiellement coudées, pour le soudage sur des plaques d'échelle ou de montage. Ces interrupteurs à bascule sont partiellement dotés d'un système de verrouillage et portent en partie simultanément l'échelle ou la plaque de montage.
- Connexions rapides pour le montage à clipser des interrupteurs en pièces de rechange adaptées pour une utilisation sans outil ou un changement, par exemple pour protéger les installations électriques contre toute utilisation par des personnes non autorisées.

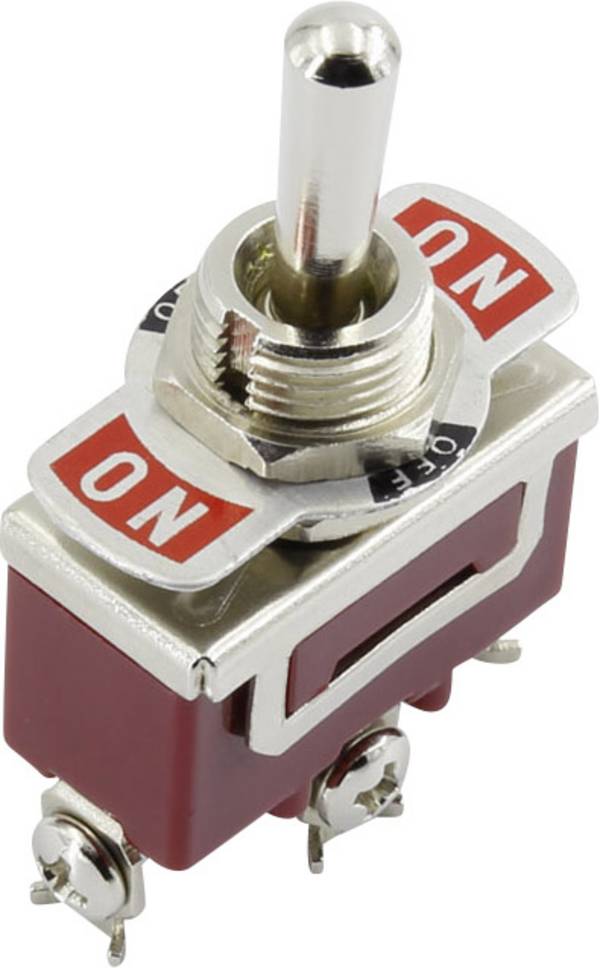

- Raccords à vis pour la connexion avec des extrémités de câble dénudées ou étamées et pour la fixation par serrage mécanique de câbles à un conducteur dans des œillets à vis.
Les fixations des interrupteurs à bascule dans les boîtiers des appareils électriques ont des dimensions normalisées qui s'adaptent aux ouvertures des appareils ou tiennent compte des structures normalisées des installations électriques. L'épaisseur du matériau dans lequel le commutateur à bascule est introduit joue un rôle important pour que les ergots et les ressorts de verrouillage fonctionnent de manière fiable. La profondeur de montage maximale possible est indiquée dans la description du produit dans la boutique et dans la fiche technique du produit concerné. Les filetages à bascule ronds possèdent généralement des éléments mécaniques tels que des aplatissement ou des élements dans le filetage ou des ergots métalliques pour empêcher les torsions lors du montage et du démontage. De cette manière, les câbles reliés sont protégés contre les dommages.
FAQ - questions fréquentes sur les interrupteurs à bascule
Quelles sont les consignes de sécurité à respecter lors de la manipulation des interrupteurs à bascule ?
Ne pas utiliser les leviers d'inclinaison avec des outils tels que des pinces, des marteaux ou des tournevis. Le montage et le remplacement des interrupteurs à bascule nécessitent une expertise. Ces travaux sont réservés aux professionnels qualifiés.
Dans tous les cas, débranchez l'alimentation électrique avant le début du travail. En mode de fonctionnement, il doit y avoir une protection efficace contre tout contact accidentel.
En cas de dysfonctionnement de la fonction ou de dommages, les interrupteurs à bascule doivent être mis immédiatement hors tension et sécurisés de manière fiable contre toute utilisation ultérieure.
Comment puis-je détecter les défauts des interrupteurs à bascule ?
L'usure ou la surcharge peuvent provoquer un arc lors de l'ouverture des contacts de commutation. L'incendie par contact qui en résulte se manifeste, le cas échéant, par une odeur et entraîne une résistance de transition croissante des contacts jusqu'à leur défaillance totale.
L'usure de la mécanique de basculement ou de verrouillage se fait sentir par le maintien non fiable des positions de commutation jusqu'à ce que les positions ne puissent plus être maintenues.
Dans des environnements techniques très vibrants, les fixations des câbles et des connecteurs peuvent se desserrer, ce qui entraîne la défaillance du système électrique derrière l'unité de commutation.
Les leviers en plastique sur les interrupteurs à bascule sont exposés au risque de chute en cas de charge mécanique excessive.
Combien de temps un interrupteur à bascule dure-t-il ?
La durée de vie est décrite avec le nombre de cycles de commutation possibles. Elle commence par les 2 000 valeurs et s'étend jusqu'à la plage de six chiffres centrale. Vous trouverez les informations exactes dans les fiches techniques des fabricants.
