L'interrupteur à impulsion est un type de fonctionnement qui compose la grande majorité des télérupteurs : les deux dénominations existent et représentent généralement le même outil. Dans cette catégorie, nous nous intéresserons principalement au télérupteur électromécanique (il en existe également des électroniques) que l'on reconnaît souvent grâce au bruit caractéristique de claquage qu'il produit lorsqu'il est actionné.
Ce texte a été traduit par une machine.
Télerupteur pour une commande d'éclairage pratique
Les interrupteurs de choc électrique sont utilisés chaque fois qu'une source lumineuse doit être commutée à partir de différents endroits. aus geschaltet werden soll.
Dans la pratique, cela peut être un couloir ou un couloir dans un bâtiment d'entreprise. A côté de chaque porte, il s'agit d'un bouton-poussoir qui permet d'allumer ou d'éteindre l'éclairage du couloir.
Si l'un des boutons est enfoncé, le disjoncteur électromécanique produit un bruit de commutation.
Comme un disjoncteur électromécanique, pourquoi le spécialiste parle d'un Eltako et was à respecter lors de la connexion, nous vous expliquons volontiers.
Les nombreuses portes exigent de nombreux interrupteurs d'éclairage.
-
Qu'est-ce qu'un Télerupteur?
-
Quels sont les avantages des télerupteurs ?
-
Comment fonctionne un disjoncteur ?
-
Comment brancher un interrupteur de choc électrique ?
-
Où sont montés les interrupteurs de choc électrique ?
-
Quels sont les boutons nécessaires pour les interrupteurs de choc électrique ?
-
Was a électronique upchoc électrique?
-
Was faut-il tenir compte lors de la sélection d'un disjoncteur ?
Qu'est-ce qu'un Télerupteur?
Pour comprendre précisément ce was distingue un interrupteur à impulsion, nous souhaitons d'abord examiner de plus près le câblage classique des interrupteurs lumineux :
Commutation en série
Si une source lumineuse doit être commutée à partir d'un seul emplacement, le est
Chose assez simple : vous avez besoin d'un interrupteur (S) et d'une source de lumière (L) et un circuit commutable peut déjà être construit (schéma A).
Changement de vitesse
Si la source lumineuse doit être commutée à partir de deux endroits, il est possible de travailler avec des interrupteurs inverseurs (W). Les deux interrupteurs permettent d'allumer et d'éteindre la lumière, quelle que soit la position de l'autre interrupteur (schéma B).
Commutation croisée
Si plus de deux interrupteurs sont nécessaires, il y a des années encore
Avec interrupteurs croisés (K). Indépendamment de la position des autres interrupteurs et du nombre de commutateurs croisés, la lumière peut être allumée et éteinte sur chaque interrupteur (schéma C).
Cependant, une commutation croisée présente le grand inconvénient : le courant pour le consommateur circule toujours via tous les interrupteurs d'éclairage. En cas de coupure sur un interrupteur, l'ensemble du circuit ne fonctionne plus.
Dès 1949, le premier interrupteur à choc électrique Eltako S6w a été présenté par Horst Ziegler pour une installation dans des boîtes de dérivation de 70 mm. Le nom Eltako est l'abréviation de « El ektricher ta st ko nprélude ». Ainsi, Eltako est synonyme de disjoncteur électromécanique. Un relais de commutation à effet de serre est souvent appelé Eltako, même si ce n'est pas le cas de la société Eltako.
Interrupteur de choc électrique électromécanique pour l'installation en boîte.
Un disjoncteur ou un interrupteur à impulsion, un interrupteur à distance d'installation, Eltako, un relais de commutation à impulsion ou un interrupteur série à impulsion est un interrupteur à commande électromagnétique.
Il comprend un relais dont le contact de commutation active ou désactive le consommateur. Comme les deux États de commutation ne changent pas d'eux-mêmes, il s'agit d'un relais bistable.
Pour modifier l'état de commutation actuel, une brève impulsion de tension suffit sur la bobine de relais . Cette impulsion de tension est générée à l'aide de boutons commutés en parallèle.
Le lieu d'utilisation préféré des relais de commutation à effet pressing est des cages d'escalier ou des couloirs domestiques où l'éclairage doit être commuté à partir de nombreux endroits différents.
Quels sont les avantages des Télerupteurs ?
L'avantage principal est que le courant pour le consommateur ou la lampe (L) ne s'écoule que via un seul contact de commutation sans potentiel (contact normalement ouvert) et non plus via tous les interrupteurs d'éclairage. Cela réduit considérablement la sensibilité aux interférences.
Comme les capteurs lumineux (T1...T3) pour la commande du relais de choc électrique en parallèle
Le câblage permet de réduire considérablement la charge d'installation et de réduire le coût de l'installation. Même l'extension d'un circuit existant avec des boutons supplémentaires est possible sans effort. Si nécessaire, vous pouvez même intégrer un récepteur de télécommande sans fil si celui-ci dispose d'un contact de relais sans potentiel avec fonction de balayage.
En cas de panne d'un bouton, le consommateur peut toujours être commandé par les boutons restants. Si le disjoncteur est conçu pour une tension de commande de 12 V ou 24 V par exemple, il suffit de câbler le bouton de commutation de fil de sonnette bon marché.
Comment fonctionne un disjoncteur ?
Un interrupteur de choc électrique comprend un relais (1) qui n'actionne pas directement les contacts de commutation (2). Au contraire, le relais utilise une languette de commande (3) pour actionner un mécanisme de verrouillage (4) qui continue à tourner autour d'une position de grille chaque fois qu'un bouton lumineux est actionné.
En position de repos, lorsqu'aucun capteur de lumière n'est actionné, un ressort (5) retire l'ancrage (6) du noyau de la bobine. Le mécanisme de verrouillage est maintenu en position momentanée par un ressort à lames (7). Il n'est donc pas possible de tourner la mécanique de verrouillage automatiquement.
Le contact de commutation (2) est ouvert car le ressort à lames préchargé vers le haut (8) du contact de commutation est poussé vers le bas par les crochets de commande (9).
Le consommateur connecté via la barre de serrage (10) est donc éteint.
Si la bobine de relais (1) est alimentée en tension par l'actionnement d'un bouton d'éclairage, elle attire l'induit (6). La languette de commande (3) reliée à l'armature continue à tourner la mécanique de verrouillage (4) d'une « pince » dans le sens inverse des aiguilles d'une montre. Ce processus produit également le bruit de commutation typique . Le ressort à lames (7) maintient ensuite la mécanique de verrouillage en place dans la nouvelle position.
Les chaussettes de commande (9) ont tourné avec la mécanique de verrouillage et ne peuvent plus appuyer sur le ressort à lames (8) du contact de commutation normalement ouvert. Le contact de commutation (2) se ferme car le ressort à lames (8) du contact de commutation est préchargé mécaniquement de manière à ce que les deux contacts soient fermement comprimés.
Le consommateur est ainsi allumé (voir figure A).
Bouton lumineux enfoncé
Le contact de commutation est fermé et la lampe est allumée.
La cellule photoélectrique n'est pas enfoncée
Le contact de commutation est fermé et la lampe est allumée.
Bouton lumineux enfoncé à nouveau
Le contact de commutation est ouvert et la lampe ne s'allume pas.
Lorsque la tension de la bobine est à nouveau coupée en relâchant le bouton lumineux, l'induit ressort à nouveau. La position de la mécanique de verrouillage et la position du contact de commutation ne changent donc pas . Le consommateur reste allumé. (Voir figure B).
Ce n'est qu'au prochain actionnement du bouton que la mécanique de verrouillage continue à tourner autour d'une barre et que le contact s'ouvre à nouveau (voir figure C).
Malgré l'utilisation d'un relais monostable, un relais de choc électrique a deux États stables et présente ainsi la fonctionnalité d'un relais bistable.
Comment brancher un Télerupteur ?
Le branchement d'un interrupteur de choc électrique dépend toujours de la conception de l'interrupteur correspondant. En principe, il est cependant identique pour tous les interrupteurs à impulsion de courant que la bobine de relais doit être commutée en série avec un ou plusieurs boutons (T).
Il n'est pas important de savoir si la phase est uniquement guidée par le bouton-poussoir et continue à être guidée par l'antenne (voir schéma de commutation supérieur) ou vice-versa.
Lors de l'actionnement du bouton, le circuit de courant de bobine est fermé et le relais situé dans le disjoncteur se déclenche. Dans la plupart des cas, la bobine de relais fonctionne avec une tension alternative de 230 V (AC). Il existe également des versions où la tension de bobine est de 12 ou 24 V (AC ou DC). Dans ce cas, un bloc d'alimentation est nécessaire pour le circuit du bouton-poussoir.
Pour pouvoir allumer et éteindre un consommateur ( lampe L), il faut d'abord diriger le câble ou la phase (L1) sous tension vers le contact de commutation. Pour le relais de commutation à impulsion de courant illustré, le se fait en interne. La deuxième connexion du contact de commutation (phase commutable) continue ensuite vers la lampe . Pour fermer le circuit, il suffit de brancher un seul câble entre la lampe et le conducteur neutre (N).
Dans la version la plus simple, les interrupteurs à impulsion avec un contact interne N/O n'ont pas plus de trois connexions. Cependant, si le commutateur possède non seulement un, mais deux contacts NO, ou même des contacts alternatifs, le nombre de bornes augmente. Dans ce cas, l'affectation des bornes doit être vérifiée avec précision dans la documentation technique avant le câblage.
Les interrupteurs à impulsion peuvent être câblés sans effort.
Important !
Pour la connexion et l'installation d'un disjoncteur, il est nécessaire de disposer d'une connaissance approfondie de l'installation électrique. Il s'agit notamment de règles de sécurité importantes telles que :
- déconnecter
- Protégez-le contre la remise en marche
- Vérifier l'absence de tension
- Mise à la terre et court-circuitage
- Couvrir ou isoler les pièces adjacentes et sous tension
Si vous n'êtes pas familiarisé avec la mise en œuvre des règles de sécurité mentionnées précédemment, vous devez avoir recours à une assistance technique ou laisser l'installation à un spécialiste désigné.
Où sont montés les Télerupteurs ?
Les interrupteurs à choc électrique sont disponibles dans les versions les plus diverses et les formes de boîtier spécialement adaptées à l'emplacement de montage :

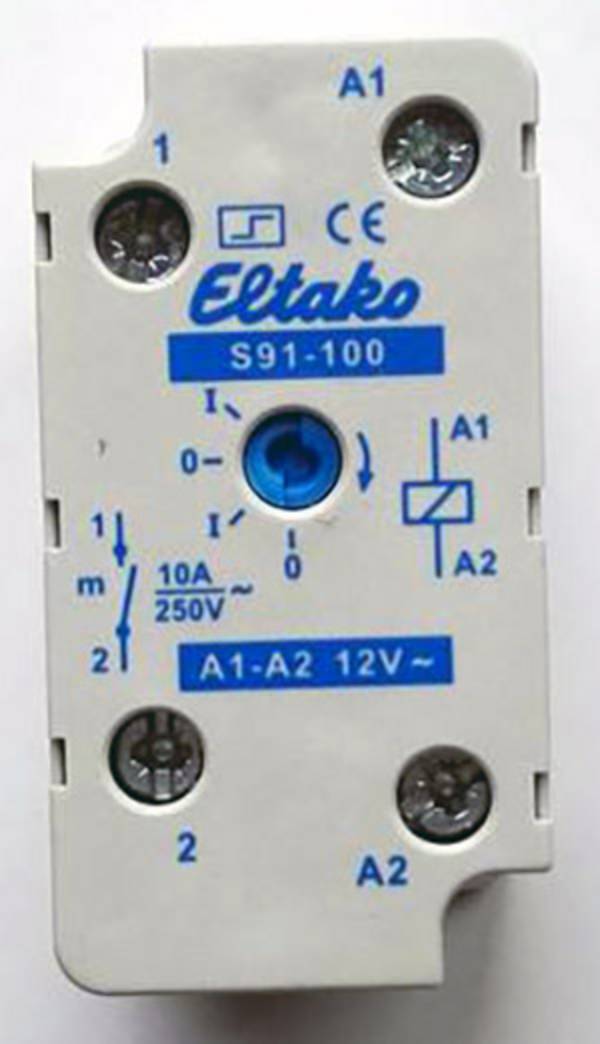

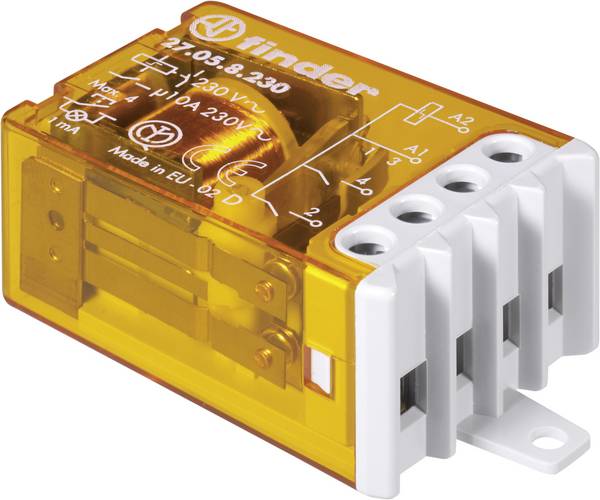

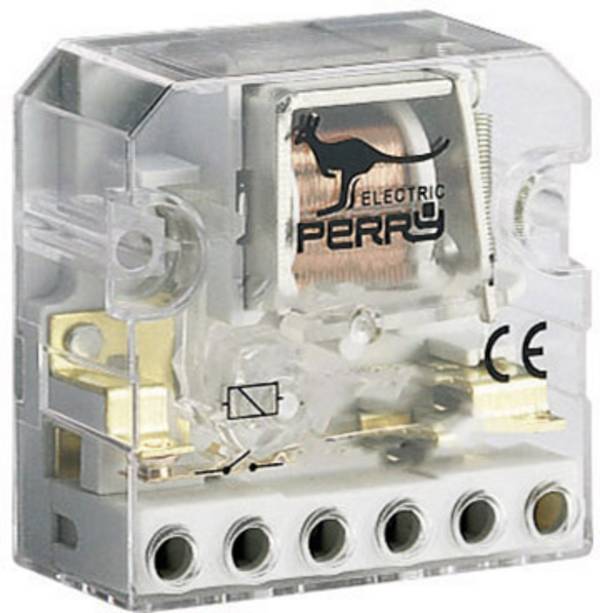

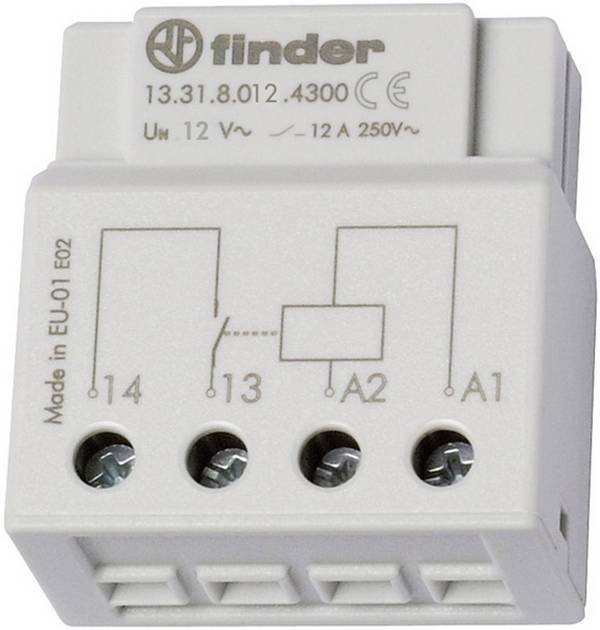

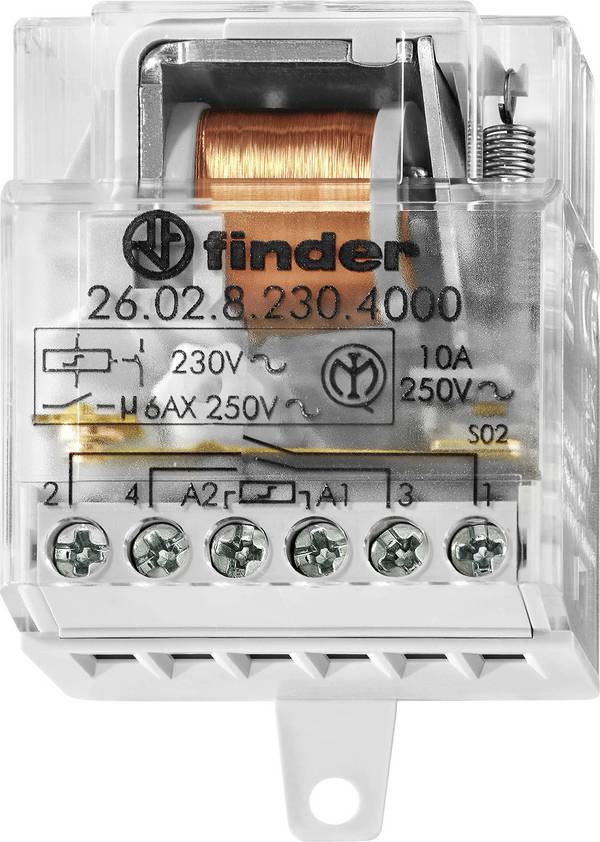

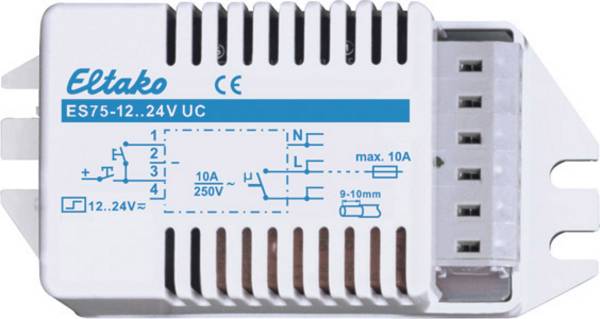

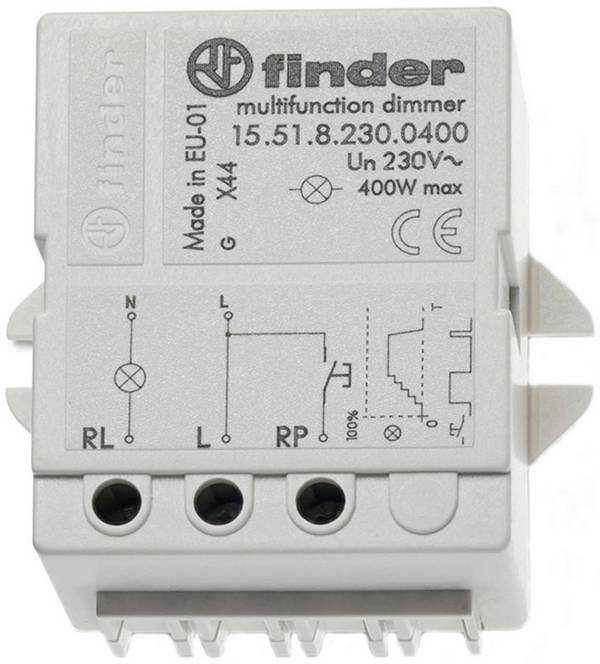

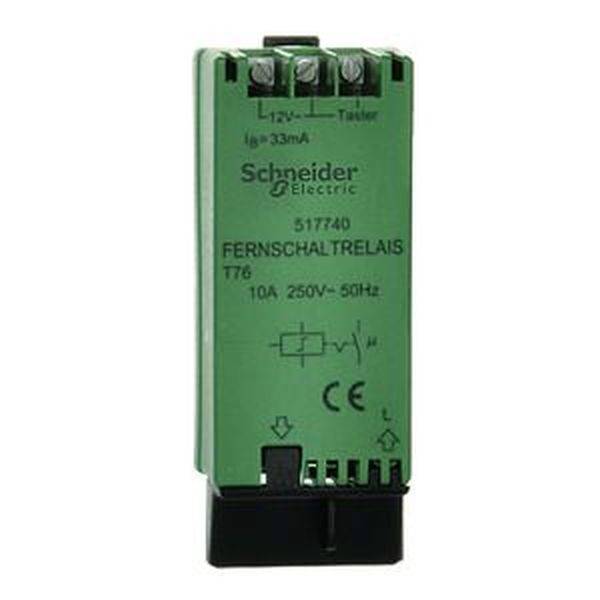

Montage encastré/en saillie

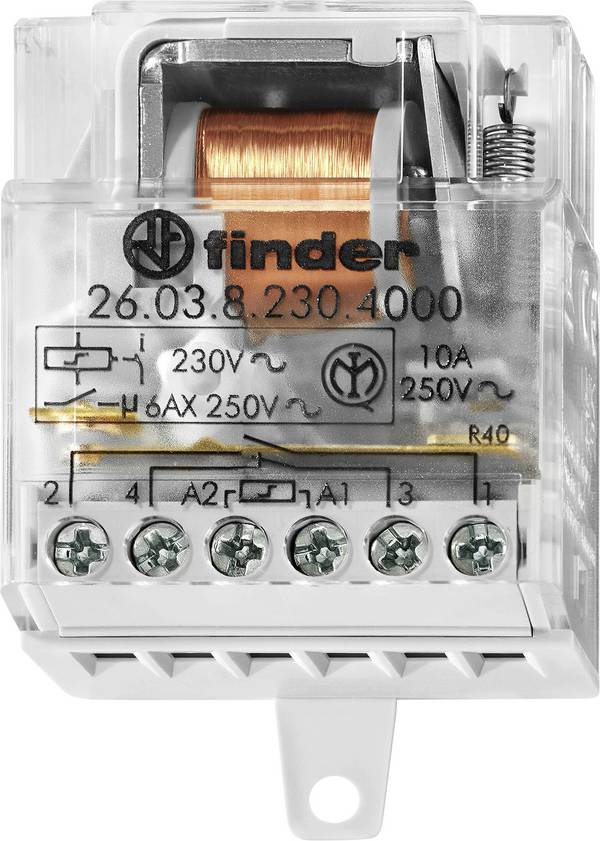

Les interrupteurs à choc électrique pour le montage encastré sont conçus pour être facilement intégrés dans une boîte encastrée de 60 mm. Sur certains appareils, des pattes de fixation sont montées sur le boîtier pour pouvoir également les monter en surface.

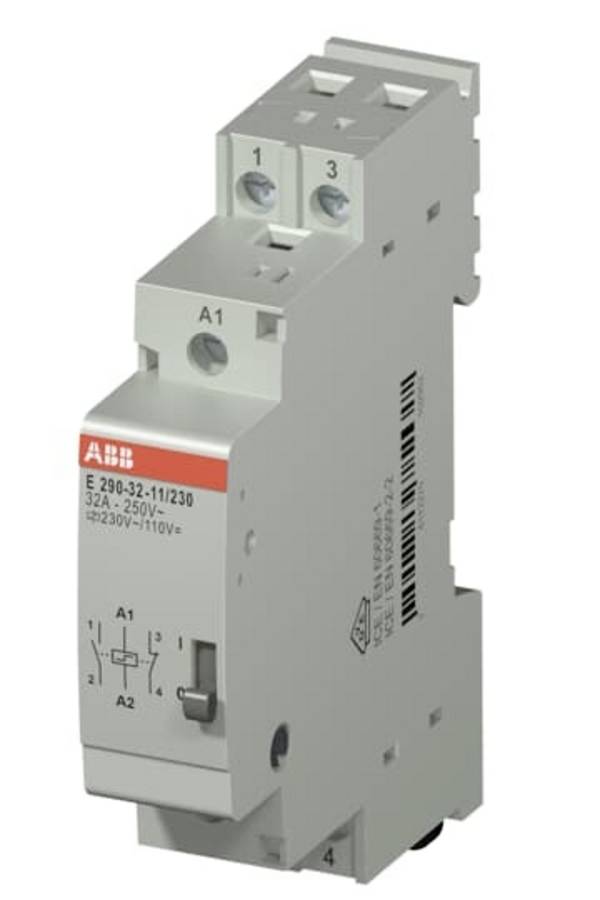

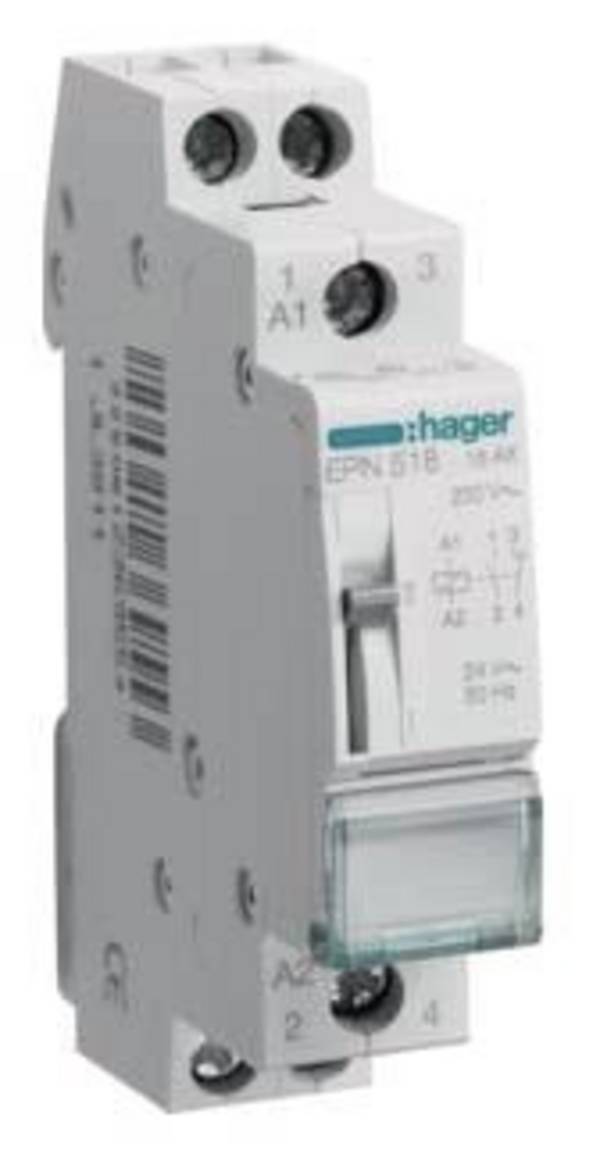

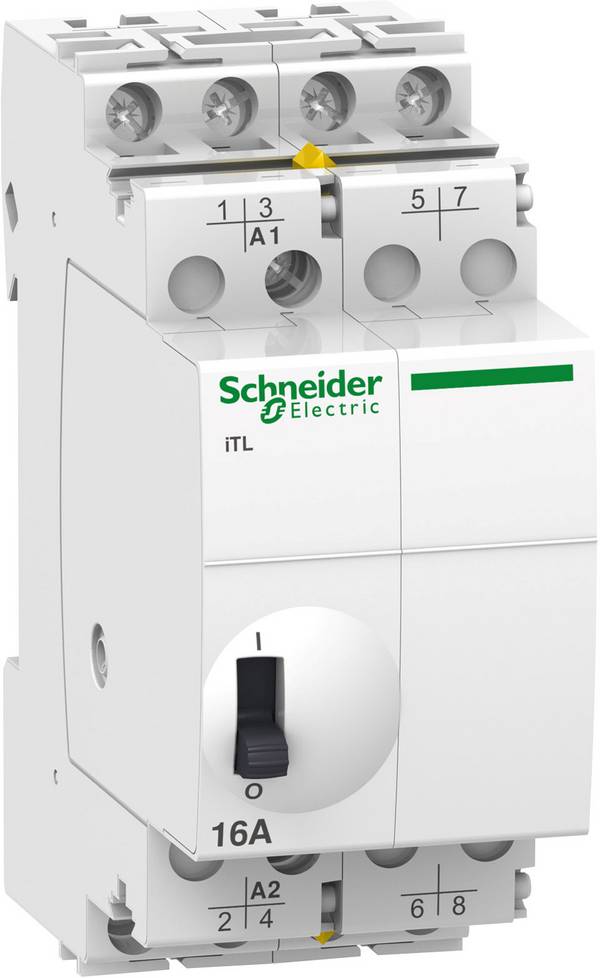

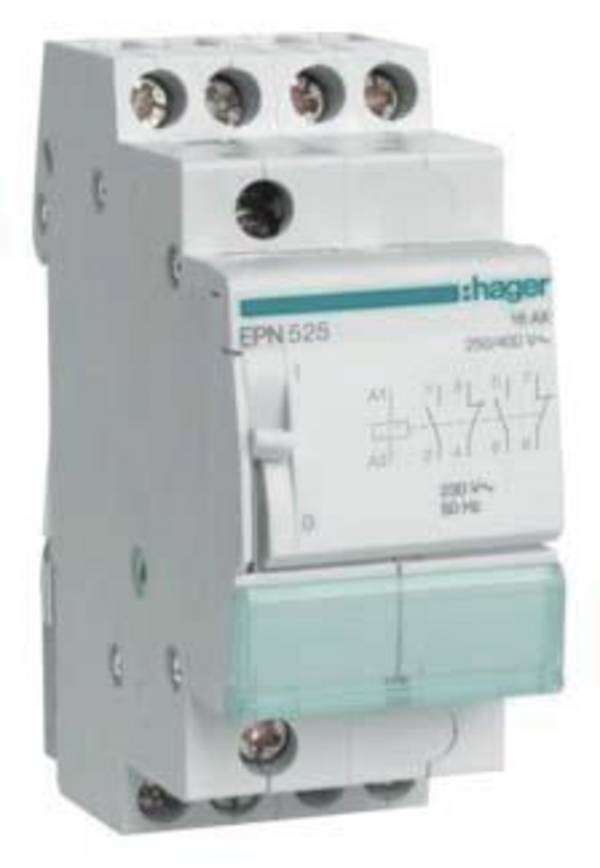

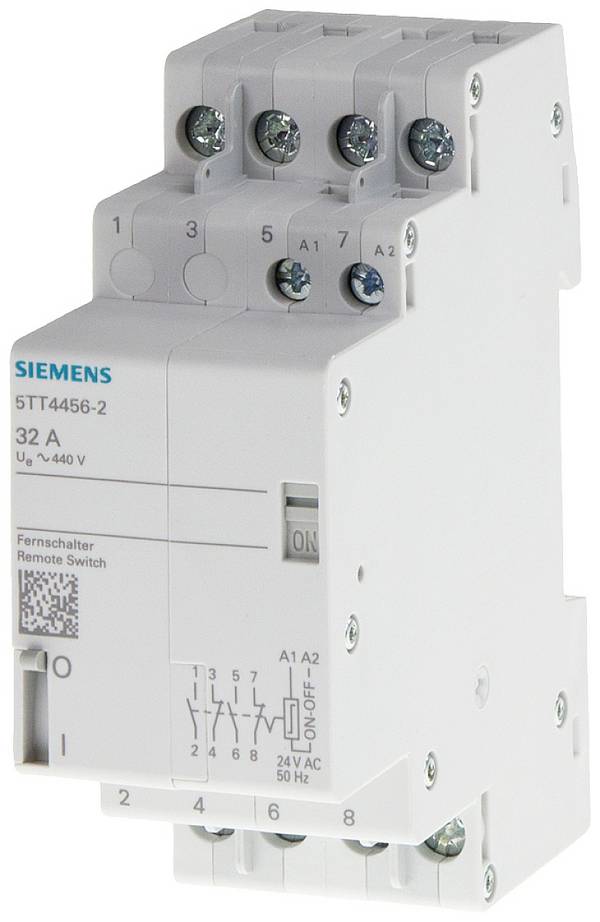

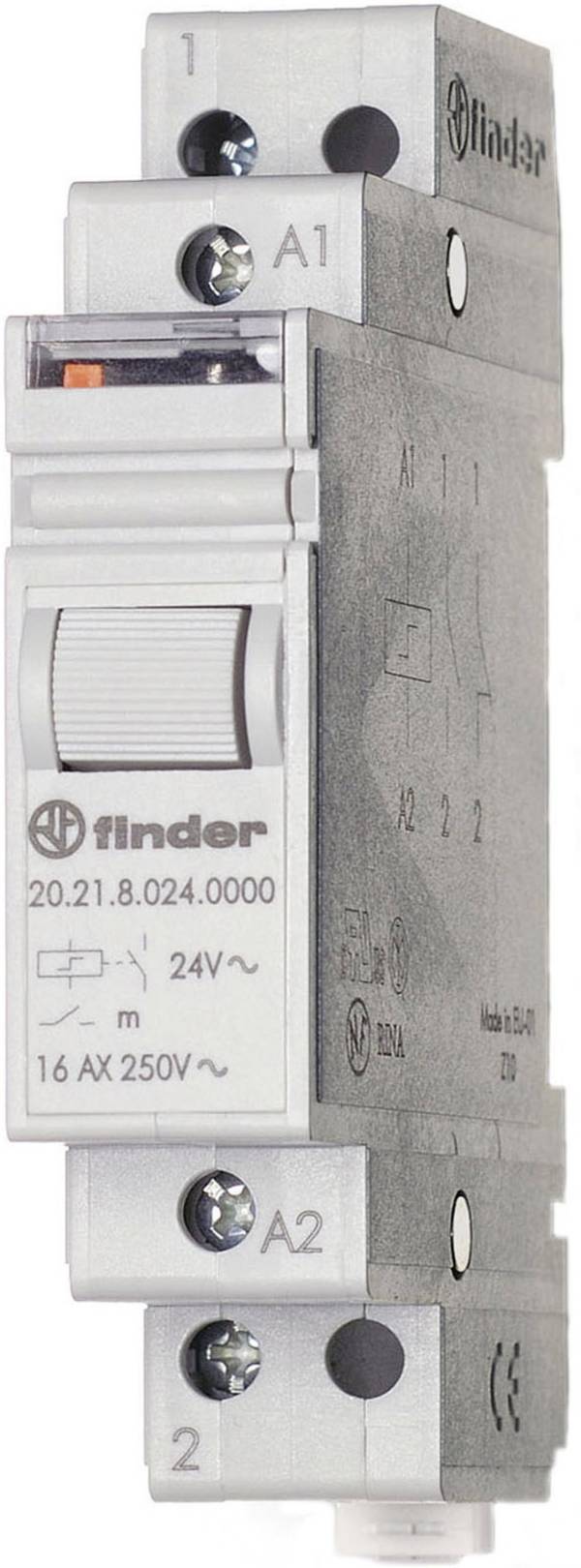

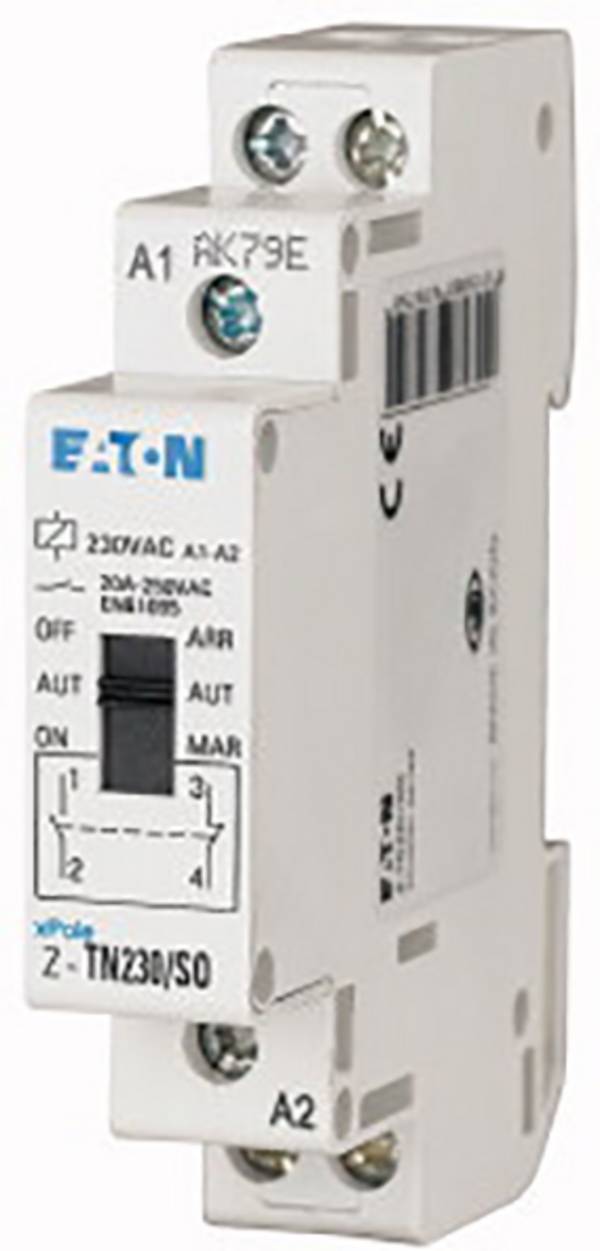

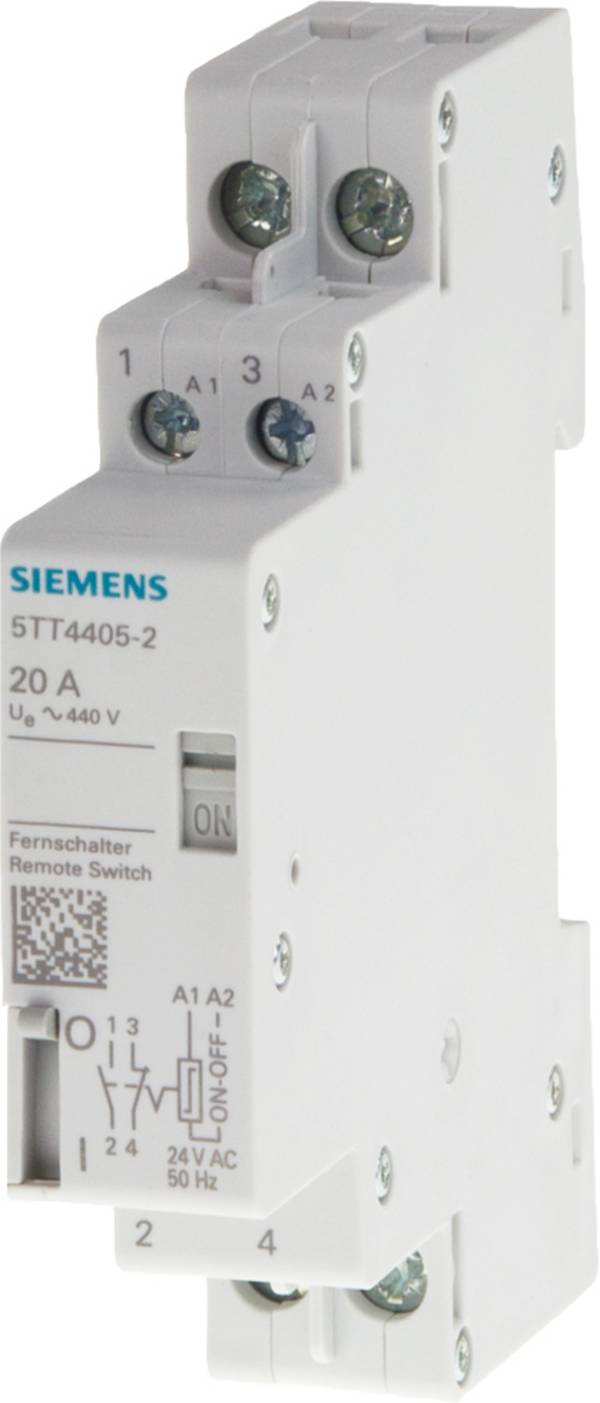

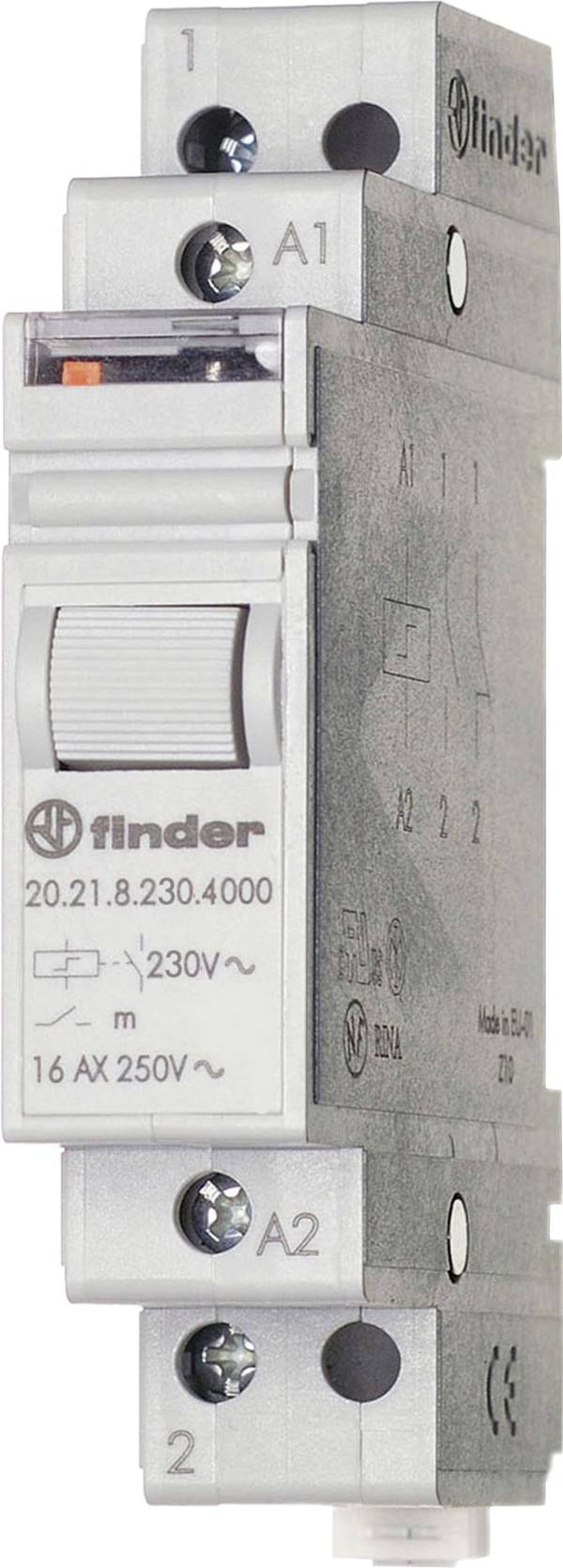

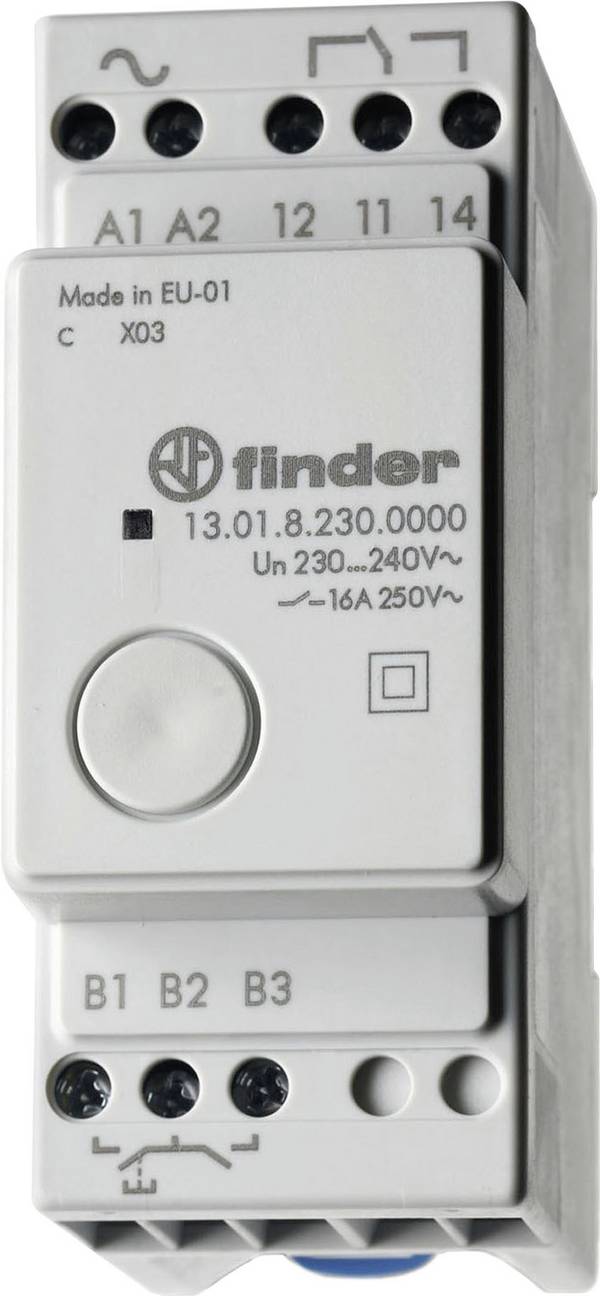

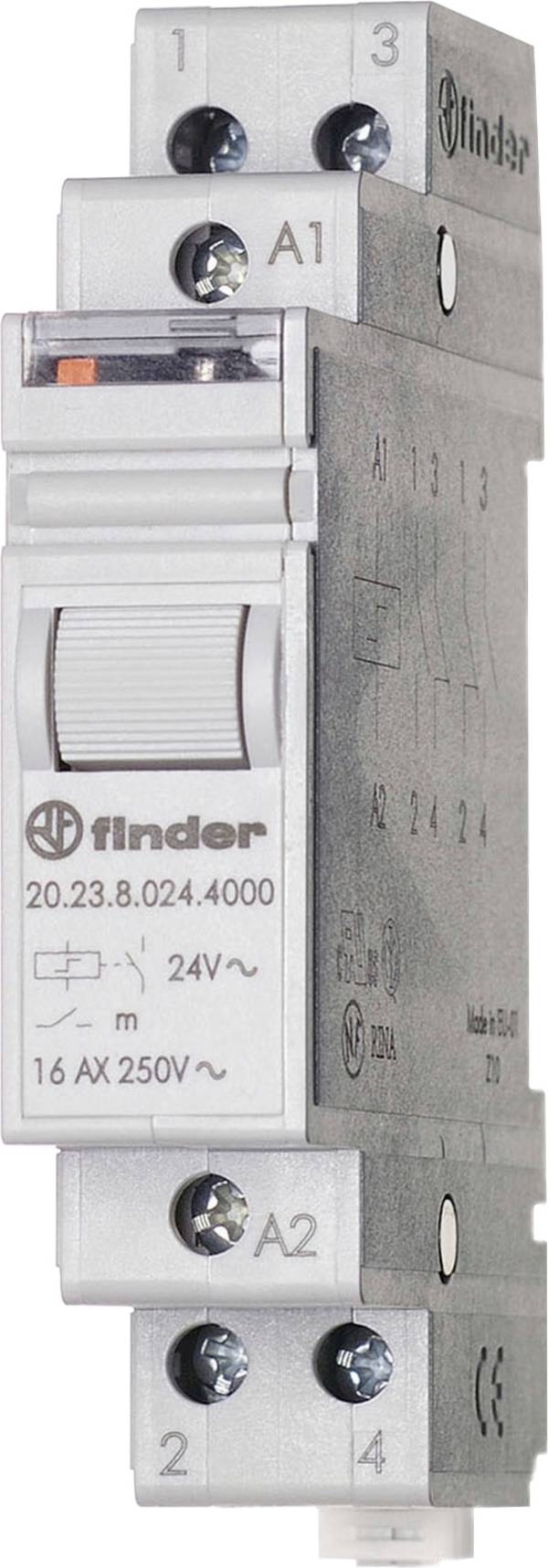

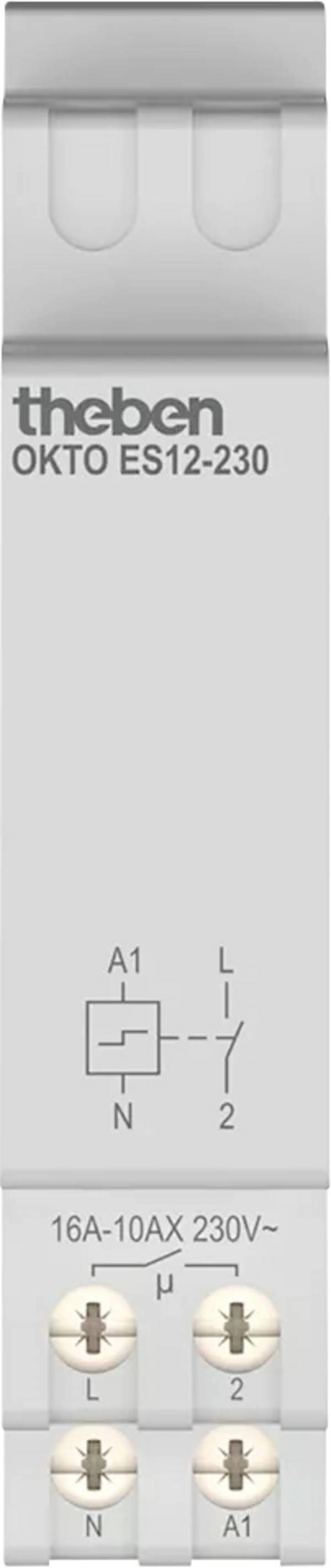

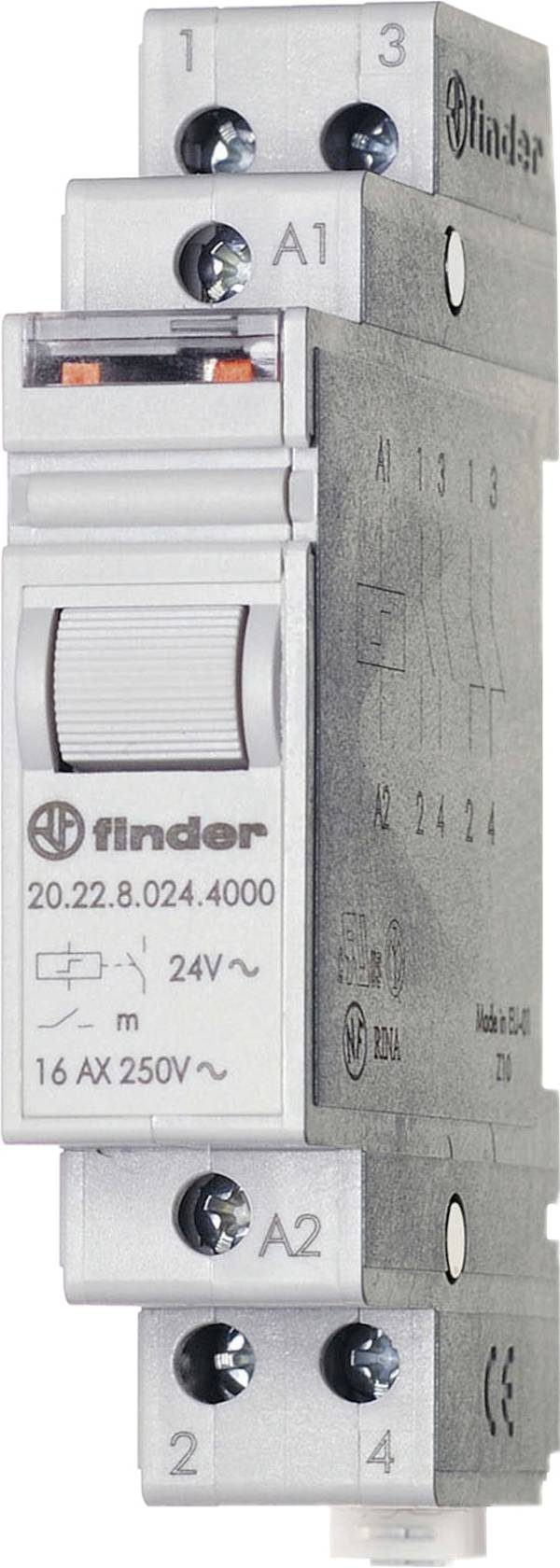

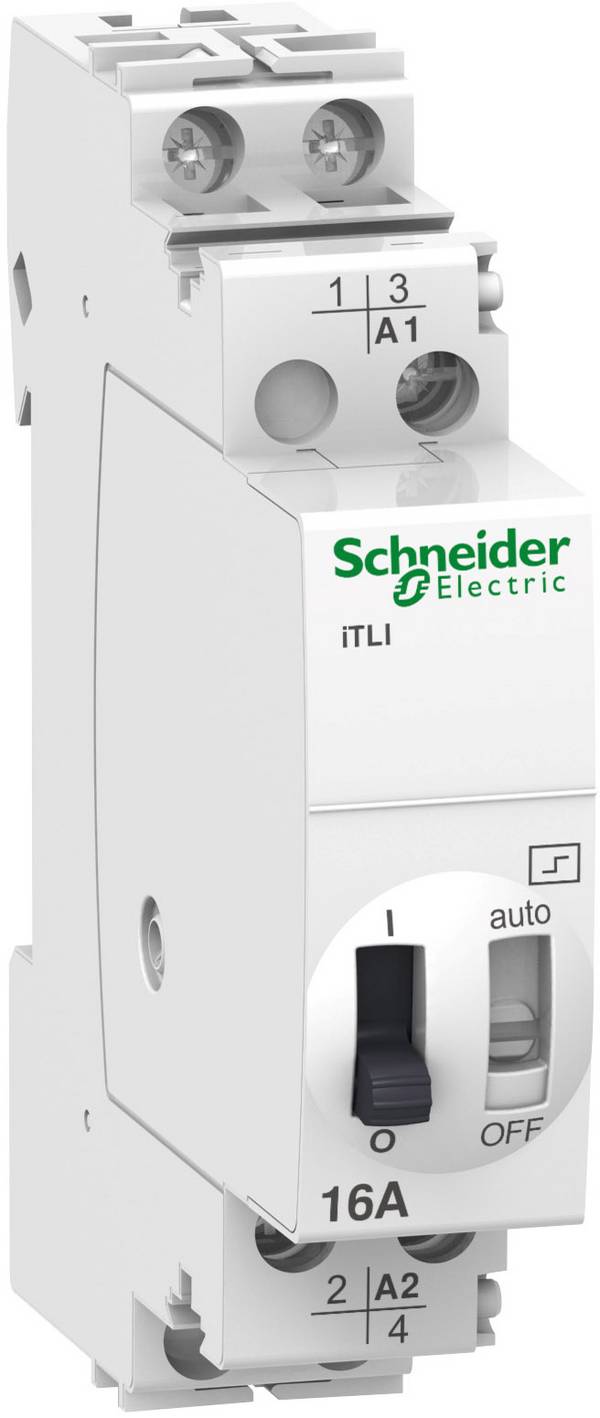

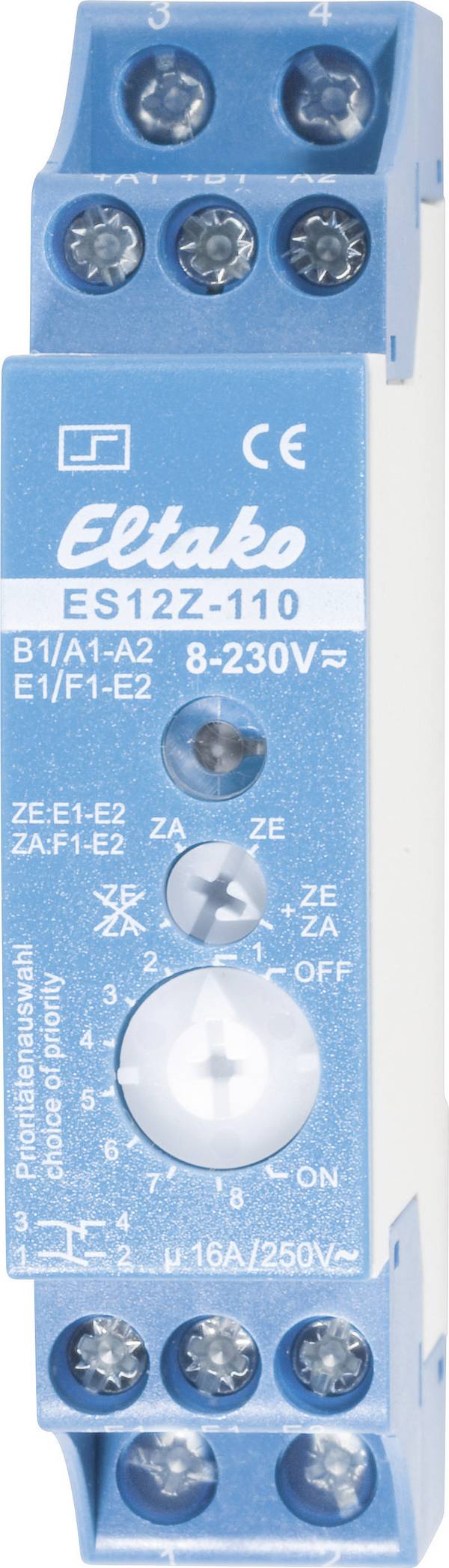

Montage sur rail DIN

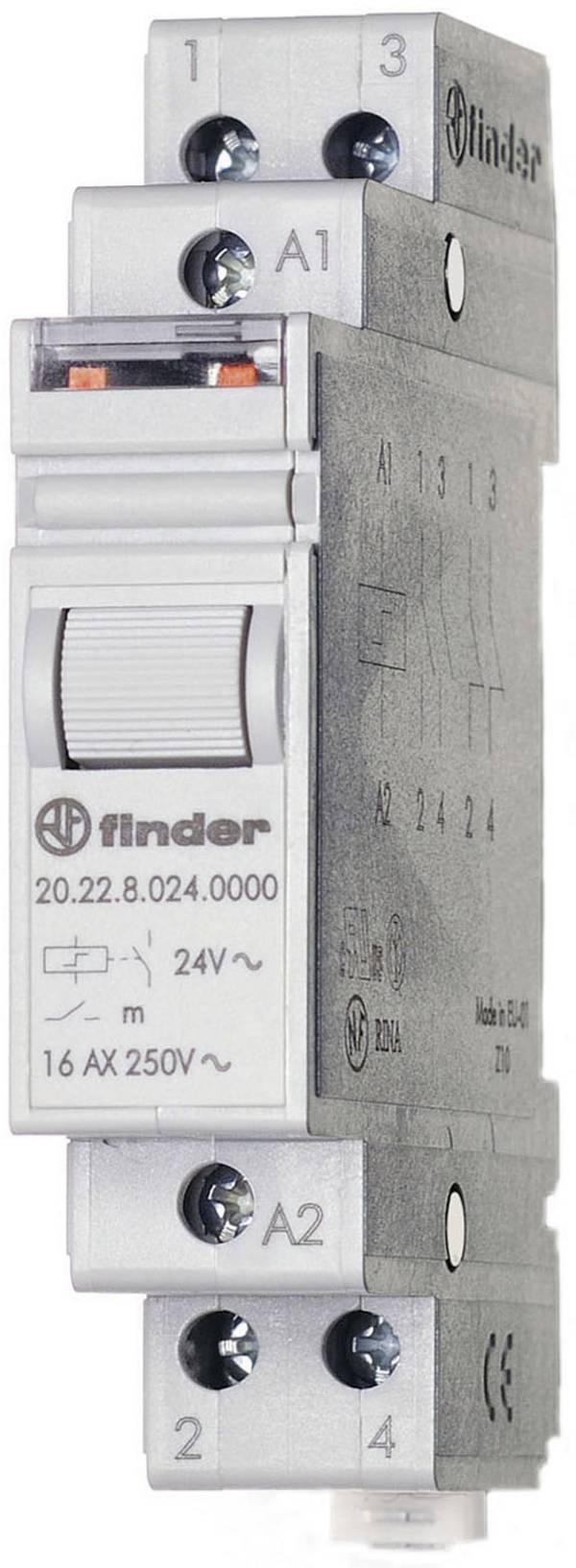

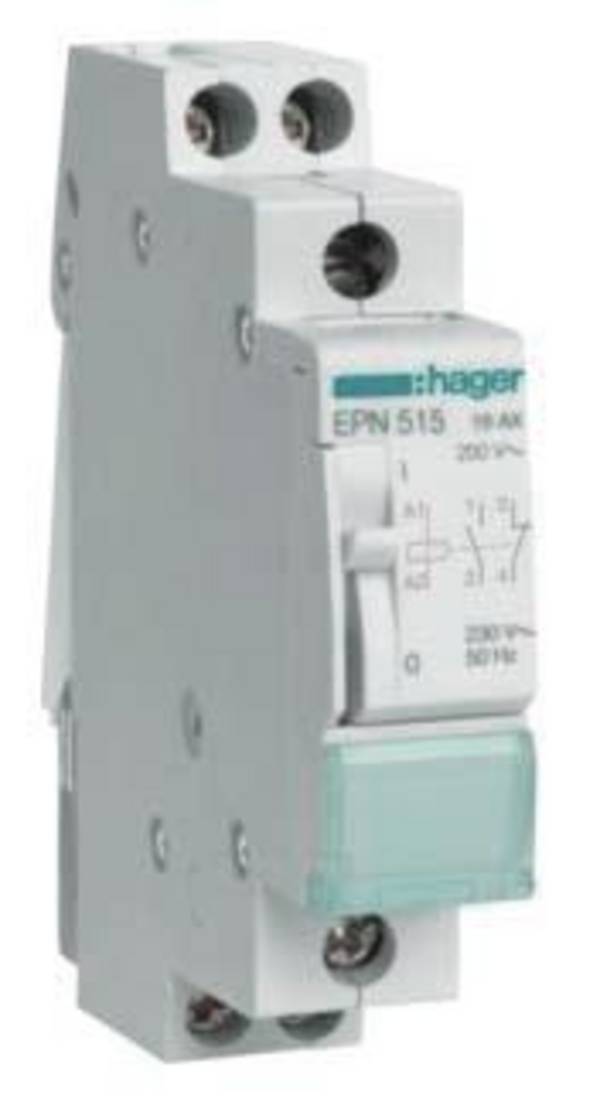

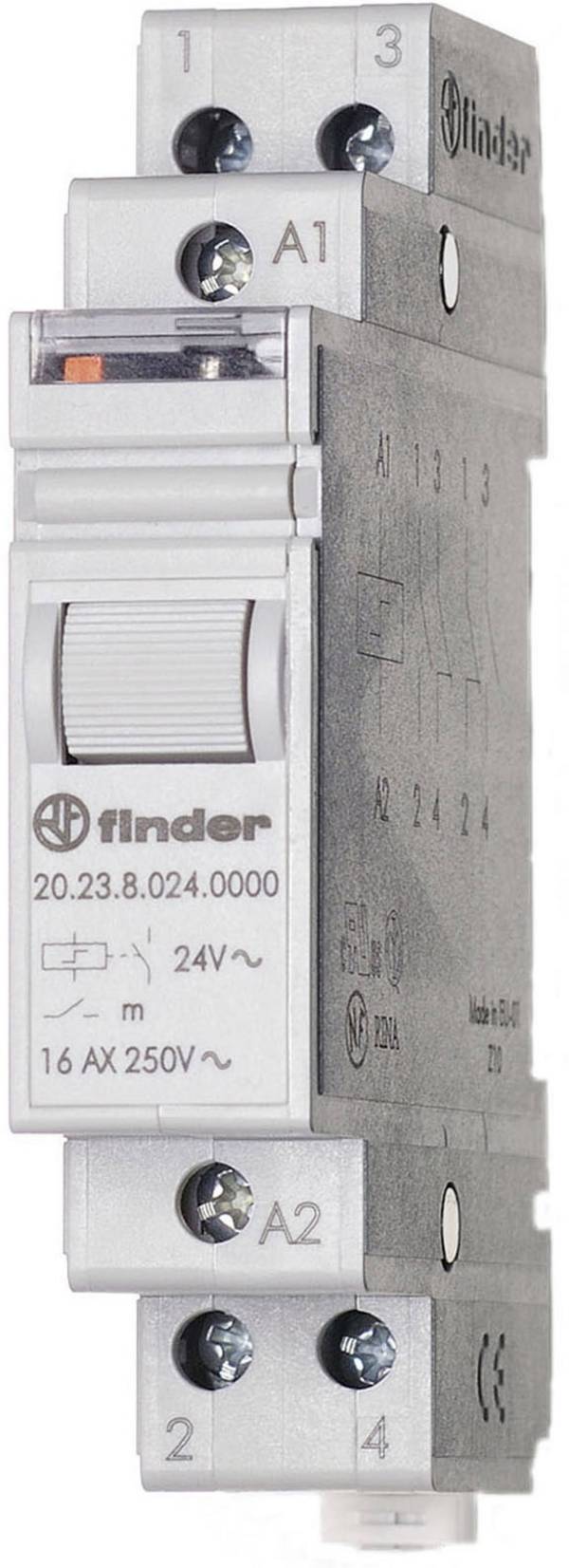

Les interrupteurs à choc électrique pour le montage sur rail DIN sont conçus pour être placés sur un rail DIN. Les interrupteurs sont installés dans la boîte à fusibles ou dans un petit distributeur électrique.
Quels sont les boutons nécessaires pour les télerupteurs ?
En principe, tous les types de palpeurs peuvent être raccordés à un relais de commutation à impulsion de courant lorsque leur pouvoir de contact est conçu pour la tension de commande, par ex. 230 V/AC. Les boutons doivent être conçus comme contacts NO et ne doivent fermer le circuit de la bobine de relais que pendant la durée de l'actionnement.
Les interrupteurs qui peuvent maintenir le circuit fermé en permanence ne sont pas appropriés. Le fonctionnement du relais de commutation à impulsion ne serait plus assuré et un courant continu dans la bobine pourrait la surchauffer et l'endommager.
Le courant de lampe à incandescence traverse la bobine de l'interrupteur de choc électrique.
Certains boutons-poussoirs d'installation ont encore une lampe à incandescence (G) installée pour mieux trouver dans l'obscurité le commutateur d'éclairage de la cage d'escalier.
En mode veille, lorsque le bouton lumineux n'est pas actionné, le courant de lampe à incandescence s'écoule via la bobine de relais du relais de commutation à impulsion de courant.
Cependant, le courant est si faible que celui-ci n'active pas le relais. Il faut cependant veiller à ce que la somme de tous les courants de lampe à incandescence ne dépasse pas le courant de lampe à incandescence maximal admissible du relais de commutation à impulsion de courant.
Les valeurs maximales respectives peuvent être prises en compte dans les caractéristiques techniques des appareils.
Certains condensateurs spéciaux sont encore proposés par les fabricants, qui sont connectés en parallèle à la bobine. Le courant de lampe à incandescence s'écoulent ensuite sous forme de courant blanc via le condensateur, la bobine est alors déchargée.
