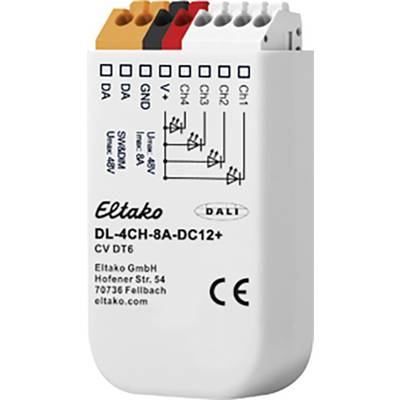

Eltako 33000019 Variateur LED gris
EAN :
Ref. fabricant :
Code produit :
Fiche technique (PDF)
Nombre
Total (133,33 € / unité(s))
€
Plus que 1 pièce(s) en stock !
Points forts et détails
Variateur LED DALI 4 canaux 8 A.
- Pour installation de luminaires et prise UP
- Courant de raccordement 8 A.
- Pour le pilotage de modules LED à tension constante (CV)
Caractéristiques techniques
- Tension de fonctionnement : 18 - 48 V DC
- Type de produit
Variateur LED
- Tension de fonctionnement
48 V
- Puissance connectée maximale
384 W
- Puissance de commutation (lampe LED)
384 W
- Couleur
gris
- Dim.
(L x l x H) 15 x 33 x 59 mm
- Longueur
15 mm
- Largeur
33 mm
- Hauteur
59 mm
- Canaux
4
- Profondeur
15 mm
IP20
- Transmission des données (Smart Home)
filaire
- Type de fixation
pour une intégration dans un boîtier encastré
- Série
Eltako
- Alimentation
sur bus système
- Type de montage
encastré
encastré
- Courant de commutation (max.)
8 A
Other
Basic element
Push button
Grey
VRAI
Push-in clamp
Untreated
0.12 W
Thermoplastic
Plastic
VRAI
FAUX
FAUX
FAUX
FAUX
FAUX
FAUX
VRAI
FAUX
12-48 V
9.5-22.5 V
FAUX
Matt
IP20
1.5-1.5 mm²
33 mm
59 mm
15 mm
FAUX
FAUX
FAUX
15 mm
FAUX
384-384 W
FAUX
FAUX
FAUX
384 W
VRAI
Documents et téléchargements
Fiche technique
Fiche technique 2256244 Eltako 33000019 Variateur LED gris
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2256244 Eltako 33000019 Variateur LED gris
Description
Variateur LED DALI 4 canaux pour montage de luminaires et prise UP. Perte en veille seulement 0,12 watt. Adapté pour le pilotage de modules LED à tension constante (CV) avec tensions de fonctionnement de 12 V à 48 V.
Mode de fonctionnement DT6 : commande séparée des canaux via 4 adresses DALI.
Mode de fonctionnement Colour&dim : commande via 2 adresses DALI, une pour régler la luminosité et une pour régler la couleur. SwitchDim2 : fonctionnement via 2 entrées de bouton permettant de contrôler la luminosité et la couleur sans DALI. Plage de variation 0,1%-100%. Fréquence PWM commutable (122Hz/244Hz/488Hz/976Hz). Tension d'alimentation de 12 V à 48 V DC (en fonction de la tension de fonctionnement des modules LED). Courant de raccordement 8A. Le courant de raccordement maximal peut être réparti librement sur les canaux. Rendement élevé. Configuration via logiciel PC DALI cockpit et interface USB DALI. Modes de fonctionnement : l'appareil dispose de plusieurs modes de fonctionnement : DT6 (état de livraison) : dans ce mode de fonctionnement, chaque canal est commandé par une adresse DALI (type d'appareil 6) séparée. La commande peut également être effectuée via deux entrées de bouton (SwitchDim2) : SwD1 : luminosité. Brève pression sur un bouton : marche/arrêt. Longue pression sur un bouton : variation de l'intensité. SwD2 : interrupteur de scène (pression courte sur un bouton). Colour&Dim : ce mode de fonctionnement est utilisé pour commander les luminaires RGB. La commande s'effectue via 2 adresses DALI, avec une adresse qui influence la luminosité et l'autre la répartition des canaux (par ex. couleur). Le mode Color&Dim permet de régler la couleur sans affecter la luminosité et vice versa. Le réglage s'effectue avec des commandes standard DALI telles que Dim Up/Down et peut donc être effectué avec toutes les commandes et passerelles courantes (par ex. KNX). Cette option de commande offre une alternative au mode DT8-RGBWAF. Utilisable via DALI ou SwitchDim2 : adresse DALI 1, SwD1 : luminosité. Adresse DALI 2, SwD2 : couleur.
Ce texte a été traduit par une machine.
Mode de fonctionnement DT6 : commande séparée des canaux via 4 adresses DALI.
Mode de fonctionnement Colour&dim : commande via 2 adresses DALI, une pour régler la luminosité et une pour régler la couleur. SwitchDim2 : fonctionnement via 2 entrées de bouton permettant de contrôler la luminosité et la couleur sans DALI. Plage de variation 0,1%-100%. Fréquence PWM commutable (122Hz/244Hz/488Hz/976Hz). Tension d'alimentation de 12 V à 48 V DC (en fonction de la tension de fonctionnement des modules LED). Courant de raccordement 8A. Le courant de raccordement maximal peut être réparti librement sur les canaux. Rendement élevé. Configuration via logiciel PC DALI cockpit et interface USB DALI. Modes de fonctionnement : l'appareil dispose de plusieurs modes de fonctionnement : DT6 (état de livraison) : dans ce mode de fonctionnement, chaque canal est commandé par une adresse DALI (type d'appareil 6) séparée. La commande peut également être effectuée via deux entrées de bouton (SwitchDim2) : SwD1 : luminosité. Brève pression sur un bouton : marche/arrêt. Longue pression sur un bouton : variation de l'intensité. SwD2 : interrupteur de scène (pression courte sur un bouton). Colour&Dim : ce mode de fonctionnement est utilisé pour commander les luminaires RGB. La commande s'effectue via 2 adresses DALI, avec une adresse qui influence la luminosité et l'autre la répartition des canaux (par ex. couleur). Le mode Color&Dim permet de régler la couleur sans affecter la luminosité et vice versa. Le réglage s'effectue avec des commandes standard DALI telles que Dim Up/Down et peut donc être effectué avec toutes les commandes et passerelles courantes (par ex. KNX). Cette option de commande offre une alternative au mode DT8-RGBWAF. Utilisable via DALI ou SwitchDim2 : adresse DALI 1, SwD1 : luminosité. Adresse DALI 2, SwD2 : couleur.
Ce texte a été traduit par une machine.
Avertissement
- Composant de sécurité - installation uniquement par une personne qualifiée
