ifm Electronic AC3220 AC3220 Module E/S borne à ressort Nombre d'entrées numériques: 4 Nombre de sorties relais: 4

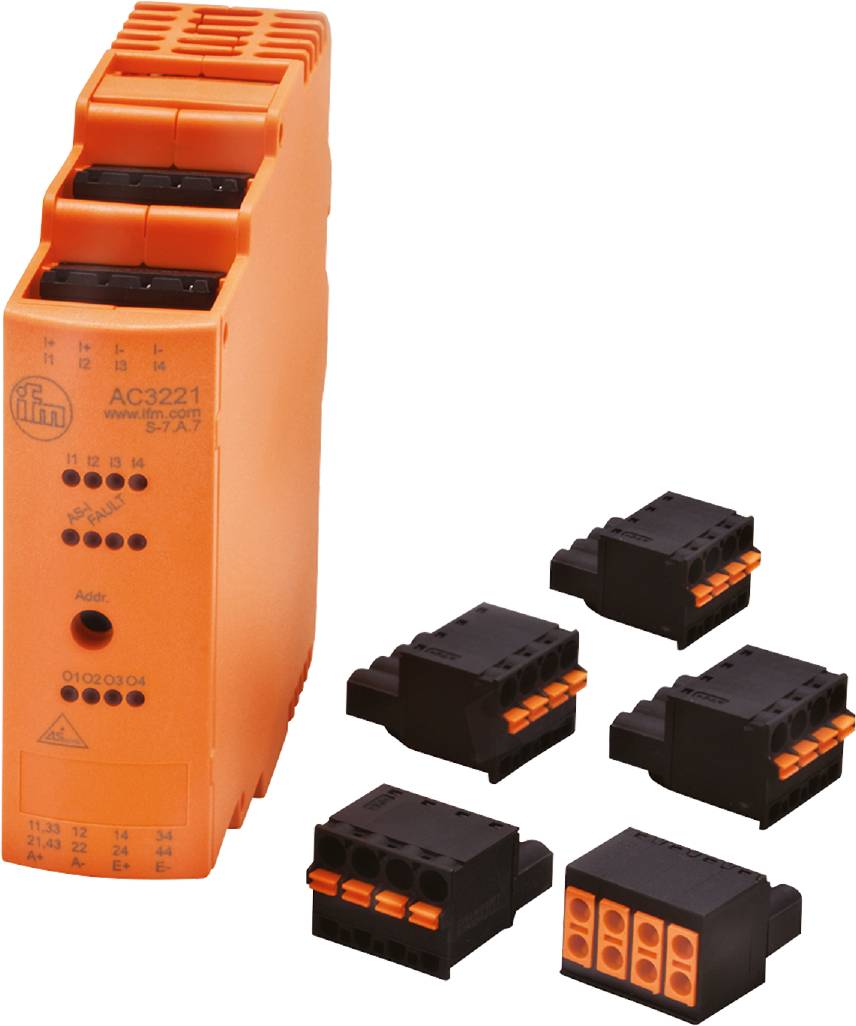

Un module de commande électrique orange de ifm electronic avec cinq connecteurs noirs. Le modèle est AC3221.

Photo non contractuelle

Type de produit

Module E/S

Interfaces

borne à ressort

Nombre de sorties relais

Type

AC3220

Nombre d'entrées numériques

Fiche technique (PDF)

Livraison avant le mar. 29 septembre

Vente et expédition :

Conrad Electronic CGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (224,17 € / unité(s))

224,17 €

dont 0,06 € d’éco-part

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

Module d'entrée/de sortie ifm AC3220 AS-I.

Pour une utilisation dans les armoires de commande
Câblage simple et rapide à l'aide de bornes à ressort
Forme particulièrement compacte
Bornes doubles pour le ponçage de l'alimentation en tension
LED haute visibilité pour l'affichage du fonctionnement, de l'état de commutation et du fonctionnement

Caractéristiques techniques

Nombre d'entrées numériques : 4
Nombre d'entrées et de sorties : nombre d'entrées numériques : 4; nombre de sorties relais : 4
Nombre de sorties de relais : 4
Affichage : état de commutation : LED, jaune I1...I4, O1...O4 ; fonctionnement : LED, vert AS-i ; erreur : LED, rouge
Sortie numérique découplée galvaniquement : oui
Température ambiante-1 [°C] : -25...65
Application : installation d'armoire de commande
Adressage AS-i : prise d'adressage
Configuration des E/S AS-i [hex hex] : 7
Code AS-i ID1 [hex hex] : 7 ; (fixe)
Code ID AS-i [hex] hex. : A.7
Profil AS-i : M4
Profil AS-i : S-7.A.7
Version AS-i : 3.0
Certificat AS-i : 124301
Modèle : uniquement pour une utilisation avec AS-i Mastern Profile M4
Tension de fonctionnement [V] : 26,5...31,6 DC
Circuit d'entrée entrées numériques : PNP ; (type 2 selon IEC 61131-2)
Courant d'entrée élevé [ma] : 6...10
Courant d'entrée faible [ma] : 0...2
Mode d'adressage avancé : oui
Poids [g] : 216.050
Connexion/bornes pouvant être confectionnables : embases : 4 x ; pas : 5,0 mm
Protégé contre les courts-circuits : non
Résistance aux courts-circuits entrées numériques : oui
Température de stockage [°C] : -25...75
Max. Altitude supérieure à NN [m] : 2000
Max. Consommation de courant en AS-i [ma] : 300
max. Capacité de charge totale des entrées [ma] : 200
Max. Humidité relative admissible [%] : 90 ; (sans condensation)
Type de montage : montage sur rail
MTTF 295
Niveau de commutation élevé [V] : > 11
Indice de protection : IP 20
Indice de protection des bornes : IP 20
Alimentation du capteur des entrées : AS-i
Plage de tension AC [V] : 10...240 ; (les sorties O1 + O3 et O2 + O4 doivent être alimentées par paires avec la même tension. 2 x 240 AC)
Plage de tension DC [V] : 24; (les sorties O1 + O3 ainsi que O2 + O4 doivent être alimentées par paires avec la même tension. 2 x 24 DC)
Alimentation électrique [V] : 18...30 ; (DC)
Capacité de charge totale des sorties [A] : 24 ; (charge ohmique)
Capacité de charge totale en courant (UL) [A] : 6 ; (charge ohmique)
Capacité de charge de courant par sortie [ma] : 6000 ; (charge ohmique)
Degré de pollution : 2
Watchdog intégré : oui
