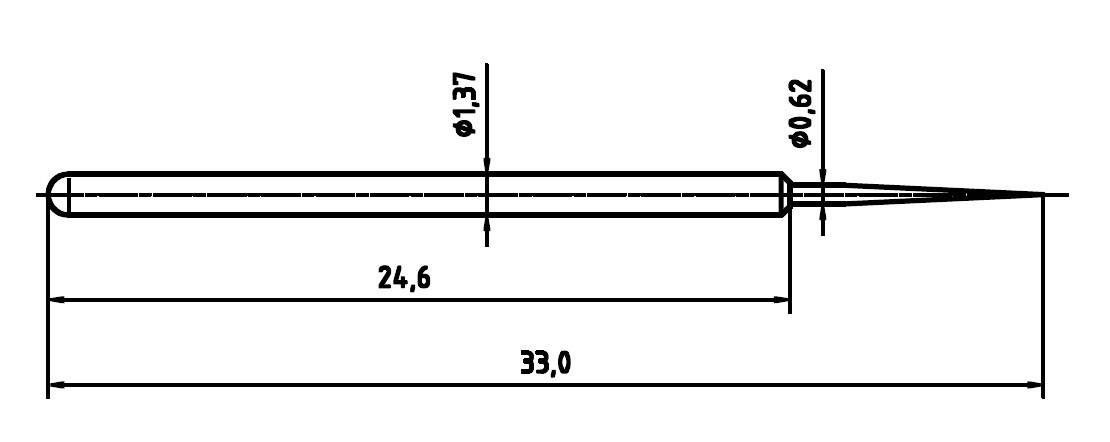

Croquis/schéma
1/2
Croquis/schéma
PTR Hartmann 1025/E-BST-1.5N-AU-0.62 Broche de contrôle de précision
EAN :
Ref. fabricant :
Code produit :
Fiche technique (PDF)
9 pièce(s) (Dans la limite des stocks disponibles)
Vente et expédition :
Nombre
Total (0,63 € / unité(s))
€
Plus que 9 pièce(s) en stock !
Caractéristiques techniques
- Résistance de passage : ≤25 mΩ
- Courant nominal
3 A
- Courant nominal - arrondi
3 A
- Affinage
Or
- Forme de la tête
BST
- Type
1025/E-BST-1.5N-AU-0.62
- Dimension grille
2.54 mm
- Débattement
6.3 mm
- Ø de la broche
1.37 mm
- Longueur de broche
33 mm
- Pression de ressort
1.5 N
- Résistance de continuité
≤25 MΩ
- INOM
3 A
- Type
Pointe de test 1025-BST-1,5N-Au-1,02
- Conforme à la norme RoHS
oui
- Type de produit
Broche de contrôle de précision
Documents et téléchargements
Fiche technique
Fiche technique 737251 PTR Hartmann 1025/E-BST-1.5N-AU-0.62 Broche de contrôle de précision
Description
Simple sonde de précision avec connecteur femelle et test de plaquettes de circuits imprimés.
Avertissement
Codage:
xxxx (Série) - xx (forme de la tête) - x.xN (pression de contact) - xx (affinage) - xx.xx (Ø de la tête en mm/matière)
Affinage : AU = or, RH = rhodium, NI = nickel; Matière : M = laiton, C = bronze au béryllium.
