Relais de surcharge Siemens 3RU2116-4AC1 1 pc(s) Piece

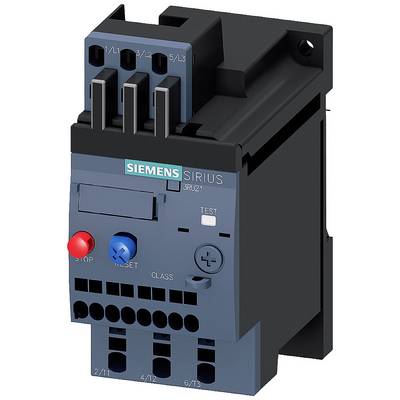

Dispositif de contacteur industriel Siemens, modèle Sirius, gris foncé avec boutons bleus et rouges, pour commandes électriques.

Photo non contractuelle

Un armoire électrique ouverte montre plusieurs niveaux de composants électriques et de câbles, bien organisés et structurés.

Schéma d'installation électrique : illustre des composants tels que des relais de surcharge thermique, avec des options de réinitialisation mécaniques et à distance.

Un schéma de câblage montre les connexions et les étiquettes pour 'TEST', 'RESET', 'STOP' et des entrées numérotées : 1/L1, 2/T1, etc.

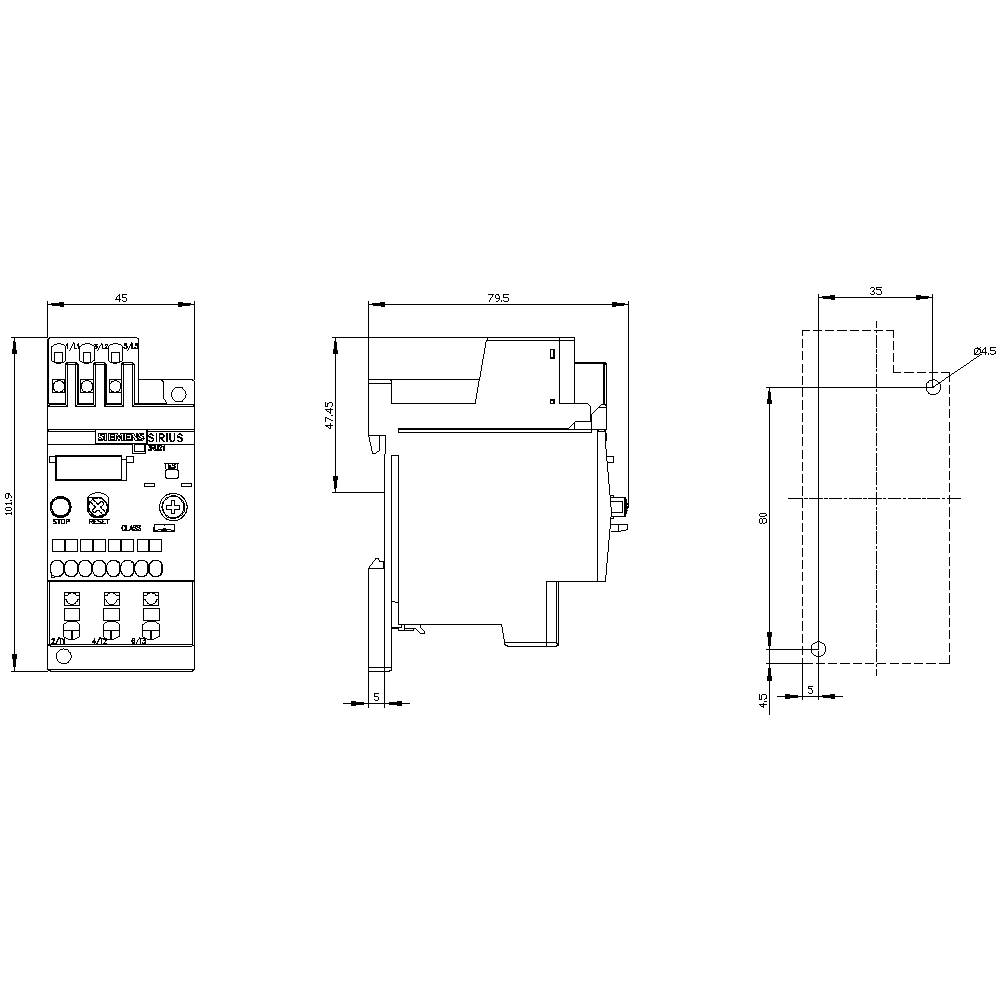

Dessin technique d'un appareil avec vue de face, latérale et arrière. Les dimensions et les connexions sont représentées.

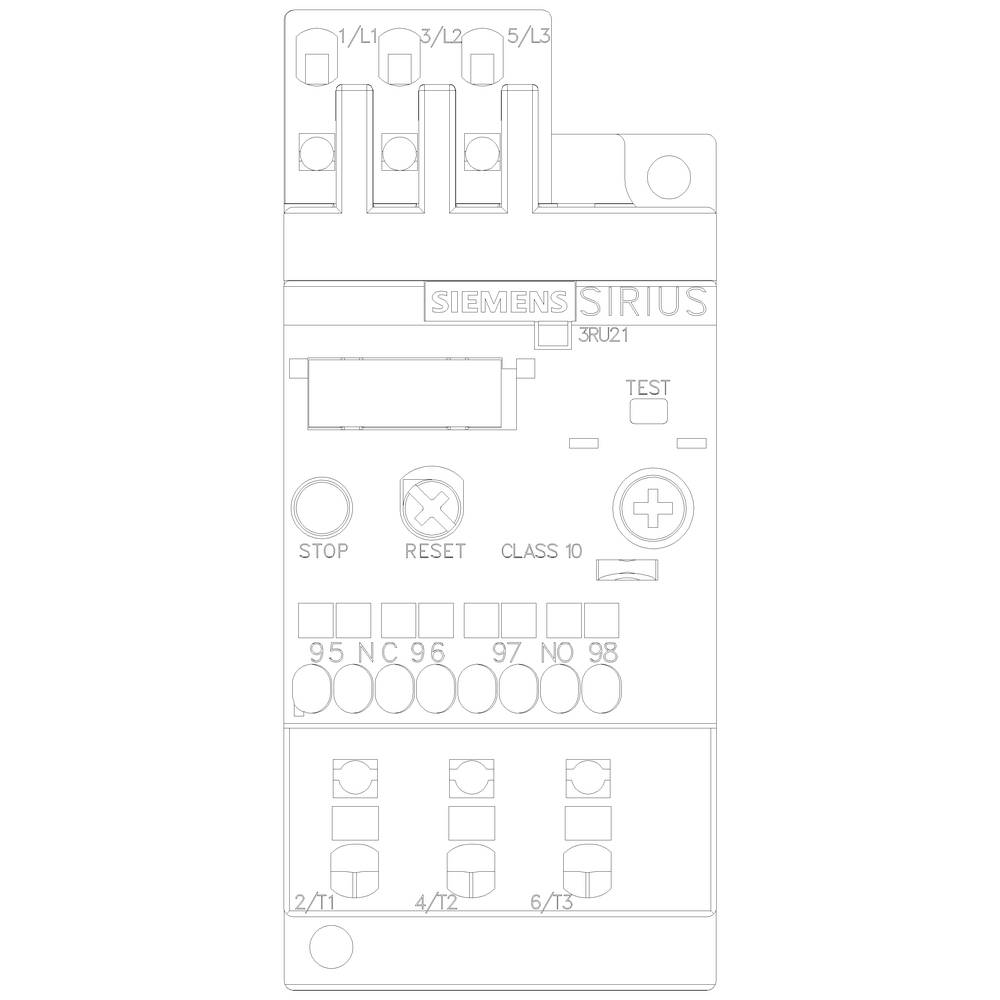

Interrupteur de protection moteur 'Siemens Sirius 3RU21', montrant les connexions et les boutons de commande. Utilisé avec un réglage de protection contre les surcharges de classe 10.

1/6

Photo non contractuelle

Type d'emballage

Piece

Type de produit

Relais de surcharge

Fonctions

Surcharge

Type

3RU2116-4AC1

Dimensions

S00

Fiche technique (PDF)

Livraison avant le lun. 20 juillet

Vente et expédition :

Conrad Electronic CGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (99,99 € / unité(s))

99,99 €

dont 0,02 € d’éco-part

Signaler un incident juridique

Caractéristiques techniques

Relais de surcharge 11...16 A thermique pour protection moteur Taille S00, CLASS 10 Installation individuelle Circuit principal : Borne à ressort Circuit auxiliaire:Borne à ressort RESET manuel automatique

Type d'emballage: Piece

Type de produit: Relais de surcharge

Type: 3RU2116-4AC1

Dimensions: S00

Fonctions: Surcharge

Spécificités: commutateur auto/manuel

Tension de fonctionnement: 690 V

Plage de réglage du courant (min.): 11 A

Valeur du courant d'appel (max.): 16 A

Plage de réglage (courant): 11 - 16 A

Connexion: raccordement à ressort

: IP20

Température min.: -40 °C

Température max.: +70 °C

Largeur: 45 mm

Hauteur: 102 mm

Profondeur: 79 mm

Dim.: (l x H x P) 45 x 102 x 79 mm

Contenu: 1 pc(s)

AWG max.: 12

AWG min.: 20

Courant nominal: 16 A

Section câble flexible (max.): 2.5 mm²

Section de câble rigide (max.): 4 mm²

Section de câble flexible (min.): 0.5 mm²

Section min. de câble rigide: 0.5 mm²

: Separate positioning

: 1

: 1

: 0

: CLASS 10

: Spring clamp connection

: 690 V

UKCA: oui

Documents et téléchargements

Fiche technique

Fiche technique 1700278 Relais de surcharge Siemens 3RU2116-4AC1 1 pc(s) Piece

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 1700278 Relais de surcharge Siemens 3RU2116-4AC1 1 pc(s) Piece

Description

Relais de surcharge 11-16A S00 Classe 10 3RU2116

Ce texte a été traduit par une machine.
