Installations, éclairage & domotique Sécurité & vidéosurveillance Détecteur de dangers Détecteurs de fuite d’eau

Schabus 200324 SHT 8824 Capteur d'eau actif pour des entrées numériques

EAN :
Ref. fabricant :
Code produit :

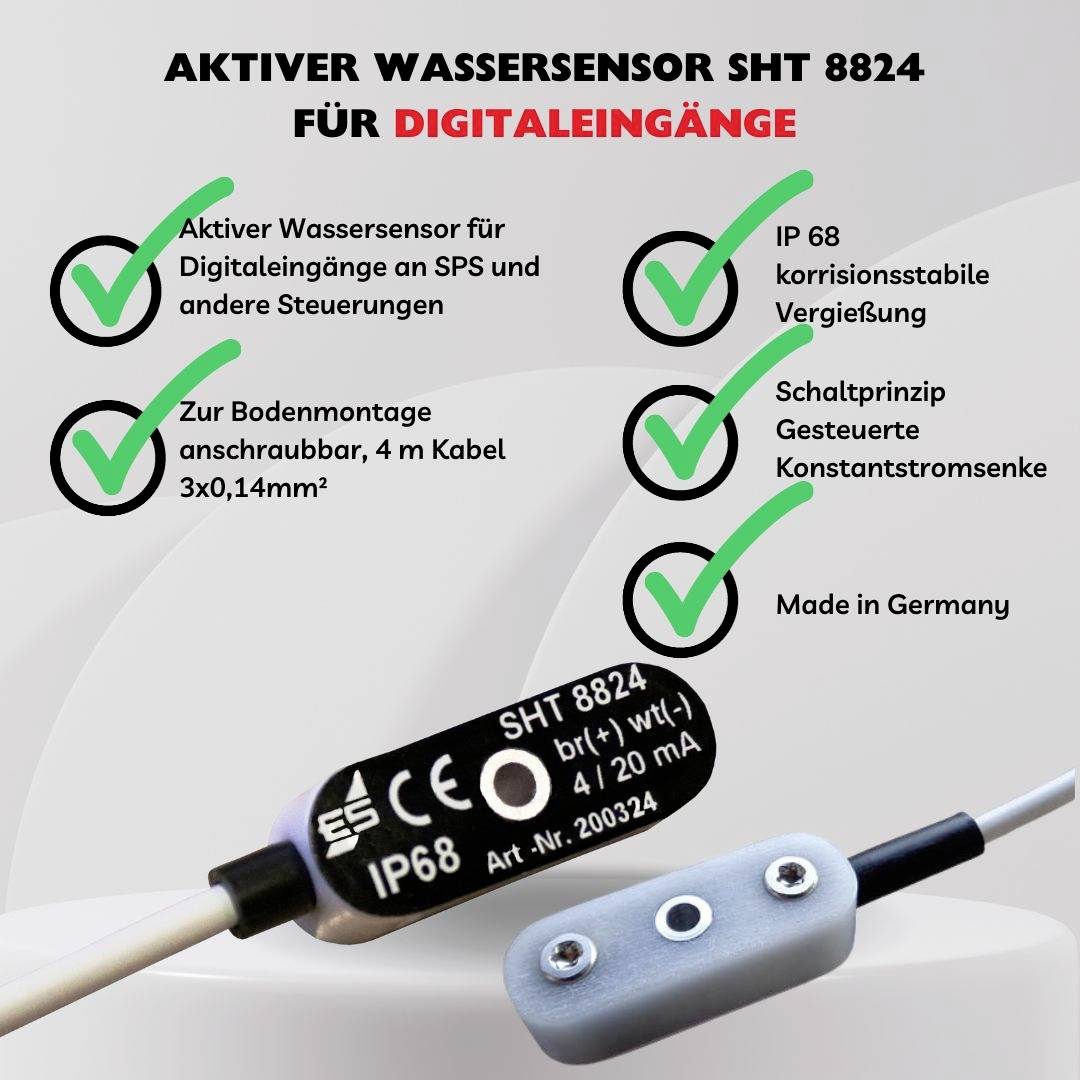

Un capteur désigné 'SHT 8824', avec marquage CE, IP68, réf. 200324, prenant en charge le signal 4-20 mA.
Un capteur désigné 'SHT 8824', avec marquage CE, IP68, réf. 200324, prenant en charge le signal 4-20 mA.

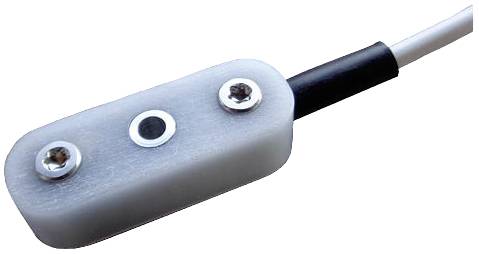

Un capteur rectangulaire et plat, doté de deux vis de fixation et d'un connecteur câblé pour la transmission de données.

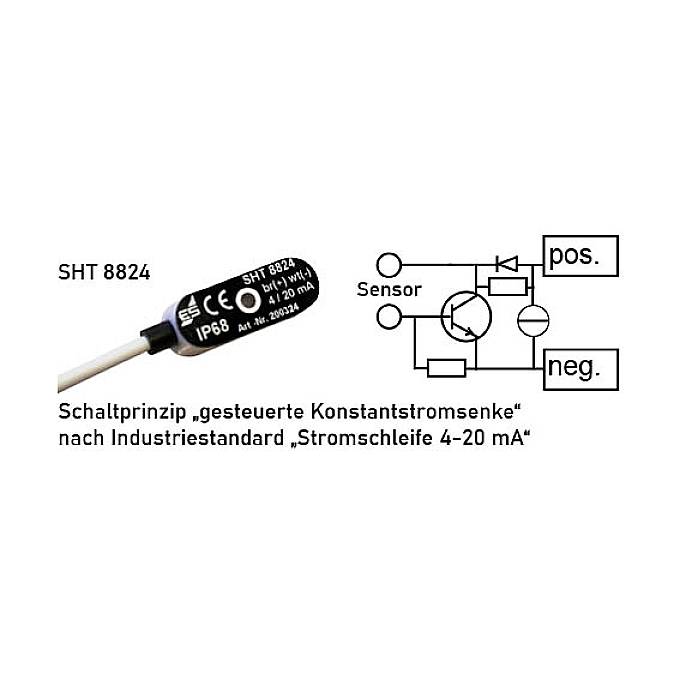

Le diagramme illustre le principe de commutation d'un 'puits de courant constant commandé' selon la norme industrielle 'boucle de courant 4-20 mA' avec capteur et marquage positif/négatif.

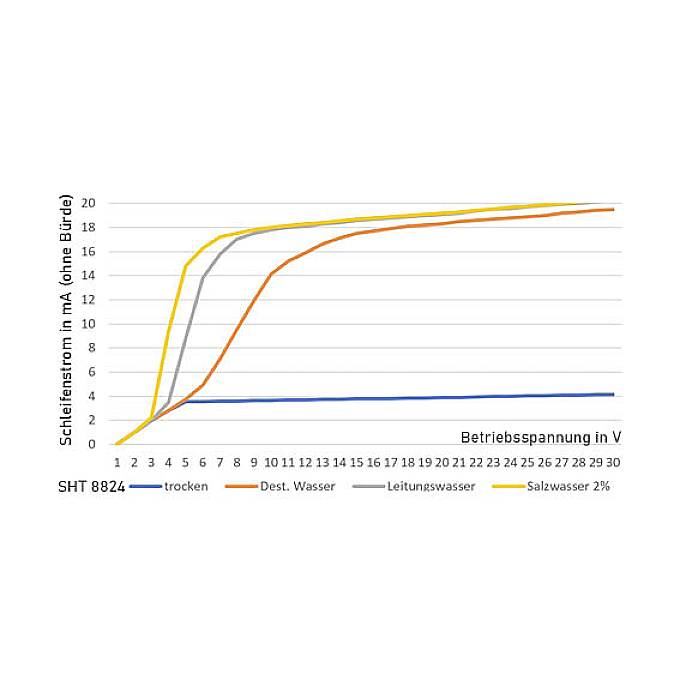

Le graphique montre le courant de boucle en mA (sans charge) en fonction de la tension de service en V pour différents liquides : sec, eau distillée, eau du robinet, eau salée à 2 %.
Schabus 200324 SHT 8824 Capteur d'eau actif pour des entrées numériques-4
1/5
Schabus
Fiche technique (PDF)
Deutsch (Deutschland)


10 pièce(s)
Vente et expédition :
Conrad Electronic CGV

Nombre

Total (68,33 € / unité(s))
€
Plus que 10 pièce(s) en stock !
Signaler un incident juridique
  • Points forts et détails
  • Caractéristiques techniques
  • Documents et téléchargements
  • Description
  • Contenu de la livraison
  • Souvent achetés avec

Points forts et détails

Capteur d'eau actif SHT 8824 pour boucles de courant 4-20 ma

  • Pour la norme industrielle 4 - 20 ma « boucle de courant »Connexion par définition comme « capteur passif pour entrées actives en technique à 2 conducteurs »Moulage résistant à la corrosion pour une sécurité et une longévité maximales

Caractéristiques techniques

  • Pour les entrées actives : convertisseur de mesure / transmetteur pour capteurs à 2 conducteursBurette : jusqu'à 500 Ω pour Ub 24 VDC, jusqu'à 700 Ω pour Ub 24 VDCTension de fonctionnement Ub : 10...30 VDC, type. 24 VDC, SELV/PELVCourant de ponçage sec : 4 ma @ Ub = 24 V, réel 3,6 - 4,2 ma de tension de fonctionnementCourant de ponçage humide : 19 - 20 ma @ Ub = 24 V, abh. De conductivité du support, réel 14,1 - 20,3 ma, abh. De tension de fonctionnement et de conductivitéCourant de ponçage maximal : max. 21 ma @ Ub = 30 VDC et conductivité ƙ = 1,4 x 106 S/M.Courant de ponçage le plus faible : min. 3,6 ma @ Ub = 10 VDC et capteur = secIndice de protection : IP68, protection contre l'eau de jet pendant 30 minutes, câble étanche pour une courte duréePlage de température : -15 °C : +50 °C max.Câble de raccordement : 2 fils, LIYY, 2 x 0,14 mm², non blindé, Ø 3,5 mm, blanc, 4 mètresAffectation des câbles : connecteur négatif blanc / 0 V / moins, connecteur positif marron / Ub / plusMontage : fond, bords, rainures, coinsAvec trou de vissage renforcé en aluminium Ø 3,2 mm, 9 mm de longMatériau : ABS, aluminium, contacts en acier inoxydable, moulé avec Wepuran
Type de produit

Capteur d'eau actif

Spécificités

pour des entrées numériques

Type de montage

sol

Tension de fonctionnement

24 V

Documents et téléchargements

Fiche technique

Deutsch (Deutschland)

Fiche technique 2576082 Schabus 200324 SHT 8824 Capteur d'eau actif pour des entrées numériques

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2576082 Schabus 200324 SHT 8824 Capteur d'eau actif pour des entrées numériques

Description

Capteur d'eau actif SHT 8824Capteur d'eau (pour boucles de courant 4 - 20 ma) pour une utilisation industrielle avec des longueurs de câble élevéesLe capteur d'eau SHT 8824 n'est pas adapté pour la connexion aux détecteurs d'eau SchabusCapteur avec deux contacts en acier inoxydable moulés dans un boîtier en plastique. Dès que l'eau ou un autre liquide conducteur entre en contact avec les deux contacts, un transistor commute la consommation de courant de 4 ma à 20 ma. Les câbles de capteur peuvent être facilement allongés en fonction de l'application.

Ce texte a été traduit par une machine.

Modèle

  • Peut être vissé pour le montage au solModèle compact, lourd, robuste, résistant aux chocs, résistant aux chocs.

Contenu de la livraison

  • Capteur d'eau SHT 8824 avec câble de 4 M.
  • Matériel de montage (vis, chevilles).

Avertissement

Mode d’emploi pas disponible en Français. Cet article est réservé aux Professionnels. Seules les commandes effectuées sur cet article en tant que Professionnel pourront être honorées.

Vous pouvez trouver des articles adaptés à ce produit ici

Piles 6LR61 (9V)Kits de capteursDétecteurs de fumée, détecteurs d'incendiePetits systèmes d'alarmeTailles spéciales de pilesPiles-boutons non rechargeablesInterrupteurs à flotteurAmpoules LED

Description

Capteur d'eau actif SHT 8824Capteur d'eau (pour boucles de courant 4 - 20 ma) pour une utilisation industrielle avec des longueurs de câble élevéesLe capteur d'eau SHT 8824 n'est pas adapté pour la connexion aux détecteurs d'eau SchabusCapteur avec deux contacts en acier inoxydable moulés dans un boîtier en plastique. Dès que l'eau ou un autre liquide conducteur entre en contact avec les deux contacts, un transistor commute la consommation de courant de 4 ma à 20 ma. Les câbles de capteur peuvent être facilement allongés en fonction de l'application.

Ce texte a été traduit par une machine.

Modèle

  • Peut être vissé pour le montage au solModèle compact, lourd, robuste, résistant aux chocs, résistant aux chocs.

Contenu de la livraison

  • Capteur d'eau SHT 8824 avec câble de 4 M.
  • Matériel de montage (vis, chevilles).

Avertissement

Mode d’emploi pas disponible en Français. Cet article est réservé aux Professionnels. Seules les commandes effectuées sur cet article en tant que Professionnel pourront être honorées.
