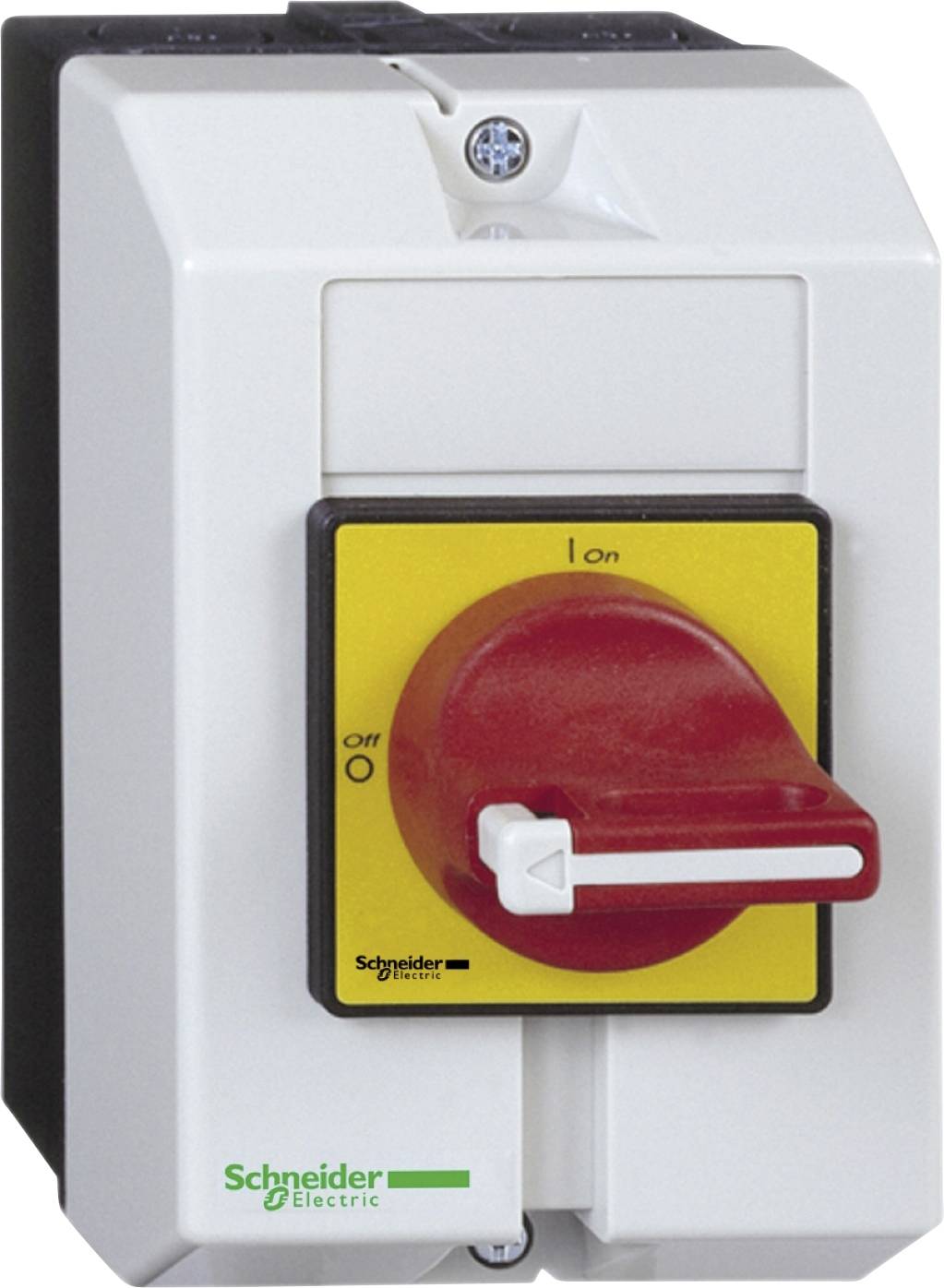

Schneider Electric VCF01GE Arrêt d'urgence 690 V 11 A IP65 1 pc(s)
EAN :
Ref. fabricant :
Code produit :
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
61,66 €
3
3% = 1,71 €
59,95 €
5
4% = 2,39 €
59,27 €
10
5% = 2,85 €
58,81 €
25
5% = 3,36 €
58,30 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (61,66 € / unité(s))
€
Caractéristiques techniques
- Description des pôles : 3P
- Type d'actionnement : entraînement rotatif
- Tension de mesure de fonctionnement Ue : 690 V AC
- Puissance : puissance élevée
- Dimensions du panneau avant : 60 x 60 mm
- Type de produit
Arrêt d'urgence
- Couleur
rouge
jaune
- Connexion
borne à vis
- Modèle
Verrouillable
- Fonctions
verrouillage mécanique
- Poids
0.5 kg
- Durée de vie mécanique
100 000 cycles
- Longueur
131 mm
- Largeur
90 mm
- Hauteur
146 mm
- Tension de commutation
690 V
- Courant de commutation (max.)
11 A
- Température min.
-20 °C
- Température max.
+50 °C
IP65
- Type
VCF01GE
- Contenu
1 pc(s)
- Dim.
(L x l x H) 131 x 90 x 146 mm
Documents et téléchargements
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2373912 Schneider Electric VCF01GE Arrêt d'urgence 690 V 11 A IP65 1 pc(s)
Description
L'interrupteur-sectionneur TESYS VARIO VCF de la marque Schneider Electric est un appareil qui permet de couper un circuit électrique. Ce dispositif est essentiel pour les travaux d'électricité. De plus, il résiste aux poussières et à l'humidité grâce à l'indice de protection IP65.
Caractéristiques techniques :
Type de produit ou équipement : interrupteur-sectionneur d'arrêt d'urgence intégré
Description des pôles : 3P
Type de commande : poignée rotative
Couleur de poignée : rouge
Couleur du plastron de la commande : jaune
Marquage : 0 - 1
Tension assignée de tenue aux chocs : 8 kV
Classe de service intermittent : 30
Pouvoir assigné de fermeture en court-circuit : 1 kA à 400 V à la crête
Courant nominal de court-circuit conditionnel : 10 kA à 400 V - fusible associé 50 A aM / 10 kA à 400 V - fusible associé 50 A gG
Endurance mécanique : 100000 cycles
Durée de vie électrique : 100000 cycles AC - 21 / 30000 cycles DC - 1 à 5
Caractéristique d'environnement : standard
Couple de serrage : 2,1 N.m - sur borniers à vis-étrier
Tenue au feu : 960 °C
Traitement de protection : TC
Robustesse mécanique : vibrations 10 à 150 Hz (1 gn) / choc 11 ms (30 Gn)
Température de l'air ambiant en fonctionnement : - 20 à 50 °C
Cadenas de poignée rotative : 1 à 3 cadenas 4 à 8 mm
Dimension de la plaque avant de la poignée : 60 x 60 mm
Poids du produit : 500 g
Caractéristiques techniques :
Type de produit ou équipement : interrupteur-sectionneur d'arrêt d'urgence intégré
Description des pôles : 3P
Type de commande : poignée rotative
Couleur de poignée : rouge
Couleur du plastron de la commande : jaune
Marquage : 0 - 1
Tension assignée de tenue aux chocs : 8 kV
Classe de service intermittent : 30
Pouvoir assigné de fermeture en court-circuit : 1 kA à 400 V à la crête
Courant nominal de court-circuit conditionnel : 10 kA à 400 V - fusible associé 50 A aM / 10 kA à 400 V - fusible associé 50 A gG
Endurance mécanique : 100000 cycles
Durée de vie électrique : 100000 cycles AC - 21 / 30000 cycles DC - 1 à 5
Caractéristique d'environnement : standard
Couple de serrage : 2,1 N.m - sur borniers à vis-étrier
Tenue au feu : 960 °C
Traitement de protection : TC
Robustesse mécanique : vibrations 10 à 150 Hz (1 gn) / choc 11 ms (30 Gn)
Température de l'air ambiant en fonctionnement : - 20 à 50 °C
Cadenas de poignée rotative : 1 à 3 cadenas 4 à 8 mm
Dimension de la plaque avant de la poignée : 60 x 60 mm
Poids du produit : 500 g
