Siemens Relais de surcharge 690 V/AC 1 NO (T), 1 NF (R) 1 pc(s) 3RU2116-0GB0

'Un armoire électrique ouverte avec différents composants électriques et des câbles disposés en plusieurs rangées.'

'Boîte électrique de commutation avec accessoires : 1) Support, 2) Relais de surcharge, 3) Réinitialisation à distance, 4) Déclencheur à fil, 5) Couvercle, 6) Réinitialisation, 7) Bouton-poussoir.'

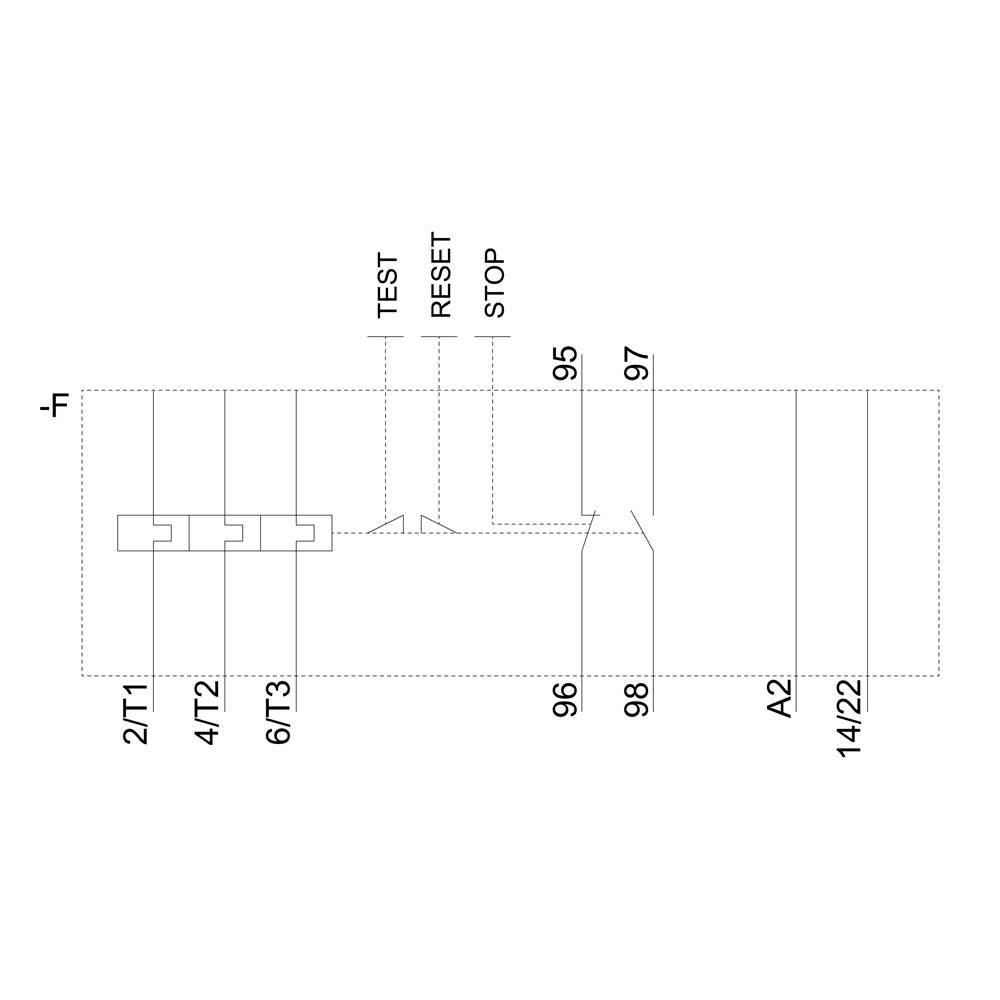

Dessin technique d'un schéma électrique avec les annotations 'TEST', 'RESET', 'STOP' et des chiffres à différents points de jonction.

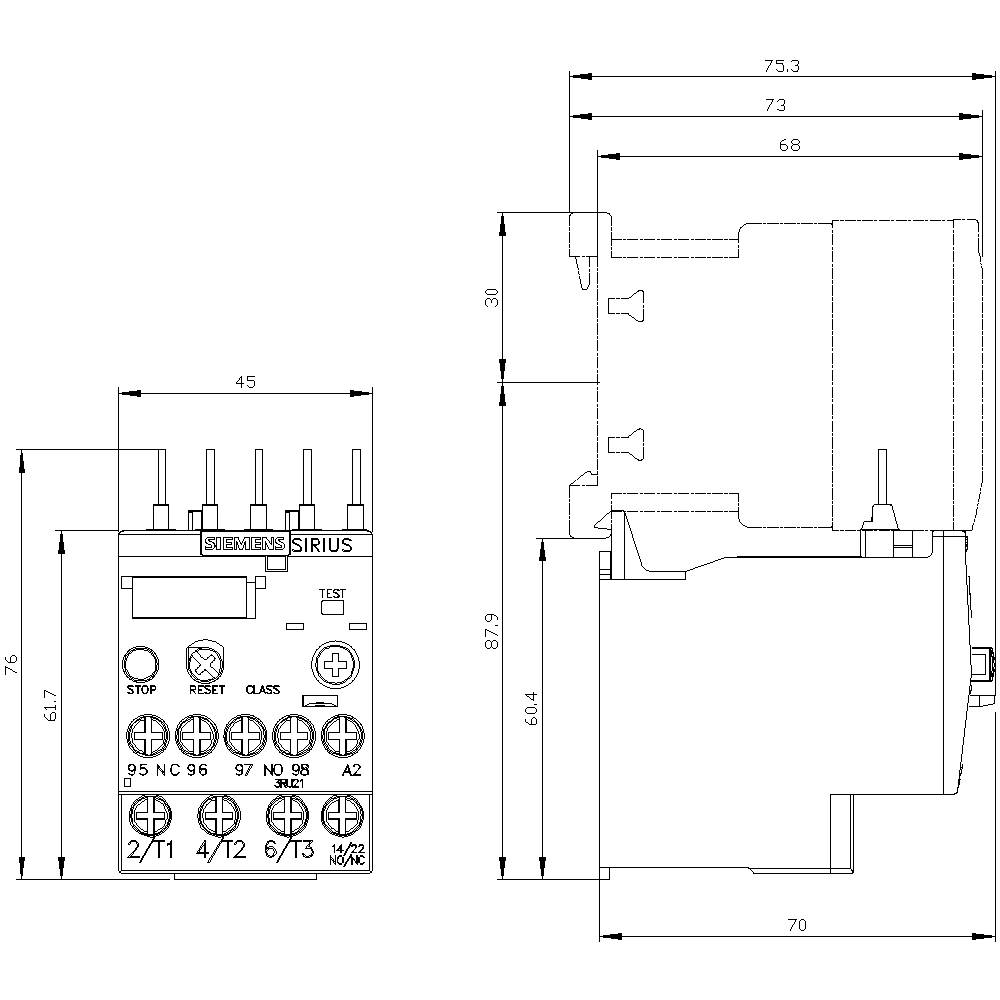

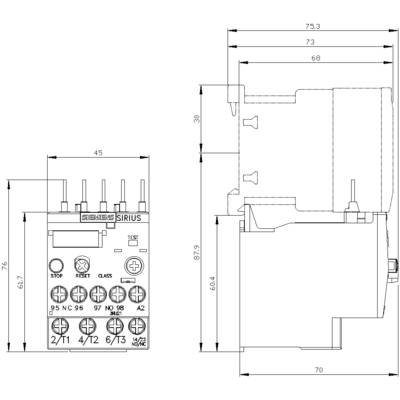

Dispositif électrique avec désignations de composants, dimensions et schémas de connexion selon une perspective de dessin technique.

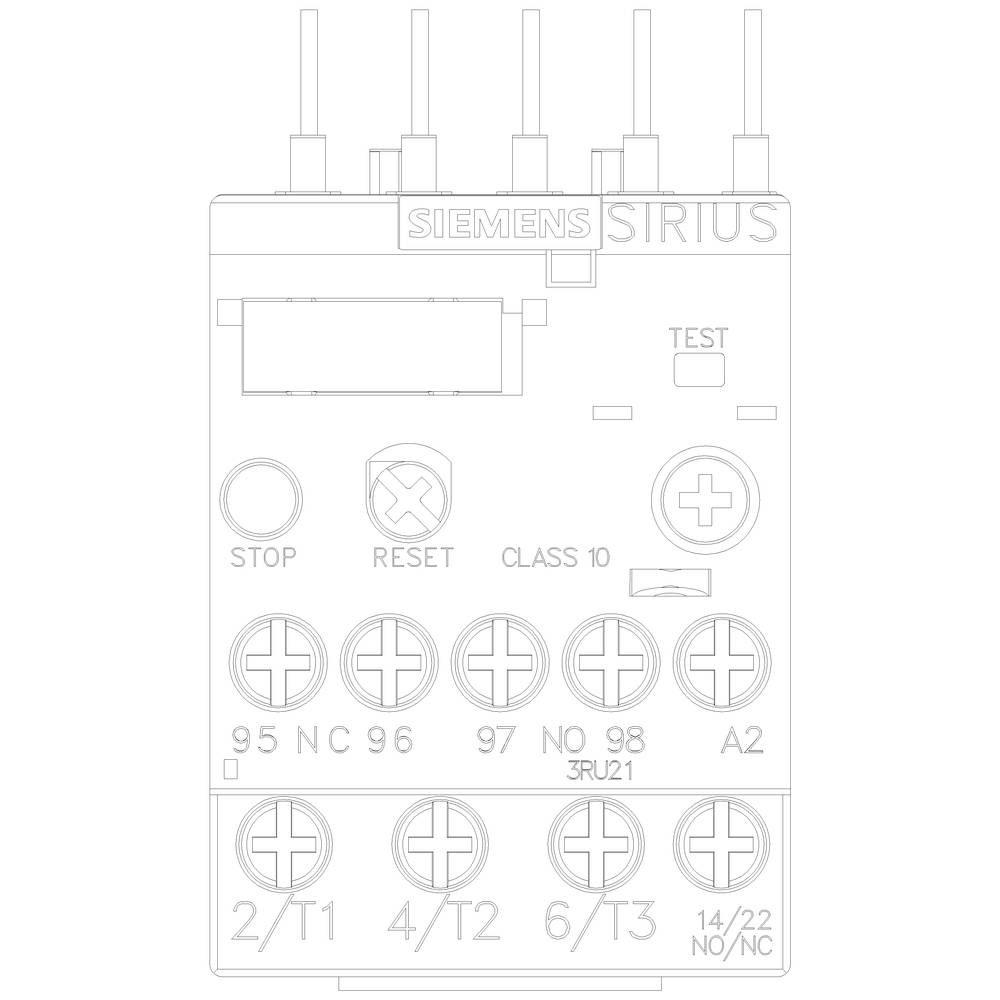

Un dessin technique d'un appareil Siemens Sirius avec des points de connexion, des interrupteurs pour Arrêt et Réinitialisation, et une fonction de test.

1/5

Exemple d'application

Type de produit

Relais de surcharge

Tension de fonctionnement max.

690 V/AC

Type de contact

1 NO (T)

1 NF (R)

Type

3RU2116-0GB0

Tension de fonctionnement

690 V/AC

Fiche technique (PDF)

Afficher des alternatives

Vente et expédition :

Conrad Electronic CGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (64,99 € / unité(s))

€

Signaler un incident juridique

Caractéristiques techniques

Taille du relais de surcharge: S00

Type de produit: Relais de surcharge

Type: 3RU2116-0GB0

Tension de fonctionnement: 690 V/AC

Tension de fonctionnement max.: 690 V/AC

Tension de fonctionnement: 690 V/AC (max)

Type de contact: 1 NO (T)
1 NF (R)

Connexion: raccord à vis

Température min.: -40 °C

Température max.: +70 °C

: IP20

Largeur: 45 mm

Hauteur: 76 mm

Profondeur: 70 mm

Dim.: (l x H x P) 45 x 76 x 70 mm

Contenu: 1 pc(s)

Conforme à la norme RoHS: oui

Dimensions: S00

Valeur du courant d'appel (max.): 0.63 A

Plage de réglage du courant (min.): 0.45 A

Poids: 0.1420 kg

: Direct attachment

: 1

: 1

: 0

: CLASS 10

: Screw connection

: 690 V

Variantes(Les prix s'entendent HT hors frais de port)

Siemens Relais de surcharge 690 V/AC 1 NO (T), 1 NF (R) 1 pc(s) 3RU2116-0GB0

Code produit :1430966

Livraison avant le lun. 1 juin

Conrad Electronic

Ce produit

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

64,99 €^*

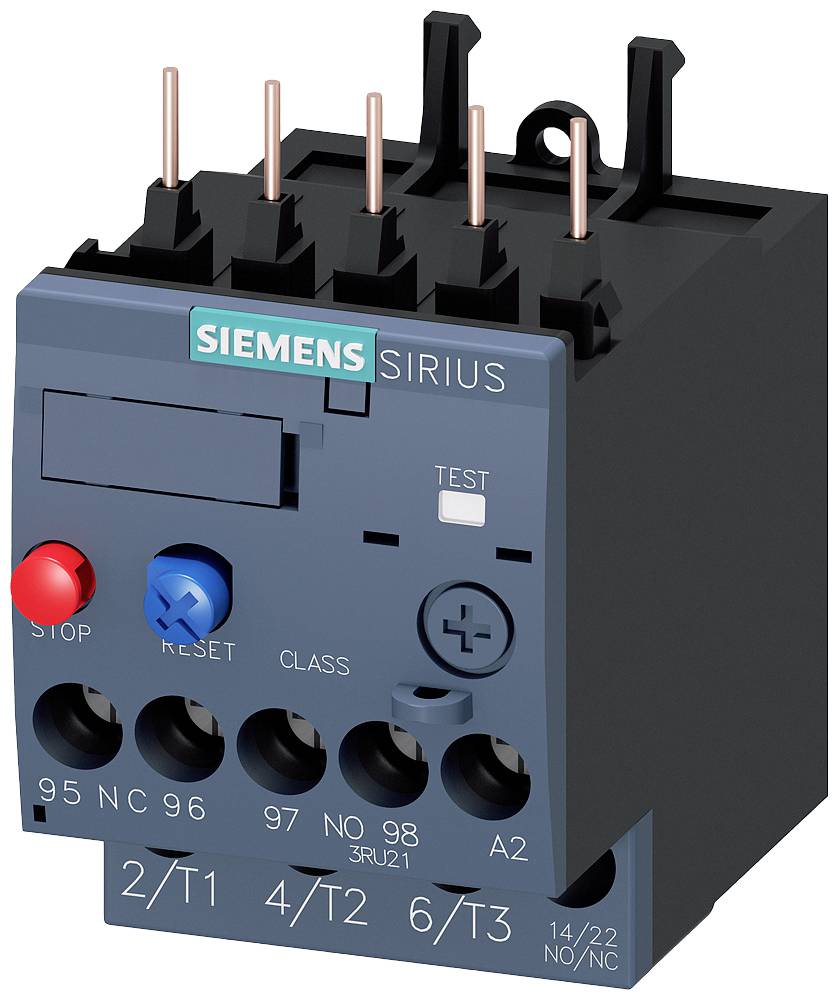

Siemens Relais de surcharge 690 V/AC 1 NO (T), 1 NF (R) 1 pc(s) 3RU2116-1KB0

Code produit :1430980

Livraison le mar. 26 mai

2 pièce(s)Conrad Electronic

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

91,66 €^*

Siemens Relais de surcharge 690 V/AC 1 NO (T), 1 NF (R) 1 pc(s) 3RU2126-4EB0

Code produit :1430981

Livraison avant le lun. 1 juin

Conrad Electronic

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

158,33 €^*

Siemens Relais de surcharge 690 V/AC 1 NO (T), 1 NF (R) 1 pc(s) 3RU2116-0HB0

Code produit :1430991

Livraison avant le lun. 1 juin

Conrad Electronic

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

68,33 €^*

Siemens Relais de surcharge 690 V/AC 1 NO (T), 1 NF (R) 1 pc(s) 3RU2116-1EB0

Code produit :1431004

Livraison le mar. 26 mai

2 pièce(s)Conrad Electronic

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

76,66 €^*

Siemens Relais de surcharge 690 V/AC 1 NO (T), 1 NF (R) 1 pc(s) 3RU2116-1HB0

Code produit :1431016

Livraison le mar. 26 mai

2 pièce(s)Conrad Electronic

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

63,33 €^*

Siemens Relais de surcharge 690 V/AC 1 NO (T), 1 NF (R) 1 pc(s) 3RU2136-4GB0

Code produit :1431029

Livraison avant le lun. 1 juin

Conrad Electronic

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

149,99 €^*

Siemens Relais de surcharge 690 V/AC 1 NO (T), 1 NF (R) 1 pc(s) 3RU2116-4AB0

Code produit :1431036

Livraison avant le lun. 1 juin

Conrad Electronic

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

87,49 €^*

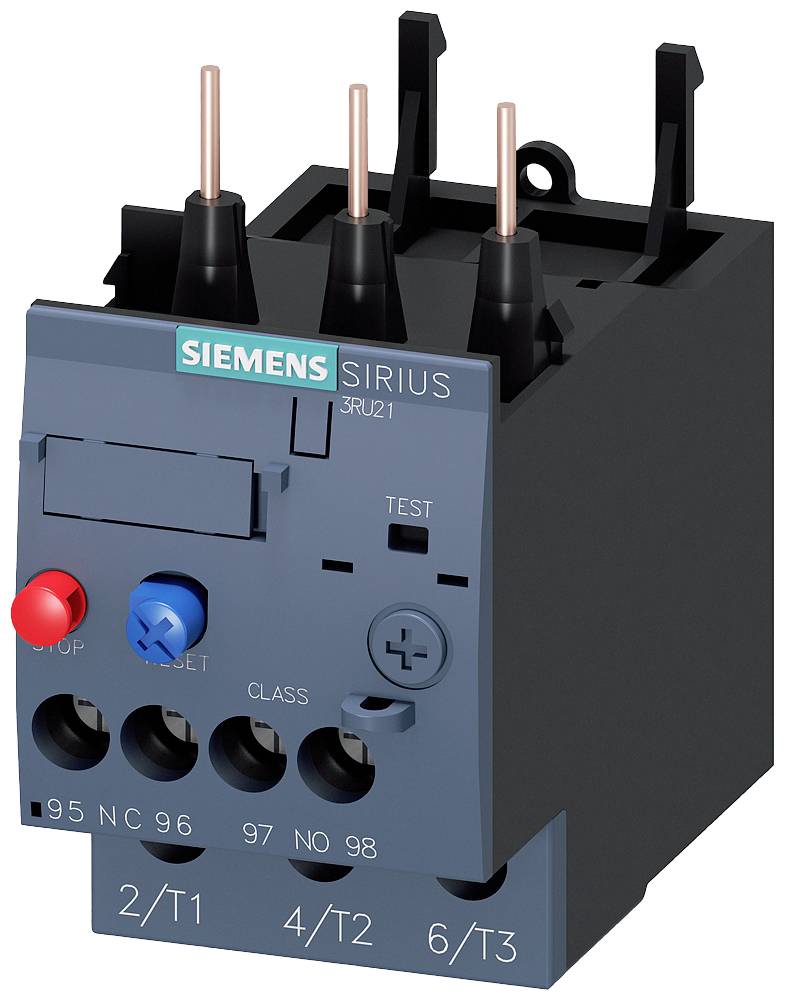

Siemens Relais de surcharge 690 V/AC 1 NO (T), 1 NF (R) 1 pc(s) 3RU2126-4BB0

Code produit :1431037

Livraison le mar. 26 mai

3 pièce(s)Conrad Electronic

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

104,16 €^*

Siemens Relais de surcharge 690 V/AC 1 NO (T), 1 NF (R) 1 pc(s) 3RU2136-4JB0

Code produit :1431049

Livraison avant le lun. 1 juin

Conrad Electronic

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

212,50 €^*

Documents et téléchargements

Fiche technique

Fiche technique 1430966 Siemens Relais de surcharge 690 V/AC 1 NO (T), 1 NF (R) 1 pc(s) 3RU2116-0GB0

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 1430966 Siemens Relais de surcharge 690 V/AC 1 NO (T), 1 NF (R) 1 pc(s) 3RU2116-0GB0

Description

Relais de surcharge pour protection des moteurs
0,45...0,63 A
Taille S00
CLASSE 10
Raccordement à vis
Contacts auxiliaires 1 x NF/NO
Remise à zéro manuelle-automatique

Le relais de surcharge thermique 3RU2116-0GB0 de Siemens est utilisé pour la protection contre les surcharges dans les circuits principaux. Le relais de surcharge 3RU2116-0GB0 de la marque SIRIUS offre une protection optimale pour les moteurs et les systèmes jusquá 0,18 kW grâce à la plage de réglage de 0,45...0,63 A. Il possède un contact NF et un autre NO comme contacts auxiliaires. Le relais de surcharge thermique 3RU2116-0GB0 peut être parfaitement intégré dans lalimentation de la charge grâce à la taille S00 et le raccordement à vis pratique. Les relais de surveillance sont utilisés dans tous les domaines de la technologie de lappareillage électrique.
