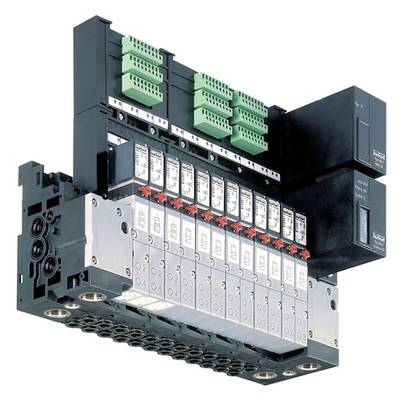

Bürkert 8640 212183 Ilot de vannes 16x 5/2 voies Commande (pneumatique) Profibus DPV1 avec RIO Master 1 pc(s)
EAN :
Ref. fabricant :
Code produit :
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
3 512,50 €
3
2% = 85,71 €
3 426,79 €
5
3% = 119,77 €
3 392,73 €
10
4% = 142,61 €
3 369,89 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Total (3 512,50 € / unité(s))
3 512,50 €
HT
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts et détails
Airline - ilôt de vannes pour pneumatique
- Forme compacte
- Remplacement facile des vannes, possible même en cours de fonctionnement grâce à la fonction HotSwap
- Clapets anti-retour en série
- Commutateur manuel/automatique
Caractéristiques techniques
- Raccords pneumatiques G 1/4"
- Connexions pneumatiques 6 mm, connexion enfichable à vis, diamètre extérieur de tube 6 mm
- Température ambiante de 0 à +55 °C
- Plage de températures de -20 à +60 °C
- Plage de pression de 2,5 à 10 bar
- Tension de fonctionnement : 24 V/DC
- Débit 300 l/min.
- Puissance nominale 1 W
- Courant nominal par vanne 42 mA
- Courant total 1032 mA
- Temps de réponse en ouverture 20 ms
- Temps de réponse en fermeture 28 ms
- Connexion
Manchon G 1/4, Ø extérieur connexion enfichable du tube 6 mm
- Plage de température des médias
0 à 50 °C
- Référence fabricant
212183
- Modèle
Fonction 16 x 5x2/2
- Dim.
(l x H x P) 284 x 200 x 115 mm
- Profondeur
115 mm
- Hauteur
200 mm
- Largeur
284 mm
- Dimensions de série
11 mm
- Interrupteur manuel automatique
oui
- Hotswap (verrouillage P)
oui
- Nombre d'entrées numériques
16
IP20
- Commande
Profibus DPV1 avec RIO Master
- Milieu d'utilisation
gaz neutres
- Fonction
16x 5/2 voies
- Pression de fonctionnement min.
2.5 bar
- Entrées numériques
16
- URDM
Profibus DPV1 mit RIO Master V/DC
- Température max. des médias
50 °C
- Température min. des médias
0 °C
- Température ambiante max.
55 °C
- Température ambiante min.
0 °C
- Valves de retenue
oui
- Poids
1.795 kg
- Type de produit
Ilot de vannes
Documents et téléchargements
Fiche technique
Fiche technique 625824 Bürkert 8640 212183 Ilot de vannes 16x 5/2 voies Commande (pneumatique) Profibus DPV1 avec RIO Master 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 625824 Bürkert 8640 212183 Ilot de vannes 16x 5/2 voies Commande (pneumatique) Profibus DPV1 avec RIO Master 1 pc(s)
Description
Le système d'ilôt d'électrovannes puissant de type 8640 convient pour des tâches de commande diverses et complexes. Les modules de boîtier et de raccordement sont fabriqués en plastique (polyamide) de haute qualité. Les ilôts de vannes complètement assemblés et standardisés offrent un délai de livraison très court.
Modèle
- Fonctions de vanne 16 x 5x2/2
- Entrées numériques 16
- Avec HotSwap (vanne d'arrêt P)
- Avec clapets anti-retour
- Avec commutateur manuel/automatique
- Matériau du corps : polyamide
- Matériau des joints FKM, NBR et PUR
- Dimensions de série 11 mm
- Tolérance de tension : ± 10%
- Ondulation résiduelle : 1 Vss (avec Bus de terrain)
- Classe de protection 3 selon VDE 0580
- Mode de fonctionnement : 100 % marche continue
- Vanne 5/2 voies, pilotée, normalement fermée, sortie 1 connectée à la sortie 2
- Fonctions de vanne par ilôt : max. 24
- Indice de protection IP 20 avec bornes
- Connexions électriques : Profibus-DP
Avertissement
Fichier GSD disponible sur la page d'accueil Bürkert en cherchant le type 8640
Informations supplémentaires et remarques disponibles dans la fiche technique.
