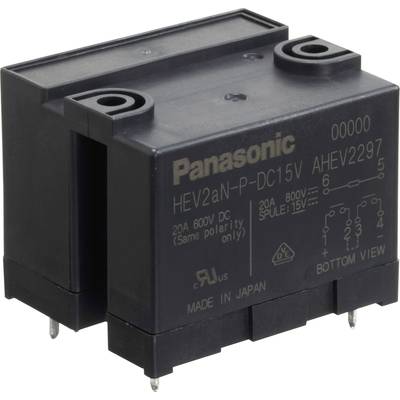

Panasonic HEV2AN-P-DC24V Relais pour circuits imprimés 24 V/DC 20 A 2 NO (T) 1 pc(s)
EAN :
Ref. fabricant :
Code produit :
Type de produit
Relais pour circuits imprimés
Tension nominale de la bobine
24 V/DC
Type de contact
2 NO (T)
Tension de contact (max.)
1000 V/DC
Courant de commutation (max.)
20 A
Fiche technique (PDF)
9 pièce(s) (Dans la limite des stocks disponibles)
Vente et expédition :
Nombre
Total (48,33 € / unité(s))
€
Plus que 9 pièce(s) en stock !
Caractéristiques techniques
- Type de produit
Relais pour circuits imprimés
- Type
HEV2AN-P-DC24V
- Tension nominale de la bobine
24 V/DC
- Résistance (bobine)
300 Ω
- Puissance de la bobine
1920 mW
- Type de contact
2 NO (T)
- Matériau du contact
AgNi
- Tension de contact (max.)
1000 V/DC
- Courant de commutation (max.)
20 A
- Connexion
pour circuits imprimés
- Température min.
-40 °C
- Température max.
55 °C
- Longueur
41 mm
- Largeur
50 mm
- Hauteur
39.4 mm
- Dim.
(L x l x H) 41 x 50 x 39.4 mm
- Contenu
1 pc(s)
Documents et téléchargements
Fiche technique
Fiche technique 1541149 Panasonic HEV2AN-P-DC24V Relais pour circuits imprimés 24 V/DC 20 A 2 NO (T) 1 pc(s)
Description
Forme très compacte (50 x 41 x 39 mm) et durée de vie améliorée grâce à l'utilisation d'un aimant de soufflage (pour "repousser" l'arc électrique). Contacts connectés en série pour couper la chaîne de modules solaires (string). Très faible puissance de maintien 213 mW. Méthode de connexion : doubles broches pour carte de circuit imprimé.
Domaines d'application : systèmes de production d'électricité photovoltaïques, applications DC avec
charge élevée, systèmes de charge et de décharge de batteries, onduleurs, convertisseurs, commandes de charge DC, etc.
Domaines d'application : systèmes de production d'électricité photovoltaïques, applications DC avec
charge élevée, systèmes de charge et de décharge de batteries, onduleurs, convertisseurs, commandes de charge DC, etc.
