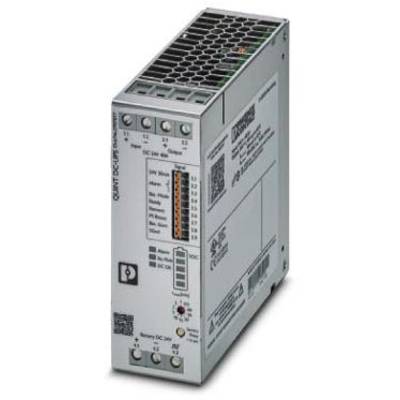

Phoenix Contact QUINT4-UPS/24DC/24DC/40 2907077 Onduleur (ASI)
EAN :
Ref. fabricant :
Code produit :
Fiche technique (PDF)
Nombre
Total (320,83 € / unité(s))
€
Caractéristiques techniques
- Largeur pour montage alternatif : 123 mm
- Hauteur en cas de montage alternatif : 130 mm
- Profondeur lors d'un montage alternatif : 49 mm
- Indice de protection : IP20
- Température ambiante (fonctionnement) : -25 °C 70 °C (> RÉDUCTION DE 60 °C : 2,5 %/K)
- Max. Adm. Humidité (fonctionnement) : ≤ 95 % (à 25 °C, pas de condensation)
- Classe climatique : 3K3 (en 60721)
- Degré de pollution : 2
- Hauteur d'installation : ≤ 4000 m
- Courant d'enclenchement : ≤ 9 A (≤ 4 ms)
- Temps de mise en marche : max. 3 s
- Entrée/sortie en cas de tension : 0,5 V DC
- Protégé contre les courts-circuits : oui
- Résistance au ralenti : oui
- TECHNOLOGIE DE BATTERIE : VRLA, VRLA-WTR, LI-ION
- Tension de fin de charge (compensée en température) : 25 V DC... 32 V DC
- Temps de charge : 500 min. (38 Ah)
- Classe de inflammabilité selon UL 94 (boîtier / bornes) : V0
- Durée de vie (condensateurs électrolytiques) : 126720 h.
- Type de produit
Onduleur (ASI)
- Tension d'entrée (max.)
30 V/DC
- Tension d'entrée (min.)
18 V/DC
- Tension de sortie maximale
32 V/DC
- Tension de sortie minimale
18 V/DC
- Dim.
(l x H x P) 47 x 130 x 125 mm
- Poids
0.7 kg
- Largeur
47 mm
- Hauteur
130 mm
- Profondeur
125 mm
- Type
QUINT4-UPS/24DC/24DC/40
Documents et téléchargements
Fiche technique
Fiche technique 2225695 Phoenix Contact QUINT4-UPS/24DC/24DC/40 2907077 Onduleur (ASI)
Fiche technique 2225695 Phoenix Contact QUINT4-UPS/24DC/24DC/40 2907077 Onduleur (ASI)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2225695 Phoenix Contact QUINT4-UPS/24DC/24DC/40 2907077 Onduleur (ASI)
Description
Intégration simple dans les réseaux grâce aux interfaces PROFINET, Ethernet/IP, EtherCAT ® et USB. Évaluation de l'état de santé (SOH) et de l'état de charge (SOC) par le système intelligent de gestion de la batterie (BMS). Détection automatique des capacités et des technologies de la batterie (VRLA-WTR, LI-ION). Surveillance du courant et de la tension de sortie ainsi que de l'alimentation et de l'arrêt manuels de l'installation. La technologie SFB déclenche sélectivement les commutateurs LS standard. Les consommateurs connectés en parallèle continuent à travailler.
