Phoenix Contact REL-IR4/LDP- 24DC/4X21 Relais 24 V/DC 6 A 4 inverseurs (RT) 10 pc(s) Piece

Relais en plastique transparent avec spécifications techniques sur la surface, présentant divers symboles et logos de certification.

Photo non contractuelle

Schéma électrique d'un relais avec contacts 11-14, 21-24, 31-34, 41-44. Relie A1 à A2 par la fermeture des contacts.

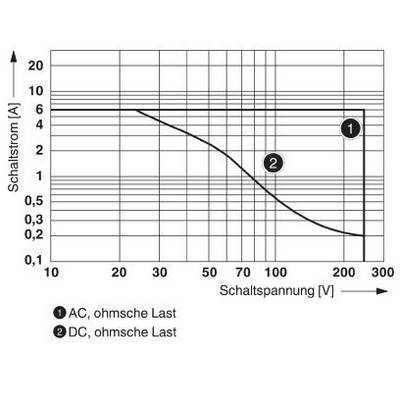

Le diagramme illustre la capacité de commutation : charges en courant alternatif et en courant continu avec une tension (0-300V) et un courant (0-8A). Courbes pour AC et DC.

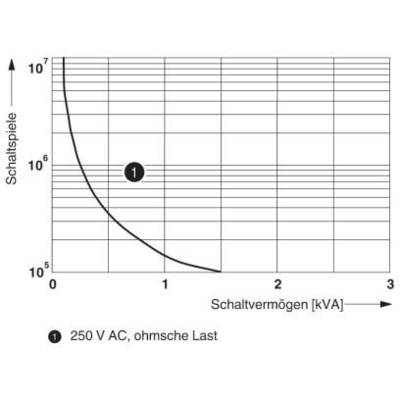

Le diagramme montre la relation entre le nombre de commutations et la capacité de commutation en kVA. La courbe indique qu'à 250V AC, avec une charge ohmique, le nombre de commutations diminue à mesure que la capacité de commutation augmente.

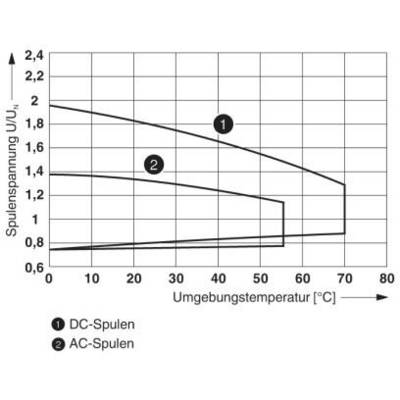

Le diagramme montre la relation entre la tension de bobinage et la température ambiante pour les bobines à courant continu (DC) et à courant alternatif (AC). La tension diminue à mesure que la température augmente.

Le diagramme montre une courbe : Facteur de réduction (0,3 à 1) en fonction de cos φ (0 à 1). La courbe descend de 1 à 0,3.

1/6

Photo non contractuelle

Type d'emballage

Piece

Type de produit

Relais

Tension nominale de la bobine

24 V/DC

Type de contact

4 inverseurs (RT)

Tension de contact (max.)

250 V DC/AC

Fiche technique (PDF)

Indisponible

Vente et expédition :

Conrad Electronic CGV

Quantité (Paquet(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Total (8,17 € / unité(s))

81,66 €

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Caractéristiques techniques

Indice de protection : RT I
Courant d'entrée typique à un : 42 ma
Tension de commutation minimale : 5 V (à 24 ma)
Courant de commutation minimal : 5 ma (à 24 V)
Courant d'appel maximal : 16 A (20 ms. N/A)
Puissance de coupure (charge résistive) maximale :
144 W (À 24 V DC)
108 W (À 60 V DC)
52 W (À 110 V DC)
48 W (À 220 V DC)
Puissance de commutation minimale : 0,12 W
Tension nominale : 2,5 kV
Isolation : isolation de base
Degré de pollution : 2
Catégorie de surtension : II

Type d'emballage: Piece

Type de produit: Relais

Type: REL-IR4/LDP- 24DC/4X21

Tension nominale de la bobine: 24 V/DC

Type de contact: 4 inverseurs (RT)

Matériau du contact: AgNi

Tension de contact (max.): 250 V DC/AC

Courant de commutation (max.): 6 A

Puissance de coupure max.: 144 W

Connexion: enfichable

Tension d'isolation: 250 V/AC

Temps de réponse: 13 ms

Temps de descente: 14 ms

Durée de vie mécanique: 2x 10⁷ cycles de commutation

Spécificités: avec bouton de test

Température min.: -40 °C

Température max.: +70 °C

Largeur: 21.2 mm

Hauteur: 27.5 mm

Profondeur: 35.6 mm

Dim.: (l x H x P) 21.2 x 27.5 x 35.6 mm

Contenu: 10 pc(s)

Conforme à la norme RoHS: oui

UKCA: oui

Documents et téléchargements

Fiche technique

Fiche technique 2225518 Phoenix Contact REL-IR4/LDP- 24DC/4X21 Relais 24 V/DC 6 A 4 inverseurs (RT) 10 pc(s) Piece

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2225518 Phoenix Contact REL-IR4/LDP- 24DC/4X21 Relais 24 V/DC 6 A 4 inverseurs (RT) 10 pc(s) Piece

Description

Relais industriels enfichables avec contacts de puissance, 2 contacts inverseurs, touche de test, LED d'état, diode de roue libre, affichage mécanique de position, polarité A1+, A2-, tension d'entrée 24 V DC

Ce texte a été traduit par une machine.
