Phoenix Contact PLC-RPT- 24DC/21/MS Module relais Tension nominale: 24 V/DC Courant de commutation (max.): 6 A 1 inverse

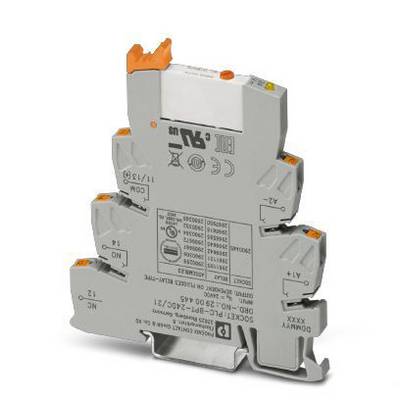

Un dispositif électrique gris à trois couches avec des boutons-poussoirs orange et des étiquettes. Utilisé à des fins de câblage et de connexion dans les tableaux de commande.

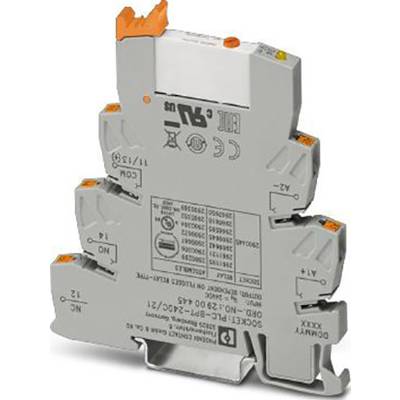

Fixation de vis avec des éléments orange et gris, affichant des données techniques sur la face avant, adaptée aux rails de montage électriques.

Schéma de circuit d'un relais avec bornes de bobine A1 et A2, symbole de diode, et bornes de contact 11, 12, 14.

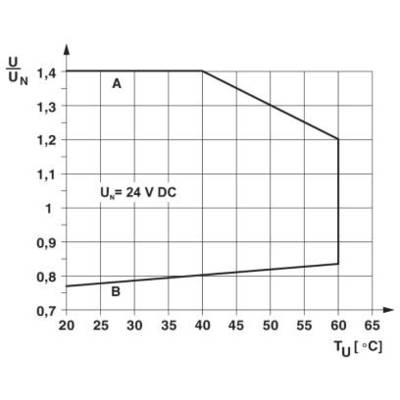

Le diagramme montre le rapport de tension (U/UN) en fonction de la température (TU). 'UN = 24 V CC'. Courbe : ascendante de 0,8 à 20°C jusqu'à 1,3 à 60°C. Marquages 'A' et 'B'.

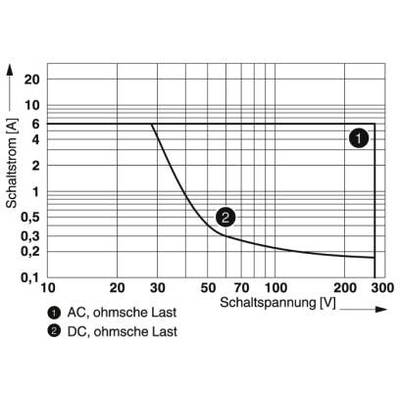

Le diagramme montre la relation entre le courant de commutation (A) et la tension de commutation (V) pour les courants alternatif et continu. La courbe décroît avec l'augmentation de la tension.

1/5

Type de produit

Module relais

Type de contact

1 inverseur (RT)

Tension nominale

24 V/DC

Tension de contact (max.)

250 V DC/AC

Courant de commutation (max.)

6 A

Fiche technique (PDF)

Vente et expédition :

Conrad Electronic CGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (17,49 € / unité(s))

€

Signaler un incident juridique

Caractéristiques techniques

Puissance dissipée dans une condition nominale de 0,22 W.
Tension de commutation maximale : 250 V AC/DC (pour des tensions supérieures à 250 V (L1, L2, L3) entre des bornes identiques des modules voisins, la plaque de séparation PLC-ATP doit être placée. Un pontage de potentiel s'effectue alors avec FBST 8-PLC... ou...FBST 500...)
Tension de commutation minimale : 5 V (à 100 ma)
Courant de commutation minimal : 10 ma (à 12 V)
Courant d'appel maximal : 10 A (4 s)
Puissance de coupure (charge résistive) maximale :
140 W (À 24 V DC)
20 W (À 48 V DC)
18 W (À 60 V DC)
23 W (À 110 V DC)
40 W (À 220 V DC)
1500 VA (À 250 V AC)
Pouvoir de coupure :
2 A (À 24 V, DC13)
0,2 A (À 110 V, DC13)
0,1 A (À 220 V, DC13)
3 A (À 24 V, AC15)
3 A (À 120 V, AC15)
3 A (À 230 V, AC15)
Position de montage: indifférente
Référence de montage : peut être rangée sans distance
Longueur de dénudage : 8 mm
Section de conducteur rigide : 0,14 mm²... 2,5 mm²
Section de conducteur flexible : 0,14 mm²... 2,5 mm²
Section de conducteur AWG : 26... 14
Catégorie de surtension III

Type de produit: Module relais

Type: PLC-RPT- 24DC/21/MS

Connexion: Push-In

Temps de réponse: 5 ms

Temps de descente: 8 ms

Type de contact: 1 inverseur (RT)

Matériau du contact: AgSnO

Tension nominale: 24 V/DC

Tension de contact (max.): 250 V DC/AC

Courant de commutation (max.): 6 A

Durée de vie mécanique: 1x 10⁷ cycles de commutation

Spécificités: avec LED

: type de protection par relais RT II

Température max.: +60 °C

Température min.: -40 °C

Longueur: 94 mm

Largeur: 6.2 mm

Hauteur: 80 mm

Dim.: (L x l x H) 94 x 6.2 x 80 mm

Contenu: 1 pc(s)

Variantes(Les prix s'entendent HT hors frais de port)

Tension de contact (max.)

Courant de commutation (max.)

Tension nominale

Type de contact

Phoenix Contact PLC-RPT- 24DC/21/MS Module relais Tension nominale: 24 V/DC Courant de commutation (max.): 6 A 1 inverseur (RT) 1 pc(s)

Code produit :2225768

Ce produit

250 V DC/AC

6 A

24 V/DC

1 inverseur (RT)

Phoenix Contact PLC-RSC- 24DC/ 1ICT/ACT Module relais Tension nominale: 24 V/DC Courant de commutation (max.): 6 A 1 NO (T) 1 pc(s)

Code produit :2209097

250 V DC/AC

6 A

24 V/DC

1 NO (T)

Phoenix Contact PLC-RPT- 24DC/ 1ICT/ACT Module relais Tension nominale: 24 V/DC Courant de commutation (max.): 6 A 1 NO (T) 1 pc(s)

Code produit :2209098

250 V DC/AC

6 A

24 V/DC

1 NO (T)

Phoenix Contact PLC-RSC- 12DC/ 1IC/ACT Module relais Tension nominale: 12 V/DC Courant de commutation (max.): 6 A 1 NO (T) 1 pc(s)

Code produit :2209099

250 V DC/AC

6 A

12 V/DC

1 NO (T)

Phoenix Contact PLC-RPT- 12DC/ 1IC/ACT Module relais Tension nominale: 12 V/DC Courant de commutation (max.): 6 A 1 NO (T) 1 pc(s)

Code produit :2209100

250 V DC/AC

6 A

12 V/DC

1 NO (T)

Phoenix Contact PLC-RPT-120UC/ 1AU/SEN Module relais Tension nominale: 120 V/AC Courant de commutation (max.): 50 mA 1 NO (T) 1 pc(s)

Code produit :2209945

30 V/AC

50 mA

120 V/AC

1 NO (T)

Phoenix Contact PLC-RPT-110UC/21/RW Module relais Tension nominale: 110 V/DC Courant de commutation (max.): 6 A 1 inverseur (RT) 1 pc(s)

Code produit :2209946

250 V DC/AC

6 A

110 V/DC

1 inverseur (RT)

Phoenix Contact PLC-RPT- 24UC/21HC/RW Module relais Tension nominale: 24 V/DC Courant de commutation (max.): 10 A 1 inverseur (RT) 1 pc(s)

Code produit :2209947

250 V DC/AC

10 A

24 V/DC

1 inverseur (RT)

Phoenix Contact PLC-RPT- 60DC/21-21 Module relais Tension nominale: 60 V/DC Courant de commutation (max.): 6 A 2 inverseurs (RT) 1 pc(s)

Code produit :2209948

250 V DC/AC

6 A

60 V/DC

2 inverseurs (RT)

Phoenix Contact PLC-RPT-120UC/21-21AU Module relais Tension nominale: 120 V/AC Courant de commutation (max.): 50 mA 2 inverseurs (RT) 1 pc(s)

Code produit :2209949

30 V/AC

50 mA

120 V/AC

2 inverseurs (RT)

Documents et téléchargements

Fiche technique

Fiche technique 2225768 Phoenix Contact PLC-RPT- 24DC/21/MS Module relais Tension nominale: 24 V/DC Courant de commutation (max.): 6 A 1 inverse

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2225768 Phoenix Contact PLC-RPT- 24DC/21/MS Module relais Tension nominale: 24 V/DC Courant de commutation (max.): 6 A 1 inverse

Description

Relais étanche RT-III. Séparation sûre selon DIN en 50178 entre la bobine et le contact.

Ce texte a été traduit par une machine.

Services sélectionnés pour vous

Phoenix Contact PLC-RPT- 24DC/21/MS Module relais Tension nominale: 24 V/DC Courant de commutation (max.): 6 A 1 inverse

Nombre

Caractéristiques techniques

Variantes(Les prix s'entendent HT hors frais de port)

Documents et téléchargements

Fiche technique

Conseils d'utilisation et de sécurité

Description

Description

Nous contacter
