![Le diagramme montre la capacité de commutation : Courbes pour 'CA, charge ohmique', 'CC, charge ohmique' et 'CC, L/R = 40 ms' avec tension [V] et courant [A].](https://asset.conrad.com/media10/isa/160267/c1/-/fr/002209097TI01/image.jpg?x=400&y=400&format=jpg&ex=400&ey=400&align=center)
1/6

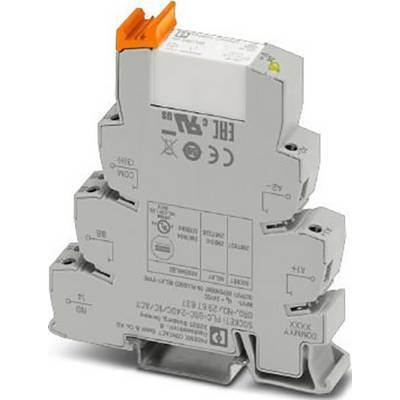

Phoenix Contact PLC-RSC- 24DC/ 1ICT/ACT Module relais Tension nominale: 24 V/DC Courant de commutation (max.): 6 A 1 NO
EAN :
Ref. fabricant :
Code produit :
Type de produit
Module relais
Type de contact
1 NO (T)
Tension nominale
24 V/DC
Tension de contact (max.)
250 V DC/AC
Courant de commutation (max.)
6 A
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
10
-
27,49 €
30
4% = 1,20 €
26,29 €
50
6% = 1,67 €
25,82 €
100
7% = 1,99 €
25,50 €
200
9% = 2,35 €
25,14 €
400
10% = 2,75 €
24,74 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Quantité minimale de commande: 10
Pièce(s): 10
Total (27,49 € / unité(s))
274,90 €
HT
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Puissance dissipée dans une condition nominale de 0,43 W.
- Tension de commutation maximale : 250 V AC/DC
- Tension de commutation minimale : 12 V (à 100 ma)
- Courant de commutation minimal : 100 ma (à 12 V DC)
- Courant d'appel max. : 165 A (20 ms)
- Puissance de coupure (charge résistive) maximale :
- 144 W (À 24 V DC)
- 58 W (À 48 V DC)
- 48 W (À 60 V DC)
- 50 W (À 110 V DC)
- 80 W (À 220 V DC)
- 1500 VA (À 250 V AC)
- Pouvoir de coupure :
- 2 A (À 24 V, DC13)
- 0,2 A (À 110 V, DC13)
- 0,2 A (À 250 V, DC13)
- 6 A (À 24 V, AC15)
- 6 A (À 120 V, AC15)
- 6 A (À 250 V, AC15)
- Position de montage: indifférente
- Référence de montage : peut être rangée sans distance
- Longueur de dénudage : 8 mm
- Section de conducteur rigide : 0,14 mm²... 2,5 mm²
- Section de conducteur flexible : 0,14 mm²... 2,5 mm²
- Section de conducteur AWG : 26... 14
- Tension d'isolation nominale : 250 V AC
- Tension nominale : 6 kV
- Isolation : isolation sûre, isolation renforcée
- Catégorie de surtension III
- Type de produit
Module relais
- Type
PLC-RSC- 24DC/ 1ICT/ACT
- Connexion
raccord à vis
- Temps de réponse
8 ms
- Temps de descente
10 ms
- Type de contact
1 NO (T)
- Matériau du contact
AgSnO2
- Tension nominale
24 V/DC
- Tension de contact (max.)
250 V DC/AC
- Courant de commutation (max.)
6 A
- Durée de vie mécanique
3x 10 7 cycles de commutation
- Spécificités
avec LED
type de protection par relais RT II
- Température max.
+60 °C
- Température min.
-40 °C
- Longueur
94 mm
- Largeur
14 mm
- Hauteur
80 mm
- Dim.
(L x l x H) 94 x 14 x 80 mm
- Contenu
1 pc(s)
Documents et téléchargements
Fiche technique
Fiche technique 2209097 Phoenix Contact PLC-RSC- 24DC/ 1ICT/ACT Module relais Tension nominale: 24 V/DC Courant de commutation (max.): 6 A 1 NO
Fiche technique 2209097 Phoenix Contact PLC-RSC- 24DC/ 1ICT/ACT Module relais Tension nominale: 24 V/DC Courant de commutation (max.): 6 A 1 NO
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2209097 Phoenix Contact PLC-RSC- 24DC/ 1ICT/ACT Module relais Tension nominale: 24 V/DC Courant de commutation (max.): 6 A 1 NO
Description
INTERFACE PLC pour courants d'appel élevés, comprenant une borne de base PLC-BSC.../ 1IC/ACT avec connexion à vis et relais miniature enfichable, pour montage sur rail NS 35/7,5, courant d'appel max. Jusqu'à 800 A, 1 contact NO, tension d'entrée 24 V DC
