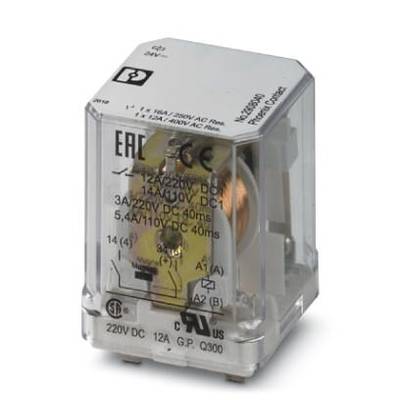

Phoenix Contact REL-PR1-24DC/1/MB Relais 24 V/DC 16 A 1 NO (T) 1 pc(s) Piece
EAN :
Ref. fabricant :
Code produit :
Type d'emballage
Piece
Type de produit
Relais
Tension nominale de la bobine
24 V/DC
Type de contact
1 NO (T)
Tension de contact (max.)
440 V/AC
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
15,83 €
3
5% = 0,79 €
15,04 €
5
7% = 1,10 €
14,73 €
10
8% = 1,31 €
14,52 €
25
10% = 1,55 €
14,28 €
50
11% = 1,81 €
14,02 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (15,83 € / unité(s))
15,83 €
HT
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts et détails
Relais simple
Nos services :
Caractéristiques techniques
- Indice de protection : RT I
- Courant d'entrée typique à un : 70 ma
- Tension de commutation minimale : 5 V (à 24 ma)
- Courant de commutation minimal : 5 ma (à 24 V)
- Courant d'appel maximal : 50 A (20 ms)
- Puissance de coupure (charge résistive) maximale :
- 384 W (À 24 V DC)
- 900 W (À 60 V DC)
- 1540 W (À 110 V DC)
- 2640 W (À 220 V DC)
- Puissance de commutation minimale : 120 mW
- Tension nominale : 4 kV
- Degré de pollution : 3
- Catégorie de surtension III
- Type d'emballage
Piece
- Type de produit
Relais
- Type
REL-PR1-24DC/1/MB
- Tension nominale de la bobine
24 V/DC
- Type de contact
1 NO (T)
- Matériau du contact
AgNi
- Tension de contact (max.)
440 V/AC
- Courant de commutation (max.)
16 A
- Puissance de coupure max.
2640 W
- Connexion
enfichable
- Tension d'isolation
4 kV
- Temps de réponse
20 ms
- Temps de descente
15 ms
- Durée de vie mécanique
2x 10 7 cycles de commutation
- Spécificités
enfichable
- Température min.
-40 °C
- Température max.
+70 °C
- Largeur
38.6 mm
- Hauteur
36.1 mm
- Profondeur
45.5 mm
- Dim.
(l x H x P) 38.6 x 36.1 x 45.5 mm
- Contenu
1 pc(s)
- Conforme à la norme RoHS
oui
Documents et téléchargements
Fiche technique
Fiche technique 2225720 Phoenix Contact REL-PR1-24DC/1/MB Relais 24 V/DC 16 A 1 NO (T) 1 pc(s) Piece
Fiche technique 2225720 Phoenix Contact REL-PR1-24DC/1/MB Relais 24 V/DC 16 A 1 NO (T) 1 pc(s) Piece
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2225720 Phoenix Contact REL-PR1-24DC/1/MB Relais 24 V/DC 16 A 1 NO (T) 1 pc(s) Piece
Description
Relais haute performance enfichable avec contacts de puissance, spécialement conçu pour la commutation de charges DC élevées, 1 contact NO, aimant soufflant, tension de bobine : 24 V DC
