Oscilloscope manuel GW Instek GDS-307 70 MHz 2 canaux 1 Géch/s 5 Mpts appareil manuel, mémoire numérique (DSO), fonction
EAN :
Ref. fabricant :
Code produit :
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
1 465,83 €
3
2% = 35,76 €
1 430,07 €
5
3% = 49,98 €
1 415,85 €
10
4% = 59,51 €
1 406,32 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Total (1 465,83 € / unité(s))
1 465,83 €
HT
dont 0,42 € d’éco-part
Points forts et détails

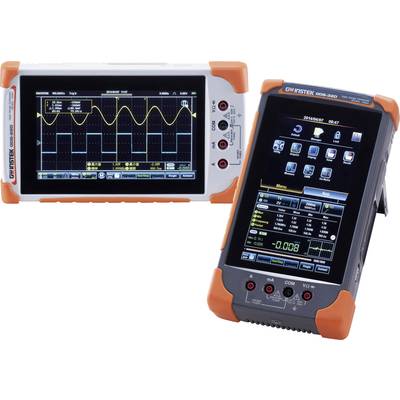

Oscilloscope à mémoire numérique portable GDS-307
- Largeur de bande : 70 MHz
- 2 canaux
- Fréquence d'échantillonnage : 1 Géch/s
- Profondeur de mémoire 5 Mpts
- Ecran Full Touch 17,7 cm
- Multimètre numérique
- Fonction de mesure de la température
Caractéristiques techniques
- Multimètre : catégorie de mesure CAT III 300 V, CAT II 600 V
- Impédance: 10 MΩ
- Plage de mesure de tension continue : 0,001 mV - 1000 V
- Plage de mesure de tension alternative : 0,001 mV - 700 V
- Plage de mesure de courant continu/alternatif : 10 mA - 10 A
- Plage de mesure de résistance : 50 Ω - 5 MΩ
- Test de diode
- Test de continuité acoustique
- Plage de mesure : -50 à +1000 °C
- Type de sonde : B, E, J, K, N, R, S, T
- Type de produit
Oscilloscope manuel
- Bande passante
70 MHz
- Fréquence d'échantillonage par canal
1 Géch/s
- Affichage
Écran couleur tactile TFT
- Taille de l'écran
17.7 cm
- Spécificités
appareil manuel
mémoire numérique (DSO)
fonctions multimètre
- Base de temps
5 ns - 100 s/div
- Nombre d’entrées analogiques max.
3
d'usine (sans certificat)
- Catégorie de mesure
CAT II 300 V
- Déviation verticale
2 mV - 10 V/div
- Impédance d'entrée
1 MΩ
- Borne d'entrée
AC/DC/GND
- Tension d'entrée
300 V
- Alim.
100 - 240 V/AC, 7.4 V 6100 mAh Li-Po
- Dim.
(L x l x H) 60 x 240 x 136 mm
- Poids
1.5 kg
- Ecran
800 x 480 pixels pixels
- Largeur
240 mm
- Hauteur
136 mm
- Longueur
60 mm
- Interfaces
USB
- Profondeur de mémoire par canal
5 Mpts
- Type
GDS-307
- Résolution
800 x 480 pixels
- Modes de fonctionnement
Y-t/X-Y
Documents et téléchargements
Fiche technique
Fiche technique 1321063 Oscilloscope manuel GW Instek GDS-307 70 MHz 2 canaux 1 Géch/s 5 Mpts appareil manuel, mémoire numérique (DSO), fonction
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 1321063 Oscilloscope manuel GW Instek GDS-307 70 MHz 2 canaux 1 Géch/s 5 Mpts appareil manuel, mémoire numérique (DSO), fonction
Conseils d'utilisation et de sécurité 1321063 Oscilloscope manuel GW Instek GDS-307 70 MHz 2 canaux 1 Géch/s 5 Mpts appareil manuel, mémoire numérique (DSO), fonction
Conseils d'utilisation et de sécurité 1321063 Oscilloscope manuel GW Instek GDS-307 70 MHz 2 canaux 1 Géch/s 5 Mpts appareil manuel, mémoire numérique (DSO), fonction
Description
Attention : Cet article est réservé aux Professionnels. Seules les commandes effectuées sur cet article en tant que Professionnel pourront être honorées.
L'oscilloscope à mémoire numérique permet de capter les signaux de manière fiable et rapide pour les laboratoires de mesure et le développement. Grâce à son grand écran couleur et son menu intuitif, son utilisation est des plus simples. L'écran multi-touch permet une commande gestuelle simple et précise et la représentation des signaux en mode portrait ou paysage. Un multimètre numérique à part entière avec fonction de mesure de courant est intégré et peut être utilisé simultanément au mode DSO.
L'oscilloscope à mémoire numérique permet de capter les signaux de manière fiable et rapide pour les laboratoires de mesure et le développement. Grâce à son grand écran couleur et son menu intuitif, son utilisation est des plus simples. L'écran multi-touch permet une commande gestuelle simple et précise et la représentation des signaux en mode portrait ou paysage. Un multimètre numérique à part entière avec fonction de mesure de courant est intégré et peut être utilisé simultanément au mode DSO.
Modèle
- Mémoire pour 30000 formes de signal (120 Mo de mémoire flash interne)
- Port USB
- Mode de mesure simultané DMM et DSO
- 36 fonctions de mesure automatiques
- Ecran multi-touch avec commande gestuelle
- Fonctions curseur
- Mode X-Y
- Menu multilingue
- Pack d'accus Li-Po intégré pour env. 4 heures de mesure
Contenu de la livraison
- Sonde 100 MHz
- 2 cordons de mesure de sécurité
- Bloc d'alimentation
- Câble d'alimentation
- Mallette
- Sacoche
- Bandoulière
- Mode d'emploi sur CD.
Avertissement
Mode d'emploi pas disponible en français.
