Connecteurs de câbles à fibres optiques

Lors de l'achat de câbles à fibres optiques, vous avez le choix entre différentes normes pour les connexions mâles. La perte d'insertion est un critère de qualité important lors de la sélection du connecteur approprié. Plus elle est faible, plus la qualité de la connexion est bonne. En outre, il existe une valeur moyenne pour chaque connecteur pour le nombre de cycles d'accouplement (comprenant un processus de raccordement et un processus de démontage) que celui-ci dépasse.

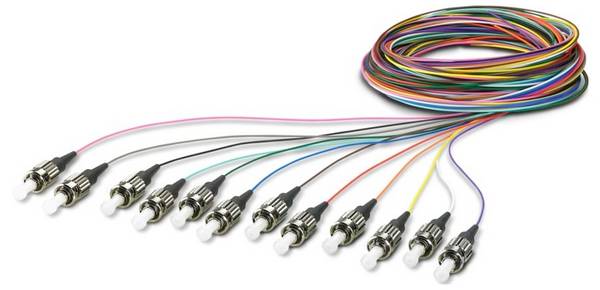

• La fiche FC n'a plus d'importance aujourd'hui dans la connexion des réseaux locaux, mais elle est encore très populaire en raison de la très bonne stabilité de la connexion dans les domaines de la mesure et de la médecine, ainsi que dans le domaine du couplage des fibres de lasers. L'installation de fibre optique pour LAN et WAN peut encore être réalisée avec des connecteurs FC.

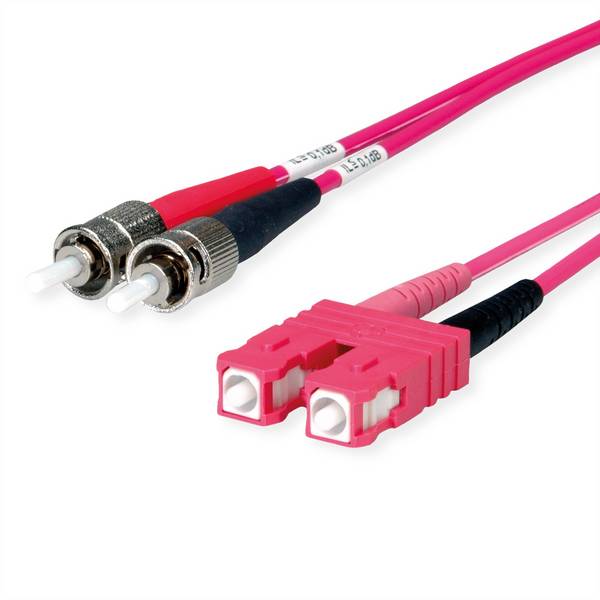

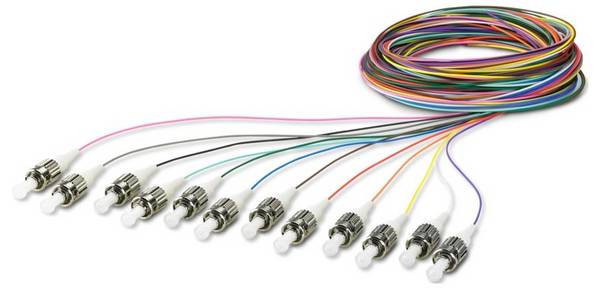

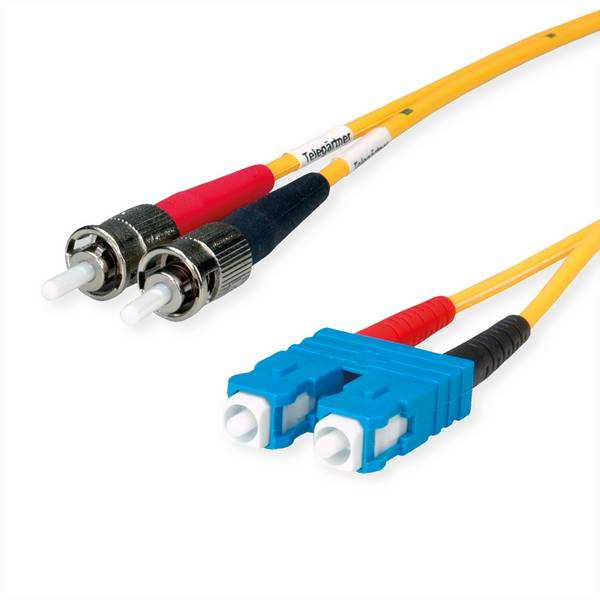

• La fiche mâle ST (ST for straight Tip) a remplacé l'ancienne norme de la fiche mâle F-SMA et est fixée sur l'appareil à l'aide d'un connecteur à baïonnette. En outre, il dispose d'une protection anti-torsion pour protéger le câble lors du branchement. En plus de la fiche SC, la fiche ST est une norme valide pour les câbles de pose. Cependant, pour les nouvelles installations dans le câblage universel de bâtiment, vous devriez plutôt accéder à la norme SC. Pour les installations plus anciennes avec connecteurs ST existants, vous pouvez continuer à utiliser des connecteurs ST conformes à la norme de câblage.

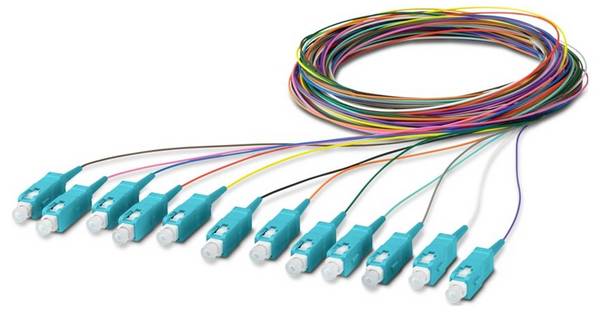

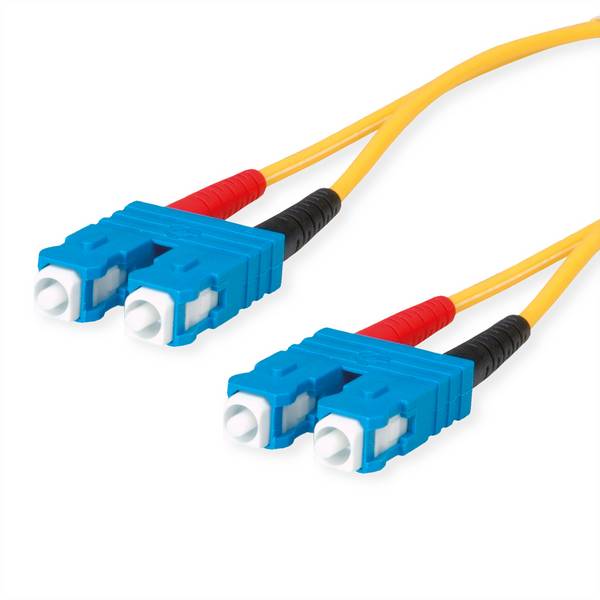

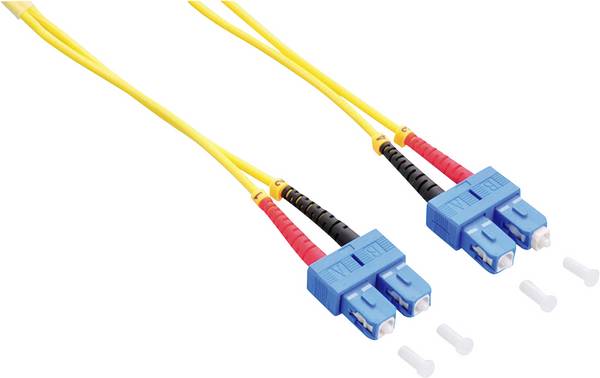

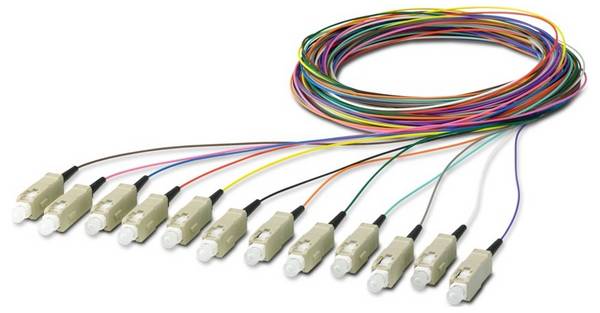

• Le connecteur SC est la norme de connecteur recommandée pour les câbles de pose was, ce qui le rend particulièrement pertinent pour le câblage universel de bâtiment et donc pour les installations FTTH par exemple.

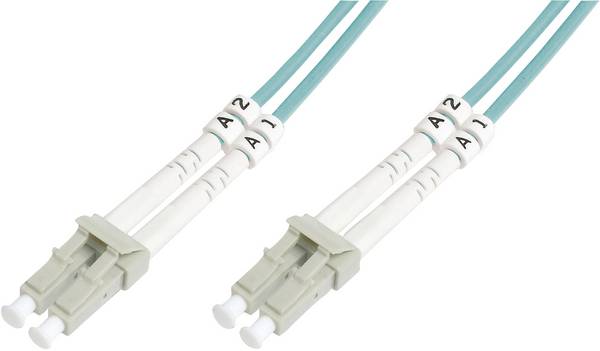

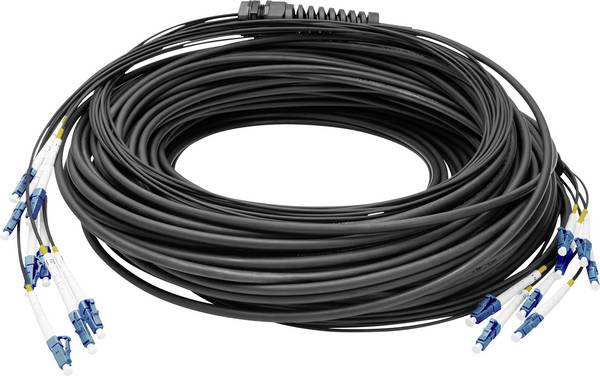

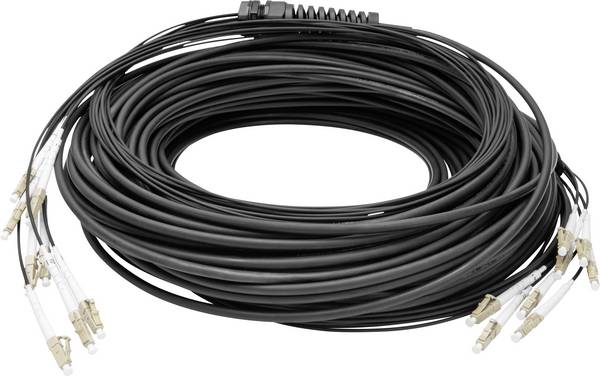

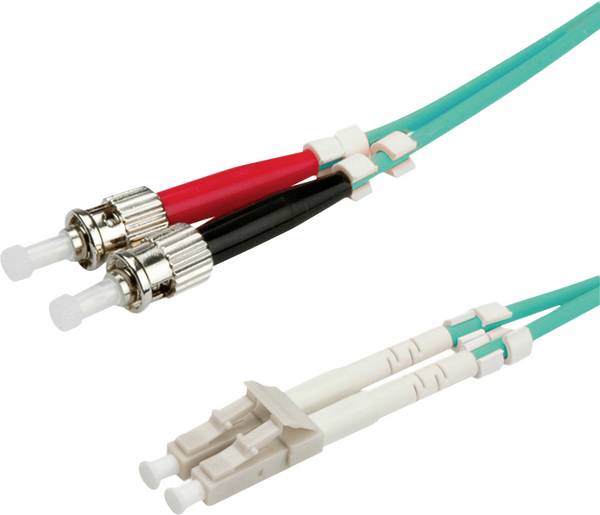

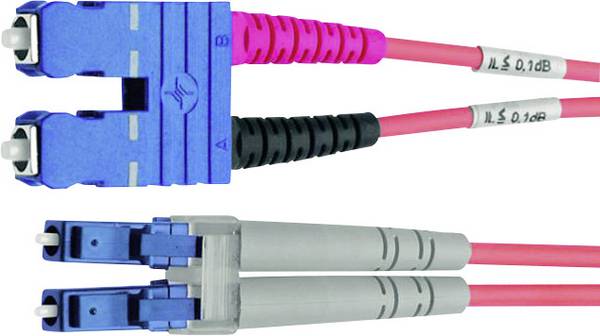

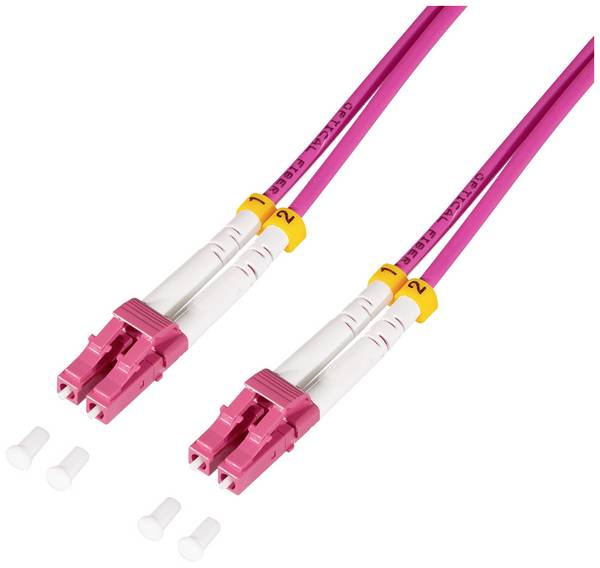

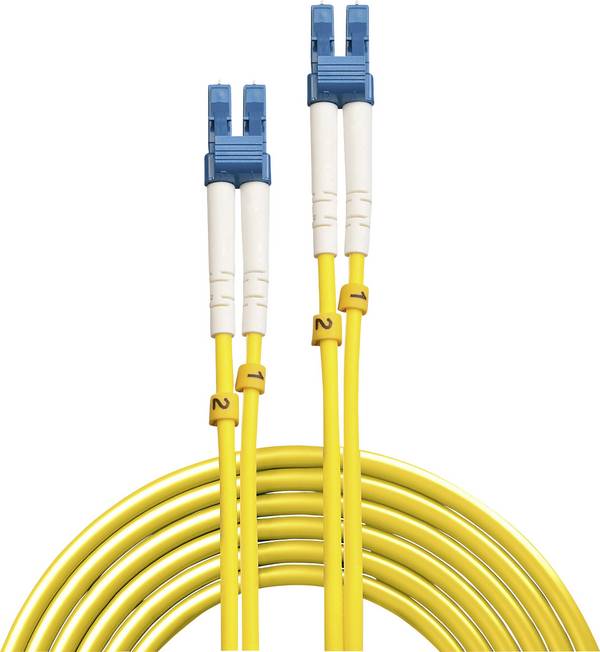

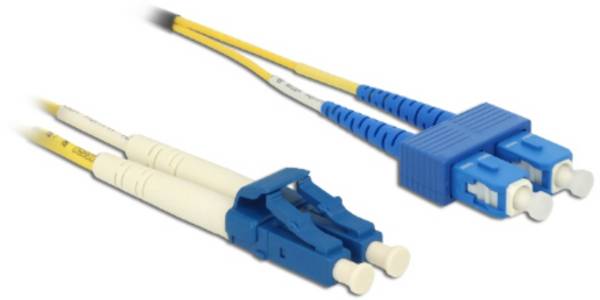

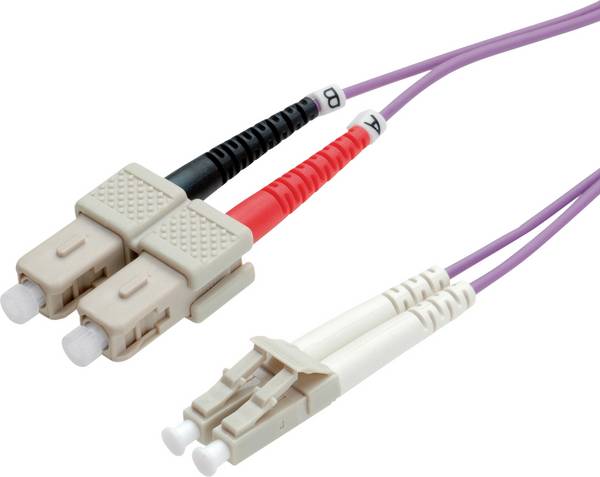

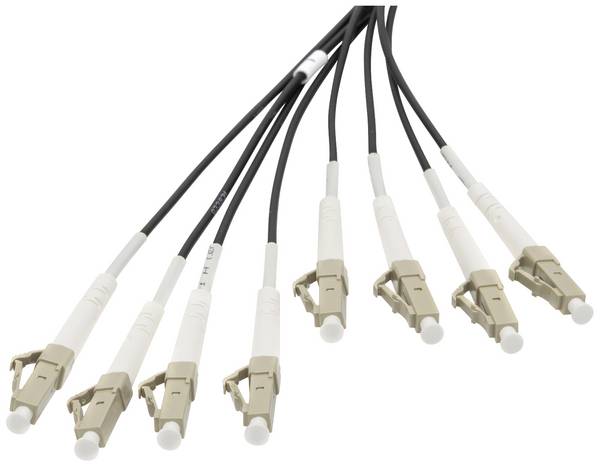

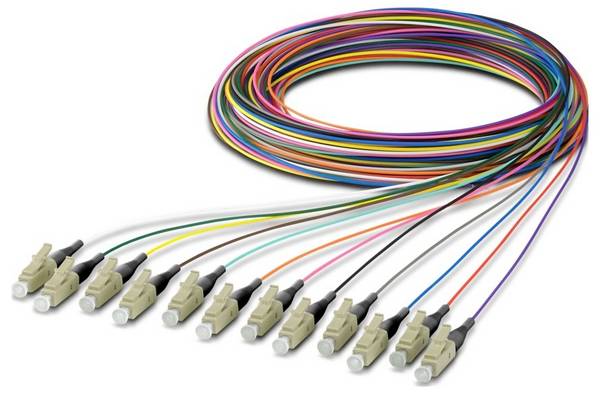

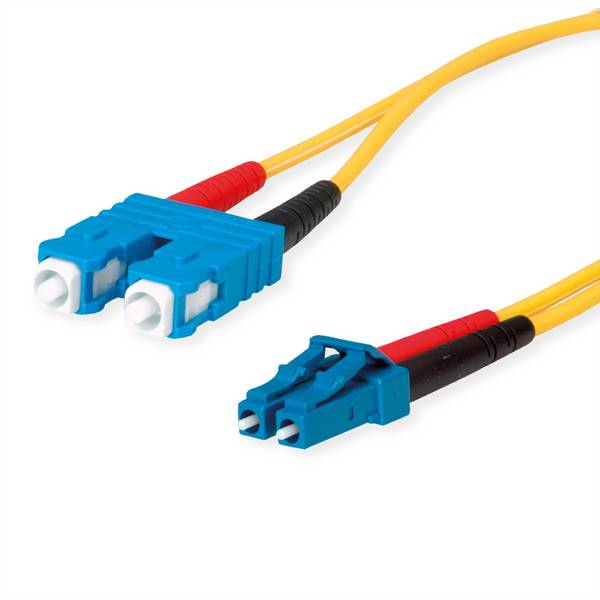

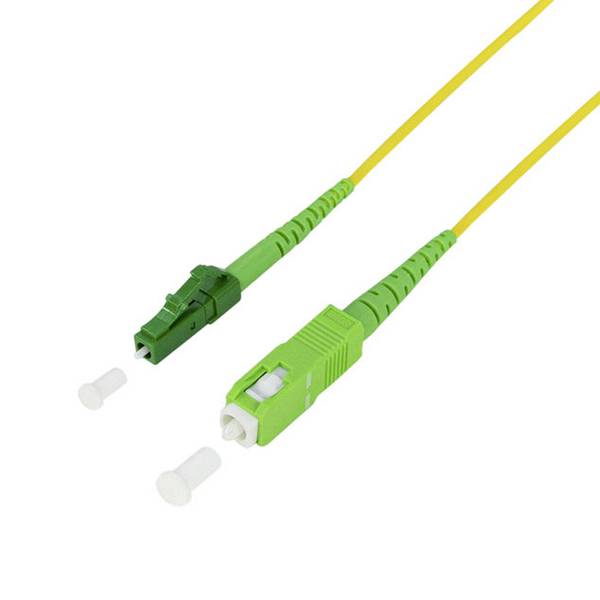

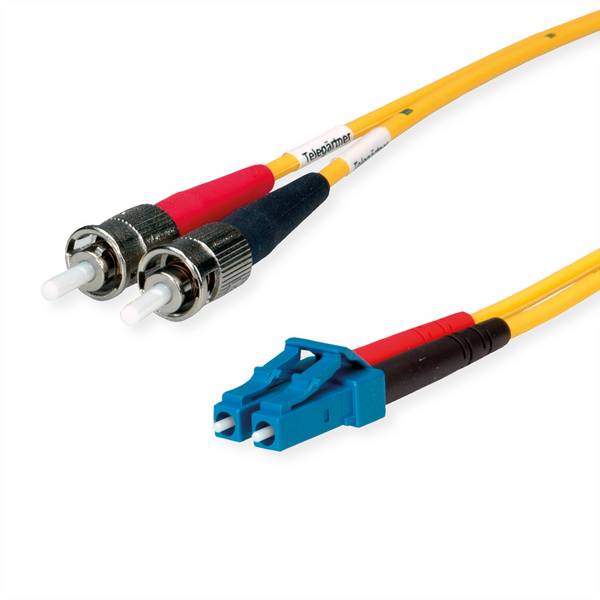

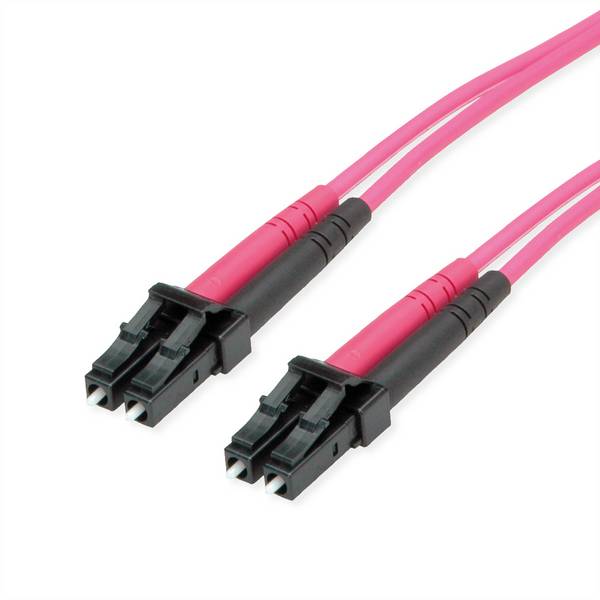

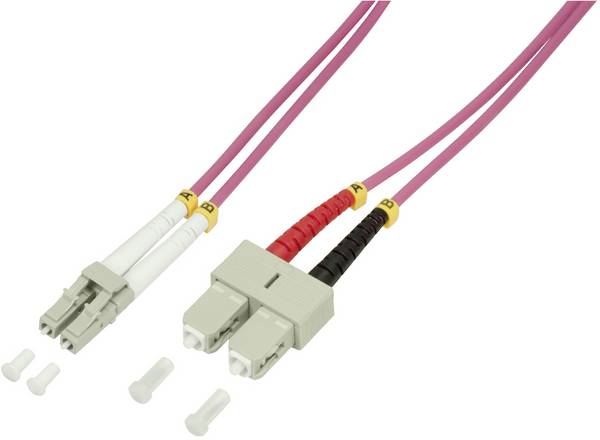

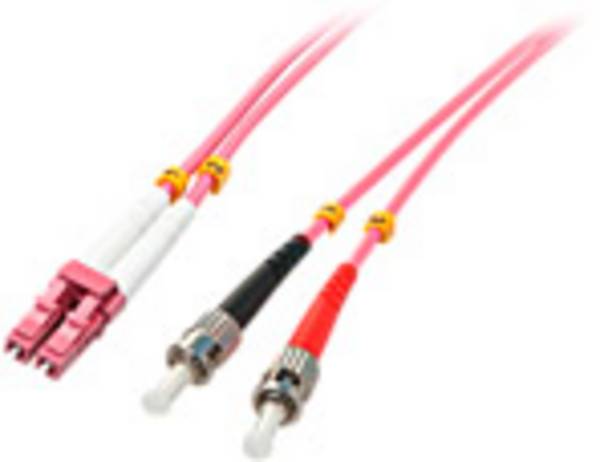

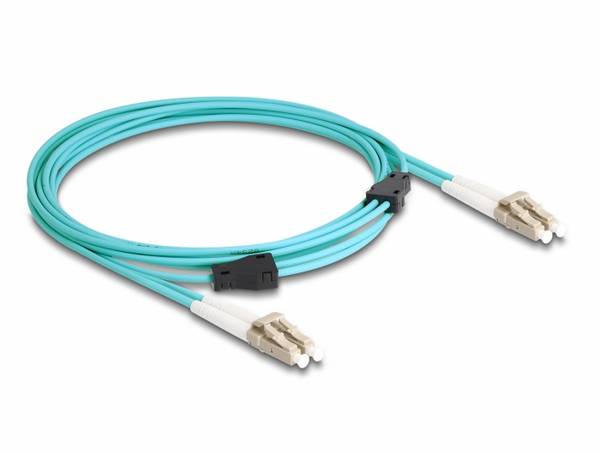

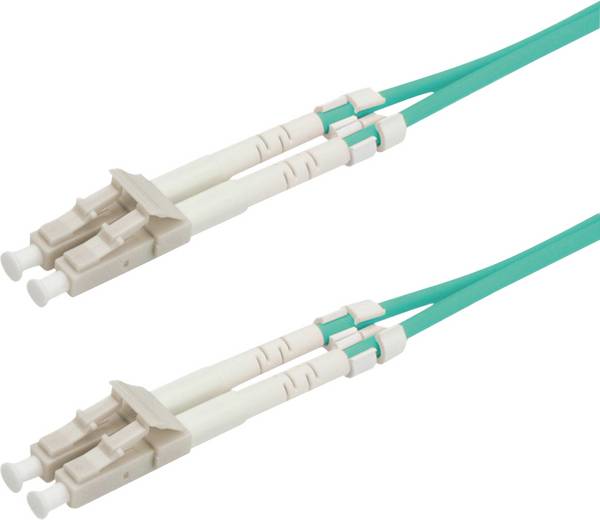

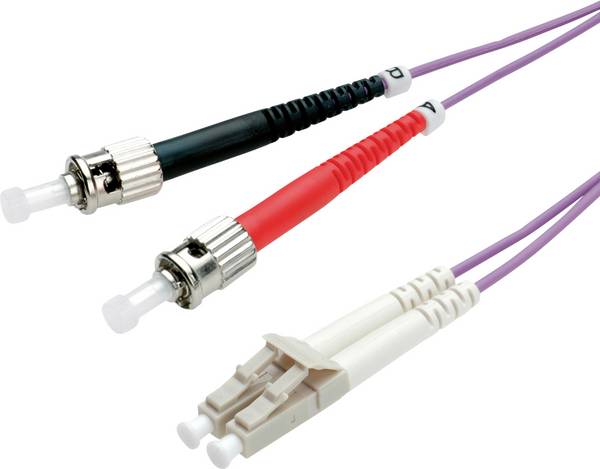

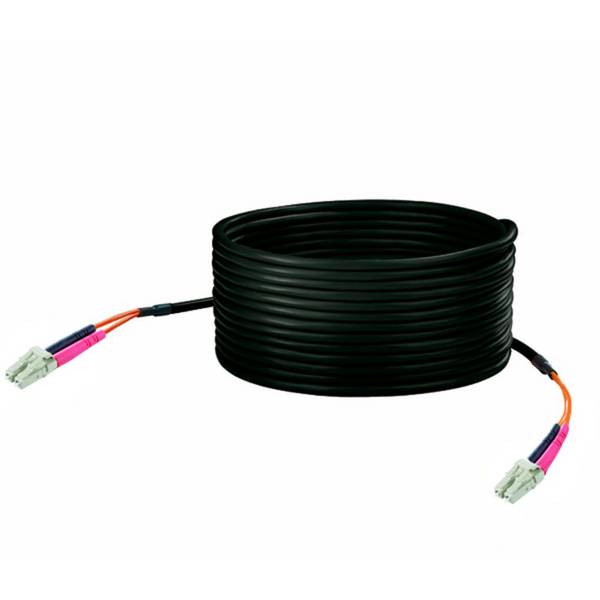

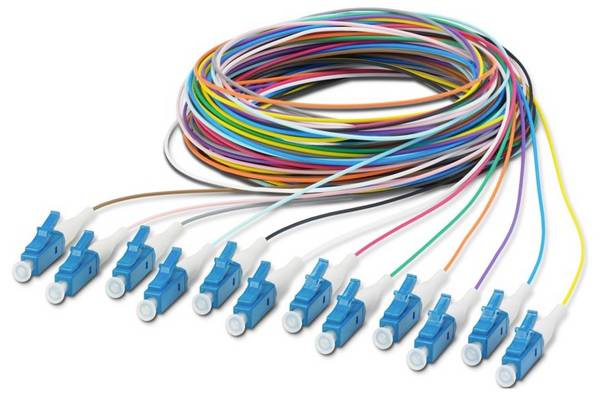

• La fiche LC est principalement utilisée sur les appareils actifs, par exemple sur les commutateurs, en raison de sa forme compacte. Cependant, il ne dispose pas d'une protection anti-torsion, ce qui en fait moins adapté pour le raccordement à des appareils terminaux. Pour cette raison, les câbles à fibres optiques destinés à relier un composant actif comme un commutateur à un appareil terminal sont souvent combinés avec une fiche LC sur l'un et une fiche ST sur l'autre. En revanche, les câbles de pose qui doivent intégrer un commutateur dans le câblage du bâtiment sont généralement réalisés avec un connecteur SC pour le câblage côté bâtiment et un connecteur LC pour le câblage du composant actif à l'autre extrémité.
• Le connecteur MTRJ est doté d'une seule prise pour couvrir plusieurs fibres. Si vous avez besoin de deux connecteurs pour chacune des deux fibres pour d'autres câbles à fibres optiques par extrémité de câble et que vous pouvez donc, en principe, faire des erreurs dans le câblage en connectant l'extrémité d'arrivée ou de réception des deux côtés, cela n'est pas possible avec le connecteur MTRJ. Cependant, la norme de câble n'a pas pu s'imposer pour la plupart des cas d'utilisation, car elle présente d'autres inconvénients. Par exemple, il ne dispose pas d'une protection anti-torsion et ne dépasse donc en moyenne que 500 cycles d'accouplement.
