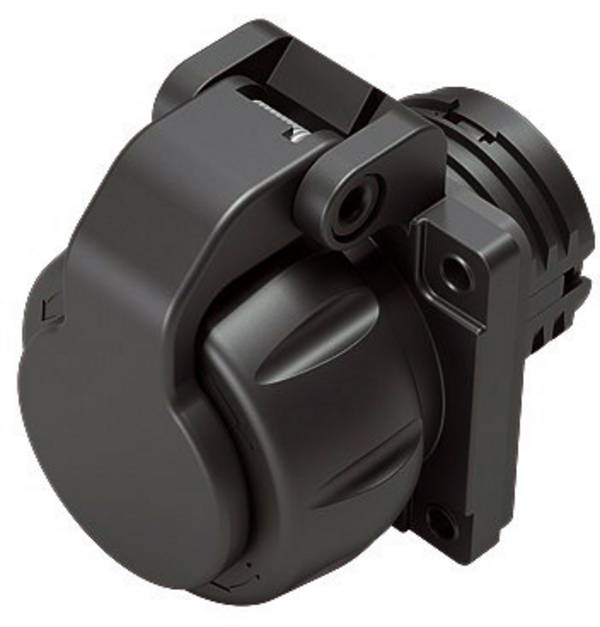

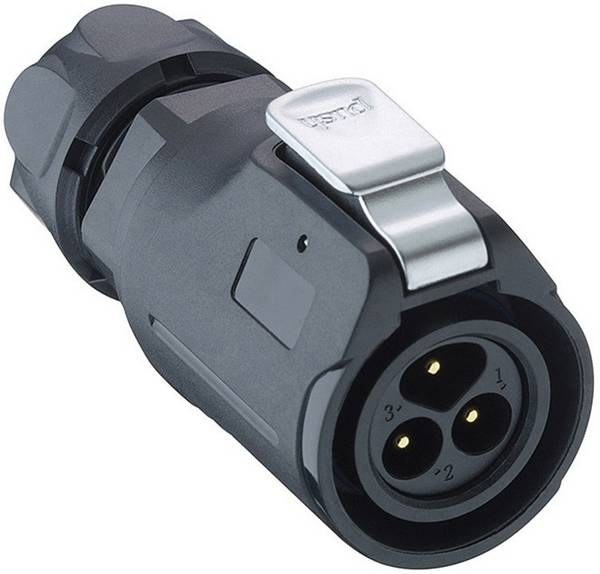

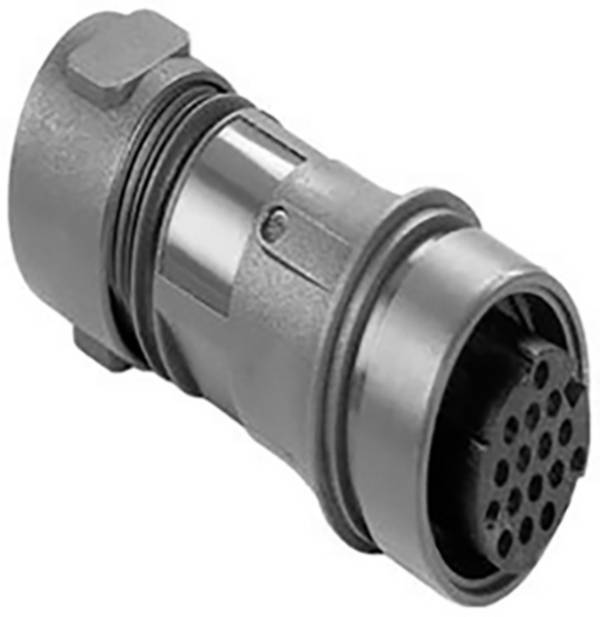

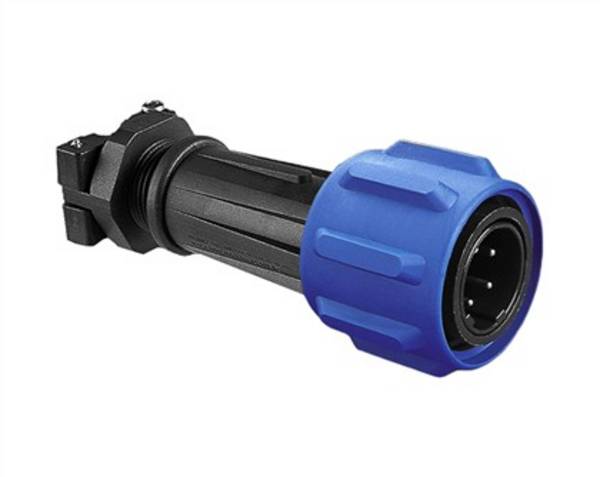

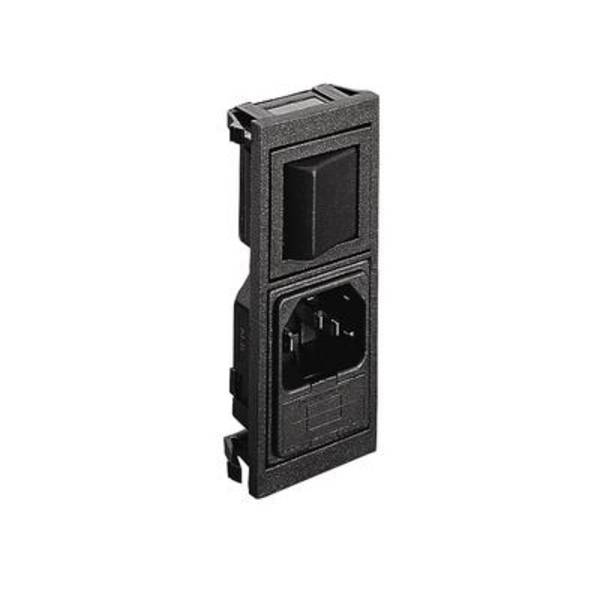

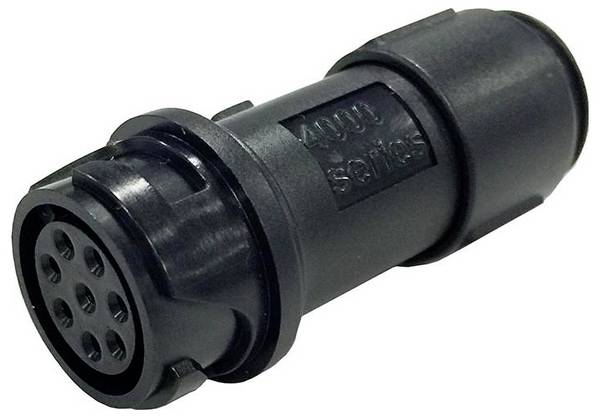

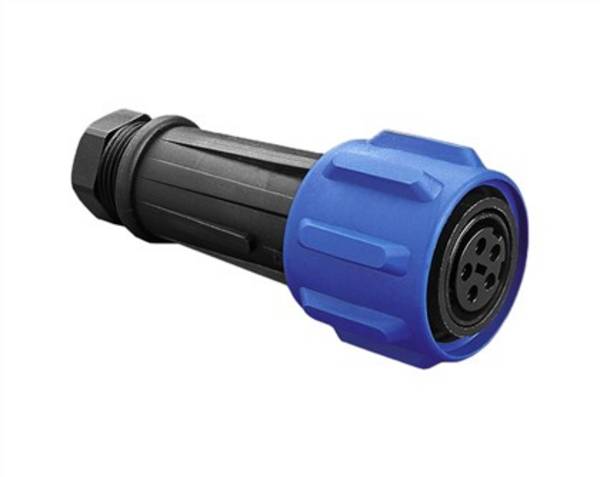

connecteur rond

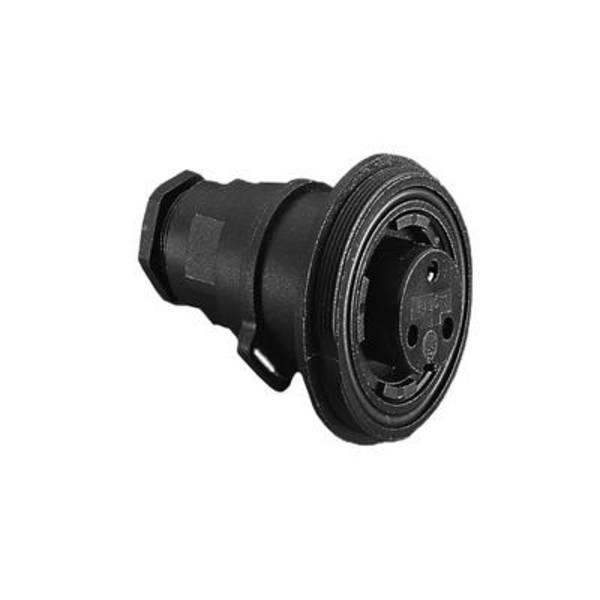

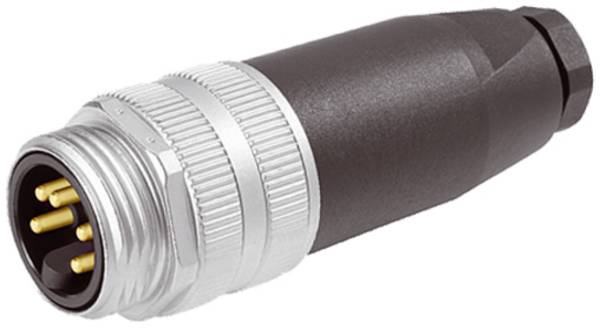

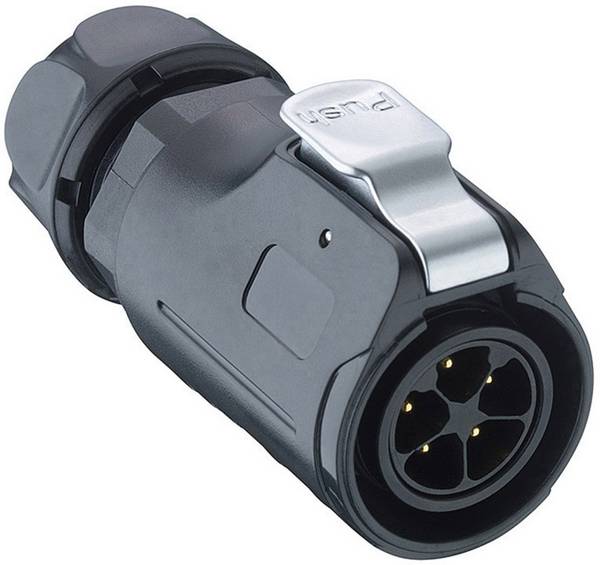

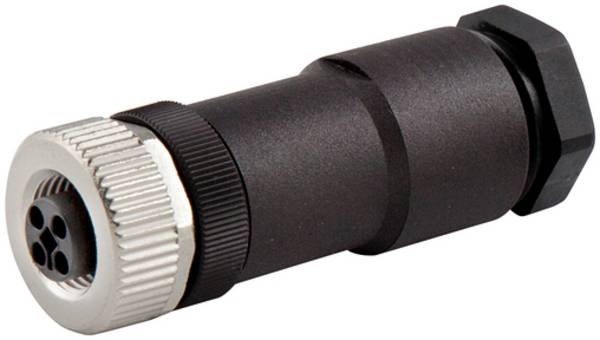

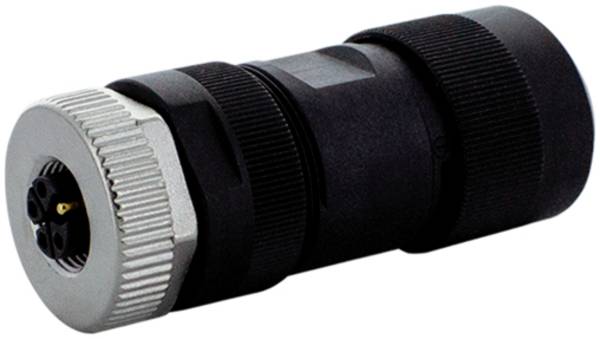

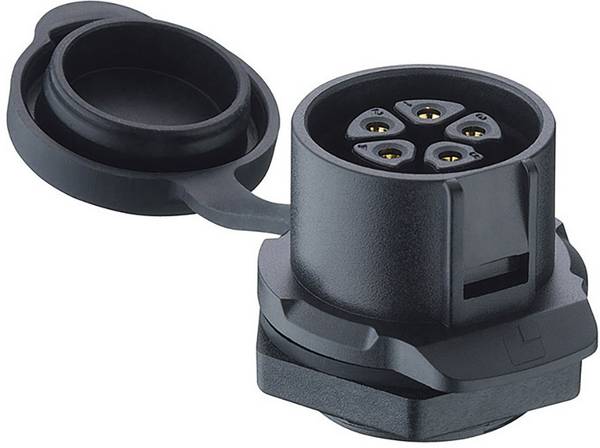

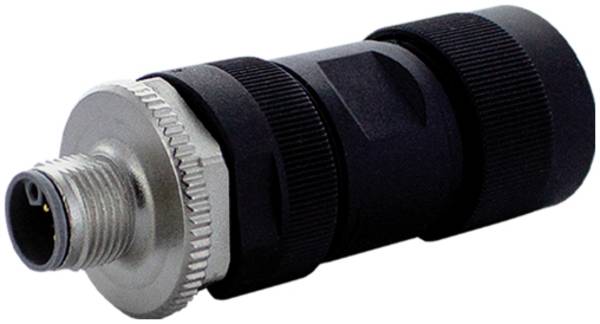

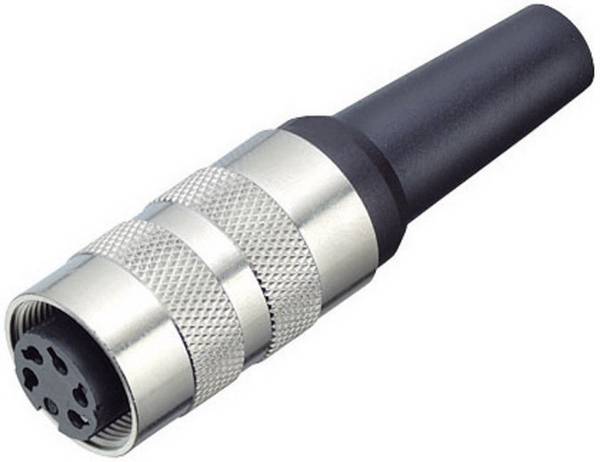

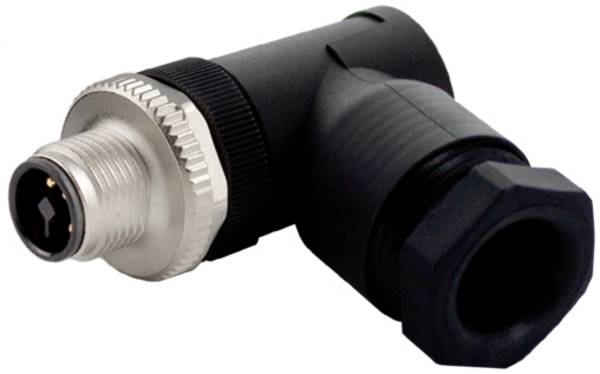

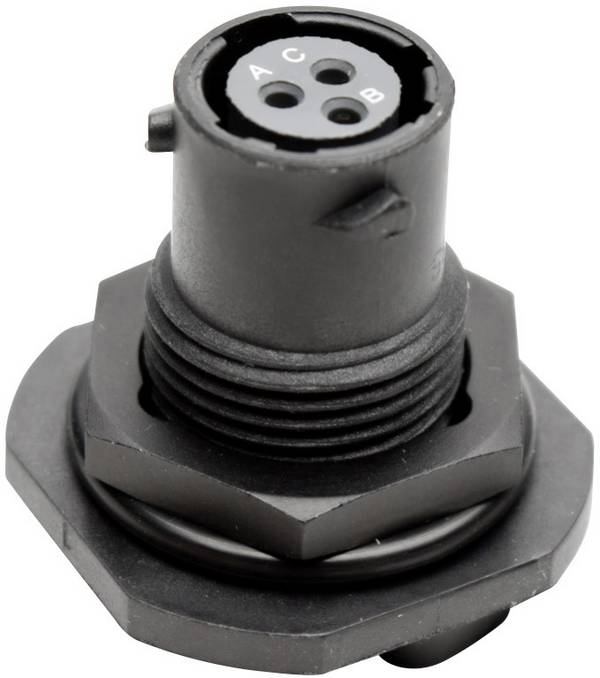

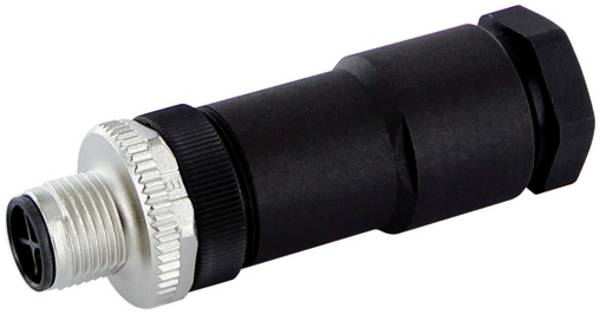

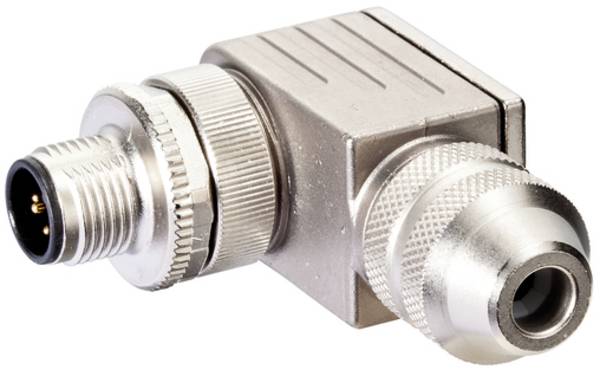

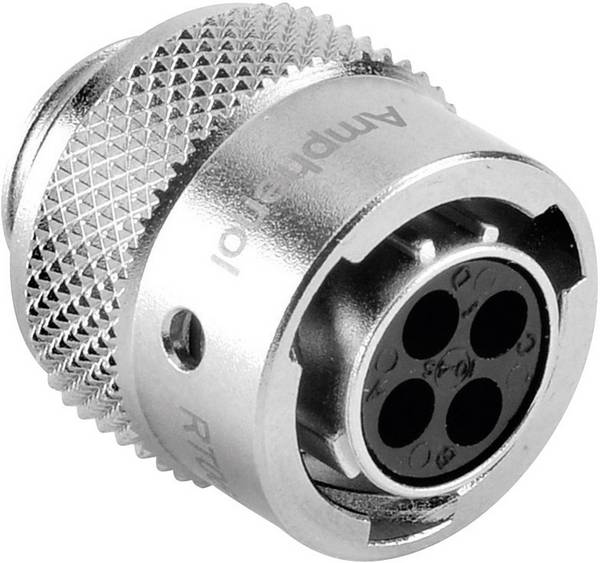

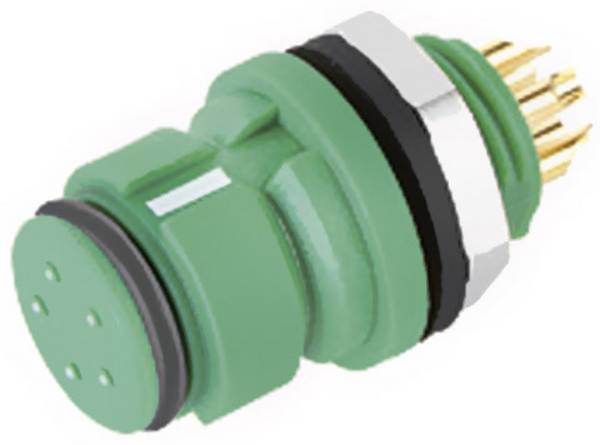

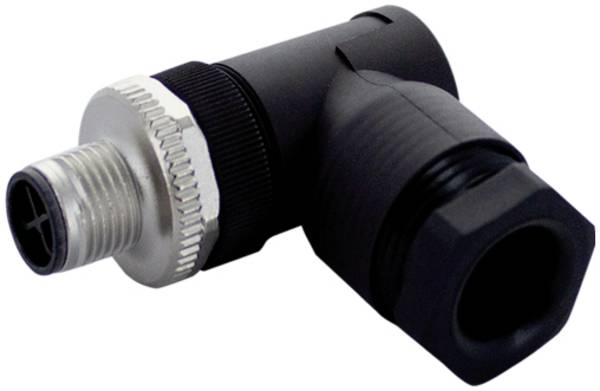

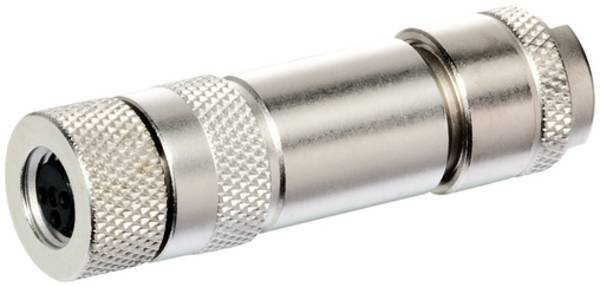

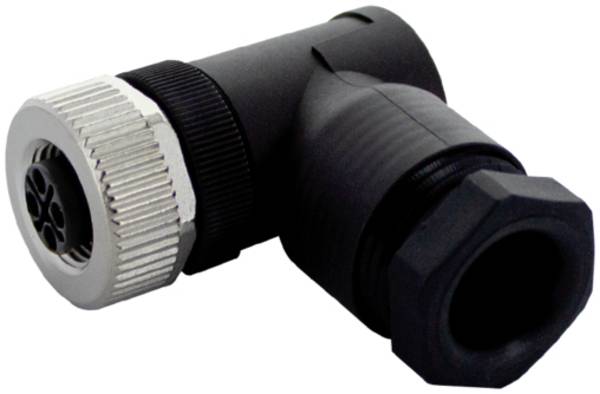

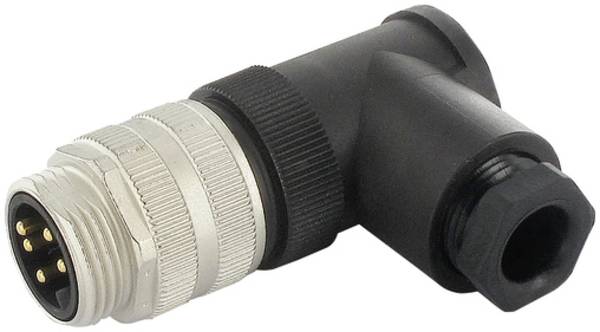

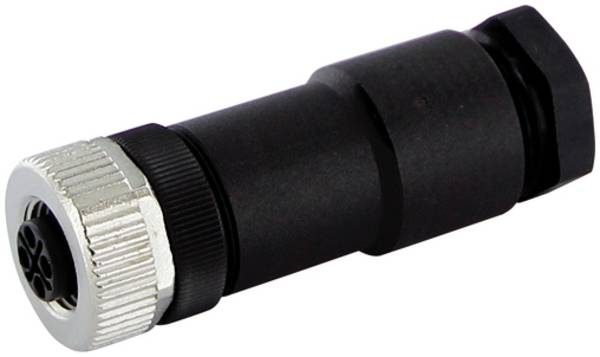

Cosse cylindrique mâle

En principe, les relais servent à commuter des charges plus importantes au moyen de petites tensions pour pouvoir commuter à des points éloignés sans avoir à entraîner la grande charge au point de commutation. Pour ce faire, on utilise un électroaimant qui attire (ou se déforme) le courant de commutation lors de la mise en place et qui, par une mécanique, ferme ou ouvre ou alterne les contacts de la charge à commuter. Ainsi, une séparation galvanique de la...

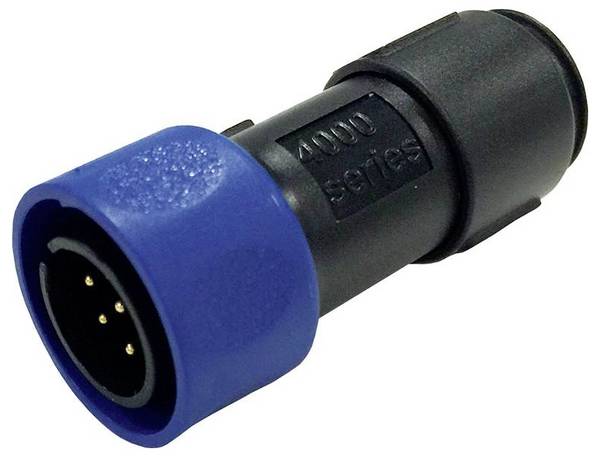

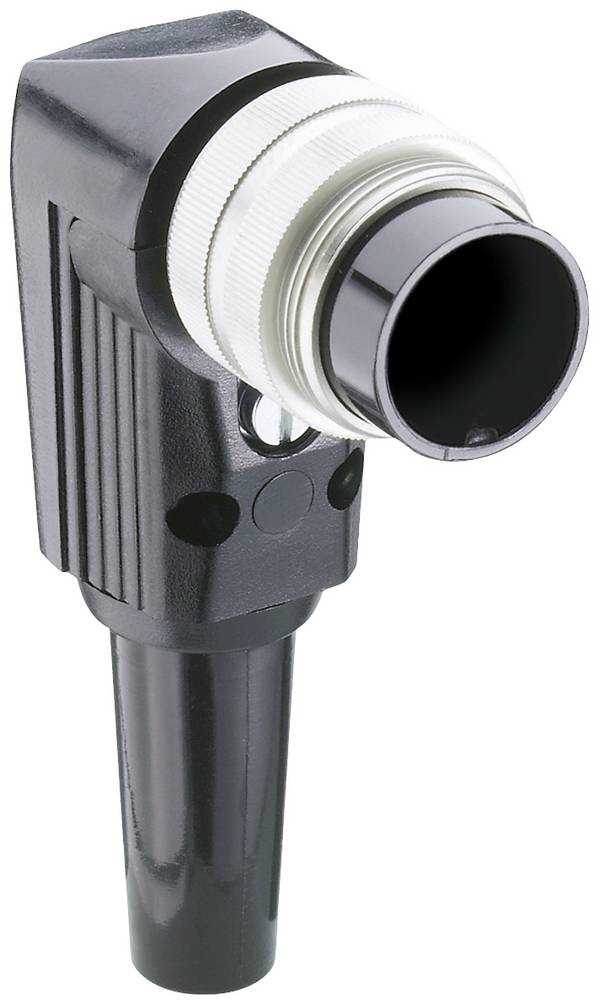

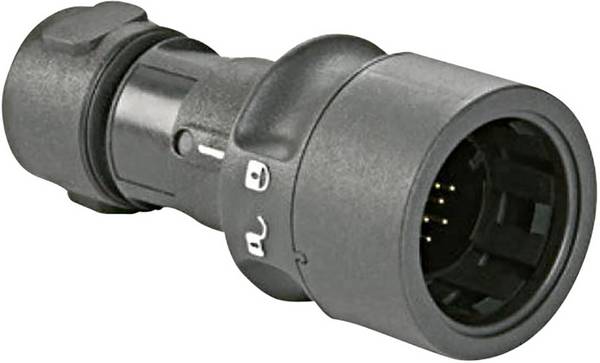

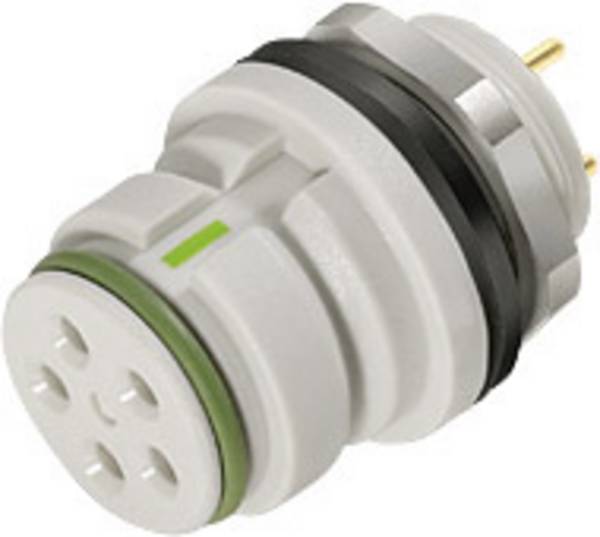

Que sont les connecteurs ronds ?

Les connecteurs sont utilisés pour raccorder ou débrancher des câbles pour le courant électrique. La désignation spéciale « rond » se réfère ici à la forme extérieure de base des connecteurs.

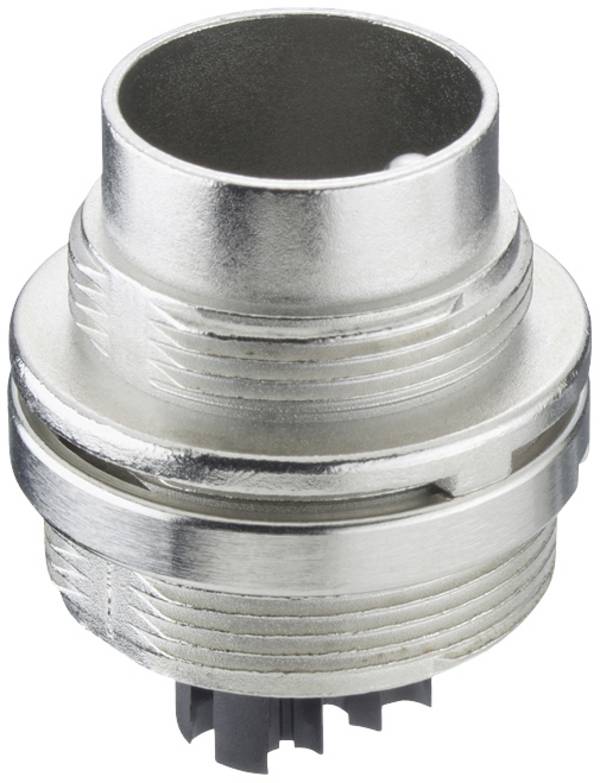

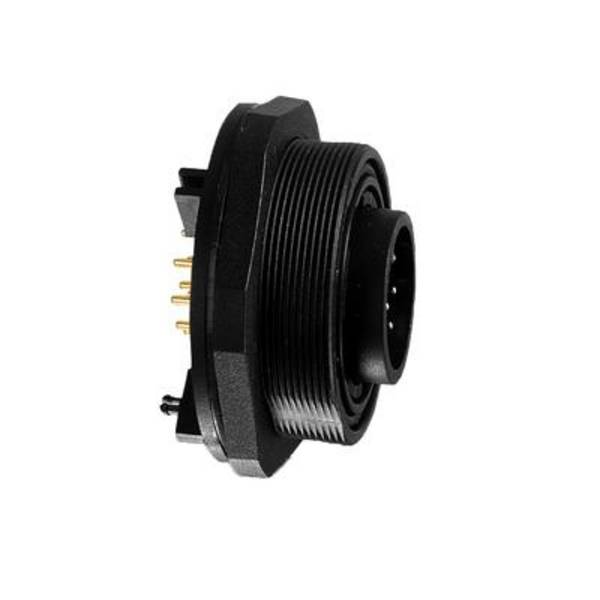

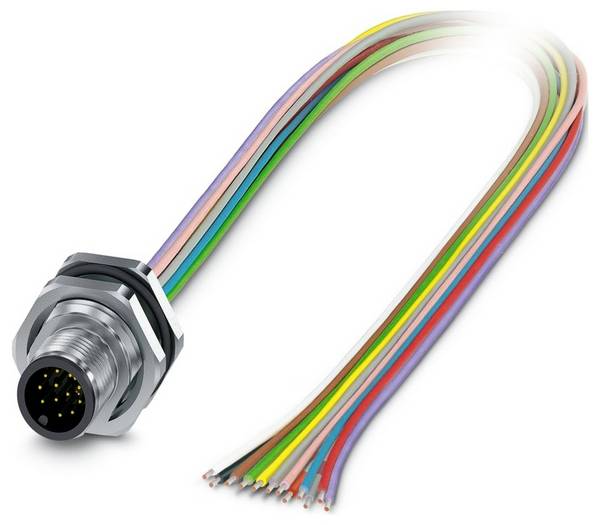

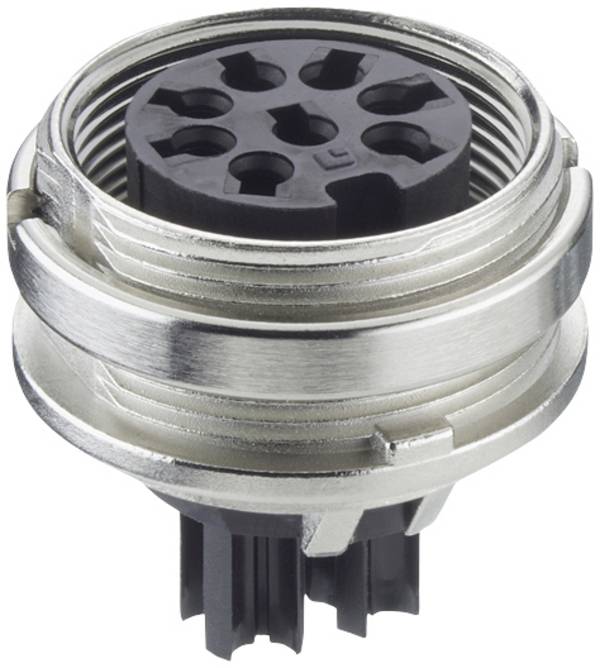

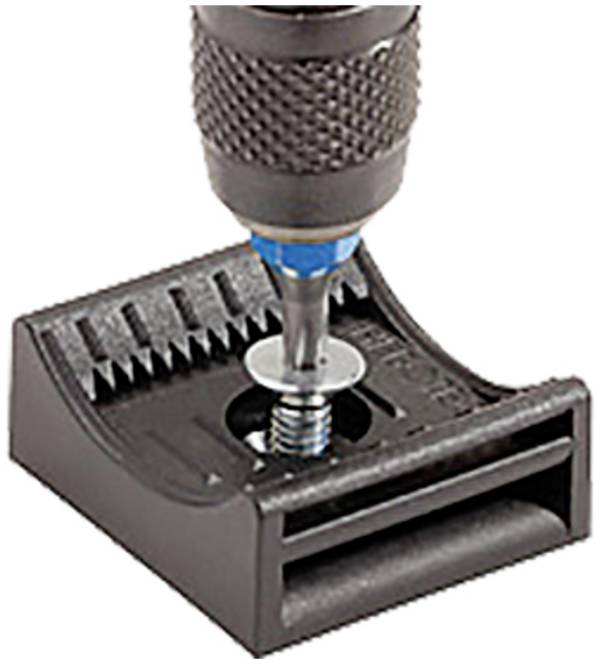

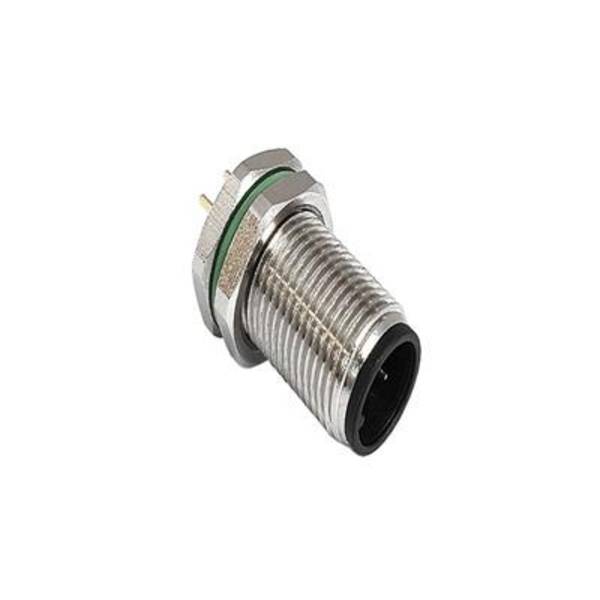

Les connecteurs se composent d'un boîtier d'environnement en métal ou en plastique dans lequel les éléments de fixation se trouvent dans un milieu isolant. Les éléments de fixation sont conçus sur le côté à raccorder pour pouvoir accueillir l'équivalent du connecteur rond. Des connecteurs sont montés sur le panneau arrière pour les câbles de vissage, de soudure ou de sertissage. Il existe également des modèles avec broches à souder pour le montage sur circuit imprimé. La section des contacts et des douilles ainsi que le matériau utilisé pour cela varient en fonction du domaine d'utilisation et de la stabilité nécessaire.

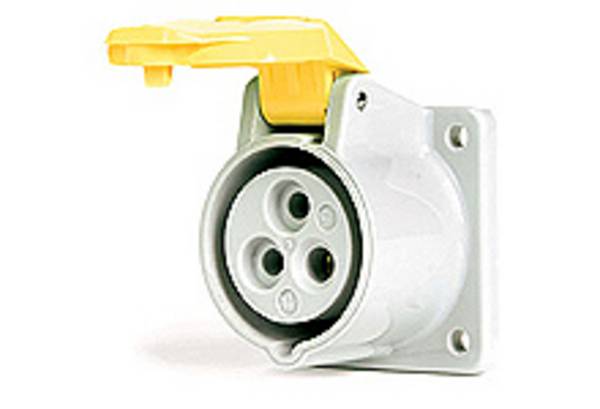

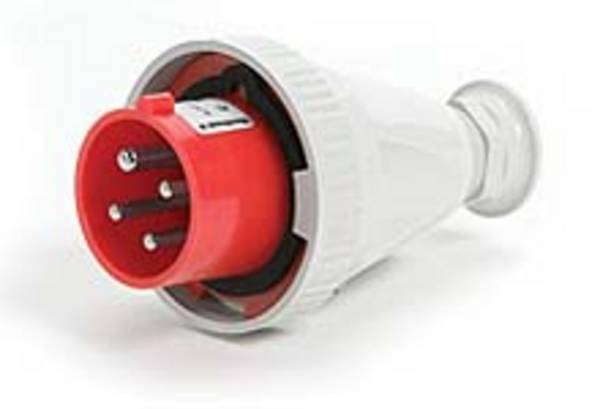

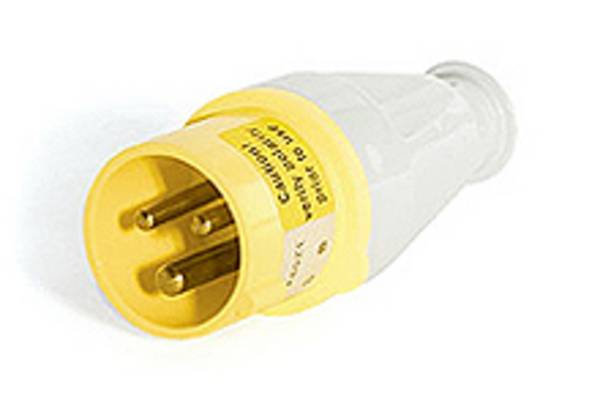

Connexions de connexion de force pour les connecteurs ronds

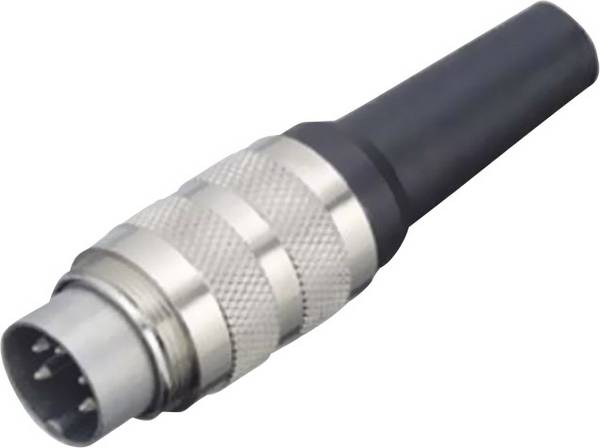

Différentes normes pour connecteurs ronds

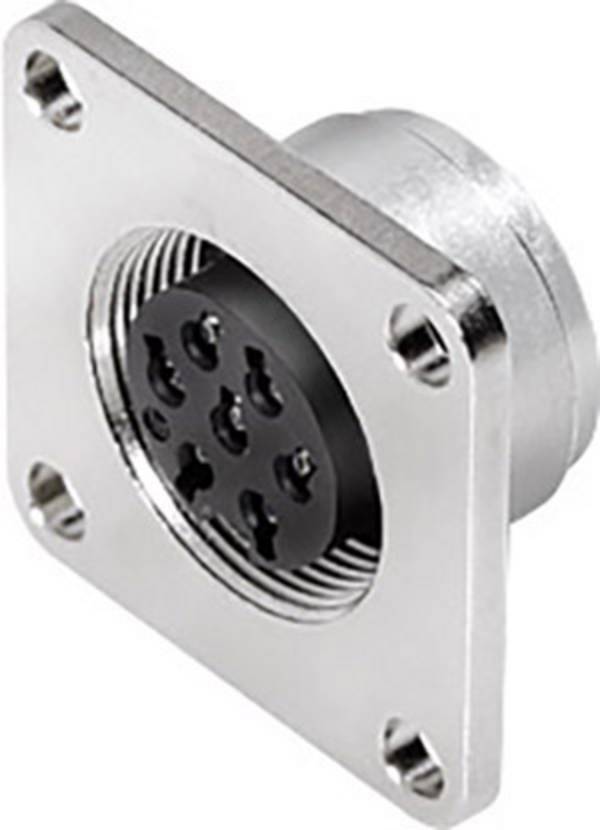

De nombreux connecteurs normalisés existent dans le monde entier. Les formes géométriques des connecteurs, des douilles, des raccords et des prises sont distinguées. En outre, il existe des normes pour le signal électrique transmis par câble et connecteur. Indépendamment du connecteur proprement dit, d'autres éléments de fixation tels que des brides, des angles, des raccords vissés avec ou sans rainure peuvent entourer le connecteur proprement dit. Cela garantit une fixation sûre aux ouvertures du boîtier. Grâce aux écrous, aux aplatissement en partie avec filetage et aux brides pour le vissage, les connecteurs ronds fixés sur les boîtiers sont protégés contre la torsion.

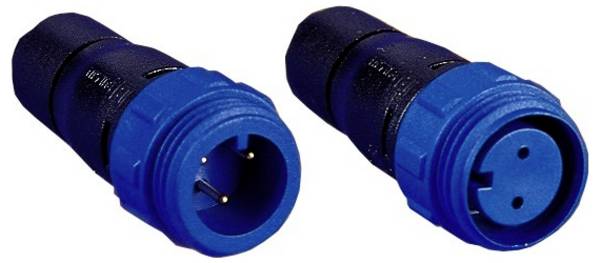

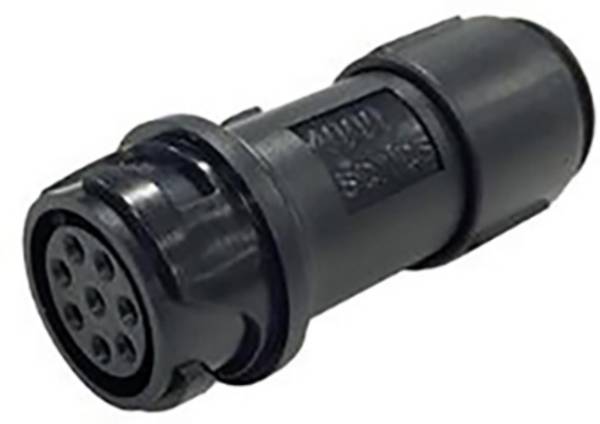

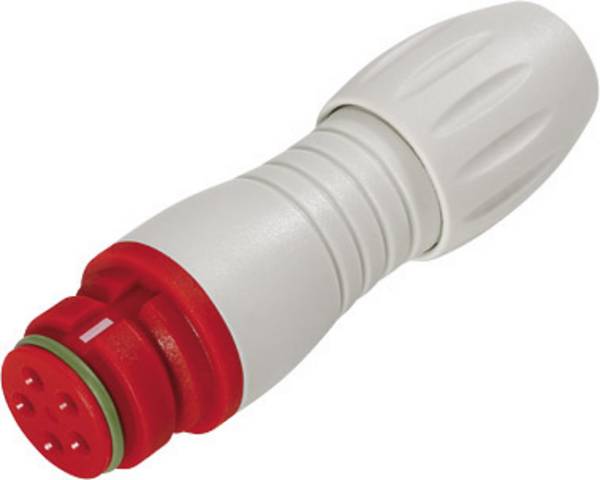

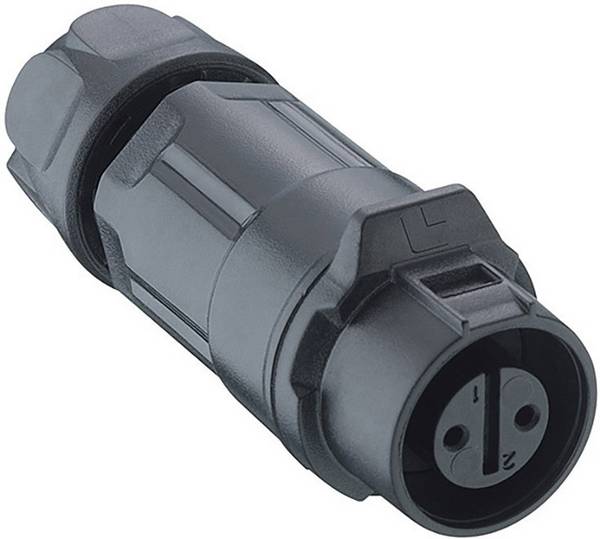

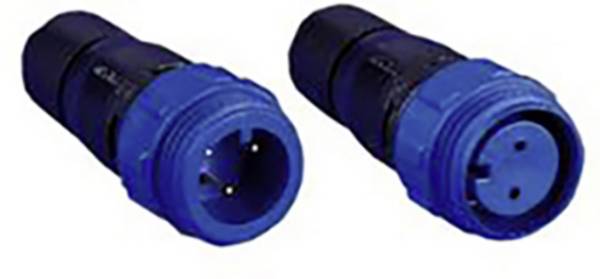

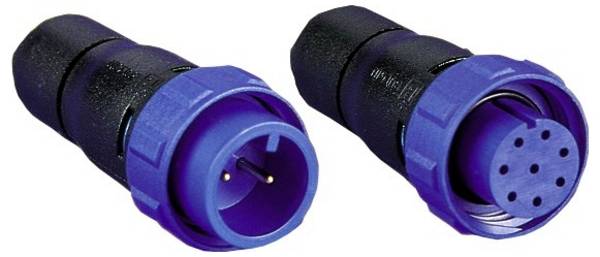

Les termes anglais « female » (femelle) et « male » (mâle) se sont également établis pour distinguer la fiche femelle et la fiche mâle. « female » est tout ce qui prend des contacts, c'est-à-dire la prise. On entend par « mâle » tout ce qui est introduit dans la prise dans n'importe quelle forme possible. L'exemple le plus simple est la prise femelle 230 V « femelle » dans laquelle appartient la fiche secteur « mâle ».

De plus, certains connecteurs ronds portent des codes de couleur pour une orientation sûre dans les installations complexes.

Domaines d'utilisation et types de connecteurs ronds

FAQ - questions fréquentes sur les connecteurs ronds

• Que faut-il observer lors de la connexion et du desserrage avec des connecteurs ronds ?
  Les connecteurs ne doivent pas être branchés ou débranchés sous tension. Les éléments métalliques du boîtier doivent être reliés en toute sécurité au système de conducteur de protection.
• Combien de temps un connecteur rond dure-t-il ?
  La durée de vie est décrite avec des cycles d'accouplement et se situe par exemple pour les contacts argent avec des valeurs allant jusqu'à 500 et pour les contacts dorés jusqu'à 1000. Vous trouverez les informations dans la plupart des fiches techniques.
• Comment puis-je détecter un connecteur rond défectueux ?
  • Échauffement et décoloration dues à l'oxydation des contacts
  • Ne peut plus être enfiché en raison d'une contamination, d'une déformation mécanique ou thermique
  • Ne peut plus être désoluble sans autre outil en raison de l'oxydation, de la déformation mécanique ou thermique
  • Filetages et verrouillages lourds
  • Codes de connecteurs cassés ou déformés
  • Délestage de traction
  • Fuites de manière à ce que des corps étrangers puissent pénétrer dans le boîtier
• Que faut-il observer lors du remplacement des connecteurs ronds ?
  En raison du caractère systémique de nombreux connecteurs ronds, il est impossible de monter des connecteurs ronds incorrects. Lors du remplacement des connecteurs de câble, il faut toujours respecter les mêmes caractéristiques électriques et les mêmes types de protection ainsi que les environnements d'installation.
