Fusibles Neozed

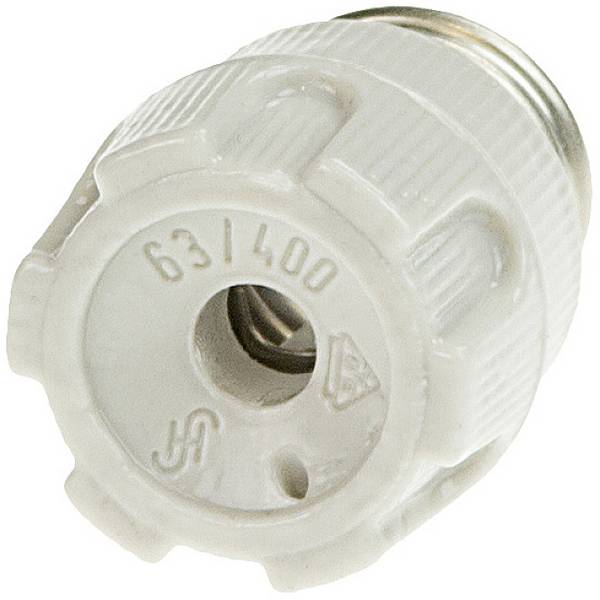

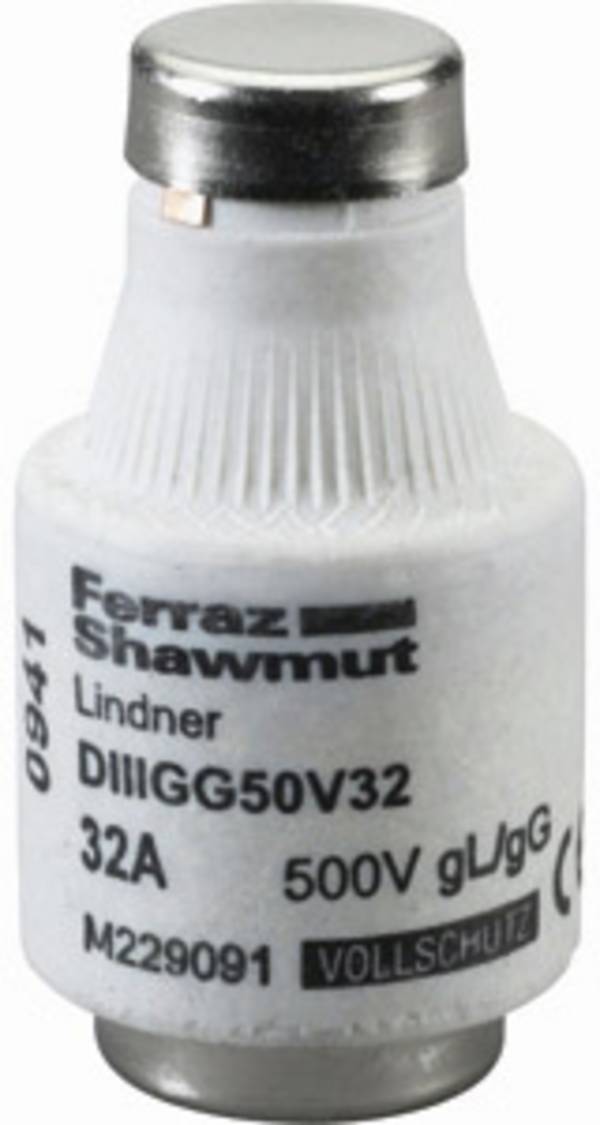

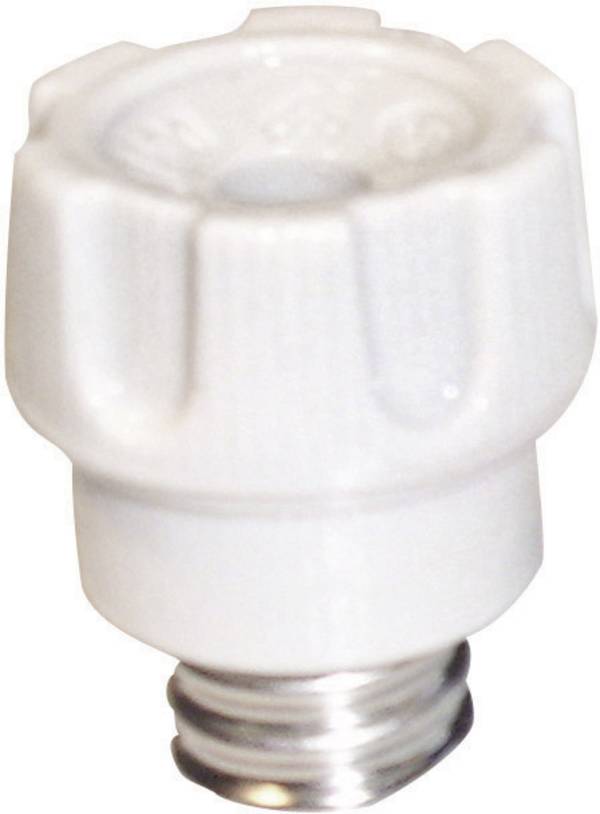

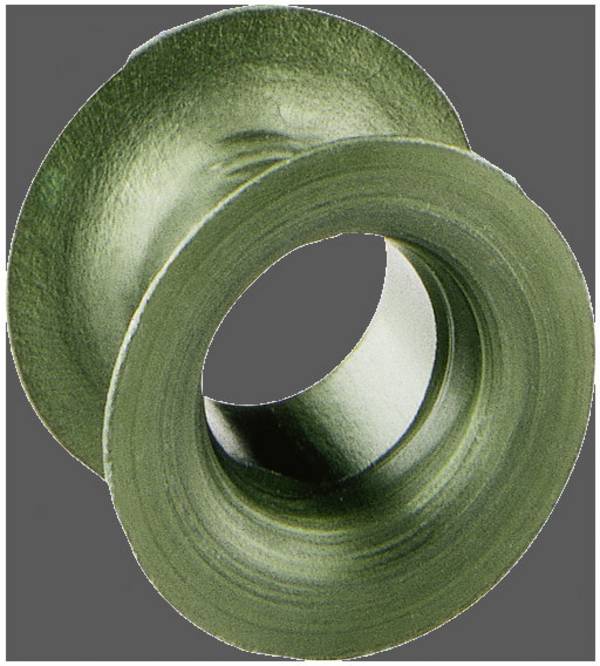

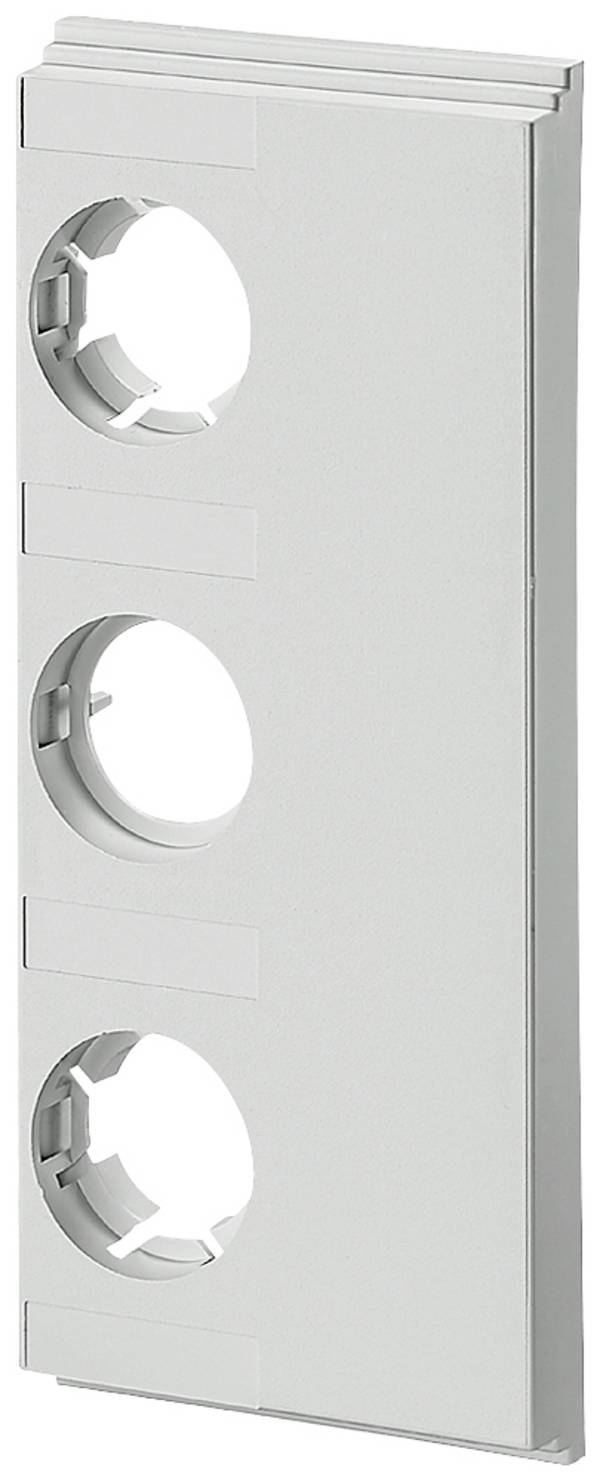

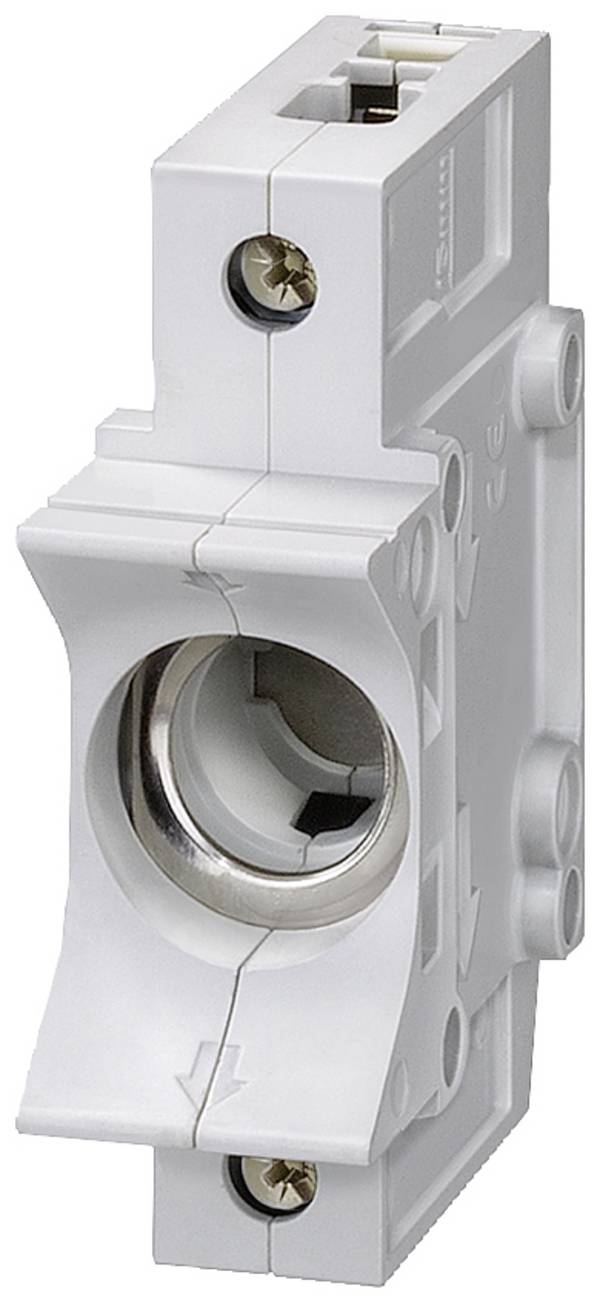

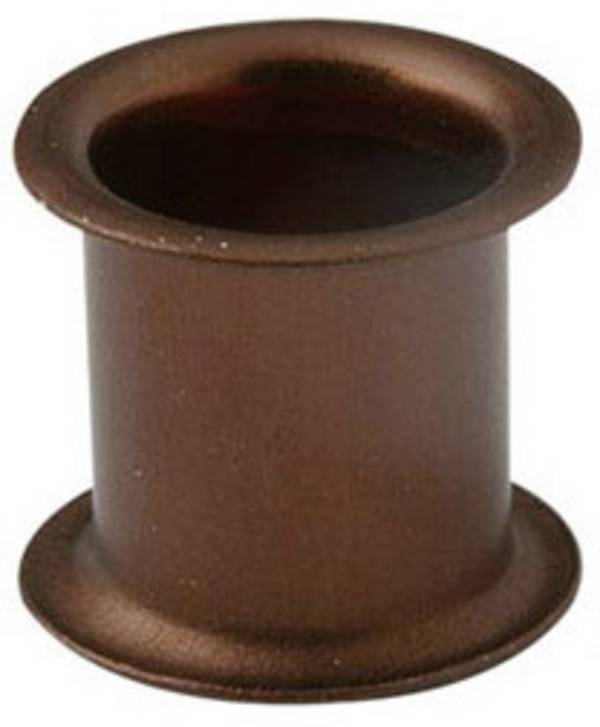

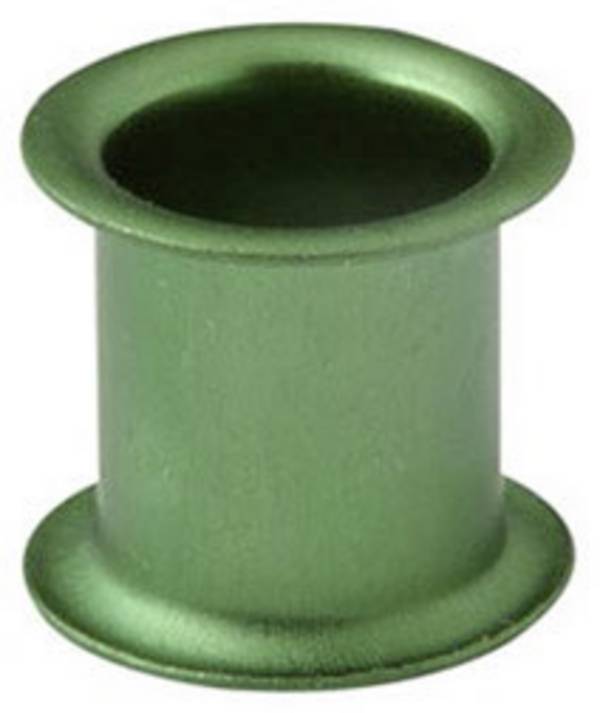

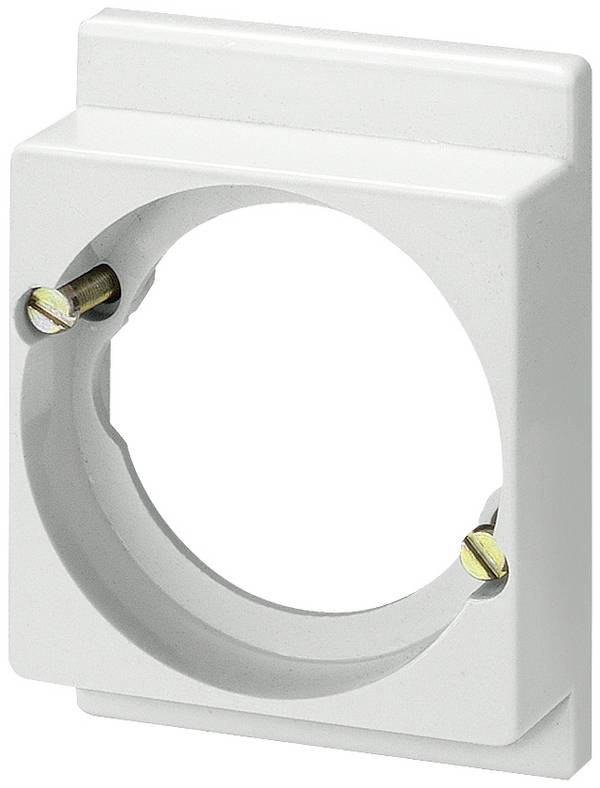

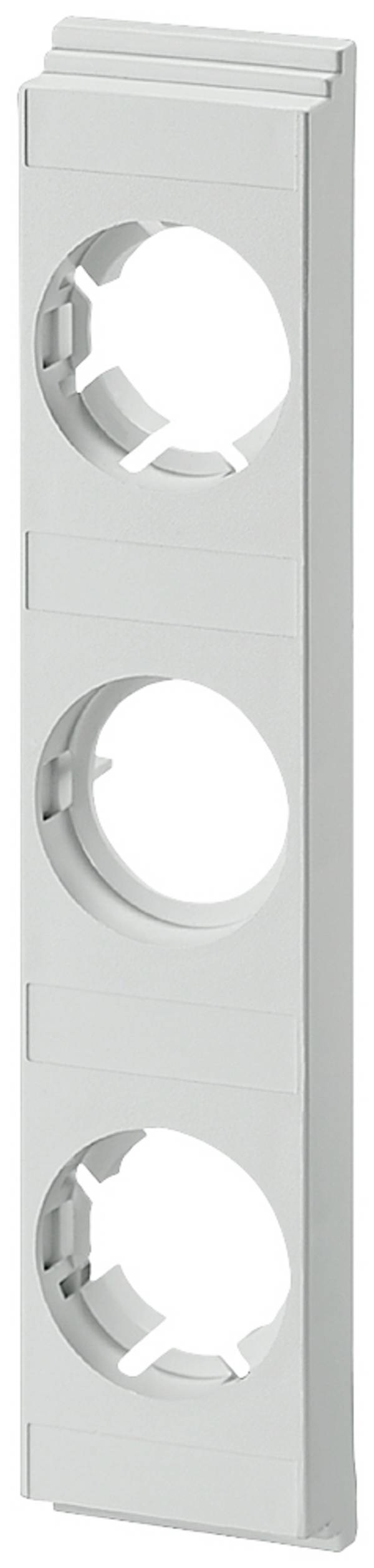

La forme Neozed, introduite en 1967, est le successeur le plus compact du fusible Diazed. Les fusibles Neozed ne sont utilisés que dans l'installation électrique dans le domaine de la construction résidentielle comme protection de l'alimentation des appareils fixes, par exemple des chauffe-eau à passage continu, et ont été remplacés par des distributeurs automatiques. En revanche, elles sont souvent utilisées dans l'industrie comme protection contre les surtensions pour les outils électriques et les machines. Même en combinaison avec un disjoncteur-protecteur, les fusibles Neozed servent de manière fiable. Un fusible de type Neozed est un fusible fusible fusible. Le dispositif de sécurité complet se compose de la prise de sécurité et d'une protection contre les contacts. Dans la base, l'insert de fusion ou de verrouillage est utilisé avec le manchon de serrage adapté. Enfin, l'insert de fusible est fixé avec le capuchon à vis.

Figure : circuit Neozed
U = source
de tension F = fusible
H1 & H2 = consommateur

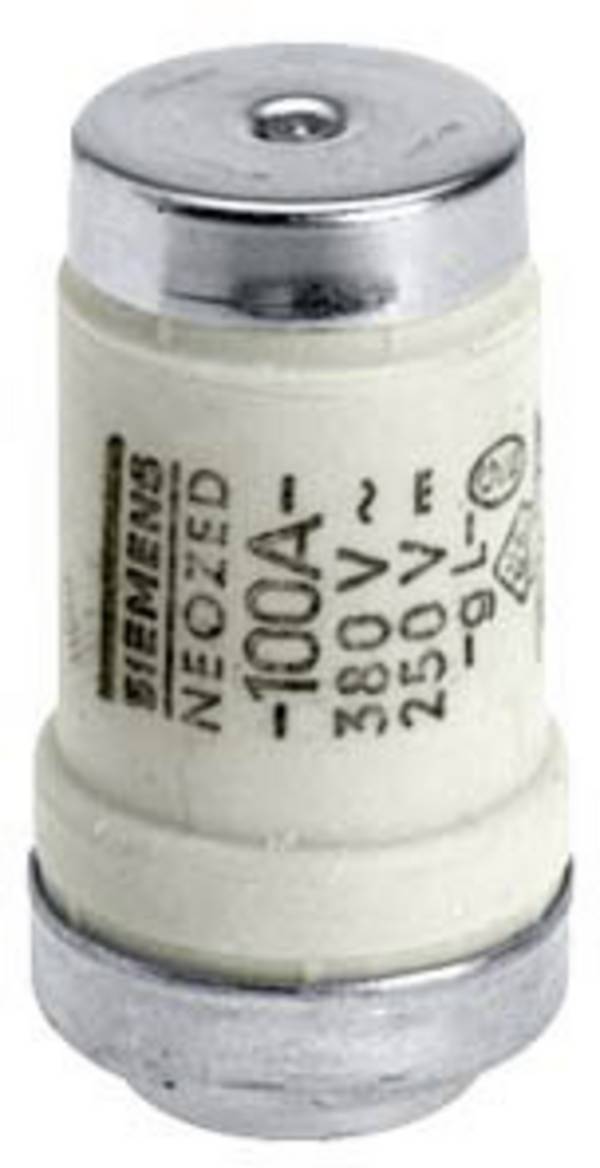

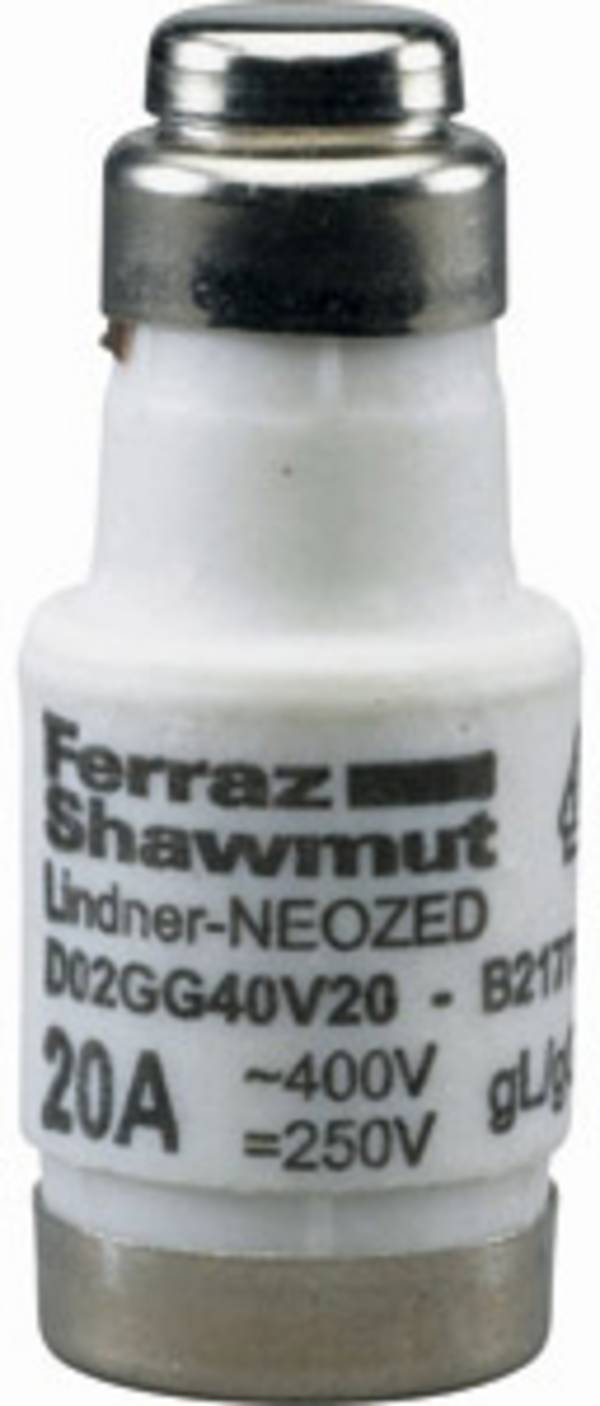

Un fusible de fusion Neozed se compose d'un conducteur de fusion conçu pour un courant nominal donné, fabriqué à partir d'un cuivre électrolytique ou d'argent fin. Le conducteur de fusion est généralement entouré de sable de quartz ou d'air. Cette enveloppe garantit le refroidissement de l'arc en résultant lors du déclenchement du fusible. De plus, les contacts (contact tête et pied) viennent des deux côtés du fusible. Tous ces composants sont maintenus ensemble par le corps du fusible. Il est fabriqué en matériau isolant comme la céramique, le plastique ou le composite et garantit que l'arc qui se forme à l'intérieur ne peut pas causer de dommages.

Et was se produit lorsque l'insert de fusible Neozed se déclenche en raison d'une surtension ? Dans ce cas, le fusible brûle dans le sens le plus vrai du terme. Le conducteur de fusion est amené à fondre par le courant qui traverse. Plus précisément, le conducteur de fusion change l'état de l'unité, de la solide à la liquide en passant par la gazeux. En forme de gaz, un arc se forme, ce qui interrompt le flux de courant en même temps. Le comportement de déclenchement des fusibles de l'appareil est divisé en FF (Superflink), F (flink), M (moyennement lent), T (lent) et TT (super lent). Il s'agit du temps de réaction nécessaire pour déclencher une sauvegarde. Alors qu'un fusible FF réagit déjà aux pics de tension courts, les fusibles présentent une plus grande tolérance dans leur comportement de déclenchement lorsque le degré d'inertie augmente.

Les fusibles Neozed sont répartis en différentes classes de fonctionnement. Nous vous présentons ci-dessous quelques-unes des classes les plus courantes : le type standard pour les applications générales porte la désignation GG. Le comportement de déclenchement de ce type est celui de la liaison à inertie, c'est-à-dire qu'il fonctionne avec de faibles courants de court-circuit et qu'il fonctionne avec des courants élevés. Pour la protection des composants semi-conducteurs, le type Gr (superflink) est conçu. Les fusibles de type GS (superflink) sont également utilisés pour les éléments semi-conducteurs et pour la protection des câbles. Pour les installations industrielles, les centrales électriques ou autres, le type GF (flink) est utilisé. Pour les installations photovoltaïques, le type gPV est utilisé (superflink).

Contrairement à un disjoncteur, un fusible fusible doit être remplacé une fois déclenché. Un pontage est interdit et peut être dangereux pour la vie. Elle doit donc absolument rester en dessous ! Veillez à ce que le nouveau fusible ait également l'intensité nominale correspondante ainsi que la courbe caractéristique correspondante. Si cela n'est pas pris en compte, la protection des appareils raccordés n'est plus suffisante en cas de surtension. Notez également qu'un fusible est en principe soumis à un processus de vieillissement. Au cours de son cycle de vie, le comportement de déclenchement du fusible est modifié par les pics de courant causés lors de la mise en marche d'un appareil ainsi que par les processus de diffusion. Un fusible à l'origine lent tend à devenir plus fin au fil du temps.
