Instruments De Mesure De Terre

Appareil de mesure de terre : l'outil indispensable des métiers de l'électricité

Vous exercez dans le bâtiment ? L'électricité est votre domaine d'expertise ? Votre profession peut alors régulièrement vous amener à utiliser un appareil de mesure de terre. Le raccordement du réseau électrique à une prise de terre est nécessaire pour garantir la sécurité des biens et des individus, notamment en cas de surcharge électrique. Nos modèles d'appareils de mesure de terre s'adaptent à votre activité, que vous soyez au service des particuliers, des entreprises de grande taille ou des collectivités.

Qu'est-ce qu'un appareil de mesure de terre ?

Pour éviter tout risque de surcharge qui pourrait nuire gravement aux personnes et au matériel, les prises électriques doivent être nécessairement mises à la terre. En cas de défaut d'isolement des masses métalliques ou de présence d'un courant de défaut (causé par la foudre, par exemple), la charge électrique est dirigée dans le sol : c'est le courant de fuite. Un testeur d'isolement permet de vérifier l'intégrité du réseau, tandis que l'appareil de mesure de terre détecte de potentielles anomalies.

Un appareil de mesure de terre permet d’assurer le respect les normes de sécurité des habitations, des usines, des bureaux professionnels ou de toute autre installation électrique, comme les pylônes. Cet outil renseigne sur la valeur de résistance de terre, exprimée en ohms (Ω). Il convient de comparer cette donnée aux normes en vigueur qui diffèrent selon :

• la nature de l'installation ;
• le type de régime de neutre ;
• le pays.

L'appareil de mesure de résistance de terre intervient dès la construction du bâtiment et du réseau électrique. Il sert notamment à déterminer la résistivité du terrain, avec la méthode de Wenner ou la méthode de Schlumberger. L'utilisation d'un ohmmètre est également requise. Par la suite, afin de garantir un niveau de sécurité optimal, il est nécessaire de vérifier régulièrement les prises de terre existantes à l'aide d'un appareil de mesure de terre.

Les différents types d'appareils de mesure de terre

Les appareils de mesure de terre permettent une collecte de données efficace et sécurisée. Il existe deux principales sortes d'appareils de mesure de terre :

• Les piquets de terre : ils sont souvent inclus avec les appareils de mesure de résistance de terre. Les piquets sont compatibles avec divers types de mesures, sur des mises à la terre uniques ou multiples : mesure de couplage, mesure en triangle, méthode des 62 %, mesures sélectives, etc. La barrette de terre peut être ouverte ou fermée.

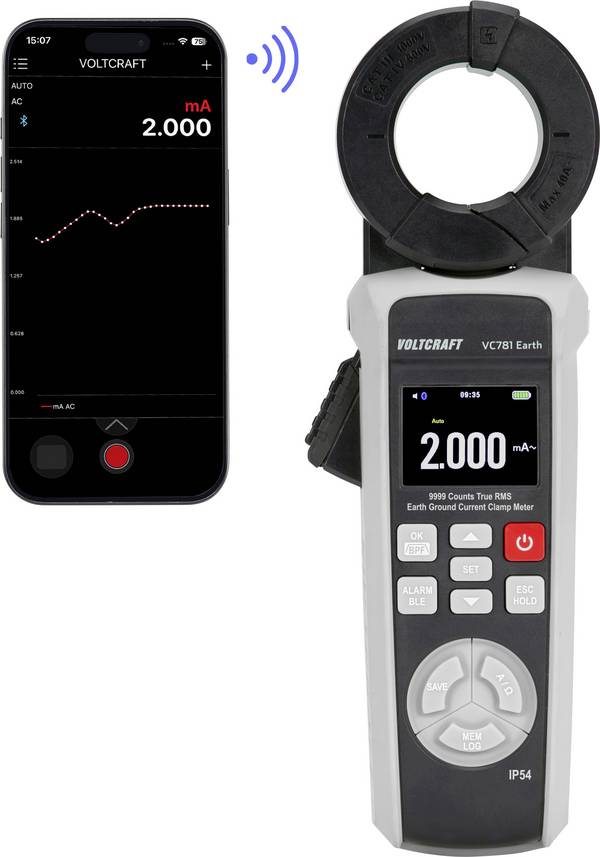

• Les pinces ampèremétriques : elles sont principalement utilisées pour effectuer des mesures sur les réseaux comportant de multiples mises à la terre. Elles sont particulièrement efficaces pour mesurer l'impédance des boucles de terre.

Quel appareil de mesure de terre acheter ?

Conrad propose un vaste choix d'appareils de mesure de terre fiables et précis. Le choix d'un modèle dépend principalement de l’utilisation qui va en être faite :

• Vous opérez sur des installations domestiques ? Le réseau électrique à basse fréquence des maisons et des appartements compte généralement une seule prise de terre. Les appareils de petite taille, facilement transportables, sont les plus adaptés. Ils permettent des mesures à 2 ou 3 pôles.
• Vous devez vérifier des installations industrielles ? Les réseaux utilisés sont plus complexes dans ce cadre. Si l'entreprise utilise du matériel électronique sensible, l'installation peut comporter plusieurs mises à la terre en parallèle. Les mesures sélectives avec piquets ou avec pinces sont à privilégier pour ces boucles de terre. Nous vous recommandons l'achat d'un appareil de mesure de terre de chantier : sa mallette robuste et étanche protège intégralement vos outils des agressions extérieures, fréquentes dans les usines et les laboratoires.
• Vous gérez des pylônes électriques ? Du fait de leur fréquence importante, les lignes à haute tension requièrent un équipement adapté. En effet, les méthodes traditionnelles ne sont pas compatibles avec ces constructions. Elles sont souvent munies d'un câble de garde. Pour des raisons de sécurité, vérifiez bien que l'appareil de mesure de terre peut être utilisé sur des pylônes électriques. En cas de doute, prenez contact avec nos experts qui vous répondront dans les plus brefs délais.
