Interrupteurs bimétalliques
106 RésultatsDétails | Prix | Disponibilité | Temp. ouverture ± 5°C | Certifications | Temp. fermeture en °C | |
|---|---|---|---|---|---|---|

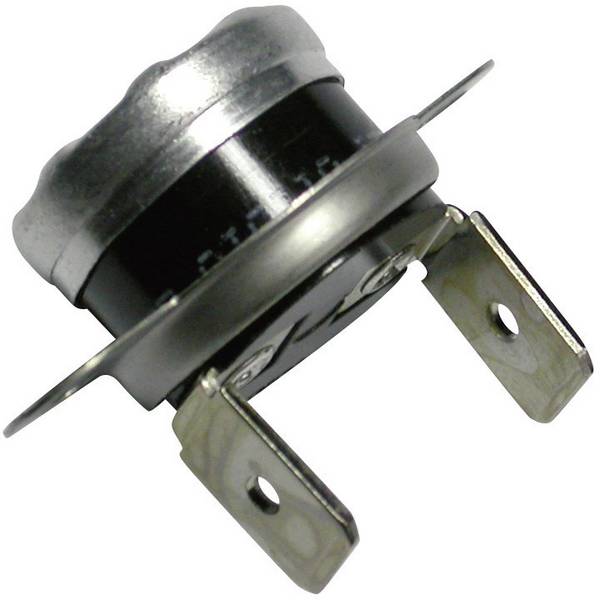

 Code produit :532828 EAN :2050000459887 numéro de pièce :36TXE21-611814 Prix HT 181 pièces en stock Livraison le ven. 23 oct. | 70 °C | RoHS | 55 °C | |||
 Similaire à la photo Code produit :1678205 EAN :2050005414331 numéro de pièce :TK24-T02-MG01-Ö210-S190 Prix HT 156 pièces en stock Livraison le ven. 23 oct. | 210 °C | RoHS | 190 °C | |||
 Similaire à la photo Code produit :1678250 EAN :2050005416786 numéro de pièce :TK32-T01-MG01-Ö90- MR Prix HT 320 pièces en stock Livraison le ven. 23 oct. | 90 °C | RoHS | - | |||
 Similaire à la photo Code produit :1678233 EAN :2050005416618 numéro de pièce :TK24-T02-MG01-Ö75-S65 Prix HT 264 pièces en stock Livraison le ven. 23 oct. | 75 °C | RoHS | 65 °C | |||
 Similaire à la photo Code produit :1678267 EAN :2050005416953 numéro de pièce :TK32-T01-MG01-Ö120- MR Prix HT 121 pièces en stock Livraison le ven. 23 oct. | 120 °C | RoHS | - | |||
 Similaire à la photo Code produit :1678235 EAN :2050005416632 numéro de pièce :TK24-T02-MG01-Ö90-S80 Prix HT 17 pièces en stock Livraison le ven. 23 oct. | 90 °C | RoHS | 80 °C | |||
 Similaire à la photo Code produit :1678190 EAN :2050005414188 numéro de pièce :TK24-T01-MG01-Ö80-S70 Prix HT 166 pièces en stock Livraison le ven. 23 oct. | 80 °C | RoHS | 70 °C | |||
 Similaire à la photo Code produit :1678181 EAN :2050005414096 numéro de pièce :TK24-T02-MG01-Ö115-S105 Prix HT 187 pièces en stock Livraison le ven. 23 oct. | 115 °C | RoHS | 105 °C | |||
 Similaire à la photo Code produit :1678256 EAN :2050005416847 numéro de pièce :TK24-T02-MG08-Ö80-S65 Prix HT 127 pièces en stock Livraison le ven. 23 oct. | 80 °C | RoHS | 65 °C | |||
 Similaire à la photo Code produit :1678251 EAN :2050005416793 numéro de pièce :TK32-T01-MG01-Ö100- MR Prix HT 88 pièces en stock Livraison le ven. 23 oct. | 100 °C | RoHS | - | |||

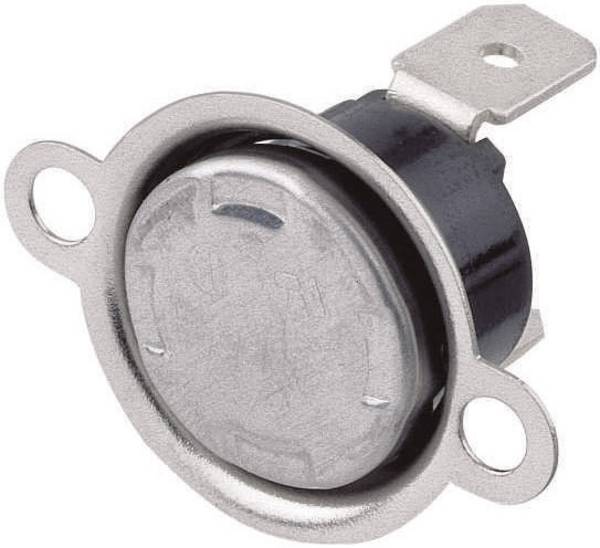

 Similaire à la photo Code produit :525172 EAN :4016138525175 numéro de pièce :525172 Prix HT 118 pièces en stock Livraison le ven. 23 oct. | 65 °C | RoHS | 55 °C | |||
 Code produit :532834 EAN :2050000459948 numéro de pièce :36TXE21-611911 Prix HT 454 pièces en stock Livraison le ven. 23 oct. | 130 °C | RoHS | 100 °C | |||
 Similaire à la photo Code produit :1678221 EAN :2050005414492 numéro de pièce :TK24-T01-MG01-Ö140-S130 Prix HT 27 pièces en stock Livraison le ven. 23 oct. | 140 °C | RoHS | 130 °C | |||
 Similaire à la photo Code produit :1678167 EAN :2050005401379 numéro de pièce :TK24-T01-MG01-Ö45-S35 Prix HT 308 pièces en stock Livraison le ven. 23 oct. | 45 °C | RoHS | 35 °C | |||
 Similaire à la photo Code produit :1678184 EAN :2050005414126 numéro de pièce :TK24-T02-MG01-Ö165-S155 Prix HT 55 pièces en stock Livraison le ven. 23 oct. | 165 °C | RoHS | 155 °C | |||
 Similaire à la photo Code produit :1678230 EAN :2050005416588 numéro de pièce :TK24-T02-MG01-Ö40-S30 Prix HT 247 pièces en stock Livraison le ven. 23 oct. | 40 °C | RoHS | 30 °C | |||
 Similaire à la photo Code produit :1678241 EAN :2050005416694 numéro de pièce :TK24-T02-MG01-Ö130-S120 Prix HT 211 pièces en stock Livraison le ven. 23 oct. | 130 °C | RoHS | 120 °C | |||
 Similaire à la photo Code produit :1678238 EAN :2050005416663 numéro de pièce :TK24-T02-MG01-Ö105-S95 Prix HT 192 pièces en stock Livraison le ven. 23 oct. | 105 °C | RoHS | 95 °C | |||
 Similaire à la photo Code produit :1678237 EAN :2050005416656 numéro de pièce :TK24-T02-MG01-Ö100-S90 Prix HT 33 pièces en stock Livraison le ven. 23 oct. | 100 °C | RoHS | 90 °C | |||
 Similaire à la photo Code produit :1678252 EAN :2050005416809 numéro de pièce :TK32-T01-MG01-Ö160- MR Prix HT 398 pièces en stock Livraison le ven. 23 oct. | 160 °C | RoHS | - | |||
 Similaire à la photo Code produit :1678202 EAN :2050005414300 numéro de pièce :TK24-T02-MG01-Ö110-S100 Prix HT 103 pièces en stock Livraison le ven. 23 oct. | 110 °C | RoHS | 100 °C | |||
 Similaire à la photo Code produit :1678168 EAN :2050005401386 numéro de pièce :TK24-T01-MG01-Ö130-S120 Prix HT 113 pièces en stock Livraison le ven. 23 oct. | 130 °C | RoHS | 120 °C | |||
 Similaire à la photo Code produit :1678243 EAN :2050005416717 numéro de pièce :TK24-T02-MG01-Ö150-S140 Prix HT 377 pièces en stock Livraison le ven. 23 oct. | 150 °C | RoHS | 140 °C | |||
 Similaire à la photo Code produit :1678175 EAN :2050005414034 numéro de pièce :TK32-T01-MG01-Ö180- MR Prix HT 902 pièces en stock Livraison le ven. 23 oct. | 180 °C | RoHS | - | |||
 Similaire à la photo Code produit :1678188 EAN :2050005414164 numéro de pièce :TK24-T01-MG01-Ö40-S30 Prix HT 170 pièces en stock Livraison le ven. 23 oct. | 40 °C | RoHS | 30 °C | |||
 Similaire à la photo Code produit :1678229 EAN :2050005416571 numéro de pièce :TK24-T02-MG01-Ö30-S20 Prix HT 220 pièces en stock Livraison le ven. 23 oct. | 30 °C | RoHS | 20 °C | |||
 Similaire à la photo Code produit :1678199 EAN :2050005414270 numéro de pièce :TK24-T02-MG01-Ö50-S40 Prix HT 159 pièces en stock Livraison le ven. 23 oct. | 50 °C | RoHS | 40 °C | |||
 Similaire à la photo Code produit :1678209 EAN :2050005414379 numéro de pièce :TK24-T01-MG01-Ö10 Prix HT 84 pièces en stock Livraison le ven. 23 oct. | 10 °C | RoHS | 0 °C | |||
 Similaire à la photo Code produit :1678239 EAN :2050005416670 numéro de pièce :TK24-T02-MG01-Ö120-S110 Prix HT 78 pièces en stock Livraison le ven. 23 oct. | 120 °C | RoHS | 110 °C | |||
 Code produit :535290 EAN :4016138535297 numéro de pièce :535290 Prix HT 1317 pièces en stock Livraison le ven. 23 oct. | 75 °C | RoHS | 65 °C | |||
 Similaire à la photo Code produit :1678214 EAN :2050005414423 numéro de pièce :TK24-T01-MG01-Ö70-S60 Prix HT 4 pièces en stock Livraison le ven. 23 oct. | 70 °C | RoHS | 60 °C | |||
 Similaire à la photo Code produit :1678215 EAN :2050005414430 numéro de pièce :TK24-T01-MG01-Ö85-S75 Prix HT 63 pièces en stock Livraison le ven. 23 oct. | 85 °C | RoHS | 75 °C | |||
 Similaire à la photo Code produit :1678211 EAN :2050005414393 numéro de pièce :TK24-T01-MG01-Ö25-S15 Prix HT 398 pièces en stock Livraison le ven. 23 oct. | 25 °C | RoHS | 15 °C | |||
 Similaire à la photo Code produit :1678255 EAN :2050005416830 numéro de pièce :TK24-T02-MG08-Ö60-S45 Prix HT 93 pièces en stock Livraison le ven. 23 oct. | 60 °C | RoHS | 45 °C | |||
 Code produit :532833 EAN :2050000459931 numéro de pièce :36TXE21-611910 Prix HT 214 pièces en stock Livraison le ven. 23 oct. | 120 °C | RoHS | 90 °C | |||
 Similaire à la photo Code produit :1678232 EAN :2050005416601 numéro de pièce :TK24-T02-MG01-Ö60-S50 Prix HT Bientôt disponible | 60 °C | RoHS | 50 °C | |||
 Similaire à la photo Code produit :1678176 EAN :2050005414041 numéro de pièce :TK32-T01-MG01-Ö200- MR Prix HT 20 pièces en stock Livraison le ven. 23 oct. | 200 °C | RoHS | - | |||
 Similaire à la photo Code produit :1678200 EAN :2050005414287 numéro de pièce :TK24-T02-MG01-Ö70-S60 Prix HT Bientôt disponible | 70 °C | RoHS | 60 °C | |||
 Similaire à la photo Code produit :1678268 EAN :2050005416960 numéro de pièce :TK32-T01-MG01-Ö140- MR Prix HT 536 pièces en stock Livraison le ven. 23 oct. | 140 °C | RoHS | - | |||
 Similaire à la photo Code produit :1678257 EAN :2050005416854 numéro de pièce :TK24-T02-MG08-Ö140-S125 Prix HT 113 pièces en stock Livraison le ven. 23 oct. | 140 °C | RoHS | 125 °C | |||
 Code produit :532829 EAN :2050000459894 numéro de pièce :36TXE21-611816 Prix HT 543 pièces en stock Livraison le ven. 23 oct. | 80 °C | RoHS | 65 °C | |||
 Code produit :532831 EAN :2050000459917 numéro de pièce :36TXE21-611819 Prix HT 345 pièces en stock Livraison le ven. 23 oct. | 100 °C | RoHS | 85 °C | |||
 Similaire à la photo Code produit :1678236 EAN :2050005416649 numéro de pièce :TK24-T02-MG01-Ö95-S85 Prix HT 271 pièces en stock Livraison le ven. 23 oct. | 95 °C | RoHS | 85 °C | |||
 Similaire à la photo Code produit :1678207 EAN :2050005414355 numéro de pièce :TK24-T02-MG08-Ö160-S145 Prix HT 413 pièces en stock Livraison le ven. 23 oct. | 160 °C | RoHS | 145 °C | |||
 Code produit :532836 EAN :2050000459962 numéro de pièce :36TXE21-611913 Prix HT 574 pièces en stock Livraison le ven. 23 oct. | 150 °C | RoHS | 120 °C | |||
 Similaire à la photo Code produit :1678262 EAN :2050005416908 numéro de pièce :TK24-T02-MG01-Ö10 Prix HT 196 pièces en stock Livraison le ven. 23 oct. | 10 °C | RoHS | 0 °C | |||
 Similaire à la photo Code produit :1678206 EAN :2050005414348 numéro de pièce :TK24-T02-MG08-Ö100-S85 Prix HT 205 pièces en stock Livraison le ven. 23 oct. | 100 °C | RoHS | 85 °C | |||
 Similaire à la photo Code produit :1678263 EAN :2050005416915 numéro de pièce :TK24-T02-MG01-Ö35-S25 Prix HT 358 pièces en stock Livraison le ven. 23 oct. | 35 °C | RoHS | 25 °C | |||
 Similaire à la photo Code produit :1678210 EAN :2050005414386 numéro de pièce :TK24-T01-MG01-Ö15-S5 Prix HT 13 pièces en stock Livraison le ven. 23 oct. | 15 °C | RoHS | 5 °C | |||
 Similaire à la photo Code produit :1571910 EAN :2050004889154 numéro de pièce :1571910 Prix HT 716 pièces en stock Livraison le ven. 23 oct. | 60 °C | RoHS | 50 °C | |||
 Similaire à la photo Code produit :1678219 EAN :2050005414478 numéro de pièce :TK24-T01-MG01-Ö120-S110 Prix HT 34 pièces en stock Livraison le ven. 23 oct. | 120 °C | RoHS | 110 °C | |||
 Code produit :532826 EAN :2050000459863 numéro de pièce :36TXE21-611810 Prix HT 664 pièces en stock Livraison le ven. 23 oct. | 50 °C | RoHS | 35 °C | |||
 Code produit :532830 EAN :2050000459900 numéro de pièce :36TXE21-611818 Prix HT 398 pièces en stock Livraison le ven. 23 oct. | 90 °C | RoHS | 75 °C | |||
 Similaire à la photo Code produit :1678269 EAN :2050005416977 numéro de pièce :TK24-T02-MG08-Ö200-S185 Prix HT 115 pièces en stock Livraison le ven. 23 oct. | 200 °C | RoHS | 185 °C | |||
 Similaire à la photo Code produit :1678228 EAN :2050005416564 numéro de pièce :TK24-T01-MG01-Ö240-S220 Prix HT 156 pièces en stock Livraison le ven. 23 oct. | 240 °C | RoHS | 220 °C | |||
 Similaire à la photo Code produit :1678253 EAN :2050005416816 numéro de pièce :TK32-T01-MG01-Ö220- MR Prix HT 199 pièces en stock Livraison le ven. 23 oct. | 220 °C | RoHS | - | |||
 Similaire à la photo Code produit :1678258 EAN :2050005416861 numéro de pièce :TK24-T02-MG08-Ö180-S165 Prix HT 87 pièces en stock Livraison le ven. 23 oct. | 180 °C | RoHS | 165 °C | |||
 Similaire à la photo Code produit :1678231 EAN :2050005416595 numéro de pièce :TK24-T02-MG01-Ö55-S45 Prix HT 15 pièces en stock Livraison le ven. 23 oct. | 55 °C | RoHS | 45 °C | |||
 Similaire à la photo Code produit :419089 EAN :2050001694478 numéro de pièce :261-Ö35-S25-H 2,08 € Prix HT 56 pièces en stock Livraison le ven. 23 oct. | 35 °C | RoHS | 25 °C | |||
 Similaire à la photo Code produit :1678186 EAN :2050005414140 numéro de pièce :TK24-T02-MG08-Ö120-S105 Prix HT 167 pièces en stock Livraison le ven. 23 oct. | 120 °C | RoHS | 105 °C | |||
 Similaire à la photo Code produit :1678218 EAN :2050005414461 numéro de pièce :TK24-T01-MG01-Ö100-S90 Prix HT 87 pièces en stock Livraison le ven. 23 oct. | 100 °C | RoHS | 90 °C | |||
 Similaire à la photo Code produit :1678166 EAN :2050005401362 numéro de pièce :TK24-T01-MG01-Ö35-S25 Prix HT 124 pièces en stock Livraison le ven. 23 oct. | 35 °C | RoHS | 25 °C | |||
 Similaire à la photo Code produit :1678182 EAN :2050005414102 numéro de pièce :TK24-T02-MG01-Ö135-S125 Prix HT 107 pièces en stock Livraison le ven. 23 oct. | 125 °C | RoHS | 125 °C | |||
 Similaire à la photo Code produit :1678266 EAN :2050005416946 numéro de pièce :TK32-T01-MG01-Ö50- MR Prix HT 246 pièces en stock Livraison le ven. 23 oct. | 50 °C | RoHS | - | |||
 Similaire à la photo Code produit :1678242 EAN :2050005416700 numéro de pièce :TK24-T02-MG01-Ö145-S135 -35% Prix HT 173 pièces en stock Livraison le ven. 23 oct. | 135 °C | RoHS | 135 °C | |||
 Similaire à la photo Code produit :1678204 EAN :2050005414324 numéro de pièce :TK24-T02-MG01-Ö200-S185 Prix HT 182 pièces en stock Livraison le ven. 23 oct. | 200 °C | RoHS | 185 °C | |||
 Similaire à la photo Code produit :1678212 EAN :2050005414409 numéro de pièce :TK24-T01-MG01-Ö50-S40 Prix HT 234 pièces en stock Livraison le ven. 23 oct. | 50 °C | RoHS | 40 °C | |||
 Similaire à la photo Code produit :1678234 EAN :2050005416625 numéro de pièce :TK24-T02-MG01-Ö85-S75 Prix HT Bientôt disponible | 85 °C | RoHS | 75 °C | |||
 Similaire à la photo Code produit :1678264 EAN :2050005416922 numéro de pièce :TK24-T02-MG01-Ö45-S35 Prix HT 132 pièces en stock Livraison le ven. 23 oct. | 45 °C | RoHS | 35 °C | |||
 Similaire à la photo Code produit :1678183 EAN :2050005414119 numéro de pièce :TK24-T02-MG01-Ö140-S130 Prix HT 96 pièces en stock Livraison le ven. 23 oct. | 130 °C | RoHS | 130 °C | |||
 Similaire à la photo Code produit :1678178 EAN :2050005414065 numéro de pièce :TK24-T01-MG01-Ö110-S100 Prix HT 174 pièces en stock Livraison le ven. 23 oct. | 110 °C | RoHS | 100 °C | |||
 Similaire à la photo Code produit :1678201 EAN :2050005414294 numéro de pièce :TK24-T02-MG01-Ö80-S70 Prix HT Bientôt disponible | 80 °C | RoHS | 70 °C | |||
 Similaire à la photo Code produit :1569988 EAN :4016139254999 numéro de pièce :535320 Prix HT 713 pièces en stock Livraison le ven. 23 oct. | 100 °C | RoHS | 75 °C | |||
 Similaire à la photo Code produit :1678240 EAN :2050005416687 numéro de pièce :TK24-T02-MG01-Ö125-S115 Prix HT 144 pièces en stock Livraison le ven. 23 oct. | 125 °C | RoHS | 115 °C | |||
 Similaire à la photo Code produit :1678170 EAN :2050005413983 numéro de pièce :TK24-T02-MG01-Ö170-S160 Prix HT 193 pièces en stock Livraison le ven. 23 oct. | 170 °C | RoHS | 160 °C | |||
 Similaire à la photo Code produit :1678174 EAN :2050005414027 numéro de pièce :TK32-T01-MG01-Ö70- MR Prix HT Bientôt disponible | 70 °C | RoHS | - | |||
 Similaire à la photo Code produit :1678265 EAN :2050005416939 numéro de pièce :TK24-T02-MG01-Ö65-S55 Prix HT 83 pièces en stock Livraison le ven. 23 oct. | 65 °C | RoHS | 55 °C | |||
 Similaire à la photo Code produit :1678197 EAN :2050005414256 numéro de pièce :TK24-T02-MG01-Ö15-S5 Prix HT 168 pièces en stock Livraison le ven. 23 oct. | 15 °C | RoHS | 5 °C | |||
 Similaire à la photo Code produit :1678196 EAN :2050005414249 numéro de pièce :TK24-T01-MG01-Ö220-S200 Prix HT Bientôt disponible | 220 °C | RoHS | 200 °C | |||
 Similaire à la photo Code produit :532827 EAN :2050000459870 numéro de pièce :36TXE21-611812 Prix HT 337 pièces en stock Livraison le ven. 23 oct. | 60 °C | RoHS | 45 °C | |||
 Code produit :532835 EAN :2050000459955 numéro de pièce :36TXE21-611912 Prix HT 402 pièces en stock Livraison le ven. 23 oct. | 140 °C | RoHS | 110 °C | |||
 Code produit :532832 EAN :2050000459924 numéro de pièce :36TXE21-611820 Prix HT 243 pièces en stock Livraison le ven. 23 oct. | 110 °C | RoHS | 95 °C | |||
 Similaire à la photo Code produit :1678189 EAN :2050005414171 numéro de pièce :TK24-T01-MG01-Ö55-S45 Prix HT 93 pièces en stock Livraison le ven. 23 oct. | 55 °C | RoHS | 45 °C | |||
 Similaire à la photo Code produit :1678177 EAN :2050005414058 numéro de pièce :TK24-T01-MG01-Ö105-S95 1,24 € Prix HT 11 pièces en stock Livraison le ven. 23 oct. | 105 °C | RoHS | 95 °C | |||
 Similaire à la photo Code produit :1678216 EAN :2050005414447 numéro de pièce :TK24-T01-MG01-Ö90-S80 Prix HT Bientôt disponible | 90 °C | RoHS | 80 °C | |||
 Similaire à la photo Code produit :1678179 EAN :2050005414072 numéro de pièce :TK24-T01-MG01-Ö125-S115 Prix HT 143 pièces en stock Livraison le ven. 23 oct. | 125 °C | RoHS | 115 °C | |||
 Similaire à la photo Code produit :1678203 EAN :2050005414317 numéro de pièce :TK24-T02-MG01-Ö160-S150 Prix HT 267 pièces en stock Livraison le ven. 23 oct. | 160 °C | RoHS | 150 °C | |||
 Similaire à la photo Code produit :1678213 EAN :2050005414416 numéro de pièce :TK24-T01-MG01-Ö60-S50 Prix HT Bientôt disponible | 60 °C | RoHS | 50 °C | |||
 Similaire à la photo Code produit :1678249 EAN :2050005416779 numéro de pièce :TK24-T02-MG01-Ö240-S220 Prix HT 256 pièces en stock Livraison le ven. 23 oct. | 240 °C | RoHS | 220 °C | |||
 Similaire à la photo Code produit :1678208 EAN :2050005414362 numéro de pièce :TK24-T02-MG08-Ö220-S200 Prix HT 240 pièces en stock Livraison le ven. 23 oct. | 220 °C | RoHS | 200 °C | |||
Conseils
Le thermostat bimétallique est essentiellement un interrupteur qui permet divers contrôles liés à la température d'un système. Son nom provient de sa composition : en effet, deux métaux différents conduisent la chaleur mais offrent des niveaux de dilatation hétéroclites. Cela permet plusieurs types de mesures et de contrôles sur des systèmes.
Ce texte a été traduit par une machine.
Informations utiles sur les interrupteurs bimétallique
-
Comment fonctionnent les interrupteurs bimétalles ?
-
Interrupteur de température bimétallique à ouverture automatique et fermeture automatique
-
Réinitialisation automatique et manuelle des interrupteurs bimétallique
-
Domaines d'application des interrupteurs bimétalles
-
Montage des interrupteurs bimétallique
-
FAQ - questions fréquentes sur les interrupteurs bimétallique
Comment fonctionnent les interrupteurs bimétalles ?
Un interrupteur bimétallique (voir image) se compose de deux métaux avec des coefficients de dilatation thermique différents. Ces derniers sont reliés entre eux.
En cas de chauffage ou de refroidissement, les deux couches de l'intervalle de bimétal changent de façon différente en raison du coefficient de dilatation thermique spécifique. Comme un métal se dilate plus que l'autre, la construction bimétallique entière se plie. Si la température diminue, le bimétal retrouvera sa position initiale.
Les plaquettes bimétallique présentent un comportement de saut. Ils changent leur forme de courbure concave à courbure convexe. C'est pourquoi de nombreux thermocommutateurs bimétalliques sont conçus comme des plaquettes.
Conseil : les bimétalles réagissent à la fois à la chaleur électrique et aux changements de température ambiante .
Interrupteur de température bimétal à ouverture et fermeture automatiques
Interrupteur bimétallique à ouverture automatique
.. Dirigent le courant à l'état non formé .
Les régulateurs de température à ouverture automatique sont souvent utilisés comme protection contre la température ou comme protection contre les surtensions. Si la température maximale est atteinte dans l'environnement ou par la tension de courant appliquée, le thermocontact bimétallique coupe la connexion électrique et coupe ainsi le circuit. Ainsi, les dommages sont évités par surchauffe.
Interrupteur bimétallique à fermeture automatique
.. Maintenir le circuit en état normal. .
Ce n'est qu'au moment où la température HER est atteinte que le contact de commutation dans le thermocontact bimétal établit la connexion électrique pour mettre en marche d'autres consommateurs électriques. Les thermos à fermeture automatique sont utilisés par exemple pour mettre en marche des radiateurs électriques, des refroidisseurs, des ventilateurs et des ventilateurs de refroidissement.
Les thermostats bimétalliques sont à la fois à ouverture automatique et à fermeture automatique.
Réinitialisation automatique et manuelle des interrupteurs bimétallique
De nombreux interrupteurs bimétalles servent à la commande automatique de la température. Ils se déforment lorsque la température spécifique du point de commutation est atteinte et prennent à nouveau leur position de commutation d'origine lorsque le refroidissement est effectué. Ce processus est appelé réinitialisation automatique des interrupteurs bimétallique.
Les thermostats bimétallique fonctionnent automatiquement à l'arrière, à la fois à ouverture automatique et à fermeture automatique. Ils sont adaptés pour le circuit cyclique des opérations sensibles à la température. Par exemple, pour un contrôle automatique de la température, ils peuvent toujours régler le chauffage à une certaine température et, lorsqu'une deuxième limite de tolérance est atteinte, débrancher le chauffage du secteur.
La fonction de réinitialisation manuelle est également intégrée à certains régulateurs de température et offre de nombreuses fonctions pratiques :
- Les interrupteurs bimétallique à ouverture automatique avec réinitialisation manuelle ne réouvrent pas le processus automatiquement lors du refroidissement, mais nécessitent une commande manuelle. Vous pouvez les retrouver dans des toasts, par exemple, car il n'est pas nécessaire de les griller à nouveau sans avoir inséré de pain entre-temps.
- Le commutateur bimétallique à fermeture automatique avec réinitialisation manuelle ferme le circuit à une certaine température et ne l'interrompez pas ensuite sans ingrédient étranger. Un exemple d'utilisation serait l'utilisation de ce thermocontact dans le bloc d'alimentation de secours pour les ventilateurs de refroidissement qui ne sera mis hors service que lorsque l'alimentation principale rétablie sera entièrement configurée par un technicien.
Domaines d'application des interrupteurs bimétalles
Les interrupteurs bimétalles utilisés comme protection contre la surchauffe interrompent le circuit en cas de surchauffe. De même, les interrupteurs bimétallique fonctionnent comme une sonde de température pour la protection contre les surintensités. En tant que thermocontact électronique, le bimétal se réchauffe en raison de la source d'alimentation et sépare le circuit à une certaine température en raison de sa déformation cassant.
- Les thermostats bimétalliques sont des commutateurs sensibles à la température pour un fonctionnement cyclique. Si la température monte trop haut ou descend trop bas, le thermostat bimétal interrompt ou connecte le circuit électrique.
- Les interrupteurs bimétallique avec réinitialisation manuelle sont utilisés pour les processus nécessitant une intervention humaine après chaque séparation ou connexion du circuit.
Montage des interrupteurs bimétallique
Les interrupteurs bimétallique sont montés comme capteurs de température dans les armoires de commande ou directement sur les transformateurs, les moteurs, les radiateurs à semi-conducteurs et les composants similaires.
Le commutateur bimétallique doit être installé le plus près possible du point de contrôle si la température ambiante doit être utilisée comme indicateur du processus de commutation, afin qu'il soit soumis aux mêmes conditions de température que le système à réguler.
Les interrupteurs bimétalles traditionnels avec plaquettes ont deux œillets de contact sur les côtés pour l'installation de câbles d'alimentation entrants et sortants à l'aide de raccords de soudure, de soudure ou de soudure.
Les sondes de température pour les fonctions de capteur thermique se trouvent généralement en bas du boîtier.
FAQ - questions fréquentes sur les interrupteurs bimétallique
Was signifie la température entre parenthèses ?
La température indiquée entre parenthèses indique la plage de tolérance thermique du commutateur. Lors de la sélection des thermos bimétalliques, veillez à respecter cette plage de tolérance et sélectionnez-la de manière à ce que vos processus fonctionnent sans frottement, en tenant compte de l'écart de tolérance total.
Was advient-il de la tension nominale et du courant de commutation ?
N'utilisez les interrupteurs bimétallique que dans les conditions indiquées dans la fiche de commande pour éviter d'endommager le composant et assurer un contrôle fiable de la température.
Quelle est la température d'ouverture ou de fermeture de mon commutateur bimétallique ?
Cela dépend de l'utilisation de votre système de régulation de la température. Lors de la sélection des valeurs de température appropriées pour votre circuit, respectez également les marges de tolérance indiquées entre parenthèses.
