Microrupteurs

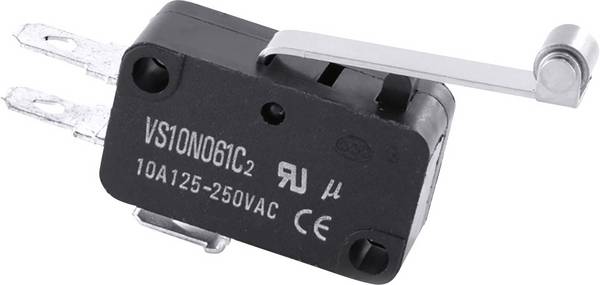

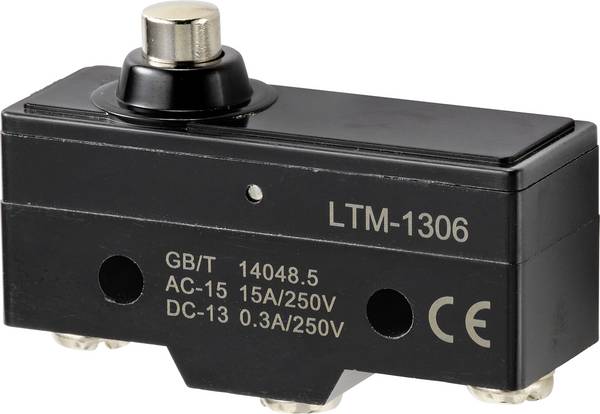

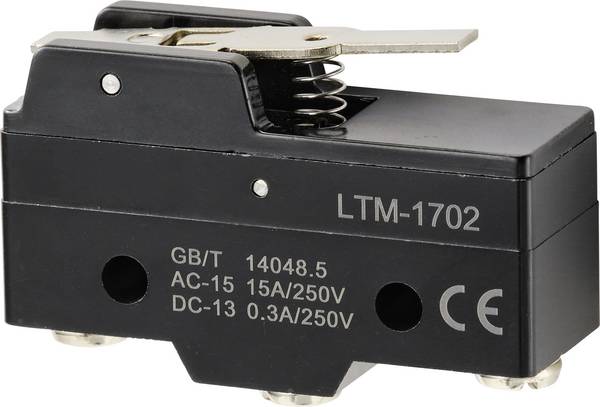

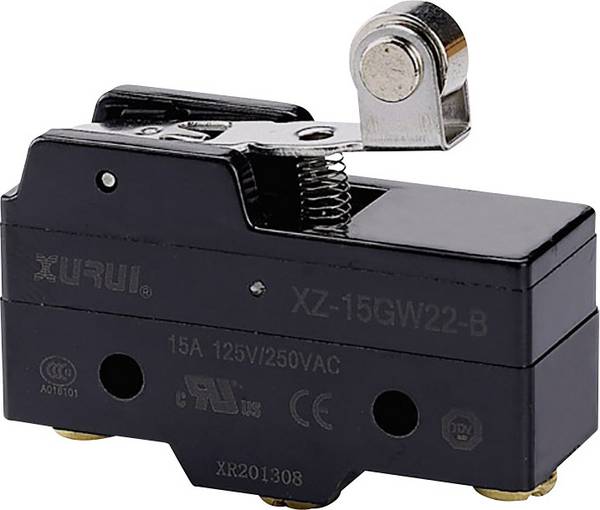

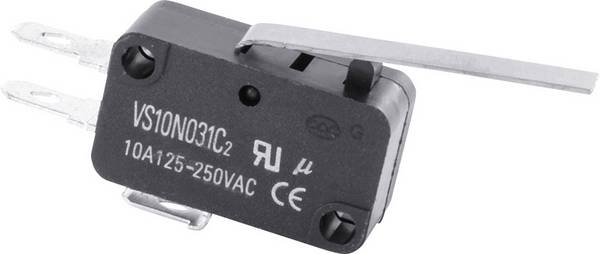

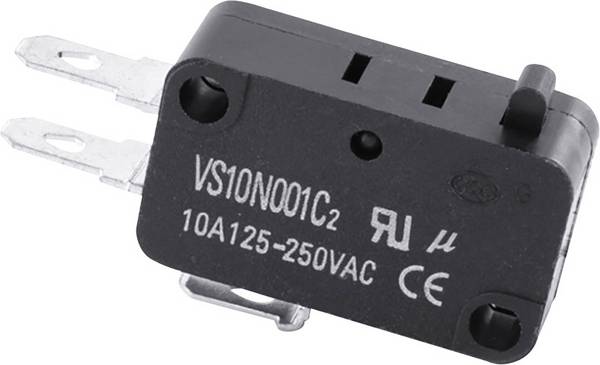

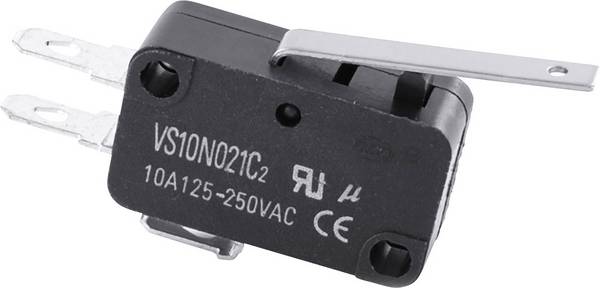

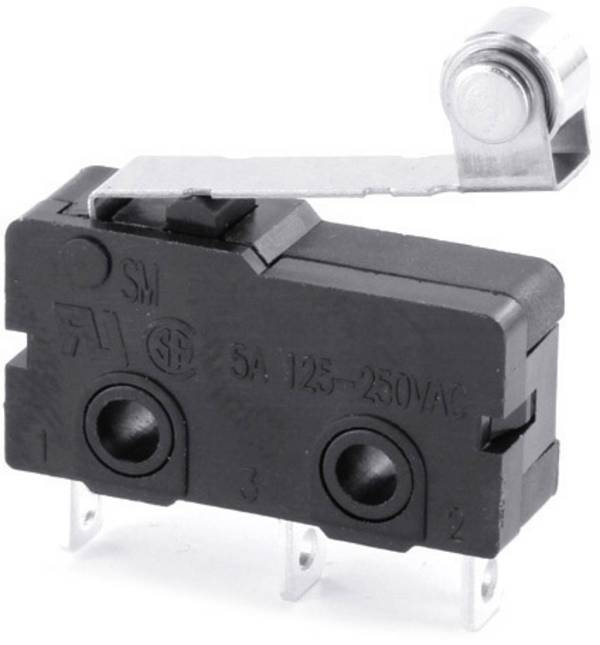

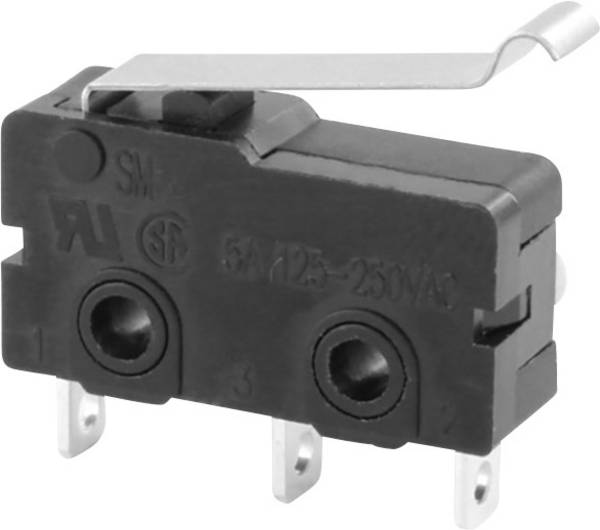

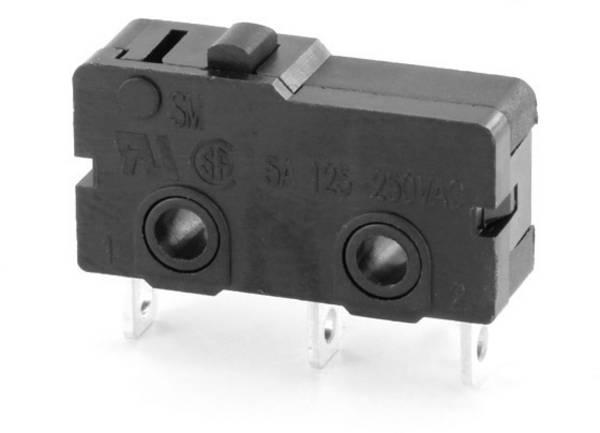

Les microrupteurs peuvent être équipés de différentes commandes. Le plus souvent, on trouve des modèles avec un bouton-poussoir ou un levier manuel. Mais il existe également des actionneurs à rouleaux qui commutent à partir du moment où le rouleau usagé a parcouru une distance de route prédéfinie.

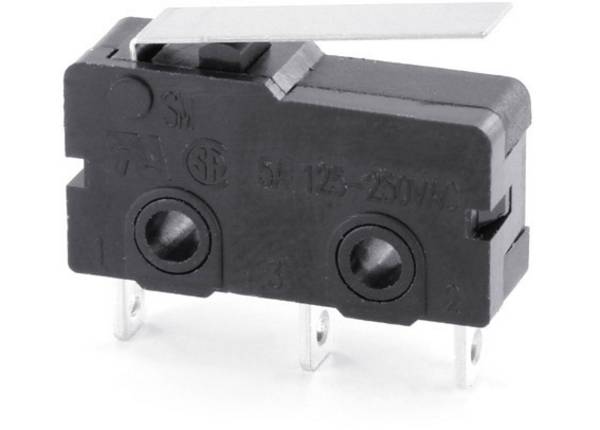

Les microrupteurs peuvent être montés de différentes manières. Ainsi, il existe des modèles à souder sur une carte de circuit imprimé, à fixer par un mécanisme à vis ou à insérer sur une carte d'expérimentation.

Un critère d'achat important pour un microrupteur est le courant de commutation maximal ainsi que la tension de commutation. L'indication 250 V/AC 10(4)A indique que les interrupteurs peuvent fonctionner avec une tension de fonctionnement maximale de 250 VAC, avec une charge résistive de 10 A et une charge inductive de 4 A maximum. Vous devez donc vous assurer que les consommateurs ne dépassent pas ces limites de charge après le commutateur.

La valeur de la force d'actionnement indique la quantité d'effort physique nécessaire à Newton pour déclencher le commutateur et modifier ainsi l'état de commutation. La force de déverrouillage indique la force de relâchement lorsque le commutateur est relâché.

Le type de matériau de contact à sélectionner dépend essentiellement de la durée de vie souhaitée du microrupteur. Vous avez le choix entre les matériaux : or, argent, laiton, nickel et différents alliages.

La fréquence de commutation maximale indique la fréquence à laquelle un interrupteur peut être actionné pendant la minute au maximum par minute. Une commande comprend ici un jeu de commutation complet, de l'actionnement initial jusqu'au retour à l'aide de l'élément de commande. Ceci est indiqué en « jeux de commutation par minute ».

Les désignations telles que marche/arrêt ou marche/marche indiquent le comportement de commutation d'un microrupteur précâblé. La première indication détermine le comportement en position de repos, la deuxième indication entre parenthèses le comportement lorsque le commutateur est actionné.

Dans le cas d'un micro-interrupteur nommé on/(OFF), le contact est fermé en position de repos. Le contact est coupé lorsque le commutateur est actionné. Le commutateur est un « contact NC ».

Dans le cas d'un micro-interrupteur nommé Off/(on), le contact est ouvert en position de repos. Ce n'est que lorsque le commutateur est actionné que le contact est fermé et qu'un flux de courant est possible. Le commutateur est un « contact normalement ouvert ».

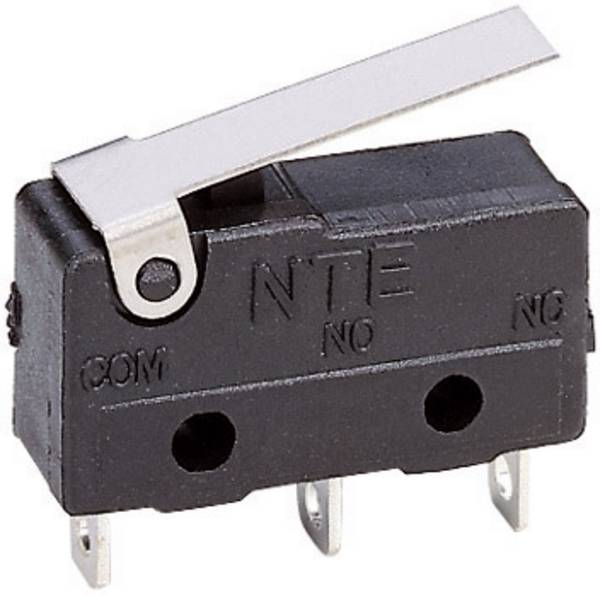

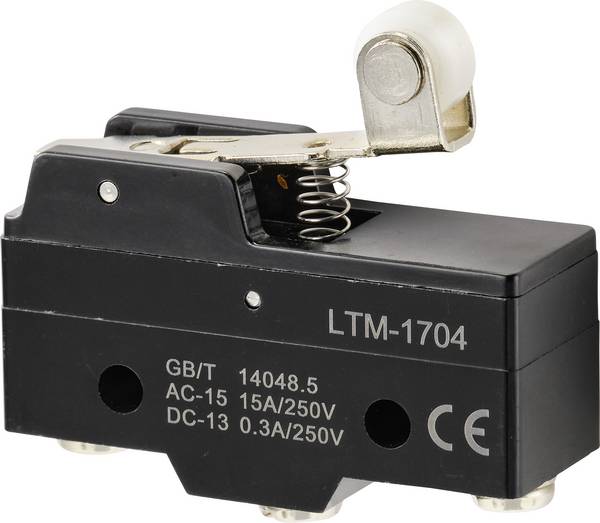

Un interrupteur nommé on/(on) ferme un contact dans les deux États de commutation et est utilisé pour alimenter alternativement deux circuits différents. L'un des deux terminaux N/O et N/C est toujours alimenté. Le commutateur est un « inverseur ».

Un micro-interrupteur peut combiner plusieurs éléments de commande . Ainsi, un micro-interrupteur avec fonction de commutation 2x OFF/(on) peut avoir environ deux leviers de commande qui doivent être manœuvrés simultanément pour permettre la fermeture continue d'un contact. Le micro-interrupteur dispose de deux contacts séparés qui peuvent être branchés avec deux commandes différentes.

La fonction de commutation du microrupteur indique son type de contact. En principe, on distingue entre les ouvrants et les fermetures. L'ouvreur coupe le circuit lorsqu'il est ouvert, il connecte par défaut le terminal C au terminal N/O. . Tant que l'interrupteur est dans son ruelage, un contact est établi. Ce type de commutateur est donc également appelé contact de repos.

Par contre, un contact normalement ouvert ne ferme le circuit qu'en cas d'actionnement. Dans son ruetage, il relie le terminal C au terminal N/C. Comme le contact normalement ouvert ne déclenche le terminal N/O qu'une fois actionné, un contact normalement ouvert est également appelé contact de travail.

Un inverseur ferme le contact avec le terminal N/C ou N/O en fonction de l'état de commutation, mais alimente toujours en courant l'une des deux branches.

La durée de vie indique le nombre minimal de cycles de commutation dans les valeurs spécifiques. Elle dépend de nombreux facteurs, parmi lesquels

• Hauteur du courant de commutation et de la tension de commutation
• Type de charge (charge ohmique, inductive, capacitive ou lampe)
• Choix des matériaux pour l'actionneur et l'actionneur
• Type et vitesse d'actionnement
• Fréquence de commutation (en jeux de commutation par minute)
• Parcours d'avance et de suivi
• Facteurs environnementaux tels que le climat ou les gaz polluants dans l'environnement

On distingue également la durée de vie mécanique et électrique . La durée de vie mécanique indique la fréquence à laquelle un interrupteur peut être actionné sans charge électrique. La durée de vie électrique indique la durée de vie du commutateur en dessous de la tension nominale, du courant nominal et de la charge de résistance à une température ambiante de 23 °C.

La limite de température minimale et maximale définit la limite supérieure et inférieure de la température ambiante dans laquelle le commutateur peut être mis en service correctement. La plupart des micro-interrupteurs peuvent être utilisés bien en dessous du point de congélation et bien au-dessus du point d'ébullition de l'eau.

Le choix du matériau du boîtier contribue à la robustesse et donc à la durée de vie du microrupteur. La plupart des microrupteurs sont livrés avec des boîtiers en fibre de verre. Par exemple, le caoutchouc est particulièrement résistant aux chocs et aux vibrations et est donc souvent choisi dans les environnements de travail exigeants.
