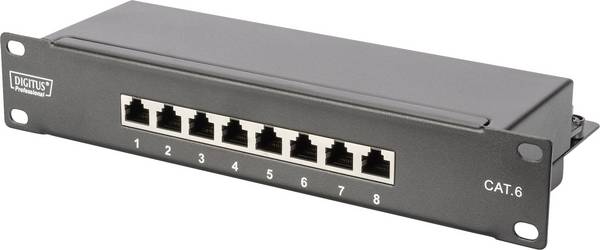

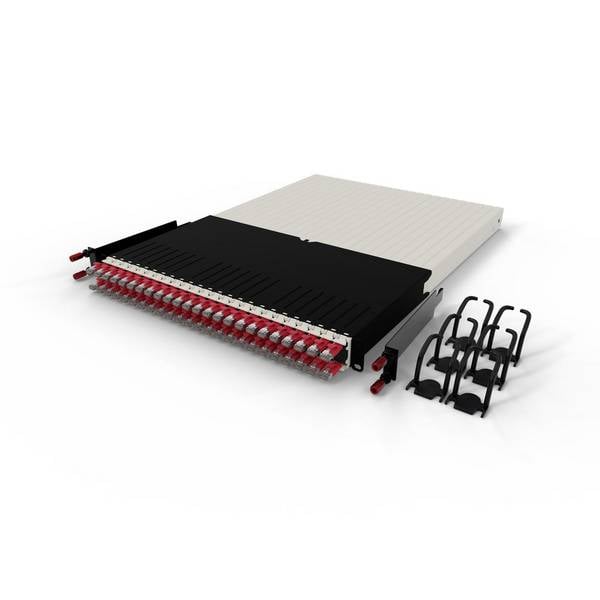

Panneau de brassage

Un panneau de brassage est intégré dans un système électronique ou dans un réseau informatique. Il sert de support d’interconnexions, il est généralement placé dans une baie de brassage. Dans un panneau de brassage, on connecte les cordons de brassage afin de relier les différents périphériques entre eux. Les utilisations les plus fréquentes sont dans les studios d’enregistrement, la télévision ou encore la radio, la raison ? La facilité de connexion entre les différents périphériques entre eux, comme avec les microphones, des instruments de musique électroniques ou des amplificateurs .

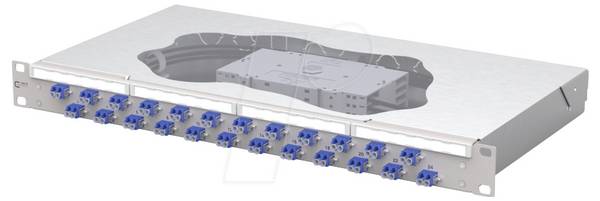

Les critères de choix

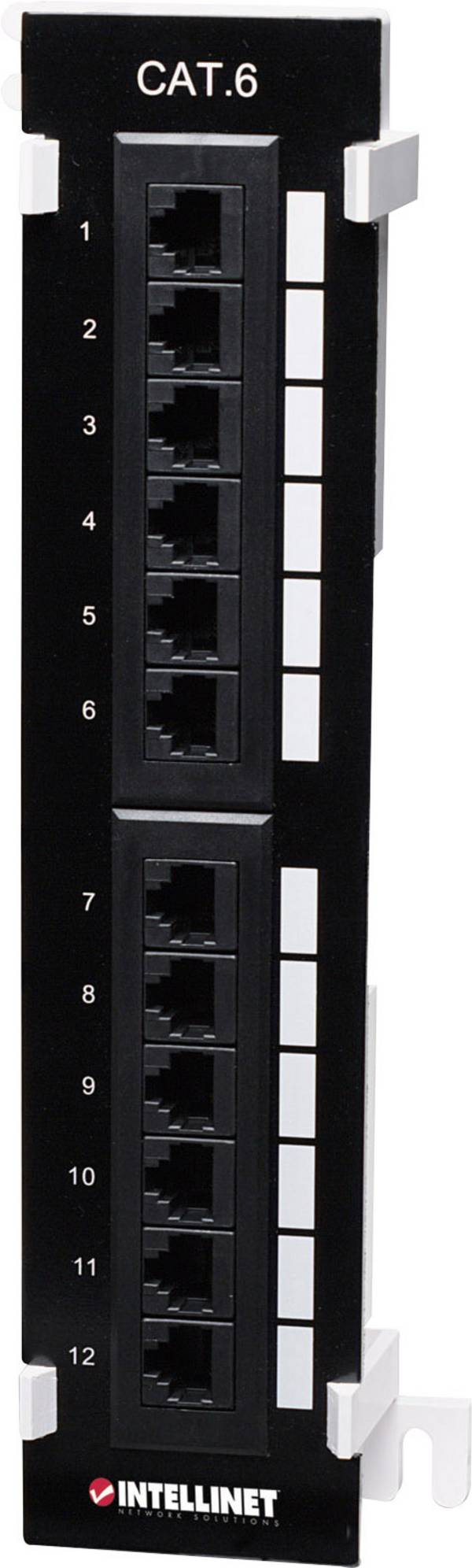

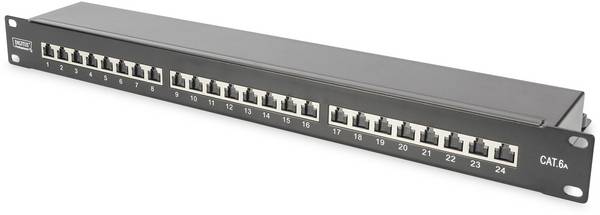

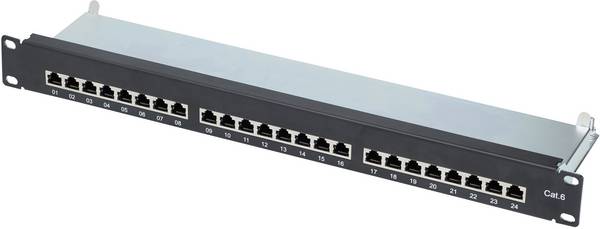

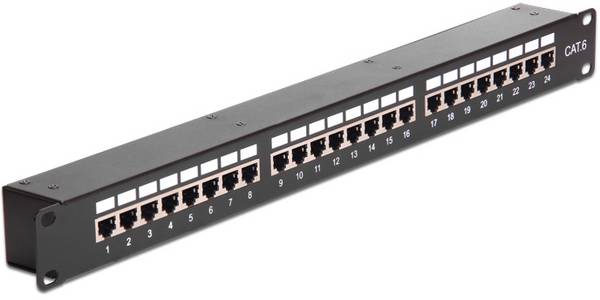

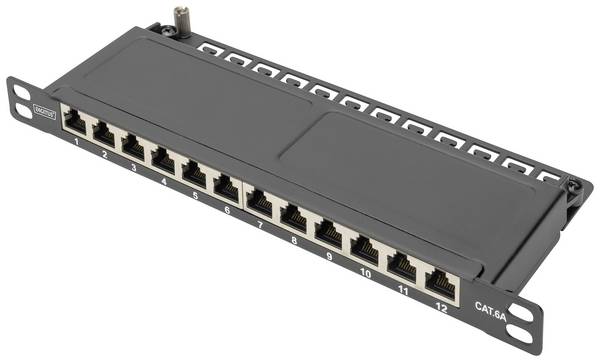

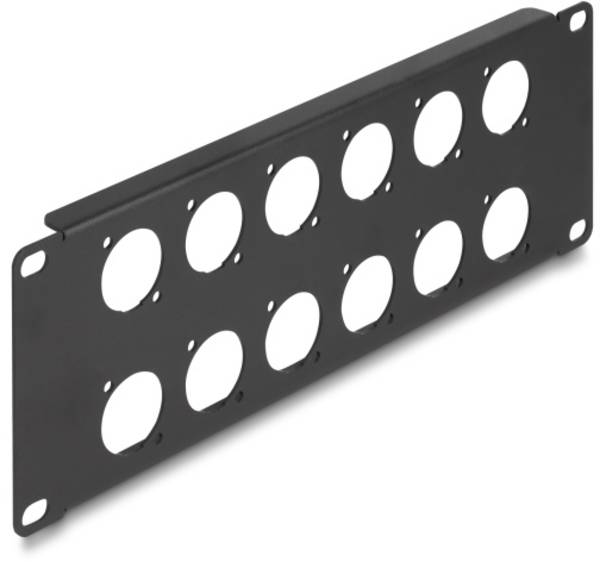

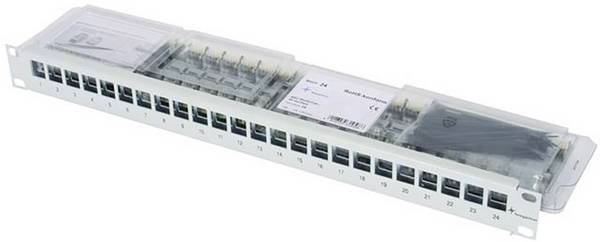

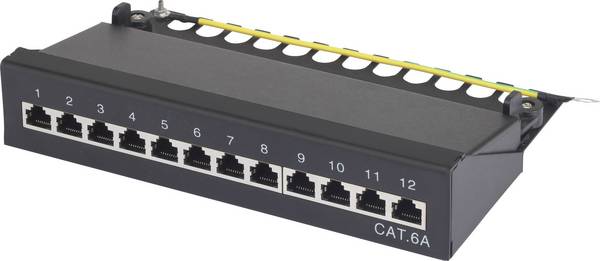

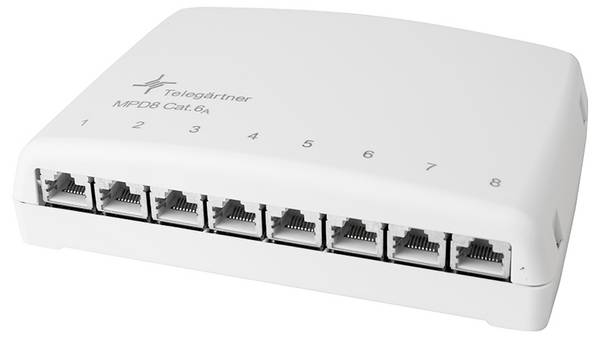

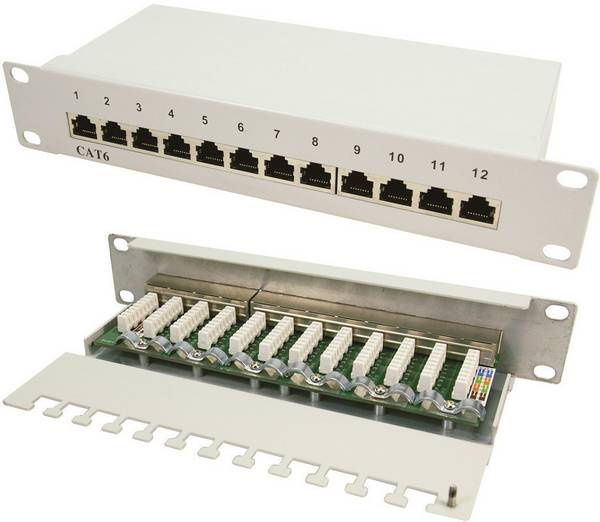

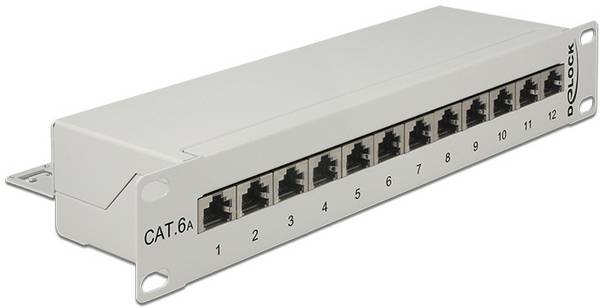

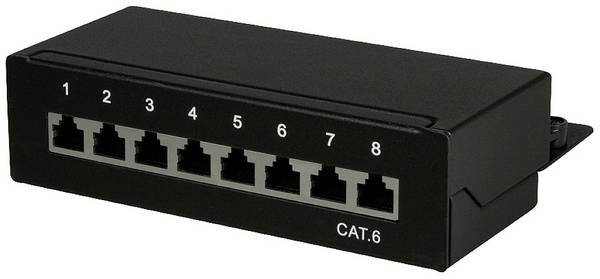

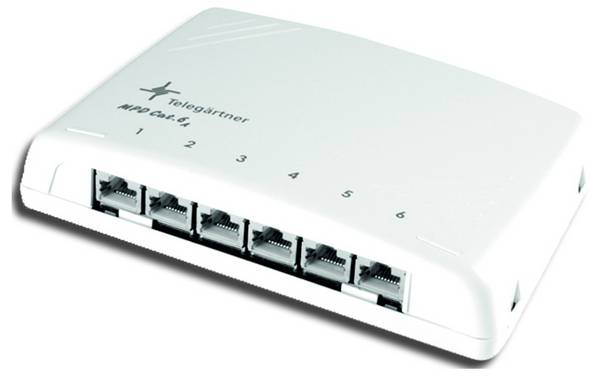

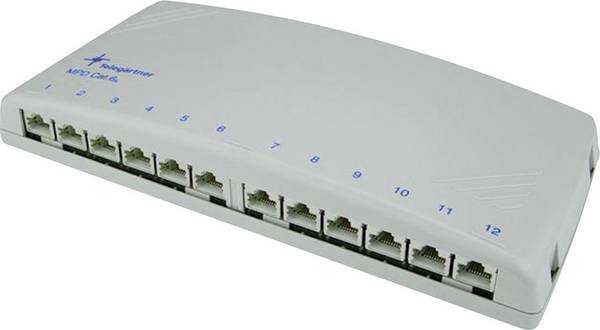

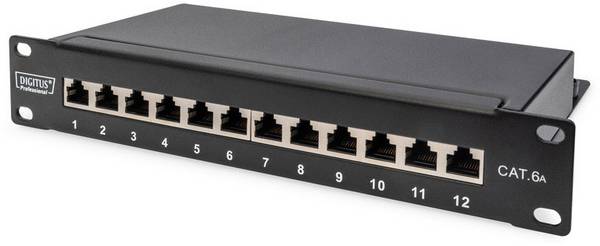

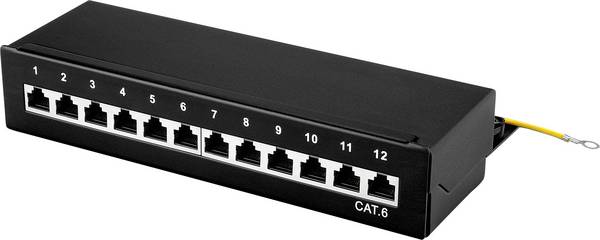

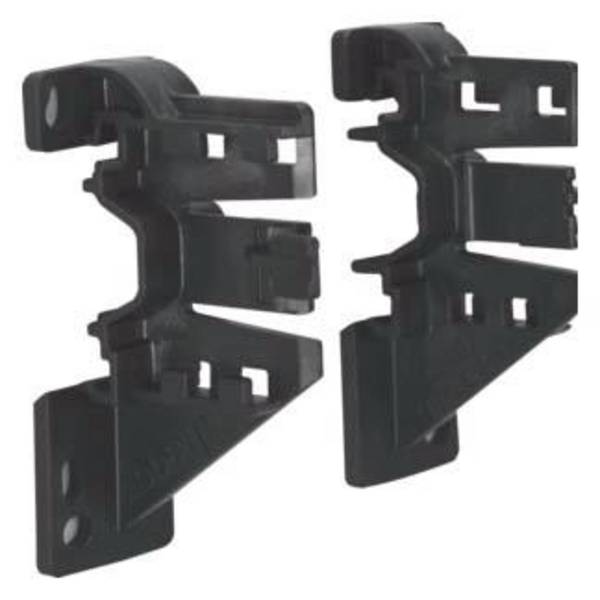

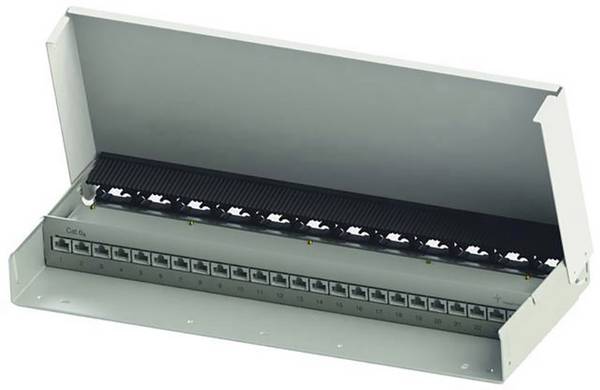

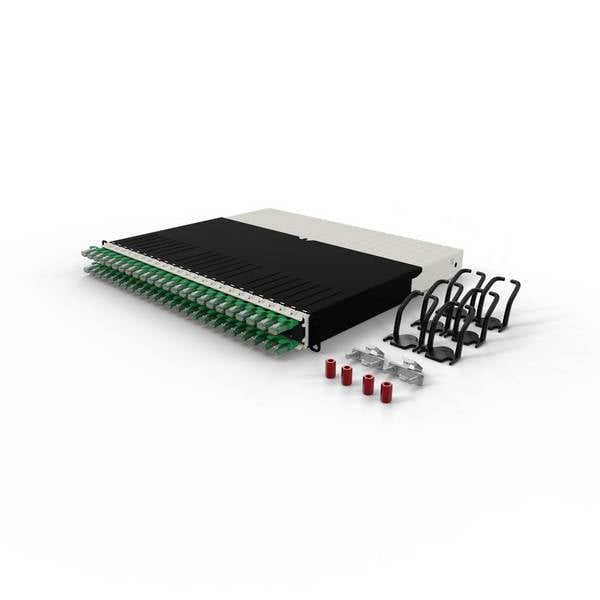

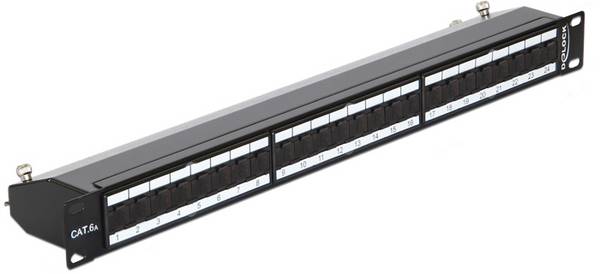

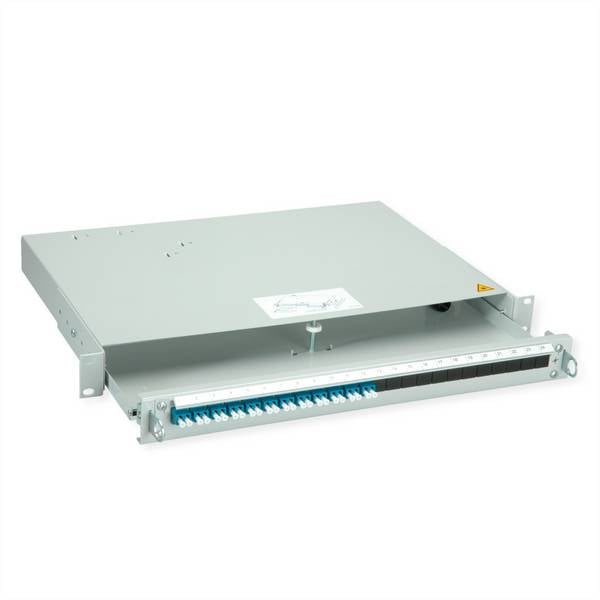

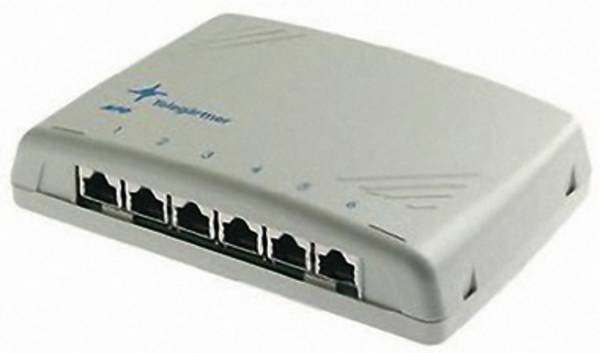

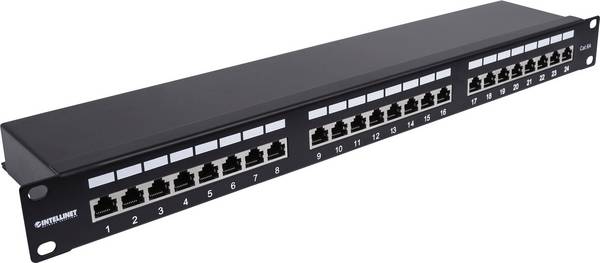

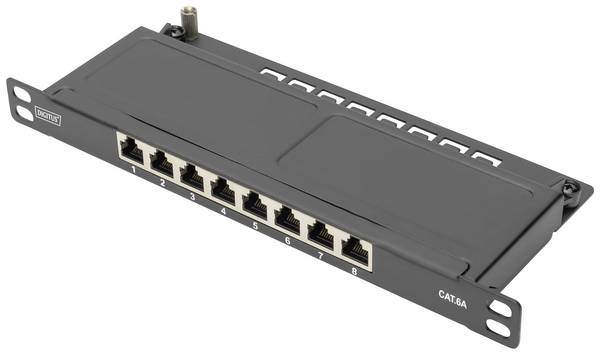

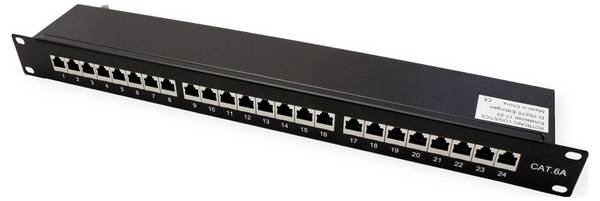

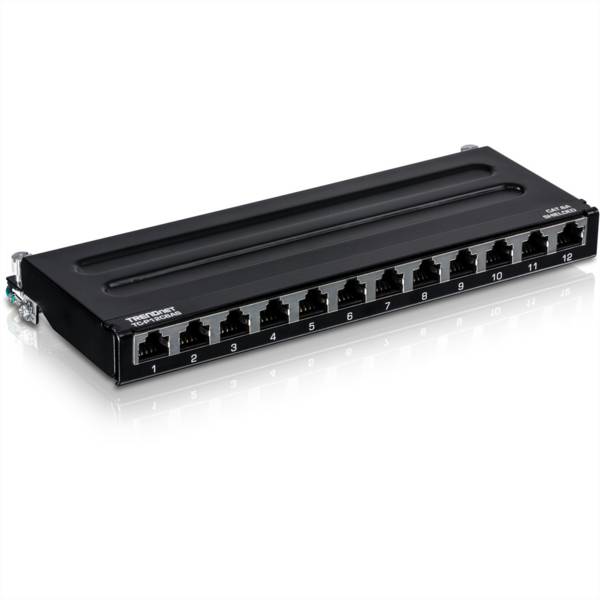

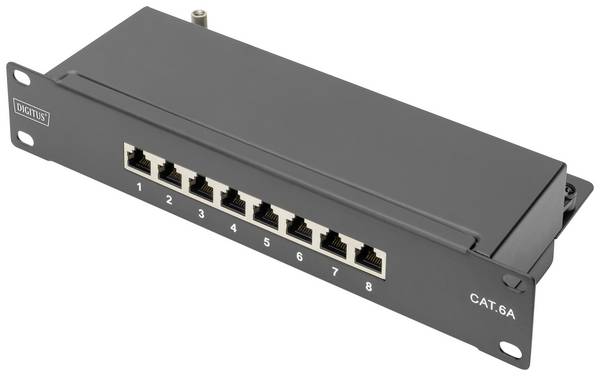

Tout d’abord, il n’y a pas de problème de compatibilité entre les connecteurs de différentes marques. Ceci vous permet d’avoir un large choix pour votre installation, choix des connecteurs de brassage, prises murales, etc. Le premier critère à prendre en compte et le plus évident est le nombre de prises que vous avez. Il existe des panneaux pour 2, 4, 8, 12, 16 ou prises. Si votre réseau dispose de plus de 24 prises, il faudra vous procurer plusieurs panneaux, des panneaux 48 prises existent mais ils n’ont pas d'avantage particulier par rapport à une installation avec deux panneaux de 24 prises. Un autre critère à prendre en compte est celui concernant la forme du panneau : panneau intégré à coffret de communication, des panneaux pour rail DIN, des panneaux au format 10 ou 19 pouces, des panneaux pour coffrets à dimensions non normées ou des micro panneaux.

La catégorie des connecteurs

Dans la logique, la catégorie des connecteurs du panneau doit être la même que celle des prises murales. Par exemple : si vos prises murales sont en Cat6a, les connecteurs du panneau doivent être en Cat6a. Pour rappel : la catégorie du câble doit être la même que celle des connecteurs.Il est possible d’avoir une catégorie supérieure à celle du câble, les performances seront légèrement améliorées. En revanche, avoir des connecteurs de catégorie inférieure à celle du câble est dommageable pour votre installation, car le potentiel maximal ne sera pas atteint. Cette dernière règle n’est pas valable pour le cas d’un signal de télévision classique de type Sat, TNT ou CATV.

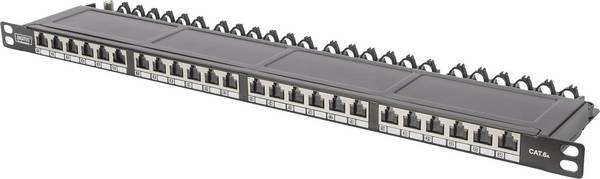

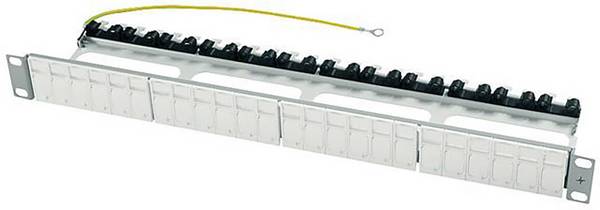

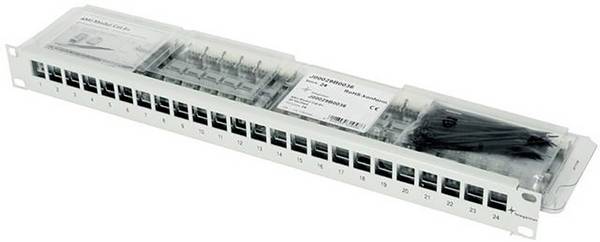

Panneaux de brassage pour noyaux RJ45

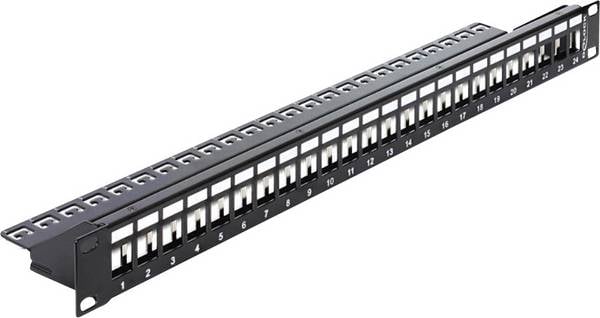

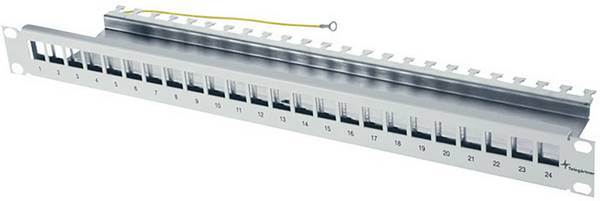

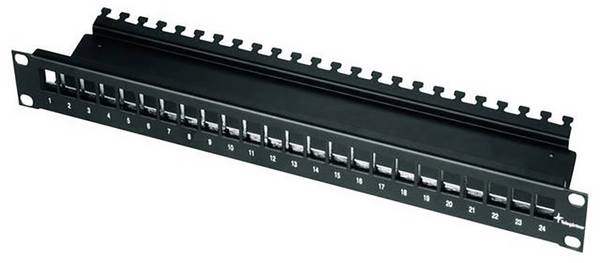

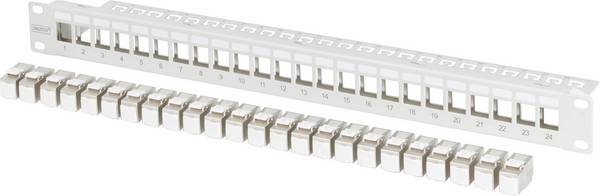

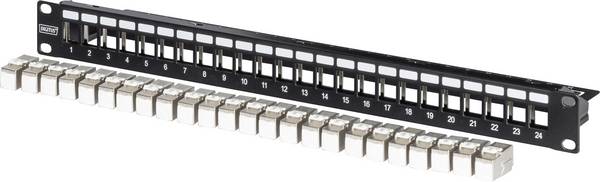

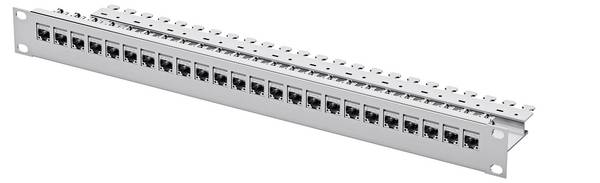

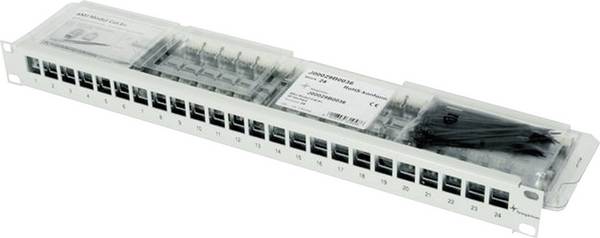

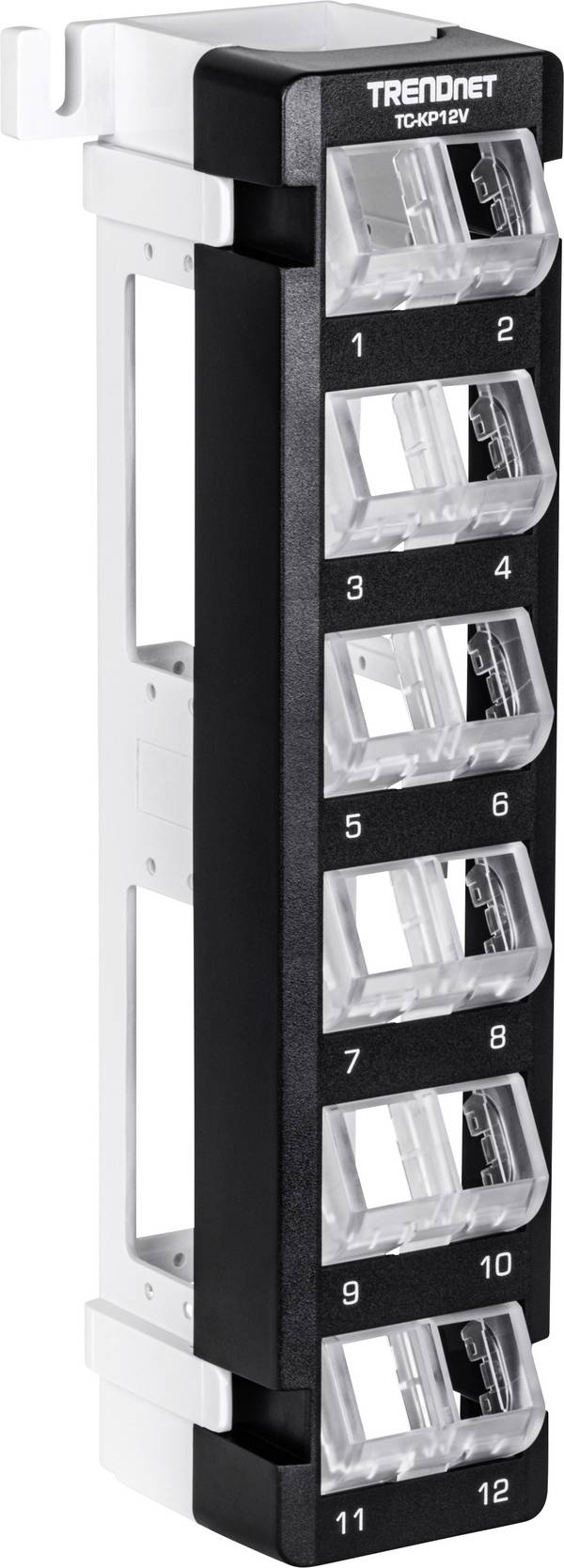

Pour les panneaux 19 pouces ainsi que pour les rails DIN, ce sont généralement des prises femelles qui se clipsent directement. La dimension du noyau RJ45 n’est pas standardisée. Chaque marque de noyau RJ45, correspond un modèle précis de panneau. Cependant, une empreinte de noyau appelée Keystone est adoptée par la majorité des fabricants. Ce type de connecteur peut se monter sur un panneau Keystone et cela, quelque soit la marque. En règle générale, les noyaux Keystone sont moins cher à l’achat mais ils sont plus difficiles à câbler pour les non-spécialistes.
