Une résistance est un dipôle électrique qui oppose plus ou moins de résistance au courant électrique dans un circuit. Les résistances électroniques sont des composants dits passifs, c'est à dire qu'ils consomment le courant et n'en génèrent pas. La résistance, mesurée en Ohm, est déterminée par l'intensité du courant électrique passant par un dipôle et la tension entre ses bornes. Cette valeur reste fixe et ne change pas.Chez Conrad, vous trouverez toute une gamme de résistances CMS électroniques appropriées à vos projets et travaux sur des circuits électriques.
Ce texte a été traduit par une machine.
Informations intéressantes sur les résistances CMS
-
Was a SMD resistance?
-
Quels types de résistances CMS sont disponibles chez Conrad ?
-
FAQ - questions fréquentes sur les résistances CMS
Was a SMD resistance?
Les résistances CMS sont un type spécial de résistances électriques qui sont fortement miniaturisées par rapport aux résistances traditionnelles. Cette forme est née de la nécessité d'installer de nombreux composants dans un espace extrêmement limité, par exemple dans les smartphones, tout en permettant un équipement industriel hautement automatisé des cartes.
Le terme CMS signifie « surface-mount device », c'est-à-dire un composant monté en surface. La technologie associée porte l'abréviation SMT pour « surface-mounting Technology ». Par exemple, les nombreux trous dans les cartes de circuit imprimé sont supprimés pour réaliser des fils à souder. Des procédés de soudage industriels ont été développés pour SMT, qui peuvent traiter de grandes quantités d'éléments de construction en peu de temps. Pour ce faire, les composants sont emballés dans des sangles puis fournis par « Pick and place » des machines de montage au point de soudure.

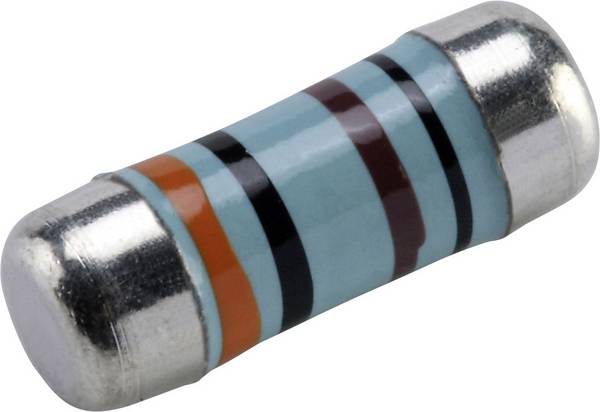

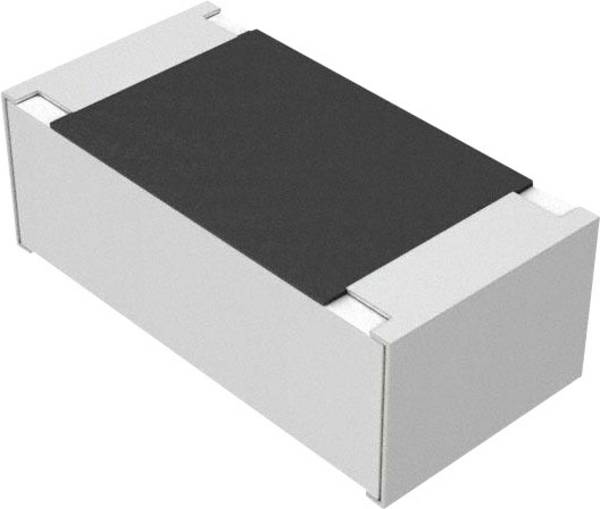

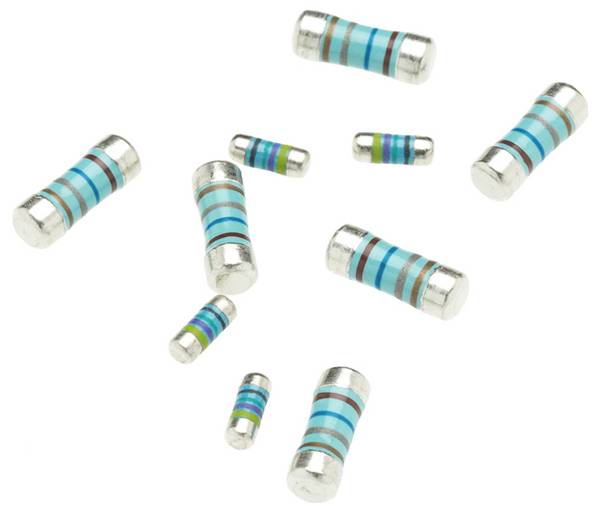

Les résistances CMS se composent d'une couche de protection, d'une couche de résistance, d'une base de montage ou d'un boîtier et de deux câbles d'alimentation électriques pour le soudage. Les résistances CMS sont disponibles en forme ronde et en forme de carré. MELF (Metal Electrode faces) est la désignation pour la forme cylindrique dans le montage à la surface - typique des résistances à couche métallique et non linéaires. Aujourd'hui, la forme en forme de carré est presque utilisée dans l'industrie.

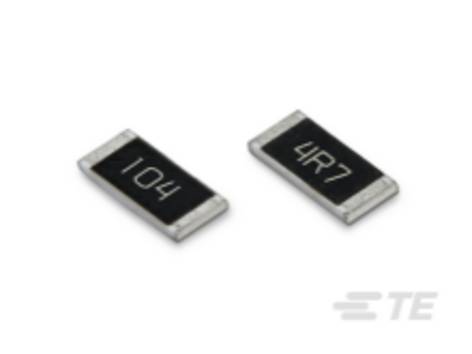

Les valeurs de résistance proposées vont de 0 ohm à 22 mégaohm. Les résistances zéro ohm sont utilisées, entre autres, pour créer des ponts conducteurs sur des cartes ou des connexions temporaires dans des structures de laboratoire. Les valeurs de résistance sont indiquées par des groupes de chiffres et de lettres imprimés.
24 modèles sont disponibles chez Conrad. Ces types de construction sont identifiés par un groupe de nombres à 4 chiffres standard. La forme TO-263 représente les résistances CMS de puissance qui ont une capacité de montage intégrée sur les surfaces de refroidissement.
Les valeurs de résistance des résistances CMS restent stables sur une plus grande plage de température que celles des résistances de construction traditionnelle. En outre, les températures de soudage et la durée admissible du processus de soudage (dans la zone de quelques secondes) sont indiquées.
La capacité de charge des résistances CMS va de 0,03125 à 35 watts.
Sous la désignation RoHS(2), les résistances CMS Conrad sont proposées pour respecter les valeurs limites des substances dangereuses pour la santé et les substances dangereuses pour l'environnement
Quels types de résistances CMS sont disponibles chez Conrad ?
Les résistances sont également distinguées dans les catégories suivantes selon qu'elles sont disponibles en tant que assortiment dans la boutique :

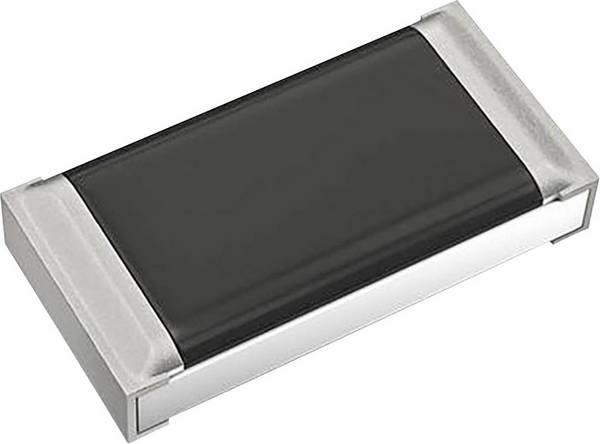

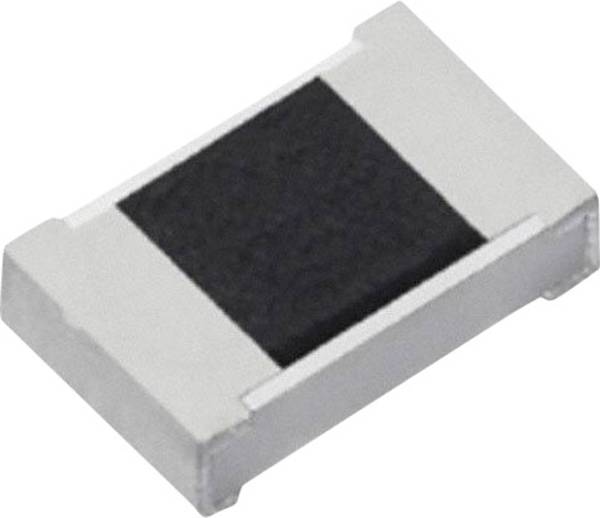

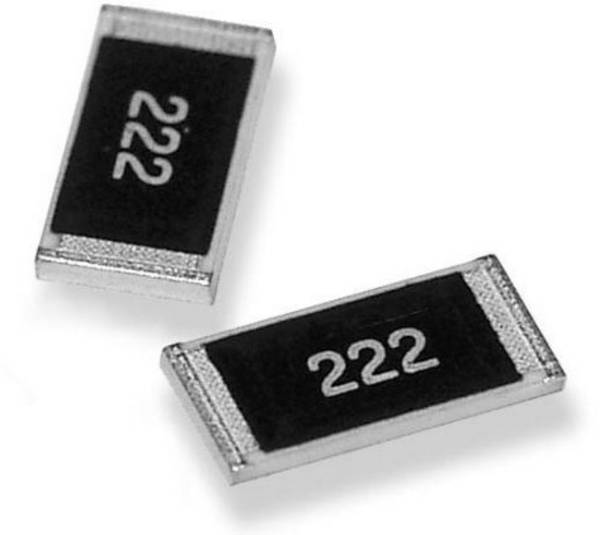

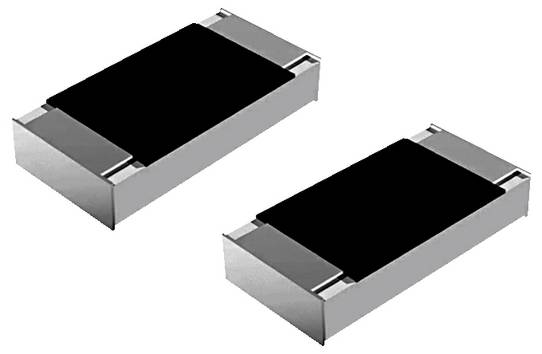

- Résistance à couche épaisse avec couche de résistance plus forte sur un substrat métallique
- Résistance de fil, un peu plus résistante et dans des tolérances de 1 et 5 pour cent

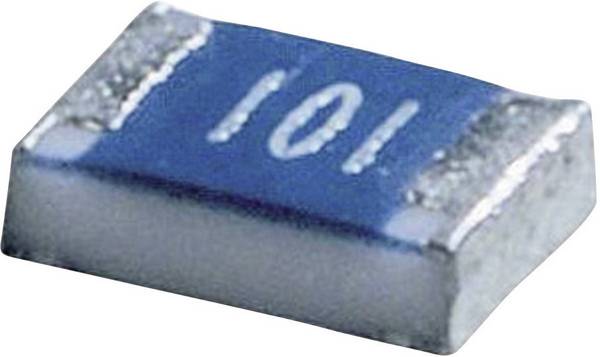

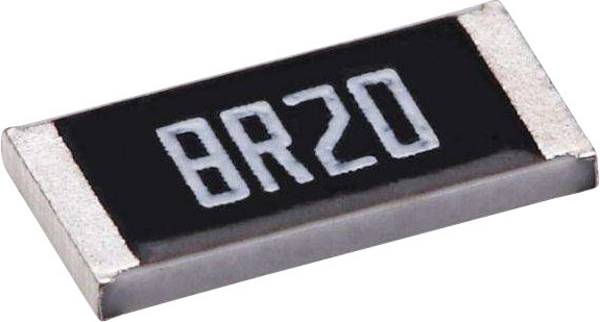

- Résistance à couche mince dans la technologie à couche mince avec des tolérances extrêmement faibles

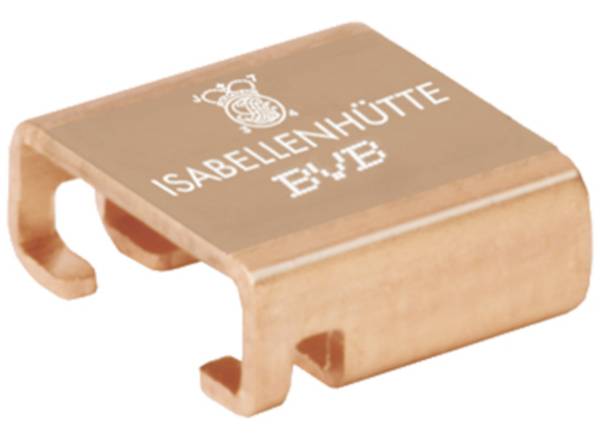

- Résistance à haute charge dans la technologie film épais avec très faibles tolérances
- Résistance à couche de carbone avec une tolérance plus grande que les résistances à couche métallique

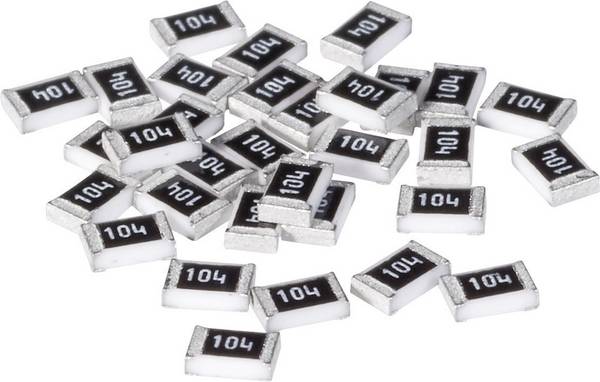

- Résistances à couche métallique avec faible tolérance et longue durée de vie
- Réseau de résistance : comprend plusieurs résistances dans une puce dont la conception peut être modifiée en raison de la soudure combinée des connexions
FAQ - questions fréquentes sur les résistances CMS
Comment lire correctement le codage des résistances CMS ?
Grâce à la répartition très fine des valeurs de résistance dans la boutique, vous pouvez choisir précisément les composants dont vous avez besoin. Différentes normes ont été développées pour le codage, qui se composent de deux à quatre chiffres de chiffres et de lettres alphanumériques. Pour vous aider, vous pouvez consulter des pages Web avec des tableaux de codes.
Was faut-il respecter lors du remplacement d'une résistance CMS ?
Les travaux de soudure de réparation SMD sont très exigeants en termes d'outils et de qualification de l'utilisateur pour ne pas détruire la platine support. Un défi particulier est de souder le composant concerné. Les méthodes « air chaud » et « fer à souder à pince » - un tweezer - sont recommandées pour cela. Le soudage à l'air chaud est un procédé avec buses spéciales conçues pour les dimensions des composants. Le tweezer est le premier choix pour le dessoudage rapide et efficace des composants CMS à deux pôles. L'appareil combine un fer à souder et une pincette et permet de chauffer simultanément les deux connecteurs de composants. La structure en forme de pince permet la préhension et le retrait simultanés du composant. Les temps de soudure courts de deux secondes maximum sont importants pour éviter que la résistance CMS et la carte de circuit imprimé ne soient détruites par surchauffe. Le composant chaud appartient à un support résistant à la chaleur après le processus de dessoudage. Les deux systèmes de soudage sont disponibles chez Conrad.
Combien de temps une résistance CMS dure-t-elle ?
La durée de vie sous charge atteint des chiffres horaires de 6 chiffres. Par exemple, 200 000 heures de fonctionnement correspondent à une durée de vie de 22 ans et 10 mois en fonctionnement continu. La durée de vie dépend fortement du respect des plages de température de fonctionnement prévues. À des températures plus basses, la durée de vie augmente. Les indications des fabricants sont des valeurs de cirque.
Comment puis ich détecter une résistance CMS défectueuse ?
Les résistances défectueuses sont perceptibles par la décoloration du boîtier due à l'échauffement. Un chauffage puissant peut provoquer le dessoudage d'une résistance. En outre, une panne totale de l'assemblage ou de l'appareil est possible. La mesure précise de la résistance à l'aide d'un appareil de mesure approprié.
Was must-on observer lors de la mesure d'une résistance CMS ?
Un processus de mesure ne doit être effectué que sur des résistances CMS non montées afin de ne pas fausser le résultat de la mesure par d'autres composants électriques.
