Transformateurs print

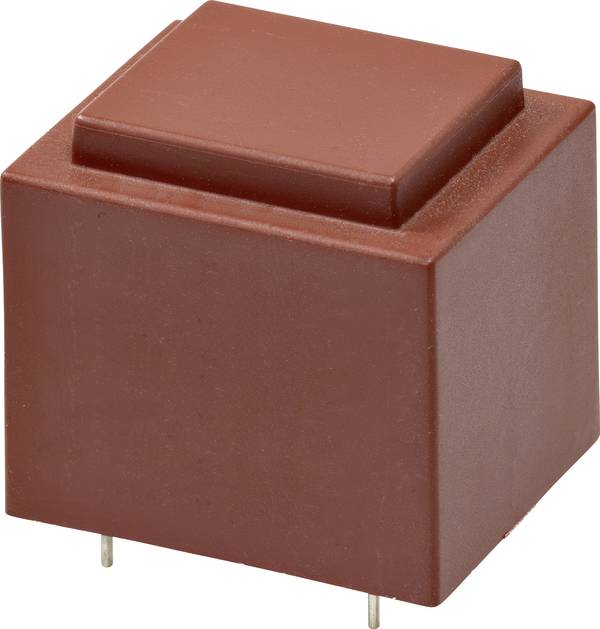

Composant notable de nombreux montages électriques et électroniques, le transformateur pour circuit imprimé, ou transformateur CI, se décline sous de nombreuses formes et attributs afin de convenir à tous les montages, installations et créations. À l'heure actuelle, un transformateur pour circuit imprimé est généralement un transformateur moulé. Un transformateur moulé bénéficie d'une finition professionnelle qui lui confère des propriétés protectrices intéressantes que nous détaillerons dans un prochain paragraphe.

Description du transformateur pour circuit imprimé

Les transformateurs permettent de faire varier les valeurs de tension et d'intensité d'un courant alternatif en un autre courant alternatif.

Cela permet d'alimenter les différentes parties d'un circuit avec les bonnes caractéristiques électriques, de proposer une isolation galvanique entre le primaire (l'entrée) et le secondaire (sortie). Le rapport entre le nombre de spires du circuit primaire et du circuit secondaire donne le rapport de transformation : si un courant de 120 V traverse le circuit primaire composé de 10 fois plus de spires que le circuit secondaire, alors il ressortira une tension de 12 V du transformateur pour circuit imprimé.

Ce sont des produits destinés autant aux professionnels qu'aux particuliers, pour de la réparation d'amplificateurs audio (ou l'amélioration), la création d'outils dédiés à la radiocommunication, le modélisme, l'apprentissage scolaire, la gestion de la lumière, etc.

La puissance d'un transformateur CI

En règle générale, en électricité, la puissance est exprimée en Watts (W). Mais dans le cas des transformateurs, la puissance est notée VA. La notation VA correspond à la puissance apparente d'un transformateur CI, et elle est exprimée en voltampères. Elle diffère de la puissance P (en Watts) puisqu’elle s’applique essentiellement aux transformateurs (en courant alternatif, donc). Selon la résistivité du circuit, elle peut être égale à la puissance (en cas de résistivité nulle). Elle est calculée à l’aide des valeurs de la tension (la tension secondaire, celle de sortie) et l'intensité du courant secondaire.

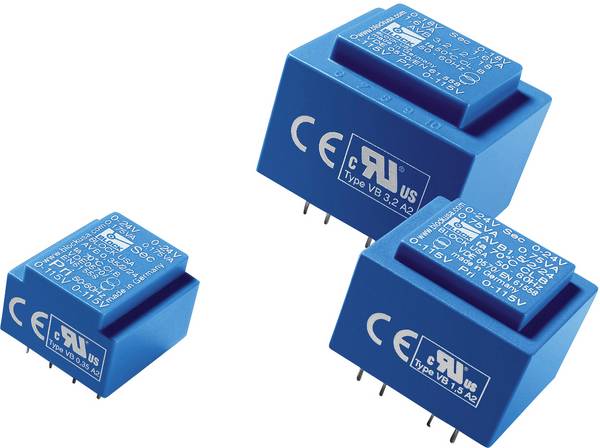

Les valeurs de tension secondaire de nos produits sont variées : vous pourrez trouver des composants proposant une sortie de 6 V à 24 V ou plusieurs sorties, comme du 2 x 6 V, 2 x 18 V, etc.

Ces valeurs de tension secondaire sont directement liées aux puissances des produits dont nous avons décrit le fonctionnement précédemment. Les valeurs de la puissance oscillent entre 0,35 VA et 50 VA, vous offrant ainsi une très large diversité d'usages.

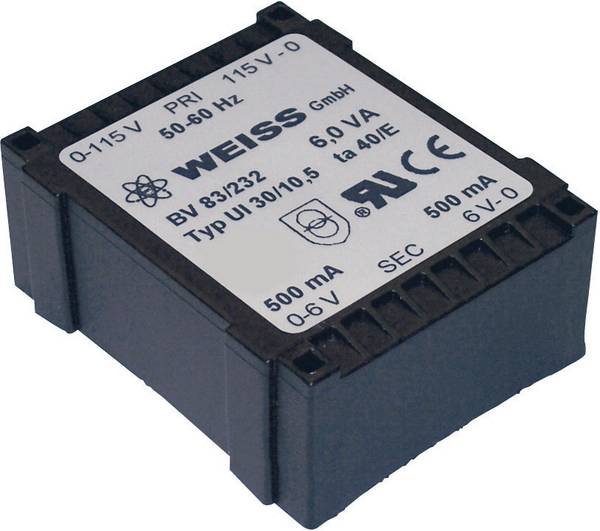

Ainsi, vous pourrez trouver un transformateur CI 230 V – 18 V, un transformateur 230 V – 12 V et d'autres encore, adaptés à de nombreux appareils (téléviseurs, blocs d'alimentation/chargeurs, imprimantes, etc.).

Données supplémentaires pour votre transformateur moulé

Comme dit en introduction, un transformateur moulé offre une protection accrue de votre dispositif. En effet, le transformateur moulé gagne en étanchéité, son bobinage et est protégé et l’oxydation est fortement limitée.

Chaque transformateur de courant présenté sur cette page fait l’objet d'une fiche détaillée qui vous renseignera sur d'autres spécificités de ces produits, comme la classe de protection électrique, la fréquence, les températures de fonctionnement, les tensions d'essai, les classes de substance d'isolation, les pertes de marche à vide, les dimensions, le poids, le rendement, le bénéfice d'un tarif dégressif, le type de connexions (à souder, à fixer, etc.) et d'autres points encore.
