Name: Bals Elektrotechnik 2182 2182 Mâle CEE 63.0 A 3 pôles 400 V 1 pc(s)
Brand: Bals Elektrotechnik
SKU: 3147273
Availability: BackOrder

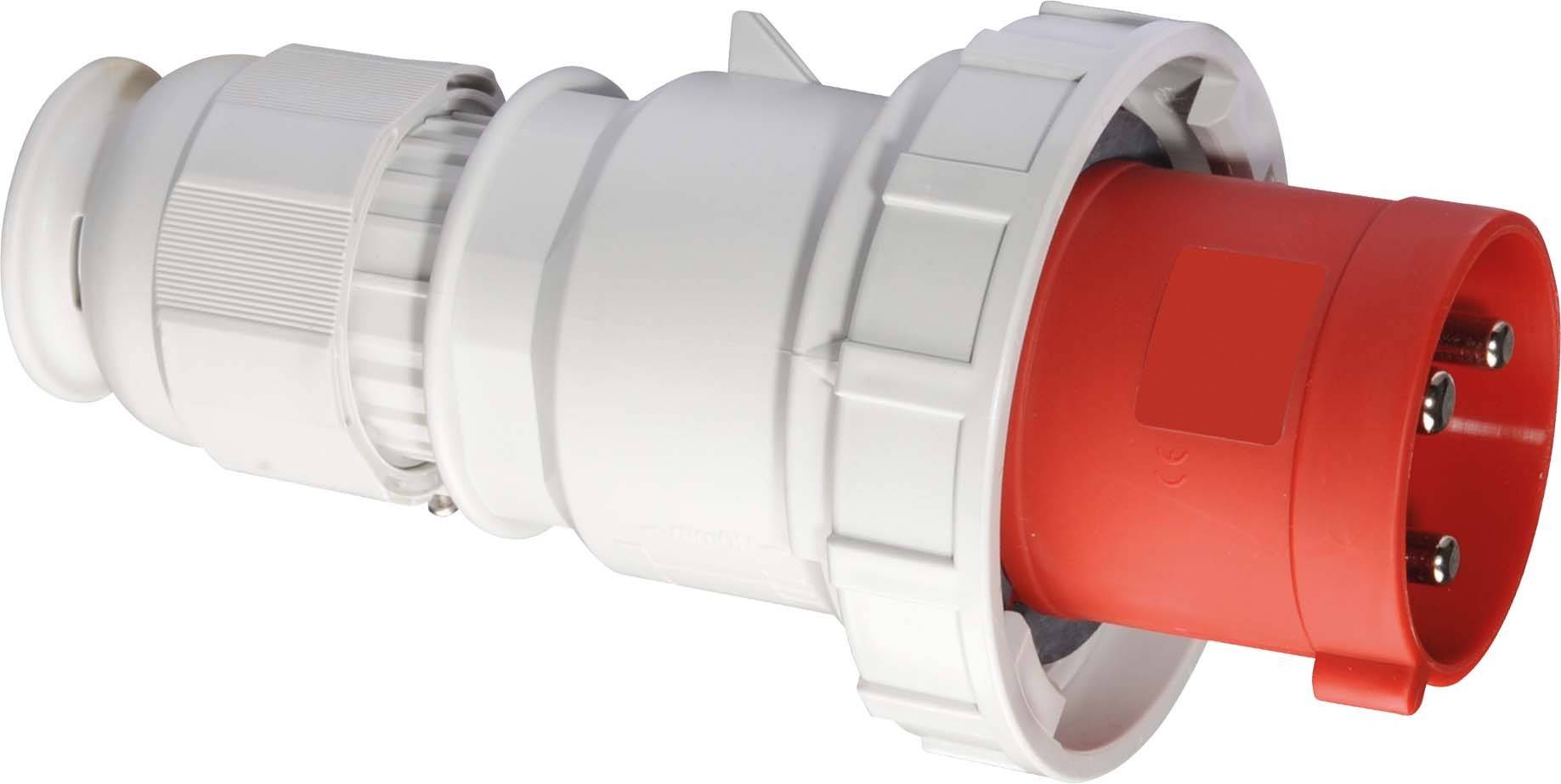

Une fiche industrielle rouge avec plusieurs contacts et un boîtier blanc. Adaptée aux applications à forte intensité de courant.

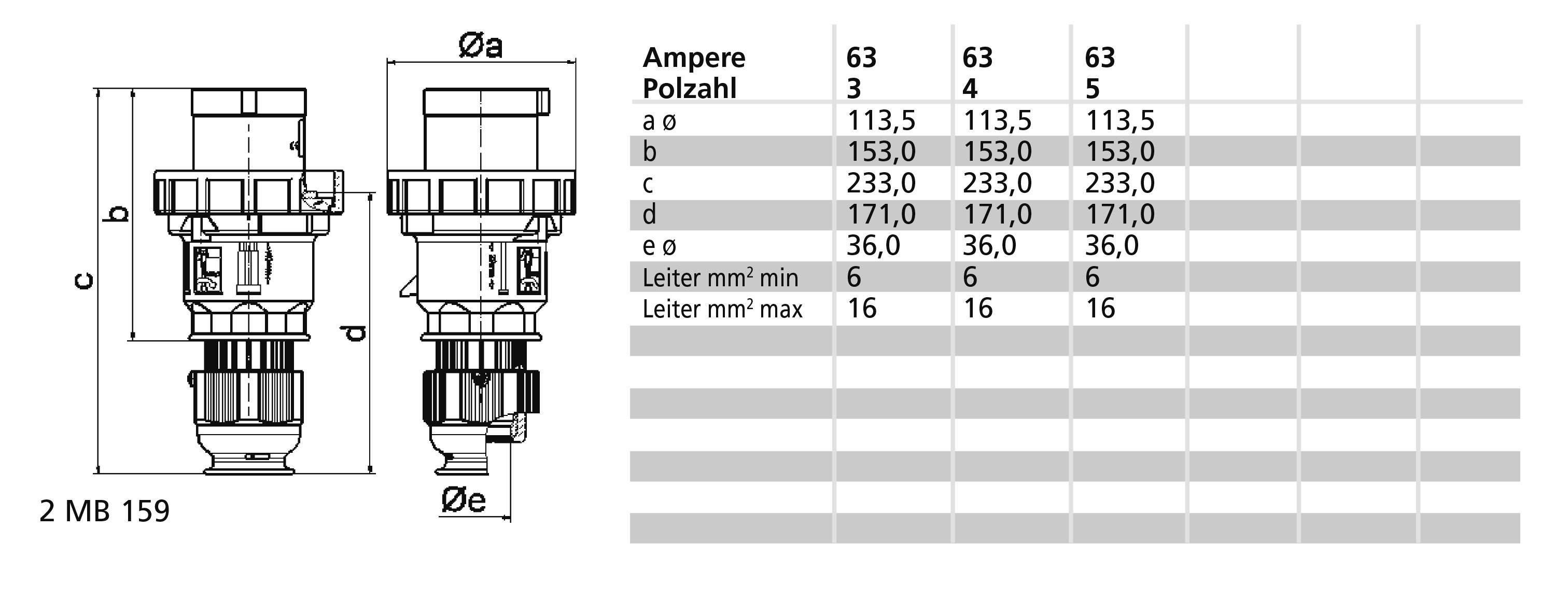

Dessin d'une prise électrique avec dimensions. Tableau indiquant les ampérages (3, 4, 5) et les dimensions en mm. Les dimensions essentielles sont a à e et les tailles des conducteurs.

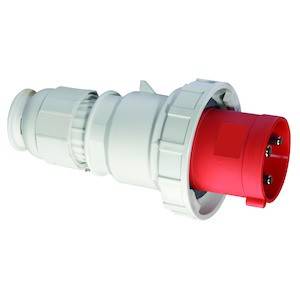

Une fiche CEE rouge, tripolaire, avec un boîtier blanc, couramment utilisée pour les branchements électriques industriels.

1/3

Bals Elektrotechnik

Livraison avant le mer. 25 novembre

Vente et expédition :

Conrad ElectronicCGV

Nombre

pièce(s)

Total (254,17 € / unité(s))

254,17 €

dont 0,11 € d’éco-part

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Caractéristiques techniques

Courant IEC : 63 A.
Nombre de pôles : 3
Tension selon en 60309-2: 400 V (50+60 Hz) rouge
Position de l'heure : 9 h
Couleur d'identification : rouge
Numéro RAL: 3000
Inverseur de phase : non
Type de protection : IP67
Technique de raccordement : borne à vis
Entrée de câble : presse-étoupe
Fiche droite
Matière : plastique
Matériau des contacts : CuZn
Contacts de traitement de surface : nickelés
Version militaire : non

Type de produit: Mâle CEE

Tension nominale: 400 V

Courant nominal: 63.0 A

Courant nominal - arrondi: 63 A

Connecteur A: borne à vis

Modèle: Droit

: IP67

Couleur: rouge

Contenu: 1 pc(s)

Nombre de pôles: 3

Connexion: borne à vis

Matériau (détails): Plastique

Tension de fonctionnement: 400 V

UKCA: non pertinent

Documents et téléchargements

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3147273 Bals Elektrotechnik 2182 2182 Mâle CEE 63.0 A 3 pôles 400 V 1 pc(s)

Description

Connecteur TE
63A 3P (2P+PE) 400V (380 - 415V~) 9H IP67
Fréquence 50/60Hz
Couleur technique : rouge RAL 3000
Support de contact/contacts : le support de contact est en matériau très résistant à la chaleur, les contacts sont nickelés en laiton
Section de conducteur maximale : 16,0 mm2
Matériau du boîtier : polyamide
Technique de raccordement : bornes à vis comme bornes de cadre
Entrée de câble : avec presse-étoupe
Couleur de l'appareil : pied à coulisse gris RAL 7035, col rouge RAL 3000, anneau à baïonnette gris RAL 7035, capot de boîtier gris RAL 7035, presse-étoupe gris RAL 7035
Hauteur de l'appareil : 234 mm, largeur de l'appareil : 114 mm, profondeur de l'appareil : 114 mm
Autres caractéristiques techniques : pour câble d'une longueur min. Diamètre de 16 mm à max. Diamètre 36 mm, le raccordement des pièces du boîtier est sans vis et est bloqué par un verrou d'arrêt. Il est possible d'ouvrir à l'aide d'UN tournevis, avec presse-étoupe TE MULTI-GRIP, décharge de traction intégrée, ouvertures d'évacuation d'eau supplémentaires et vis de blocage
