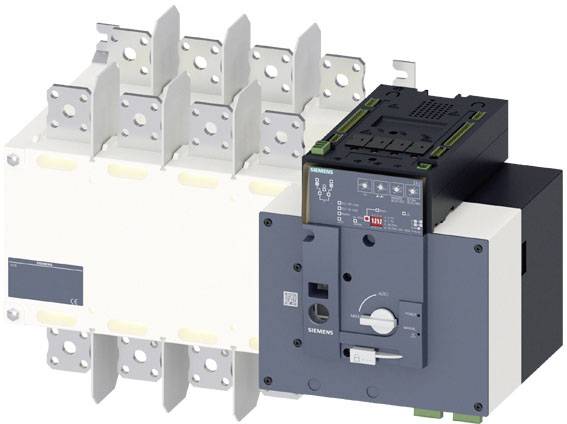

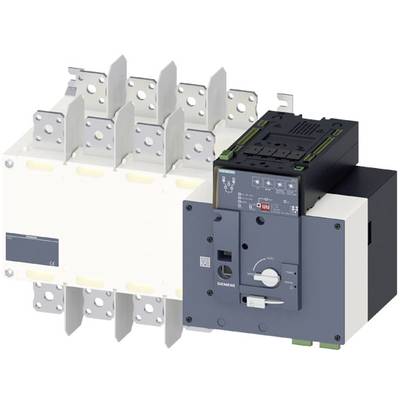

Commutateur d'alimentation noir 2.5 mm² 800 A 3 NO (T), 4 inverseurs (RT) Siemens 3KC84480FA220GA3
EAN :
Ref. fabricant :
Code produit :
Type de produit
Commutateur d'alimentation
Nombre de pôles
4
Courant nominal - arrondi
800 A
Type de contact
3 NO (T)
4 inverseurs (RT)
Alim.
690 V/AC
Fiche technique (PDF)
Vente et expédition :
Nombre
Total (8 249,17 € / unité(s))
€
hors 50,00 €
Caractéristiques techniques
- Nombre d'entrées numériques : 11 entrées fixes
- Nombre de sorties relais : 3 fixes
- Nombre de phases surveillées : 3
- Couple de serrage / des entrées et sorties / pour raccordement à vis / maximum 0,6 Nm
- Couple de serrage / pour les contacts principaux / pour la connexion à vis / maximum : 13 Nm
- Type d'affichage / pour affichage de la position de commutation mode manuel : I - O - II
- Type d'interface / pour connecteurs RJ45 : 8 fils, câble réseau droit, sans blindage
- Type d'actionneur : poignée de rotation longue
- Type de connecteur électrique / entrées et sorties : amovible/enfichable
- Type de connexion électrique / pour circuit principal : connexion de rail
- Type de poignée : poignée
- Temps de coupure / pour la séquence de fonctionnement I-O-II ou II-O-I / pour AC / à 415 V / minimum : 1400 ms.
- Temps de coupure / pour la séquence de fonctionnement I-O-II ou II-O-I / pour AC / à 415 V / maximum : 61400 ms.
- Type d'appareil : montage fixe
- Type de fixation : fixation par vis
- Fréquence de fonctionnement : 45 - 65 Hz
- Durée des cycles de commutation : 60 s.
- Convient à l'utilisation / interrupteur principal : oui
- Convient à l'utilisation / coupe-circuit : oui
- Convient à l'utilisation / interrupteur de sécurité : oui
- Adapté à l'utilisation / interrupteur d'entretien / de réparation : oui
- Courant d'entrée / à l'entrée numérique / à signal <0> / maximum 2,1 ma
- Temps de temporisation d'entrée : 0,046 s.
- Durée de vie électrique (cycles de commutation) / pour AC-21 B, AC-22 B, AC-23 B : 500
- Durée de vie mécanique (cycles de commutation) / pour la séquence de fonctionnement I-O-II-O-I : 4000
- Durée de vie mécanique (cycles de commutation) / pour la séquence de fonctionnement O-I-O / typique : 2500
- Durée d'impulsion / minimale : 0,06 s.
- Tension d'isolement : 1000 V
- Poids net : 33300 g
- Position / de l'entraînement de changement de vitesse : à l'extrémité droite
- EQUIPEMENT / verrouillage du produit : oui
- Extension du produit / commutateur auxiliaire : oui
- Temps de commutation / du calculateur / maximum : 3600 s.
- Indice de protection IP / à l'avant : IP00
- Indice de protection IP / avec interrupteur fermé / avec cache ou cache-câble : IP20
- Température ambiante pendant le fonctionnement : -20 °C - +70 °C.
- Temps de commutation / de l'unité de commande / max. : 60 s.
- Puissance dissipée en AC / à 230 V : 2,5 W
- Puissance dissipée maximale : 166,8 W.
- Degré de pollution : 3
- Tension d'alimentation / pour AC / maximum : 332 V.
- Catégorie de surtension III
- Type de produit
Commutateur d'alimentation
- Type de contact
3 NO (T)
4 inverseurs (RT)
- Alim.
690 V/AC
- Couleur
noir
- Section
2.5 mm²
- Nombre de pôles
4

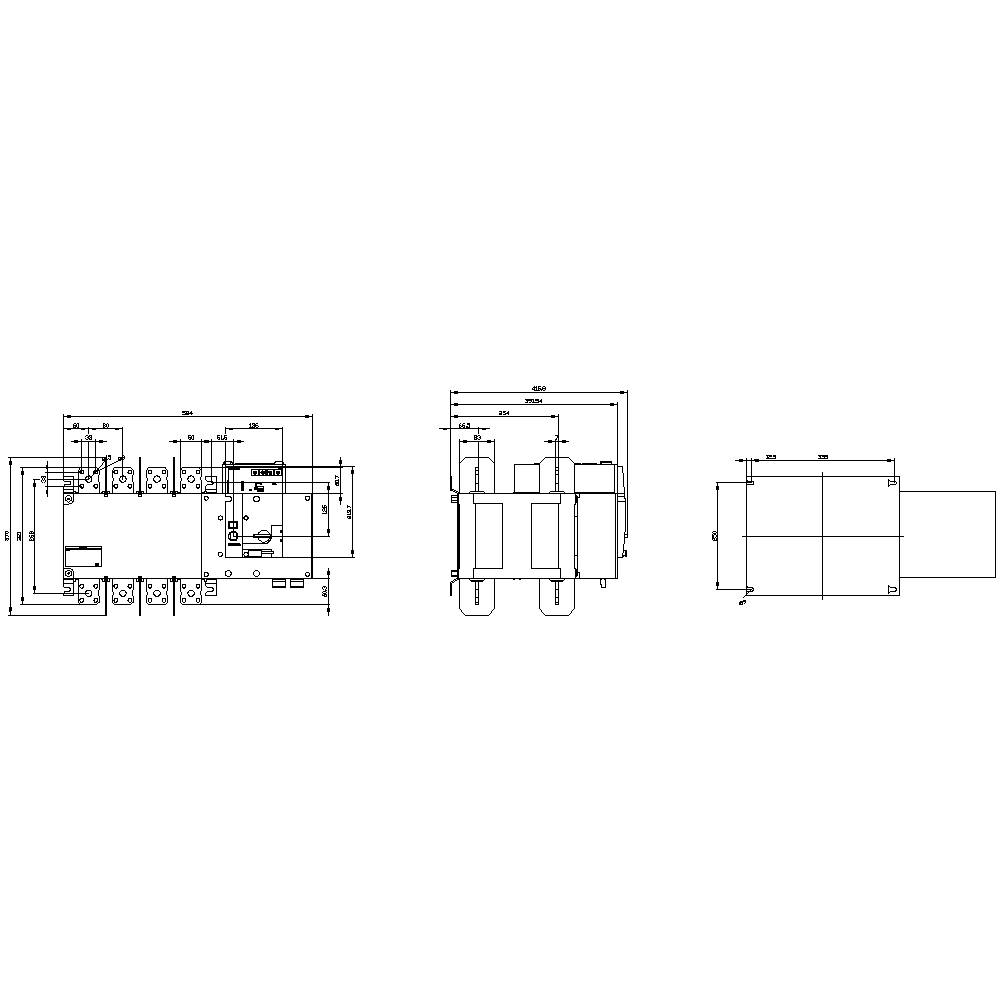

- Dim.
(l x H x P) 584 x 370 x 439.5 mm
- Courant nominal
800 A
- Courant nominal - arrondi
800 A
- Modèle
Automatique, entraînement du moteur
- Largeur
584 mm
- Hauteur
370 mm
- Profondeur
439.5 mm
0
0
800 A
4
IP00
4
VRAI
VRAI
Rail connection
FAUX
Long rotary handle
VRAI
VRAI
VRAI
400 kW
35 kA
Black
FAUX
FAUX
FAUX
FAUX
FAUX
415 V
FAUX
FAUX
Built-in device fixed built-in technique
800 A
800
Other
Documents et téléchargements
Fiche technique
Fiche technique 2263557 Commutateur d'alimentation noir 2.5 mm² 800 A 3 NO (T), 4 inverseurs (RT) Siemens 3KC84480FA220GA3
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2263557 Commutateur d'alimentation noir 2.5 mm² 800 A 3 NO (T), 4 inverseurs (RT) Siemens 3KC84480FA220GA3
Description
SENTRON, ATE, commutateur réseau 3KC, automatique, ATSE, 4 broches, Iu: 800 A, UE AC: 415 V, IE à AC-33 B à 415V: 800 A, IE à AC-23 A à 690V: 630 A, fixation à vis, entraînement moteur, à l'extrémité droite, longue poignée rotative, Raccordement sur rail Interrupteur réseau 3KC à 3200 A pour une alimentation électrique permanente. Les commutateurs à réseau 3KC de Siemens sont synonymes de hautes performances, de facilité d'installation et de sécurité d'utilisation. Dans la gamme, vous trouverez des commutateurs à commande manuelle MTSE, à commande à distance RTSE et des commutateurs automatiques ATSE en différentes versions pour diverses tâches de commutation. Les commutateurs de réseau 3KC sont utilisés dans les réseaux d'alimentation pour le transfert de charge entre une source normale et une source alternative. La commutation entre deux charges est également possible. 1.Temps de commutation courts sur ATSE et RTSE (jusqu'à 160 A <, 180 ms). 2. Utilisation flexible grâce à une construction compacte et à de nombreux accessoires. 3. Sécurité accrue pendant les travaux de maintenance grâce au verrouillage de cadenas. 4. Montage rapide sur le rail DIN pour des dimensions allant jusqu'à 160 A. 5. Ingénierie efficace grâce à des données CAx complètes. 6. Documentation simple avec le configurateur manuel. 7. Ideal pour l'alimentation en continu (UPS), par exemple, des salles de calcul, des lignes de production en service continu ou des grandes infrastructures telles que les aéroports (variantes RTSE et ATSE).
