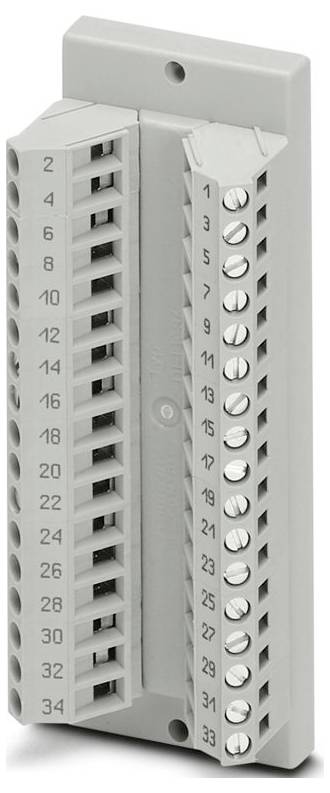

Photo non contractuelle
Module de transfert Phoenix Contact 2280268 DFLK 34 Contenu: 5 pc(s)
EAN :
Ref. fabricant :
Code produit :
Type de produit
Module de transfert
Nombre total de pôles
34
Connexion
Barrette IDC/FLK
raccord à vis
Type de fixation
Montage sur panneau arrière
AWG
24 - 12
Fiche technique (PDF)
Quantité (Paquet(s))
Economie
prix de l'emballage (HT)
1
-
370,83 €
3
2% = 27,15 €
361,78 €
5
3% = 63,20 €
358,19 €
10
4% = 150,50 €
355,78 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Total (370,83 € / unité(s))
370,83 €
HT
dont 0,02 € d’éco-part
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts et détails
Module de transfert
- Phoenix Contact DFLK 34 2280268
- Contenu: 5 pc(s)
Caractéristiques techniques
- Famille de produits : VARIOFACE
- Nombre de pôles : 16
- Type de raccordement: borne à vis
- Filetage à vis : m3
- Couple de serrage : 0,5 Nm... 0,6 Nm
- Section de conducteur flexible: 0,2 mm² ... 2,5 mm²;0,25 mm² ... 2,5 mm² (manchon de veine sans douille en plastique);0,25 mm² ... 2,5 mm² (douille de veine avec douille en plastique)
- Section conducteur rigide: 0,2 mm² ... 4 mm²
- Section de conducteur AWG: 24 ... 12
- Largeur : 39,88 mm
- Hauteur : 103,4 mm
- Profondeur : 47,24 mm
- Couleur : gris (RAL 7042)
- Conditions ambiantes: Conditions environnementales
- Température ambiante (fonctionnement): -20 °C ... 50 °C
- Température ambiante (stockage/transport) : -20 °C ... 70 °C
- Altitude: ≤ 2000 m
- Normes/réglementations : EN CEI 60664-1
- Type de montage : montage mural arrière
- Catégorie de surtension : II
- Degré de pollution : 2
- Longueur de section dénudée : 8 mm
- Lignes aériennes et fluviales: Voies aériennes et fluviales
- Position de montage: indifférente
- Remarque sur le fonctionnement : pour une utilisation conforme aux spécifications de la directive d'installation (voir Téléchargements). En cas d'utilisation ou d'utilisation avec des produits tiers, les prescriptions, les avertissements de sécurité et les avertissements du fabricant tiers respectif doivent également être respectés.
- Dimension modulaire: 5 mm
- Raccordement conforme à la norme CEI 60603-13
- Mode de fonctionnement : 100 % ED
- Certificat : conforme à l'UKCA
- Dimensions de l'article : Dimensions de l'article
- Isolation : isolation fonctionnelle
- UKCA: UKCA
- Tension d'isolation de référence: 63 V
- Tension de choc nominale: 0,6 kV (1,2 / 50 μs)
- Indice de protection (emplacement de montage): ≥ IP54
- Section de conducteur flexible (2 conducteurs de même section transversale): 0,2 mm² ... 1,5 mm²;0,25 mm² ... 0,75 mm² (manchon de veine sans douille en plastique);0,5 mm² ... 1,5 mm² (douille TWIN avec douille en plastique)
- Affichage d'état présent : Non
- Nombre de connexions : 1
- Propriétés d'isolation: Lignes d'air et de fluage: Propriétés d'isolation: Lignes d'air et de fluage
- Boîtier de type isolant : polyamide 6.6 vert
- Cycles d'enfichage: > 50
- TENSION DE FONCTIONNEMENT (AC) : ≤ 30 V C.A.
- TENSION DE FONCTIONNEMENT (C.C.) : ≤ 60 V C.C.
- Courant (par branche): ≤ 1 A
- Courant (courant total): ≤ 34 A (50 °C)
- Connecteur 1 (niveau de commande) : connecteur 1 (niveau de commande)
- Raccordement 2 (niveau de champ) : connecteur 2 (niveau de champ)
- Section conducteur rigide (2 conducteurs de même section transversale): 0,2 mm² ... 1,5 mm²
- Indice de protection (module) : IP20
- Type de produit
Module de transfert
- Nombre total de pôles
34
- Connexion
Barrette IDC/FLK
raccord à vis
- Type de fixation
Montage sur panneau arrière
24 - 12
- Dim.
(L x l x H) 47.24 x 39.88 x 103.4 mm
- Contenu
5 pc(s)
- Nombre de pôles
34
- Largeur
39.88 mm
- Hauteur
103.4 mm
- Longueur
47.24 mm
- Section câble flexible (max.)
2.5 mm²
- Section de câble rigide (max.)
4 mm²
- Section de câble flexible (min.)
0.2 mm²
- Section min. de câble rigide
0.2 mm²
- Profondeur
47.24 mm
- Courant assigné
1 A
- Tension assignée
30 V
- UKCA
oui
Documents et téléchargements
Fiche technique
Fiche technique 3578914 Module de transfert Phoenix Contact 2280268 DFLK 34 Contenu: 5 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3578914 Module de transfert Phoenix Contact 2280268 DFLK 34 Contenu: 5 pc(s)
Description
Module d'exécution VARIOFACE, raccord 1 : barrette mâle IDC/FLK 1 x 34 broches, raccord 2 : raccord vissé 16 broches
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
