Name: Phoenix Contact SACB- 8/4-L-C-M8 HD 1197617 Boîtier pour capteurs/actionneurs 1 pc(s) Piece
Brand: Phoenix Contact
SKU: 3565840
Availability: SoldOut

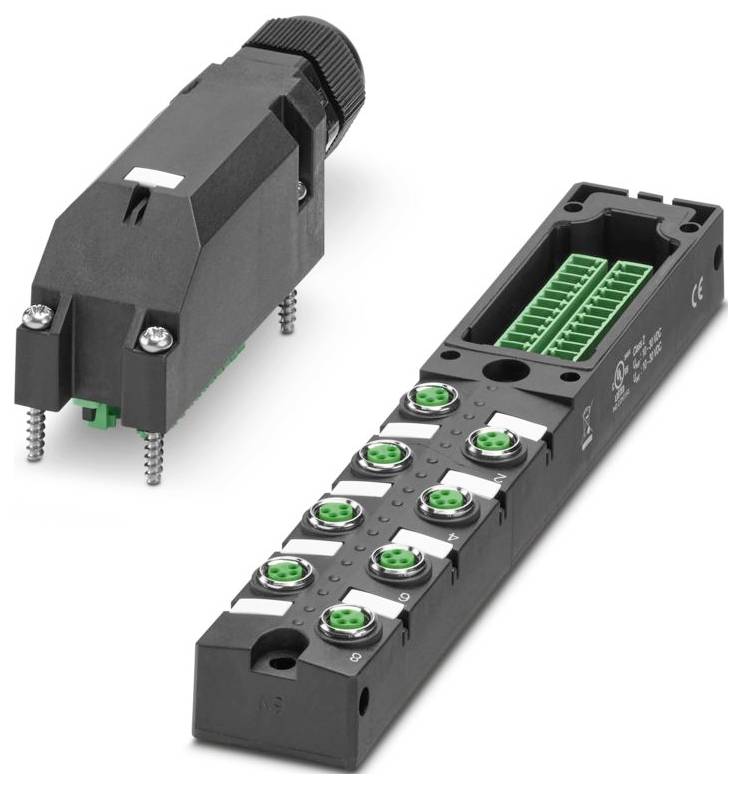

Phoenix Contact SACB- 8/4-L-C-M8 HD 1197617 Boîtier pour capteurs/actionneurs 1 pc(s) Piece-0

Photo non contractuelle

Type d'emballage

Piece

Type de produit

Boîtier pour capteurs/actionneurs

Nombre d'emplacements de signaux

Nombre de distributeurs

8 voies

Affectation

double

Fiche technique (PDF)

Indisponible

Vente et expédition :

Conrad ElectronicCGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Total (87,49 € / unité(s))

87,49 €

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Caractéristiques techniques

Nombre de pôles : 4
TENSION NOMINALE ONU : 24 V C.C.
Type de raccordement : raccord à vis enfichable
Largeur : 30 mm
Hauteur : 49 mm
Matériau boîtier : PBT
Conditions ambiantes: Conditions environnementales
Indice de protection : IP67
Température ambiante (fonctionnement): -25 °C ... 80 °C
Normes/réglementations : IEC 61076-2-104
Matériau du joint : FKM
Longueur : 181 mm
Matériau surface de contact: NI/Au
Diamètre extérieur de la ligne: 6 mm ... 12 mm
Remarque pour la documentation : Pour plus de détails sur les connecteurs de circuits imprimés utilisés, voir les caractéristiques techniques de l'article MC 1,5/10-STF-3,5 - 1847204
Remarque concernant l'utilisation : les emplacements non occupés doivent être fermés avant la mise en service. Vous trouverez des éléments de fermeture appropriés sous « Accessoires ».
Raccordement conducteur : raccord conducteur
Remarque de montage : ATTENTION : lors de la pose de câbles, respectez les rayons de courbure autorisés, car les forces de flexion trop importantes mettent en danger le degré de protection. Prélever les charges mécaniques avant le connecteur, par exemple Par serre-câbles.
Désignation standard : connecteur M8
Application : Standard
Codage : A
LED : Oui
Matériel Contact : CuZn
Nombre d'emplacements : 8
Tension de fonctionnement maximale Umax : 30 V c.c.
Courant nominal total : 8 A
Capacité de charge de courant par chemin max. : 2 A
Capacité de charge électrique par emplacement : 2 A
Type de raccordement capteur/actionneur : port M8
Occupation des raccordements : affectation des raccordements
Emplacement/pôle = couleur du fil ou raccordement : 1 / 4 5 2 (A) = 1 / 4 5 4 5;1 / 2 4 5 (B) = 1 / 4;4 / 4 (A) = 4 / 2;4 / 3 (B) = 3 / 2;4 / 4 (A) = 3 / 3;2 / 2 (B) = 2 / 4;2 / 2 (A) = 2 / 4;2 / 2 (B) = 4 / 2 (B) 2;6 / 4 (A) = 6 / 4;6 / 8 (B) = 2 / 4;4 / 8 (A) = 8 / 7;2 / 2 (B) = 4 / 7;7 / 7 (A) = 4 / 2;2 / 6 (B) = 8 / 2;1-8 / 1 (+ 24 V) = UN;1-8 / 3 (0 V) = 0 V.
Affichage d'état disponible : Oui
Matériau douille filetée : alliage Cu
Matériau joint torique : FKM
Matériau porteur de contact: PBT
Matériau Contact Côté câble mère: Alliage Cu
Matériau Surface de contact Côté câble parent : étamé
Section de raccordement câble de signal flexible: 0,14 mm² ... 1,5 mm²
Section de raccordement Alimentation électrique flexible : 0,14 mm² ... 1,5 mm²
Section de raccordement AWG câble de signal flexible: 26 ... 16
Section de raccordement AWG Alimentation électrique flexible: 26 ... 16
Longueur de dénudage du câble de signal: 7 mm
Longueur de dénudage de la gaine : 70 mm (conduite de base)
Vis de couvercle à couple de serrage : 1 Nm
Couple de serrage vis de montage pour fixation du boîtier : 0,8 Nm
Matériau de moulage : PUR
Matériau support de contact Côté câble racine : PA
Diagnostic local : tension d'alimentation LED verte ; indicateur d'état LED E/S LED jaune
Fonction surveillée : tension d'alimentation
Représentation optique : LED verte
Largeur de clé écrou-raccord : 24 mm
Largeur de clé contre-écrou : 24 mm

Type d'emballage: Piece

Type de produit: Boîtier pour capteurs/actionneurs

Nombre d'emplacements de signaux: 8

Affectation: double

Type: SACB- 8/4-L-C-M8 HD

Câble maître: oui

Nombre de distributeurs: 8 voies

Affichage d'état: avec LED

Type de signal: PNP

Connexion: raccord à vis débrochable

Largeur: 30 mm

Longueur: 181 mm

: IP67

Intensité max. admissible par prise: 2 A

Courant de somme (alimentation simple): 8 A

Température max.: 80 °C

Température min.: -25 °C

Section max. de conducteur: 1.5 mm²

Section min. de raccordement: 0.14 mm²

Mode de raccordement (boîtier de distribution): M8 femelle

Matériau boîtier: PBT

Nombre total de pôles: 4

Référence fabricant: 1197617

Contenu: 1 pc(s)

Nombre de pôles: 4

Hauteur: 49 mm

Capacité de courant totale: 8 A

Tension de fonctionnement: 24 V

UKCA: oui

Variantes(Les prix s'entendent HT hors frais de port)

Nombre d'emplacements de signaux

Nombre de distributeurs

Type d'emballage

Phoenix Contact SACB- 8/4-L-C-M8 HD 1197617 Boîtier pour capteurs/actionneurs 1 pc(s) Piece

Code produit :3565840

Indisponible

Conrad Electronic

Ce produit

8 voies

Piece

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

87,49 €^*

Phoenix Contact SACB- 8/4-L-C-M8 HD/10,0 PUR 1197618 Boîtier pour capteurs/actionneurs M8 filetage métal 1 pc(s) Piece

Code produit :3565886

Livraison avant le ven. 23 octobre

4 pièce(s)Conrad Electronic

8 voies

Piece

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

133,33 €^*

Phoenix Contact SACB- 8/4-L-PTP-M8 HD 1197620 Boîtier pour capteurs/actionneurs M8 filetage métal 1 pc(s) Single

Code produit :3565909

Livraison avant le ven. 23 octobre

104 pièce(s)Conrad Electronic

8 voies

Single

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

73,33 €^*

Phoenix Contact SACB-10/3-L-PTP-M8 HD 1197625 Boîtier pour capteurs/actionneurs M8 filetage métal 1 pc(s) Single

Code produit :3565938

Livraison avant le mar. 27 octobre

Conrad Electronic

10 voies

Single

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

69,99 €^*

Phoenix Contact SACB- 4/3-L-C-M8 HD 1197589 Boîtier pour capteurs/actionneurs 1 pc(s) Piece

Code produit :3566244

Indisponible

Conrad Electronic

4 voies

Piece

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

53,33 €^*

Phoenix Contact SACB- 8/3-L- 2,5PUR-M8 HD 1283016 Boîtier pour capteurs/actionneurs répartiteur M8 avec filetage en plastique 50 pc(s)

Code produit :3568146

Indisponible

Conrad Electronic

8 voies

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

2 854,17 €^*

Phoenix Contact SACB- 8/3-L- 3,0PUR-M8 HD 1197331 Boîtier pour capteurs/actionneurs 1 pc(s)

Code produit :3566160

Indisponible

Conrad Electronic

8 voies

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

64,99 €^*

Phoenix Contact SACB- 8/3-L- 7,5PUR-M8 HD 1197332 Boîtier pour capteurs/actionneurs répartiteur M8 avec filetage en plastique 1 pc(s)

Code produit :3566165

Indisponible

Conrad Electronic

8 voies

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

76,66 €^*

Phoenix Contact SACB- 8/3-L-20,0PUR-M8 HD 1197338 Boîtier pour capteurs/actionneurs Répartiteur multipôles 1 pc(s)

Code produit :3566168

Indisponible

Conrad Electronic

8 voies

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

116,66 €^*

Phoenix Contact SACB- 8/3-L-30,0PUR-M8 HD 1197339 Boîtier pour capteurs/actionneurs M8 filetage métal 1 pc(s)

Code produit :3566183

Indisponible

Conrad Electronic

8 voies

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

141,66 €^*

Documents et téléchargements

Fiche technique

Fiche technique 3565840 Phoenix Contact SACB- 8/4-L-C-M8 HD 1197617 Boîtier pour capteurs/actionneurs 1 pc(s) Piece

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3565840 Phoenix Contact SACB- 8/4-L-C-M8 HD 1197617 Boîtier pour capteurs/actionneurs 1 pc(s) Piece

Description

Boîtier de distribution, application: Standard, type de connexion: Connecteur M8 métal, nombre d'emplacements: 8, nombre de pôles: 4, codage: A, occupation des emplacements: Double, affichage de l'état: Oui, PNP ; raccord de ligne mère : raccord vissé enfichable à 180°, blindage : non

Ce texte a été traduit par une machine.
