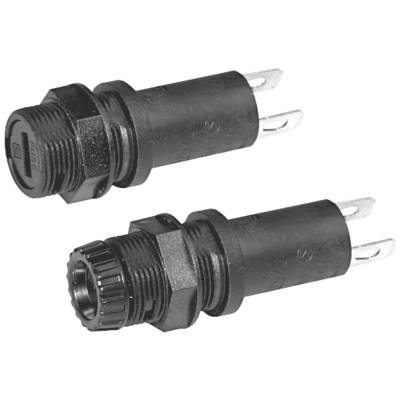

Photo non contractuelle
Photo non contractuelle
Schurter 3101.0020 3101.0020 Porte-fusible Adapté pour (fusibles) fusible 5 x 20 mm 1 pc(s) Piece
EAN :
Ref. fabricant :
Code produit :
Type d'emballage
Piece
Type de produit
Porte-fusible
Adapté pour
fusible 5 x 20 mm
Connexion
cosse plate
Matériau
Thermoplastique
Fiche technique (PDF)
Nombre
Total (1,66 € / unité(s))
3,16 €
-47 %
1,66 €
HT
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts et détails
Porte Schurter pour montage sur circuit
Nos services :
Caractéristiques techniques
- Série : FPG2
- Dimensions : hauteur : 41,5 mm
- Applications : cULus, VDE, KTL
- Forme : fermée
- Montage : montage sur fond de panier
- Fixation : écrou à vis
- Matériau des contacts : alliage de cuivre étamé
- Applications : pour fusibles G 5x20 mm
- Matériau du boîtier : thermoplastique (UL 94V-0)
- Marquage : logo, type, tension nominale, courant nominal, puissance nominale, marque de contrôle
- Couleur : noir
- Type de raccordement : fiche plate 4,8x0,5 mm
- Diamètre : 16,1 mm
- Poids: 6,01 g
- Plage de température de fonctionnement, min. : -40 °C
- Plage de température de fonctionnement, max. : 85 °C.
- Courant : 10 A
- Rigidité diélectrique : 3 kV
- Résistance à la tension de choc : 4 kV
- TENSION NOMINALE V AC : 250 V AC
- Résistance de contact, max. : 10 mOhms
- Résistance d'isolement : 10 MOhms
- Puissance nominale absorbée : 2,5 W
- Capacité de soudage : 350 °C / 3 s.
- Normes : IEC 60335-1
- Classe d'isolation : IP40
- Protection contre les contacts catégorie : PC2
- Type d'emballage
Piece
- Type de produit
Porte-fusible
- Connexion
cosse plate
- Matériau
Thermoplastique
IP40
- Adapté pour
fusible 5 x 20 mm
- Nombre de fusibles
1
- Classe de protection contre les contacts
PC2
- Poids
6.01 g
- Température min.
-40 °C
- Température max.
85 °C
- Hauteur
41.50 mm
- Diamètre
16.10 mm
- Contenu
1 pc(s)
- Dim.
(Ø x H) 16.10 mm x 41.50 mm
- Conforme à la norme RoHS
oui
- Type
3101.0020
Documents et téléchargements
Fiche technique
Fiche technique 3306380 Schurter 3101.0020 3101.0020 Porte-fusible Adapté pour (fusibles) fusible 5 x 20 mm 1 pc(s) Piece
Description
• Porte-fusible fermé pour fusible 5x20 mm avec fente pour tournevis, vertical
• IP40
• Raccordement à souder et à brancher 4,8x0,5 mm pour montage sur circuit imprimé
• Montage : montage dans les panneaux, à l'arrière
• Fixation : écrou à vis SW14
• Étanche à l'eau de l'arrière
• Adapté pour les appareils de classe de protection I conformément à la norme IEC 61140, par exemple pour les appareils ménagers, les appareils médicaux, etc
Ce texte a été traduit par une machine.
• IP40
• Raccordement à souder et à brancher 4,8x0,5 mm pour montage sur circuit imprimé
• Montage : montage dans les panneaux, à l'arrière
• Fixation : écrou à vis SW14
• Étanche à l'eau de l'arrière
• Adapté pour les appareils de classe de protection I conformément à la norme IEC 61140, par exemple pour les appareils ménagers, les appareils médicaux, etc
