- Veuillez SVP sélectionner une catégorie :
Electroaimants De Levage
120 RésultatsDétails | Prix | Disponibilité | Tension nominale | Connexion | Largeur | Hauteur | Puissance | Certifications | Longueur | Force finale | Diamètre | Levage nominal | Modèle | Taille du filetage | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
 Similaire à la photo Prix HT 214 pièces en stock Livraison le mer. 30 sept. | 24 V/DC | fil, extrémités libres | 28 mm | 20 mm | 3.84 W | RoHS | 49.5 mm | - | - | - | - | - | |||
 Prix HT 80 pièces en stock Livraison le mer. 30 sept. | 12 V/DC | fil, extrémités libres | - | - | 7 W | RoHS | 49 mm | 11 N | 20 mm | 10 mm | à traction | - | |||
 Similaire à la photo Prix HT 312 pièces en stock Livraison le mer. 30 sept. | 12 V/DC | fil, extrémités libres | 28 mm | 20 mm | 3.84 W | RoHS | 49.5 mm | - | - | - | - | - | |||
 Prix HT 41 pièces en stock Livraison le mer. 30 sept. | 12 V/DC | fil, extrémités libres | 14 mm | 16 mm | 2 W | RoHS | 30.2 mm | 6.6 N/mm | - | 10 mm | à pression | M3 | |||
 Similaire à la photo Prix HT 417 pièces en stock Livraison le mer. 30 sept. | 12 V/DC | fil, extrémités libres | 26 mm | 20 mm | 12 W | RoHS | 36.8 mm | 12 N | - | 4 mm | auto-maintenu | M3 | |||
 Prix HT 198 pièces en stock Livraison le mer. 30 sept. | 24 V/DC | fil, extrémités libres | - | - | 10 W | RoHS | 61 mm | 22 N | 25 mm | 18 mm | à traction | - | |||
 Prix HT 15 pièces en stock Livraison le mer. 30 sept. | 12 V/DC | fil, extrémités libres | 14 mm | 16 mm | 2 W | RoHS | 30.2 mm | 6.6 N/mm | - | 10 mm | à traction | M3 | |||
 Similaire à la photo Prix HT 117 pièces en stock Livraison le mer. 30 sept. | 6 V/DC | fil, extrémités libres | 14.8 mm | 10 mm | 1.8 W | RoHS | 30.5 mm | - | - | - | - | - | |||
 Prix HT 113 pièces en stock Livraison le mer. 30 sept. | 24 V/DC | fil, extrémités libres | 38 mm | 30 mm | 8 W | RoHS | 64 mm | 56 N/mm | - | 18 mm | à pression | M3 | |||
 Similaire à la photo Prix HT 294 pièces en stock Livraison le mer. 30 sept. | 6 V/DC | fil, extrémités libres | 28 mm | 20 mm | 3.84 W | RoHS | 49.5 mm | - | - | - | - | - | |||
- | - | - | - | - | - | - | - | - | - | - | - | ||||
 Similaire à la photo Prix HT 173 pièces en stock Livraison le mer. 30 sept. | 12 V/DC | fil, extrémités libres | 14.8 mm | 10 mm | 1.8 W | RoHS | 30.5 mm | - | - | - | - | - | |||

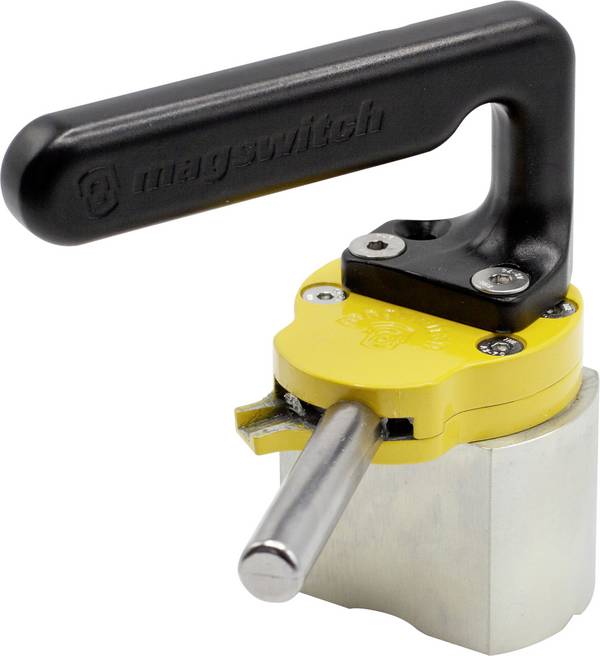

 Magswitch Hand Lifter 400 Dual Aimant de levage à élévationConrad Electronic Prix HT Livraison avant le jeu. 8 oct. | - | - | 4.9 mm | 5 mm | - | - | 6.9 mm | - | - | - | à élévation | - | |||
 Similaire à la photo Prix HT 124 pièces en stock Livraison le mer. 30 sept. | 24 V/DC | fil, extrémités libres | 29 mm | 24 mm | 4.2 W | RoHS | 40 mm | 18 N | - | 14 mm | à élévation | M3 | |||
- | - | - | - | - | - | - | - | - | - | - | - | ||||
 Similaire à la photo Prix HT 105 pièces en stock Livraison le mer. 30 sept. | 24 V/DC | fil, extrémités libres | - | - | 12.96 W | RoHS | 100 mm | 59 N | 32 mm | - | à traction | - | |||
 Similaire à la photo Prix HT 98 pièces en stock Livraison le mer. 30 sept. | 24 V/DC | fil, extrémités libres | - | - | 16.8 W | RoHS | 105 mm | 59 N | 38 mm | - | à traction | - | |||
 Prix HT 10 pièces en stock Livraison le mer. 30 sept. | 24 V/DC | fil, extrémités libres | 22 mm | 18 mm | 53 W | RoHS | 35 mm | 20 N | - | 10 mm | bidirectionnel | M3 | |||
 Prix HT 13 pièces en stock Livraison le mer. 30 sept. | 24 V/DC | fil, extrémités libres | 29.5 mm | 24.2 mm | 4.5 W | RoHS | 40 mm | 10.22 N/mm | - | 15 mm | à traction | M3 | |||
 Prix HT 190 pièces en stock Livraison le mer. 30 sept. | 24 V/DC | fil, extrémités libres | 40 mm | 35 mm | 12.7 W | RoHS | 85 mm | 75 N | - | 35 mm | à traction | M4 | |||
 Similaire à la photo Prix HT Bientôt disponible | 24 V/DC | fil, extrémités libres | 14 mm | 16 mm | 2 W | RoHS | 30.2 mm | 6.6 N/mm | - | 10 mm | à traction | M3 | |||
- | - | - | - | - | - | - | - | - | - | - | - | ||||
Prix HT 167 pièces en stock Livraison le mer. 30 sept. | 12 V/DC | fil, extrémités libres | 13 mm | 59 mm | - | RoHS | 73 mm | - | - | - | - | - | |||
 Similaire à la photo Prix HT 210 pièces en stock Livraison le mer. 30 sept. | 24 V/DC | fil, extrémités libres | 14.8 mm | 10 mm | 1.8 W | RoHS | 30.5 mm | - | - | - | - | - | |||
Prix HT 155 pièces en stock Livraison le mer. 30 sept. | 24 V/DC | fil, extrémités libres | 13 mm | 59 mm | - | RoHS | 73 mm | - | - | - | - | - | |||
 Prix HT 9 pièces en stock Livraison le mer. 30 sept. | 12 V/DC | fil, extrémités libres | 26.3 mm | 22 mm | 4 W | - | 37 mm | 70 N | - | 15 mm | à pression | M3 | |||
 Prix HT 9 pièces en stock Livraison le mer. 30 sept. | 12 V/DC | fil, extrémités libres | 30.2 mm | 29.5 mm | 10 W | - | 69.3 mm | 36 N | - | 20 mm | à traction | M3 | |||
 Similaire à la photo Prix HT 71 pièces en stock Livraison le mer. 30 sept. | 24 V/DC | fil, extrémités libres | 40 mm | 35 mm | 12.7 W | RoHS | 85 mm | 75 N | - | 35 mm | à pression | M4 | |||
 Similaire à la photo Prix HT Bientôt disponible | 12 V/DC | fil, extrémités libres | 20 mm | 16 mm | 2.1 W | RoHS | 26 mm | 8 N | - | 6 mm | à élévation | M3 | |||
 Prix HT 112 pièces en stock Livraison le mer. 30 sept. | 12 V/DC | fil, extrémités libres | - | - | 12.96 W | RoHS | 100 mm | 59 N | 32 mm | - | à traction | - | |||
 Prix HT 15 pièces en stock Livraison le mer. 30 sept. | 24 V/DC | fil, extrémités libres | 15 mm | 13 mm | 35 W | - | 21 mm | 8 N | - | - | à pression, à traction | M2.5 | |||
 Prix HT 155 pièces en stock Livraison le mer. 30 sept. | 220 V/AC | fil, extrémités libres | 33 mm | 38 mm | - | RoHS | 84 mm | 5 N | - | 10 mm | à pression, à traction | M4 | |||
 Similaire à la photo Prix HT 151 pièces en stock Livraison le mer. 30 sept. | 12 V/DC | fil, extrémités libres | 40 mm | 35 mm | 12.7 W | RoHS | 85 mm | 75 N | - | 35 mm | à pression | M4 | |||
 Prix HT 10 pièces en stock Livraison le mer. 30 sept. | 12 V/DC | fil, extrémités libres | 58 mm | 52 mm | 16 W | RoHS | 84 mm | 85 N/mm | - | 40 mm | à pression | M4 | |||
Prix HT 52 pièces en stock Livraison le mer. 30 sept. | 12 V/DC | fil, extrémités libres | 13 mm | 15 mm | 24 W | RoHS | 21 mm | - | - | 6 mm | bidirectionnel | M1.6 | |||
 Prix HT 21 pièces en stock Livraison le mer. 30 sept. | 24 V/DC | fil, extrémités libres | 15.2 mm | 13 mm | 2.5 W | - | 56.7 mm | 8 N | - | 6 mm | à pression | M3 | |||
 Prix HT 190 pièces en stock Livraison le mer. 30 sept. | 12 V/DC | fil, extrémités libres | - | - | 7 W | RoHS | 49 mm | 11 N | 20 mm | 10 mm | à pression | - | |||
 Prix HT 30 pièces en stock Livraison le mer. 30 sept. | 24 V/DC | fil, extrémités libres | 14 mm | 16 mm | 2 W | RoHS | 30.2 mm | 6.6 N/mm | - | 10 mm | à pression | M3 | |||
 Prix HT 22 pièces en stock Livraison le mer. 30 sept. | 24 V/DC | fil, extrémités libres | 26.3 mm | 22 mm | 4 W | - | 37 mm | 70 N | - | 15 mm | à pression | M3 | |||
 Prix HT 476 pièces en stock Livraison le mer. 30 sept. | 24 V/DC | fil, extrémités libres | - | - | 5.5 W | RoHS | 42 mm | 6 N | 16 mm | 16 mm | à pression | - | |||
 Magswitch Hand Lifter 400 Fixed Aimant de levageConrad Electronic Prix HT Livraison avant le jeu. 8 oct. | - | - | - | - | - | - | - | - | - | - | - | - | |||
Prix HT Livraison avant le mer. 21 oct. | 24 V/DC | toron | - | - | 3.9 W | RoHS | - | 2.9 N | - | 3 mm | - | - | |||
 Prix HT Livraison avant le mer. 21 oct. | 24 V/DC | toron | - | - | 8 W | RoHS | - | 6 N | - | 10 mm | bidirectionnel | - | |||
 Prix HT Livraison avant le mer. 7 oct. | 12 V/DC | fil, extrémités libres | 26.3 mm | 20 mm | 3.8 W | - | 65.9 mm | 8 N | - | 13 mm | à pression | M3 | |||
 Similaire à la photo Prix HT 63 pièces en stock Livraison le mer. 30 sept. | 24 V/DC | fil, extrémités libres | - | - | 12.96 W | RoHS | 100 mm | 59 N | 32 mm | - | à pression | - | |||
 Prix HT 134 pièces en stock Livraison le mer. 30 sept. | 24 V/DC | fil, extrémités libres | 10 mm | 8 mm | 0.8 W | RoHS | 20 mm | 0.9 N/mm | - | 3 mm | à traction | M2 | |||
 Prix HT 117 pièces en stock Livraison le mer. 30 sept. | 12 V/DC | fil, extrémités libres | 29.5 mm | 24.2 mm | 4.5 W | RoHS | 40 mm | 10.22 N/mm | - | 15 mm | à traction | M3 | |||
 Prix HT 82 pièces en stock Livraison le mer. 30 sept. | 24 V/DC | fil, extrémités libres | 58 mm | 52 mm | 16 W | RoHS | 84 mm | 85 N/mm | - | 40 mm | à pression | M4 | |||
 Similaire à la photo Prix HT 13 pièces en stock Livraison le mer. 30 sept. | 12 V/DC | fil, extrémités libres | 39 mm | 31 mm | 150 W | - | 78 mm | - | - | - | bidirectionnel | - | |||
 Similaire à la photo Prix HT Bientôt disponible | 24 V/DC | fil, extrémités libres | 20 mm | 16 mm | 2.1 W | RoHS | 26 mm | 8 N | - | 6 mm | à élévation | M3 | |||
 Prix HT 114 pièces en stock Livraison le mer. 30 sept. | 12 V/DC | fil, extrémités libres | - | - | 12.96 W | RoHS | 100 mm | 59 N | 32 mm | - | à pression | - | |||
 Prix HT 51 pièces en stock Livraison le mer. 30 sept. | 24 V/DC | fil, extrémités libres | 26.3 mm | 20 mm | 3.8 W | - | 65.9 mm | 8 N | - | 13 mm | à pression | M3 | |||
 Prix HT 28 pièces en stock Livraison le mer. 30 sept. | 24 V/DC | fil, extrémités libres | 26.3 mm | 20 mm | 3.8 W | - | 51.3 mm | 10 N | - | 13 mm | à traction | M3 | |||
 Prix HT 4 pièces en stock Livraison le mer. 30 sept. | 24 V/DC | fil, extrémités libres | 30.2 mm | 29.5 mm | 10 W | - | 69.3 mm | 36 N | - | 20 mm | à traction | M3 | |||
 Prix HT 103 pièces en stock Livraison le mer. 30 sept. | 24 V/DC | fil, extrémités libres | - | - | 7 W | RoHS | 49 mm | 11 N | 20 mm | 10 mm | à traction | - | |||
 Prix HT 97 pièces en stock Livraison le mer. 30 sept. | 12 V/DC | fil, extrémités libres | 38 mm | 30 mm | 8 W | RoHS | 64 mm | 56 N/mm | - | 18 mm | à pression | M3 | |||
 Prix HT 139 pièces en stock Livraison le mer. 30 sept. | 12 V/DC | fil, extrémités libres | 38 mm | 30 mm | 8 W | RoHS | 64 mm | 56 N/mm | - | 18 mm | à traction | M3 | |||
 Prix HT 59 pièces en stock Livraison le mer. 30 sept. | 24 V/DC | fil, extrémités libres | 11 mm | 10 mm | 1.1 W | RoHS | 22 mm | 2 N/mm | - | 1.5 mm | à traction | M3 | |||
 Prix HT 125 pièces en stock Livraison le mer. 30 sept. | 12 V/DC | fil, extrémités libres | 11 mm | 10 mm | 1.1 W | RoHS | 22 mm | 2 N/mm | - | 1.5 mm | à traction | M3 | |||
 Prix HT 53 pièces en stock Livraison le mer. 30 sept. | 12 V/DC | fil, extrémités libres | 15 mm | 13 mm | 35 W | - | 21 mm | 8 N | - | 6 mm | à pression, à traction | M2.5 | |||
 Prix HT 214 pièces en stock Livraison le mer. 30 sept. | 12 V/DC | fil, extrémités libres | - | - | 10 W | RoHS | 61 mm | 22 N | 25 mm | 18 mm | à pression | - | |||
- | - | - | - | - | - | - | - | - | - | - | - | ||||
 Prix HT Livraison avant le mer. 7 oct. | 24 V/DC | fil, extrémités libres | - | - | 13 W | - | 37.4 mm | 45 N | 31.8 mm | 25 mm | à pression | - | |||
Prix HT 1 pièce(s) en stock Livraison avant le jeu. 1 oct. | 24 V/DC | toron | - | - | 6 W | RoHS | - | 3.5 N | - | 8 mm | - | - | |||
 Similaire à la photo Prix HT 11 pièces en stock Livraison le mer. 30 sept. | 12 V/DC | fil, extrémités libres | 30 mm | 27 mm | 54 W | - | 57.7 mm | - | - | - | bidirectionnel | - | |||
 Similaire à la photo Prix HT 83 pièces en stock Livraison le mer. 30 sept. | 24 V/DC | fil, extrémités libres | 13 mm | 15 mm | 24 W | RoHS | 21 mm | - | - | 6 mm | bidirectionnel | M1.6 | |||
 Prix HT 25 pièces en stock Livraison le mer. 30 sept. | 12 V/DC | fil, extrémités libres | 16 mm | 14 mm | 2 W | - | 30 mm | 2.5 N | - | 4 mm | à pression | M3 | |||
 Similaire à la photo Prix HT 60 pièces en stock Livraison le mer. 30 sept. | 24 V/DC | fil, extrémités libres | 12 mm | 10 mm | 1.5 W | RoHS | 25 mm | 3 N | - | 4 mm | à élévation | M2 | |||
 Similaire à la photo Prix HT 133 pièces en stock Livraison le mer. 30 sept. | 12 V/DC | fil, extrémités libres | 12 mm | 10 mm | 1.5 W | RoHS | 25 mm | 3 N | - | 4 mm | à élévation | M2 | |||
 Prix HT 361 pièces en stock Livraison le mer. 30 sept. | 12 V/DC | fil, extrémités libres | - | - | 4 W | RoHS | 33 mm | 2 N | 13 mm | 4 mm | à pression | - | |||
 Prix HT 256 pièces en stock Livraison le mer. 30 sept. | 12 V/DC | fil, extrémités libres | - | - | 5.5 W | RoHS | 42 mm | 6 N | 16 mm | 16 mm | à pression | - | |||
 Prix HT 113 pièces en stock Livraison le mer. 30 sept. | 12 V/DC | fil, extrémités libres | 11 mm | 10 mm | 1.1 W | RoHS | 22 mm | 2 N/mm | - | 1.5 mm | à pression | M3 | |||
 Prix HT 14 pièces en stock Livraison le mer. 30 sept. | 24 V/DC | fil, extrémités libres | 16 mm | 14 mm | 2 W | - | 39 mm | 5.8 N | - | 5 mm | à traction | M3 | |||
Prix HT 95 pièces en stock Livraison le mer. 30 sept. | 6 V/DC | fil, extrémités libres | - | - | 4 W | RoHS | 33 mm | 2 N | 13 mm | 4 mm | à pression | - | |||
 Prix HT 154 pièces en stock Livraison le mer. 30 sept. | 12 V/DC | fil, extrémités libres | 40 mm | 35 mm | 12.7 W | RoHS | 85 mm | 75 N | - | 35 mm | à traction | M4 | |||
- | - | - | - | - | - | - | - | - | - | - | - | ||||

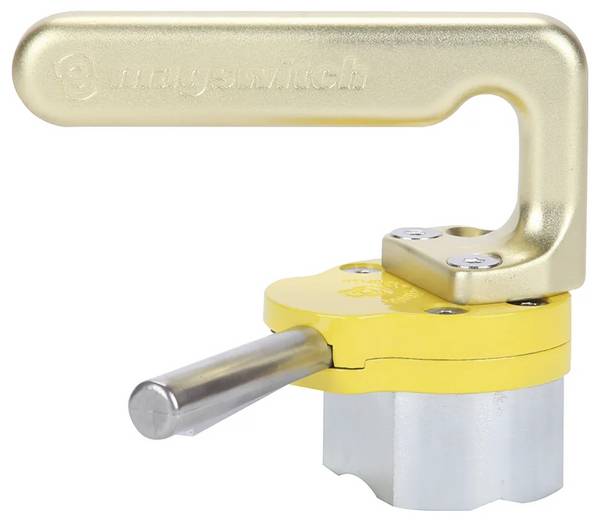

 Magswitch Hand Lifter 235 Fixed Aimant de levageConrad Electronic Prix HT Livraison avant le jeu. 8 oct. | - | - | - | - | - | - | - | - | - | - | - | - | |||
 Kendrion V45-N-24V DC 100 ED Aimant de levage 12 N 35 N 24 V/DC 18 WConrad Electronic Prix HT Livraison avant le mer. 21 oct. | 24 V/DC | enfichable | - | - | 18 W | RoHS | - | 35 N | - | 10 mm | - | - | |||
 Similaire à la photo Prix HT 108 pièces en stock Livraison le mer. 30 sept. | 24 V/DC | fil, extrémités libres | 40 mm | 36 mm | 9.5 W | RoHS | 66 mm | 39 N | - | 14 mm | à élévation | M3 | |||
 Prix HT 96 pièces en stock Livraison le mer. 30 sept. | 12 V/DC | fil, extrémités libres | 29.5 mm | 24.2 mm | 4.5 W | RoHS | 40 mm | 10.22 N/mm | - | 15 mm | à pression | M3 | |||
 Similaire à la photo Prix HT 85 pièces en stock Livraison le mer. 30 sept. | 12 V/DC | fil, extrémités libres | 10 mm | 8 mm | 0.8 W | RoHS | 15 mm | 1.3 N | - | 1 mm | à élévation | M2 | |||
 Prix HT 44 pièces en stock Livraison le mer. 30 sept. | 24 V/DC | fil, extrémités libres | 58 mm | 52 mm | 16 W | RoHS | 84 mm | 85 N/mm | - | 40 mm | à traction | M4 | |||
 Prix HT 119 pièces en stock Livraison le mer. 30 sept. | 12 V/DC | fil, extrémités libres | - | - | 16.8 W | RoHS | 105 mm | 59 N | 38 mm | - | à pression | - | |||
 Similaire à la photo Prix HT 3 pièces en stock Livraison le mer. 30 sept. | 24 V/DC | fil, extrémités libres | 38 mm | 31 mm | 150 W | - | 64 mm | - | - | - | bidirectionnel | - | |||
 Similaire à la photo Prix HT 31 pièces en stock Livraison le mer. 30 sept. | 24 V/DC | fil, extrémités libres | 39 mm | 31 mm | 150 W | - | 78 mm | - | - | - | bidirectionnel | - | |||
 Prix HT 195 pièces en stock Livraison le mer. 30 sept. | 12 V/DC | fil, extrémités libres | - | - | 16.8 W | RoHS | 105 mm | 59 N | 38 mm | - | à traction | - | |||
 Similaire à la photo Prix HT Bientôt disponible | 12 V/DC | fil, extrémités libres | 29 mm | 24 mm | 4.2 W | RoHS | 40 mm | 18 N | - | 14 mm | à élévation | M3 | |||
Prix HT 19 pièces en stock Livraison le mer. 30 sept. | 24 V/DC | toron | - | - | 8 W | RoHS | - | 6 N | - | 10 mm | - | - | |||
 Prix HT 4 pièces en stock Livraison le mer. 30 sept. | 12 V/DC | fil, extrémités libres | 26.3 mm | 20 mm | 3.8 W | - | 51.3 mm | 10 N | - | 13 mm | à traction | M3 | |||
 Prix HT 25 pièces en stock Livraison le mer. 30 sept. | 12 V/DC | fil, extrémités libres | 15.2 mm | 13 mm | 2.5 W | - | 37 mm | 10 N | - | 6 mm | à traction | M3 | |||
Conseils
Conçus pour fonctionner de manière permanente ou ponctuelle, nos aimants de levage vous permettent de soulever de lourdes charges ou de faire fonctionner des appareils qui utilisent les forces magnétiques. L'électroaimant est beaucoup plus puissant qu'un aimant de levage manuel. Chaque électroaimant a une force décuplée par son champ électrique. Certains peuvent être désactivés pour relâcher la charge, d’autres ont une force constante.
Ce texte a été traduit par une machine.
Informations sur les aimants de levage
-
QU was a Hubaimant?
-
Quels sont les types et les types d'aimants de levage ?
-
Critères d'achat des aimants de levage - à quoi s'agit-il ?
-
Notre conseil pratique
-
FAQ - questions fréquentes sur les aimants de levage
-
Conclusion : comment acheter l'aimant de levage adapté
QU was a Hubaimant?
Figure : aimant de levage à pression dans un boîtier robuste et ressort de rappel
Un aimant de levage, également appelé aimant linéaire, est un composant électromécanique et effectue un mouvement de levage rectiligne. Comme tous les électroaimants, un aimant de levage est basé sur le même principe de conception :
Une bobine de fil de cuivre est enroulée sur un support de bobine et forme un électroaimant avec un noyau de fer. Ce noyau en fer n'est cependant pas fermé en soi, comme pour les transformateurs, mais il est équipé d'une ouverture et d'une découpe allongée servant de palier à l'armature mobile.
Les lignes de champ magnétiques s'écoulent donc de préférence dans l'armature de l'aimant de levage et les déplacent dans le but de réduire l'entrefer.
L'aimant de levage « se met en marche » lorsque son enroulement de bobine est transmis par le courant électrique - une course est en marche.
Quels sont les types et les types d'aimants de levage ?
Les aimants de levage existent dans différentes versions, selon que la course de l'induit (« poussoir ») est souhaitée comme mouvement de traction ou de poussée. En fonction de l'application, le poussoir est conçu comme une simple broche pour transmettre l'effet de force (puis le pousser) ou est équipé d'une chape ou d'un taraud. La réinitialisation de la position de fin de course après la commande magnétique s'effectue généralement à l'aide d'un ressort.
Un aimant de ce type est également appelé aimant à tiroir simple ou aimant de levage de charge ; la force n'agit ici que dans un seul sens. Si une force doit être appliquée dans les deux sens, des aimants de levage bidirectionnels sont utilisés. Ils possèdent deux enroulements de bobine séparés, chacun étant alimenté en courant alternativement. Selon le bobinage utilisé, l'aimant effectue un mouvement de traction ou de poussée.
Les autres modèles sont des électro-aimants monostables et bistables. Ils se bloquent automatiquement en conséquence à une ou deux positions de fin de course.
Dans la forme, on distingue entre les aimants cylindriques avec un boîtier cylindrique rond et les aimants de cadre dans une forme rectangulaire.
Illustration : aimant bi-directionnel et bistable adapté pour surintensité.
Critères d'achat des aimants de levage - à quoi s'agit-il ?
L'aimant de levage doit appliquer en toute sécurité la force et la course nécessaires pour l'application en question. En termes de puissance, il faut tenir compte du fait que la résistance de la bobine augmente à la fois par chauffage propre et à des températures ambiantes élevées, ce qui réduit la puissance. D'autre part, une surdimensionnement trop importante entraîne également des inconvénients : les fortes forces d'accélération et de butée à chaque course augmentent inutilement l'usure de l'aimant de levage et de la mécanique.
En particulier pour les applications industrielles, l'aimant doit fonctionner de manière sûre pendant une longue période. Pour des conditions de fonctionnement plus difficiles, des aimants cylindriques robustes sont recommandés. Votre boîtier fermé offre une meilleure protection contre la corrosion et les dommages mécaniques de l'enroulement de bobine.
La durée de fonctionnement autorisée n'est pas de 100% pour chaque électroaimant. Les fiches de données correspondantes sont fournies. Si des forces doivent être appliquées dans les deux sens, des versions bidirectionnelles avec deux bobines sont utilisées. Pour les applications de verrouillage ou de déverrouillage, telles que les systèmes de sortie d'outil ou les serrures de volant de direction, des aimants mono ou bistables s'offrent à vous. Ici, une seule impulsion de courant courte est nécessaire pour une course, le poussoir se maintient dans une position spécifique. Cela empêche également une course indésirable qui pourrait entraîner des situations dangereuses en cas de panne de tension.
Notre Conseil pratique : anneaux d'amortissement
Si le bruit de butée de l'induit est gênant, il peut être réduit pour de nombreux aimants de levage avec des anneaux d'amortissement. Les couches intermédiaires en caoutchouc utilisées entre la butée d'ancrage et le boîtier atténuent considérablement ce type de bruit de butée.
FAQ - questions fréquentes sur les aimants de levage
Existe-t-il également des aimants de levage pour la connexion à une tension alternative ?
Outre les électroaimants pour tension continue, ceux-ci sont également utilisés pour le fonctionnement à tension alternative. Mais le problème est que leur force au début du levage est relativement faible, mais qu'elle augmente brusquement avec des chocs encore plus inadaptés, was à un bruit de choc très fort. En outre, les aimants de tension alternative ont tendance à produire des bruits de brumes indésirables.
Ich may a
Il est possible d'augmenter la force de manière momentanée, mais il faut tenir compte des indications de la fiche de données concernant la durée de fonctionnement autorisée et le nombre maximal de jeux de commutation par unité de temps afin d'éviter une surchauffe.
Conclusion : comment acheter les aimants de levage adaptés
Illustration : aimant cylindrique puissant avec une force initiale de 30 Newton
Avec les forces d'actionnement nécessaires pour la mécanique à actionner, calculez un facteur d'environ 1,4 à 1,5. Par exemple, si une force d'actionnement de 20 N (correspondant à environ 2 kg) est nécessaire, il est préférable de choisir un aimant de levage de 30 N. les valeurs indiquées dans la fiche technique se rapportent généralement à une température de 20 °C, cela doit toujours être pris en compte dans le calcul.
Si vous n'avez besoin que de courtes actionnements à des intervalles de temps prévisibles, vous pouvez souvent utiliser un aimant de levage de petite version et de puissance en combinaison avec un courant de surcharge momentané. Cela permet non seulement d'économiser des coûts, mais également de maintenir un appareil plus léger et plus compact.
L'utilisation ultérieure de bagues d'amortissement réduit la course utilisable. Cette perte doit être prise en compte dès le départ, le cas échéant. Pour économiser de l'énergie ou pour des applications liées à la sécurité, des aimants de levage mono ou bistables s'offrent à vous.
