Module relais Weidmüller RCIKIT 24VDC 2CO LD/PB 8881610000-1 24 V/DC 8 A 2 inverseurs (RT) 1 pc(s)

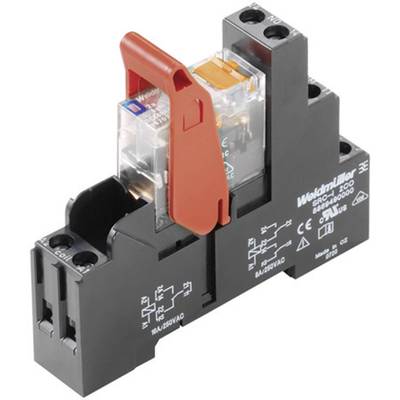

Relais électrique avec interrupteur à bascule rouge sur base noire, utilisé pour le contrôle des circuits électroniques.

Photo non contractuelle

Type de produit

Module relais

Type de contact

2 inverseurs (RT)

Tension nominale

24 V/DC

Tension de contact (max.)

400 V/AC

Courant de commutation (max.)

8 A

Fiche technique (PDF)

Afficher des alternatives

Vente et expédition :

Conrad Electronic CGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Total (18,33 € / unité(s))

€

Signaler un incident juridique

Points forts et détails

Coupleur de relais RCIKIT

Weidmüller RCIKIT 24VDC 2CO LD/PB 8881610000-1
Contenu: 1 pc(s)

Caractéristiques techniques

Affichage d'état : LED verte
Temporisation à la mise sous tension : ≤ 10 ms.
Temporisation à la mise hors tension : ≤ 6 ms.
min. Puissance de commutation : 1 ma à 24 V, 10 ma à 12 V, 100 ma à 5 V.
Fréquence de commutation max. À charge nominale : 0,1 Hz
Profilé rail support TS 35
Touche test : oui (verrouillable uniquement si le verrouillage de verrouillage a été retiré)
Indicateur de position de commutation mécanique : oui
Catégorie de surtension III
Degré de pollution : 2
Groupe de substance d'isolation : IIIa
Résistance à la tension entrée - sortie : 5 kVrms / 1 min
Longueur de dénudage raccord de mesure : 8 mm
Plage de serrage, connexion de mesure : 2,5 mm²
Plage de serrage, min. : 1 mm²
Plage de serrage, max. : 2,5 mm²
Section de raccordement de conducteur, monofilaire, min.: 1 mmm²
Section de raccordement de conducteur, à un seul fil, max. : 2,5 mm²
Section de raccordement de conducteur, à fils fins, min.: 1 mmm²
Section de raccordement de conducteur, à fils fins, max. : 2,5 mm²
Section de raccordement de conducteur, fil fin AEH avec collier en plastique DIN 46228/4, min.: 1 mmm²
Section de raccordement de conducteur, fil fin AEH avec collier en plastique DIN 46228/4, max. 2,5 mm²
Section de raccordement de conducteur, à fils fins, AEH (DIN 46228-1), min. : 1 mmm²
Section de raccordement de conducteur, à fils fins, AEH (DIN 46228-1), max. : 2,5 mm²
Dimensions de la lame : taille PZ1

Type de produit: Module relais

Type: RCIKIT 24VDC 2CO LD/PB

Connexion: borne à vis

Couleur: noir

Tension de fonctionnement (max.): 16.8 V/DC

Type de contact: 2 inverseurs (RT)

Matériau du contact: AgNi 90/10

Tension nominale: 24 V/DC

Tension de contact (max.): 400 V/AC

Courant de commutation (max.): 8 A

Puissance de coupure max.: 2000 VA
192 W

Durée de vie mécanique: 5 x 10⁶ circuits

Ligne de fuite et distance dans l'air (bobine/contacts): 8 mm

Résistance (bobine): 1440 Ω

Spécificités: avec bouton de test

: IP20

Température max.: 70 °C

Température min.: -40 °C

Longueur: 70.2 mm

Largeur: 15.8 mm

Hauteur: 77 mm

Dim.: (L x l x H) 70.2 x 15.8 x 77 mm

Contenu: 1 pc(s)

Poids: 56.4 g

Variantes(Les prix s'entendent HT hors frais de port)

Tension de contact (max.)

Courant de commutation (max.)

Tension nominale

Type de contact

Module relais Weidmüller RCIKIT 24VDC 2CO LD/PB 8881610000-1 24 V/DC 8 A 2 inverseurs (RT) 1 pc(s)

Code produit :506730

Ce produit

400 V/AC

8 A

24 V/DC

2 inverseurs (RT)

Weidmüller RCIKIT 24VDC 1CO LD/PB Module relais Tension nominale: 24 V/DC Courant de commutation (max.): 16 A 1 inverseur (RT) 1 pc(s)

Code produit :506721

400 V/AC

16 A

24 V/DC

1 inverseur (RT)

Weidmüller RCIKIT 24VAC 1CO LD/PB Module relais Tension nominale: 24 V/AC Courant de commutation (max.): 16 A 1 inverseur (RT) 1 pc(s)

Code produit :506722

400 V/AC

16 A

24 V/AC

1 inverseur (RT)

Weidmüller RCIKIT 230VAC 1CO LD/PB Module relais Tension nominale: 230 V/AC Courant de commutation (max.): 16 A 1 inverseur (RT) 1 pc(s)

Code produit :506724

400 V/AC

16 A

230 V/AC

1 inverseur (RT)

Weidmüller RCIKIT 24VDC 1CO LED Module relais Tension nominale: 24 V/DC Courant de commutation (max.): 16 A 1 inverseur (RT) 1 pc(s)

Code produit :506725

400 V/AC

16 A

24 V/DC

1 inverseur (RT)

Weidmüller RCIKIT 24VAC 1CO LED Module relais Tension nominale: 24 V/AC Courant de commutation (max.): 16 A 1 inverseur (RT) 1 pc(s)

Code produit :506726

400 V/AC

16 A

24 V/AC

1 inverseur (RT)

Weidmüller RCIKIT 230VAC 1CO LED Module relais Tension nominale: 230 V/AC Courant de commutation (max.): 16 A 1 inverseur (RT) 1 pc(s)

Code produit :506728

400 V/AC

16 A

230 V/AC

1 inverseur (RT)

Weidmüller RCIKIT 230VAC 2CO LD/PB Module relais Tension nominale: 230 V/AC Courant de commutation (max.): 8 A 2 inverseurs (RT) 1 pc(s)

Code produit :506733

400 V/AC

8 A

230 V/AC

2 inverseurs (RT)

Weidmüller RCIKIT 24VDC 2CO LED Module relais Tension nominale: 24 V/DC Courant de commutation (max.): 8 A 2 inverseurs (RT) 1 pc(s)

Code produit :506734

400 V/AC

8 A

24 V/DC

2 inverseurs (RT)

Weidmüller RCIKIT 24VAC 2CO LED Module relais Tension nominale: 24 V/AC Courant de commutation (max.): 8 A 2 inverseurs (RT) 1 pc(s)

Code produit :506735

400 V/AC

8 A

24 V/AC

2 inverseurs (RT)

Documents et téléchargements

Fiche technique

Fiche technique 506730 Module relais Weidmüller RCIKIT 24VDC 2CO LD/PB 8881610000-1 24 V/DC 8 A 2 inverseurs (RT) 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 506730 Module relais Weidmüller RCIKIT 24VDC 2CO LD/PB 8881610000-1 24 V/DC 8 A 2 inverseurs (RT) 1 pc(s)

Description

Les relais de puissance RCI sont conçus pour une utilisation en milieu industriel et sont pourvus d'un raccord à visser. Les autres avantages comprennent l'ancrage industriel, la diode de roue libre et l'affichage LED.

Contenu de la livraison

Socle de relais pour montage sur rails DIN
Unité d'affichage à LED
Étrier de retenue
Relais enfichable
marqueur ;
