Protection des câbles
Ce texte a été traduit par une machitene.
Informations intéressantes sur la protection des câbles
-
Was
-
Quels sont les types de protection de câble ?
-
FAQ - questions fréquentes sur la protection des câbles
Was
Par protection de câble, on entend une fonction supplémentaire qui permet de protéger les câbles de différents types et utilisations contre les influences électriques, thermiques, mécaniques et chimiques, en plus de l'isolation du câble proprement dit. Pour cela, les câbles à protéger sont entourés d'un élément supplémentaire qui répond aux exigences de l'application. En plus de la fonction de protection, une partie des éléments de protection des câbles remplit une fonction esthétique en dissimulant les câbles de manière à ce que la protection s'intègre visuellement dans l'environnement d'installation. En outre, une fonction de commande est disponible, car les câbles peuvent être regroupés dans une installation, mais également séparés.
Quels sont les types de protection de câble ?
La version réelle de la protection de câble est adaptée à l'environnement d'utilisation. Les catégories suivantes sont distinguées dans le domaine de la protection des câbles :
Chaînes d'énergie
Les chaînes d'énergie sont utilisées pour alimenter des assemblages mobiles. Ils veillent à ce que le câble d'alimentation se déplace sur une trajectoire définie et reste protégé contre les risques de flexion et de écrasement trop importants. Les chaînes sont extensibles avec des éléments de raccordement et de raccordement et sont montées entre des pièces fixes et mobiles. Ils garantissent en même temps un décharge de traction pour le câble sous tension. Les chaînes énergétiques sont classées selon la vitesse et l'accélération de mouvement autorisées. Les chaînes disposent d'une solution mécanique pour l'intégration du câble à mettre en place dans le maillon intérieur ou à la surface de celui-ci. En outre, il existe des chaînes d'énergie mobiles multidimensionnelles qui offrent une grande flexibilité lors de mouvements complexes. Certains fournisseurs disposent également de gaines de protection contre la chaleur spéciales pouvant être installées ultérieurement dans le programme.
Les chaînes énergétiques que vous trouverez chez Conrad sont disponibles dans les hauteurs intérieures de 10,5 à 35 millimètres, les largeurs intérieures de 10 à 103 millimètres et les longueurs de 17 à 1.035 millimètres. La longueur se réfère à l'élément de base unique qui peut être prolongé partiellement avec d'autres pièces de chaîne identiques.
Gaines isolantes
Cette forme de protection de câble sert à isoler les câbles et torons existants de la chaleur, du froid extrême et des variations de température très importantes. De nombreux produits de cette catégorie sont également très résistants aux influences chimiques. Ces produits sont tous disponibles en pièces.
Protège-câbles
Les ponts de câbles servent à protéger les câbles de tout type contre les dommages causés par l'entrée ou la conduite. Souvent, ils doivent être équipés de câbles sur les postes de travail existants : des ponts de câble sont utilisés pour relier les chemins de roulement, qui constituent également une protection contre les trébuchements. Pour ce faire, le câble passe-câble a des côtés inclinés et antidérapants et dispose d'un ou de plusieurs passages de câble. L'équipement CEM garantit sur certains modèles que les câbles de données et de tension peuvent être séparés pour empêcher les interférences de signal.
Certains ponts de câbles possèdent des équipements de sécurité supplémentaires : marquages jaune-noir, bandes de signalisation photoluminescentes sur les côtés longs pour l'obscurité et le crépuscule. Les ponts de câbles peuvent être tronqués avec l'outil et allongés avec des pièces d'accouplement. Il existe des solutions vissables, auto-adhésives et vissables. Les embouts adaptés assurent une finition visuellement attrayante.
Manchons de câble
Un passe-câble sert à la connexion sans interruption de deux câbles ou de deux brins de câble et remplit en même temps les tâches d'isolation et de protection. Pour ce faire, le manchon est relié fermement au câble et entoure le point de connexion électrique réel. Les domaines d'application incluent l'éclairage de rue, de jardin et de piscine, les connexions d'appareils pour l'extérieur (pompes, filtres, haut-parleurs), les connexions de câbles sur les voies et dans les canaux ainsi que la protection des petits composants électriques.
Chez Conrad, vous trouverez :
- Manchon en résine de coulée : le point de raccordement est entouré de résine de coulée à composants supplémentaires et résiste ainsi à des charges thermiques, chimiques et mécaniques élevées.
- Les manchons de gel sont des solutions monocomposants dans lesquelles le gel prend l'isolation et est déjà introduit dans les coques de muffins. Lorsque le manchon est fermé, le gel s'enlève de manière fiable vers l'extérieur.
- Manchons mécaniques avec des degrés de protection élevés jusqu'à IP68
- Les manchons thermorétractables sont proposés comme gaines de réparation de câbles.

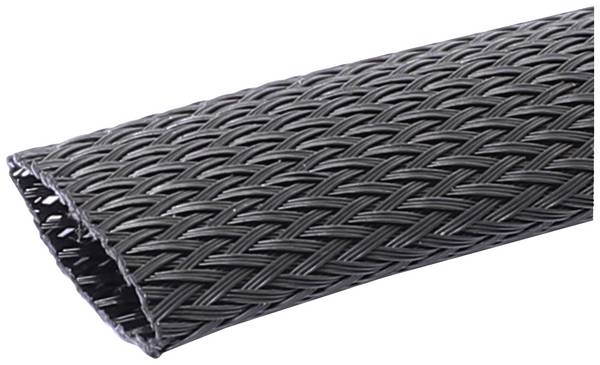

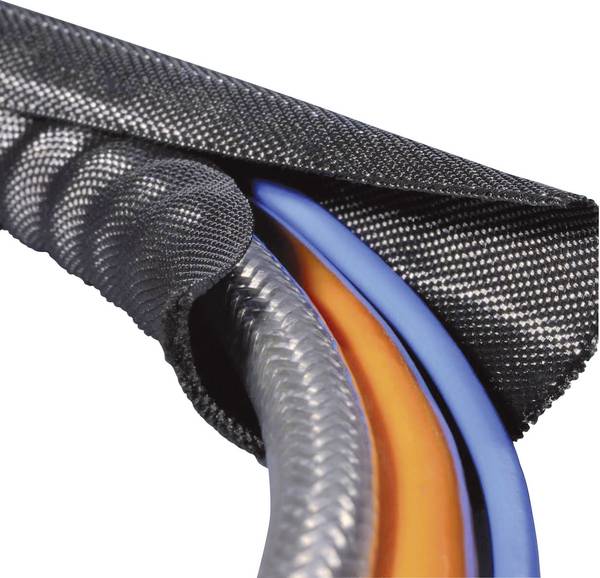

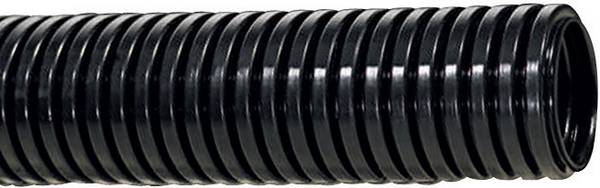

Gaines de câbles
La catégorie gaines regroupe des solutions qui représentent une forme particulière de passage de câble mobile avec protection. Cela comprend les tubes qui relient par exemple des bureaux réglables en hauteur à des conteneurs de connexion au sol et d'autres solutions spirales qui relient les câbles d'une part et permettent d'autre part d'effectuer des connexions nécessaires à n'importe quel endroit. Une partie de ces tuyaux est conçue pour des applications industrielles. Le choix des matériaux garantit une résistance à l'abrasion et une résistance à de nombreux produits chimiques ainsi qu'une réutilisation fréquente.
Accessoires de gaine de protection
Dans cette catégorie, vous trouverez des outils spéciaux, des raccords de tuyaux, des supports de tuyaux, des fermetures d'extrémité, des colliers de fixation, une protection en acier inoxydable et des dispositifs de décharge de traction ainsi que des adaptateurs entre les manchons et les câbles pour une utilisation fiable de votre protection de câble.
Lors de la production d'éléments de protection des câbles, il est nécessaire de respecter les valeurs limites des substances dangereuses pour la santé et l'environnement (directive 2011/65/UE). Sous la rubrique « RoHS », vous pouvez choisir Conrad comme critère de sélection dans la boutique.
FAQ - questions fréquentes sur la protection des câbles
Was faut
- L'utilisateur est responsable de l'utilisation de la protection de câble adaptée aux professionnels.
- Afin de trouver la protection de câble adaptée à l'usage auquel ils sont destinés, les fabricants proposent une documentation complète sur leurs produits.
- Pour les chaînes d'énergie, il est important de noter qu'une réserve de place est prévue pour toutes les lignes électriques, pneumatiques et multimédias afin de compenser les forces dues aux mouvements relatifs.
- Les câbles doivent être montés avec suffisamment de jeu.
- Lors de l'utilisation de ponts de câbles sur la voie publique ou sur des trottoirs, des marquages supplémentaires, des avertissements ou des autorisations peuvent être nécessaires. Pour choisir le bon pont de câbles pour vos besoins, consultez les fiches techniques des facteurs de charge. La capacité de charge n'est atteinte que sur une surface plane et ferme. En cas de supports irréguliers ou souples, il est recommandé de procéder à des tests de charge.
- Lors de l'utilisation de résines de coulage et de gels, il convient de respecter les prescriptions de sécurité applicables. Cela concerne en particulier la protection de la peau et des yeux ainsi que la ventilation pour les matériaux multi-composants lorsqu'ils sont traités dans des pièces. Les composants non trempés peuvent présenter un danger pour l'environnement. En cas d'irritation, consulter immédiatement un médecin.
Combien de temps la protection des câbles dure-t-elle ?
La durée de vie de la protection des câbles concerne principalement les dispositifs de protection mobiles. Par exemple, il existe des chaînes d'énergie qui ont été testées avec jusqu'à 30 millions de courses.
Les manchons - en particulier les solutions à deux composants - sont des modes de vie extrêmement longs qui dépassent la durée de vie d'un être humain.
