    A savoir sur les connecteurs à sertir

    Les connecteurs à sertir sont adaptés pour le branchement de câbles et de composants. . Il existe une gamme complète, chaque connecteur étant conçu pour un usage spécifique. Vous trouverez ci-dessous toutes les informations concernant les connecteurs à pince, les types et les éléments à prendre en compte avant l'achat.

    • Que sont les connecteurs à sertir ?

    • Variantes de connecteurs à sertir

    • Que faut-il garder à l'esprit lors de la sélection ?

    • Conclusion : connexion sécurisée par des connecteurs à sertir



    Que sont les connecteurs à sertir ?

    Cosse plate

    Il existe différentes possibilités pour la connexion de câbles avec des connecteurs de composants. En plus de la mise à l'épreuve directe ou de l'utilisation de connecteurs, des connecteurs à sertir sont souvent utilisés. Il existe un grand nombre de connecteurs à sertir qui couvrent différents types de connecteurs.

    Les câbles fixes avec un seul fil de cuivre peuvent être branchés directement ou vissés en pliant un œillet. En revanche, les torons de câbles flexibles doivent être regroupés et fixés fermement par des connecteurs à sertir pour garantir une connexion sûre. Le raccordement qui en résulte à l'extrémité du fil peut maintenant être branché ou vissé. Les connecteurs tels que les fiches plates nécessitent même des douilles à plat comme connexion. Ceux-ci se retrouvent souvent dans le secteur automobile, par exemple.

    Les connecteurs à sertir permettent une connexion directe aux composants sans passer par des barrettes de serrage ou des systèmes enfichables. Contrairement aux connexions à souder, ces connexions peuvent être rédesserrées rapidement et sans résidus.

    L'écrasement s'effectue à l'aide de pinces spéciales, appelées pinces à sertir. Ces connecteurs sont conçus pour différents types de connecteurs à sertir. Il existe également des pinces universelles pour lesquelles seule l'utilisation doit être remplacée en fonction du connecteur à sertir correspondant. Il est absolument nécessaire de deviner l'écrasement avec des pinces universelles traditionnelles ou même des pinces coupantes de côté. Ainsi, aucune écrasement n'est effectué, les connecteurs pourraient se desserrer ou être endommagés. En cours d'utilisation, cela pourrait entraîner des points de connexion dangereux.



    Variantes de connecteurs à sertir

    Il existe une large gamme de connecteurs à sertir pour diverses utilisations. Les principaux raccords à sertir sont :

    Embouts de câble

    Embouts de câble

    Les embouts forment une gaine autour des brins de fil, de sorte que ceux-ci peuvent être montés sur des connexions de serrage. Pour pouvoir fixer deux fils sur la même borne, il est possible d'utiliser des embouts de câble doubles. Deux fils sont écrasés et donc assemblés sur un connecteur.

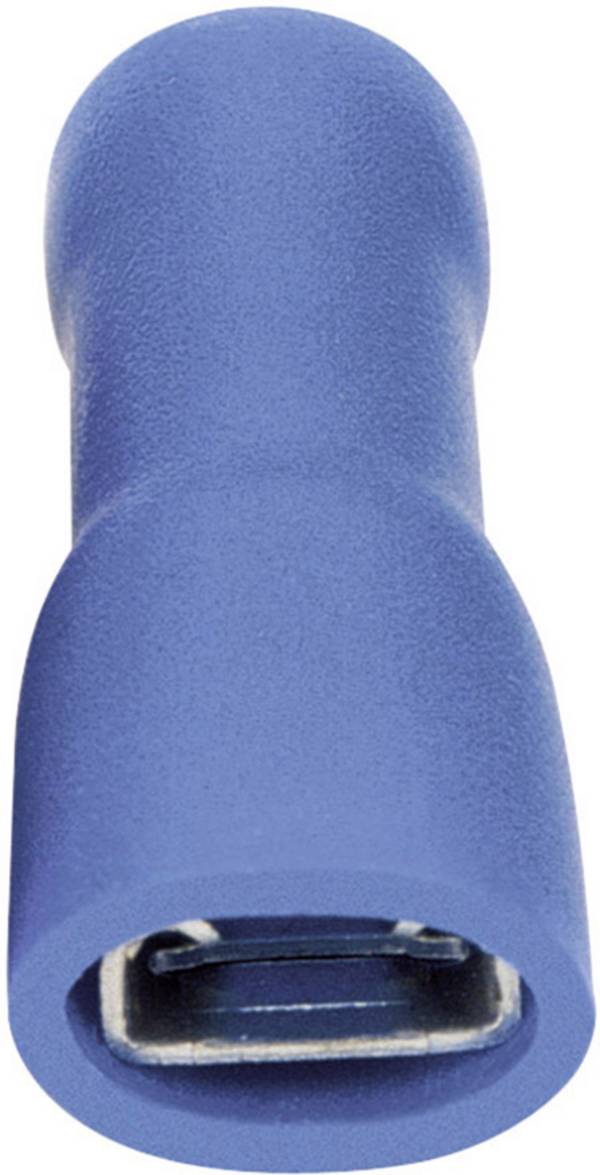

    Fiche plate et douilles à fiche plate

    Les fiches plates sont branchées dans des manchons plats. Ces types de connexion se trouvent sur certains composants et peuvent être raccordés à des connecteurs à sertir avec la pièce correspondante.

    Fiche ronde et douilles rondes

    Comme pour les fiches plates et les fiches plates, les fiches rondes sont branchées dans des douilles rondes. Contrairement aux connecteurs enfichables plats utilisés principalement pour les connexions de composants, les connecteurs sont également utilisés pour une connexion amovible entre les fils.

    Cosses

    Comme pour les embouts, les cosses de câble à broche sont utilisées pour les connexions de borne. Cependant, les broches sont mécaniquement plus résistantes. Les dimensions de la section du conducteur sont rajeunies avec la broche, ce qui permet de commander des connexions de serrage plus petites grâce à ces cosses.

    Patin à anneaux

    Cosses à œillet, à tube et à fourche

    Ces cosses de câble permettent de fixer les fils sous les têtes de vis. Les cosses de câble à anneau sont conçues pour des conducteurs très fins. Ils sont généralement utilisés pour les coupes transversales plus petites. Les conducteurs multibrins avec un nombre de brins faible peuvent être munis de cosses de câble. Ces cosses de câble sont souvent utilisées pour les conducteurs avec de grandes sections transversales et pour des charges mécaniques plus élevées. Les cosses de câble à fourche s'appliquent là où une vis ne peut pas être complètement retirée. Les fourches du connecteur sont simplement glissées sous la vis desserrée.

    Prolongateur

    Deux fils de même section peuvent être reliés directement à l'aide de raccords bout à bout. Cette connexion permanente est utilisée, par exemple, lorsque les fils doivent être fermement raccordés à des endroits plutôt inaccessibles tels que les conduits de câbles. Si, sans effort supplémentaire, il est possible de réacheminement du fil ou du câble, cette variante est recommandée. Les raccords de choc sont conçus pour les réparations et ne doivent pas être inclus dans une nouvelle planification.

    Autres connecteurs et accessoires à sertir

    En plus des types de connecteurs à sertir indiqués ici, il existe d'autres formes spéciales. Pour les raccords de composants spéciaux, vous trouverez plus d'informations dans les indications du fabricant du composant.

    Pour les connecteurs à sertir, il existe des boîtes de rangement pratiques dans lesquelles les connecteurs peuvent être rangés et rangés. Avec des manchons isolants supplémentaires, une protection contre les contacts peut être installée sur des connecteurs non isolés.



    Que faut-il garder à l'esprit lors de la sélection ?

    Assortiment de connecteurs à sertir

    En cas de connecteurs à sertir, veillez toujours à respecter la taille de la section. Il existe des connecteurs qui ne peuvent être utilisés que pour une section de conducteur spécifique. D'autres permettent une section transversale spécifique, qui est généralement indiquée sous la forme de valeurs maximales et minimales.

    De nombreux connecteurs à sertir existent isolés et non isolés. Vous devez sélectionner le type de produit en fonction de l'objectif d'utilisation. Les connecteurs isolés doivent être toujours disponibles lorsqu'il existe un risque de contact sous tension. Les embouts isolés, par exemple, offrent une protection complète contre les contacts.

    Les connecteurs à sertir sont disponibles individuellement dans différentes tailles de structure ou sous forme de set. Les sets sont composés d'un choix de différents types de connecteurs à sertir ou contiennent différentes tailles de connecteurs à sertir. Une pince à sertir peut déjà être incluse dans le set. Avec les codes couleur, vous pouvez tenir les différentes tailles de section.

    Si vous avez besoin de plusieurs connecteurs à sertir, accédez à des kits avec une pince à sertir fournie. S'ils projettent une utilisation étendue, ils conviennent à de plus grands nombres de pièces et à une pince à sertir adaptée avec les inserts adaptés.

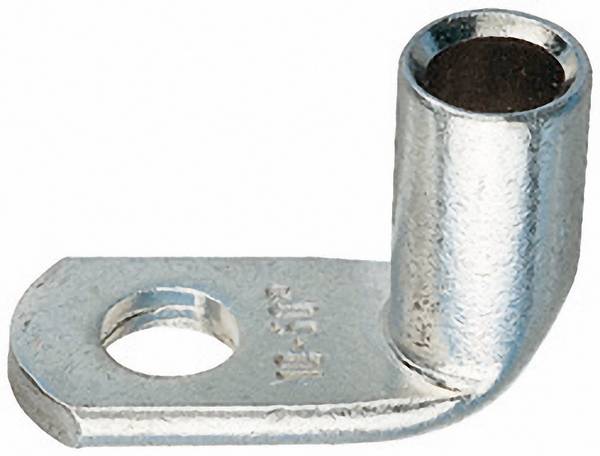

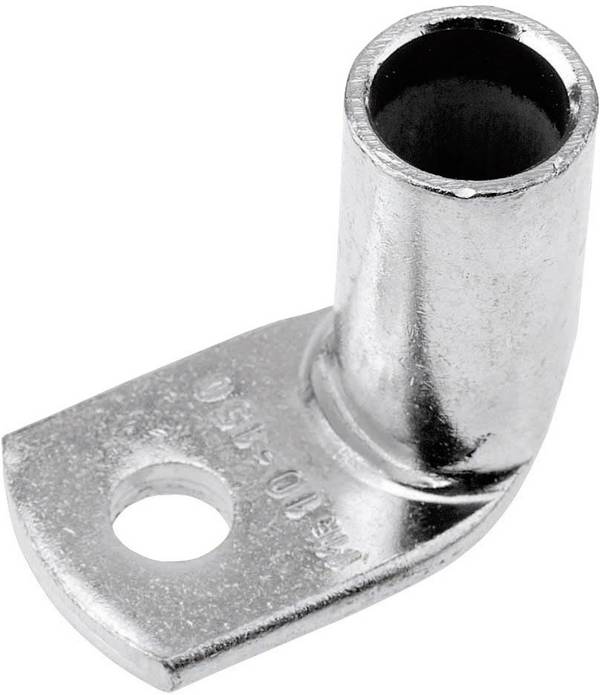

    Certains types de connecteurs existent en plus de la version droite, également comme connecteur coudé à sertir. Ceux-ci peuvent être utilisés dans des endroits étroits (par exemple dans de petits boîtiers de composants) où les connecteurs droits ne s'adaptent plus.



    Conclusion : connexion sécurisée par des connecteurs à sertir

    Des connecteurs à sertir sont utilisés pour raccorder des câbles flexibles aux composants. Ces raccords peuvent être facilement démontés et peuvent être montés sur le raccord de composant sans effort. Il existe un grand nombre de différents types de connecteurs. Lors de la sélection, veillez à la coupe transversale, à l'usage et au type d'isolation. Pour les petites applications, il existe des kits qui fournissent souvent l'outil approprié.
