Bloc d'alimentation 12 V

was distingue les alimentations 12 V stabilisées et non stabilisées ?

Avec un bloc d'alimentation 12 V conventionnel avec transformateur, redresseur et condensateur électrolytique pour le tamisage, il y avait un effet secondaire désagréable : si le bloc d'alimentation n'a pas été chargé, la tension de sortie pourrait être de 16 à 17 V.

La cause de ce comportement apparemment défectueux était le condensateur (K) qui pouvait se recharger jusqu'à la valeur de crête du demi-arbre. Une fois que le bloc d'alimentation a été chargé avec un consommateur approprié, la tension est redescendu à la valeur normale d'environ 12 V.

Les consommateurs ayant une faible consommation d'énergie risquaient alors d'être alimentés par une tension trop élevée. Pour cette raison, des blocs d'alimentation enfichables stabilisés ont été développés pour produire une tension de sortie stabilisée. Quel que soit le niveau de charge d'un consommateur.

Les nouveaux blocs d'alimentation enfichables doivent satisfaire à certaines exigences minimales en matière d'efficacité et de puissance à vide en vertu de la directive sur l'éco-conception « ErP ». Ces valeurs limites ne sont plus accessibles pour la plupart avec des blocs d'alimentation classiques qui incluent un transformateur de réseau. C'est la raison pour laquelle les alimentations à découpage sont presque exclusivement fournies par voie électronique. Ces derniers n'affichent plus de surtension significative au ralenti.

was a 12 V mâle-bloc d'alimentation à découpage ?

Dans le cas d'un bloc d'alimentation à découpage, la tension secteur de 230 V est redressée avec un redresseur (GR) et lissée avec un condensateur (K1). La tension continue ainsi créée est fournie par un transformateur (TR) à un commutateur électronique (transistor).

Ce transistor (T1) ouvre et ferme le circuit à travers la bobine primaire du transformateur plusieurs milliers de fois par seconde. Cela induit une tension sur le côté secondaire du transformateur, qui est également redressée (D1) et lissée (K2).

Un niveau de régulation (RS) garantit que la modulation de largeur d'impulsion (PWM) du côté primaire ne fournit que la quantité d'énergie nécessaire du côté secondaire.

Pour maintenir la séparation galvanique des côtés primaire et secondaire, un optocoupleur (OK) est utilisé pour la transmission des informations de régulation. Grâce à la fréquence d'horloge élevée, le transformateur et les condensateurs de charge peuvent être nettement plus petits que ceux d'un bloc d'alimentation avec transformateur classique.

La technologie d'alimentation à découpage garantit ainsi un poids léger tout en garantissant un haut rendement des alimentations.

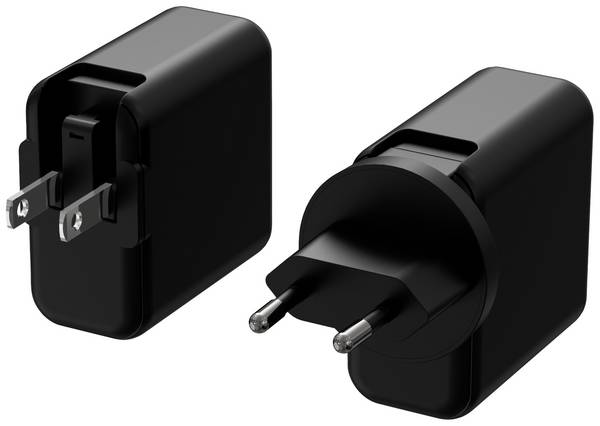

was distinkez-vous un bloc d'alimentation 12 V pour le voyage ?

Comment trouver ich adapt 12 V?

Lors de la sélection d'un bloc d'alimentation 12 V adapté, il existe quelques questions simples qui conduisent rapidement et en toute sécurité au bon produit :

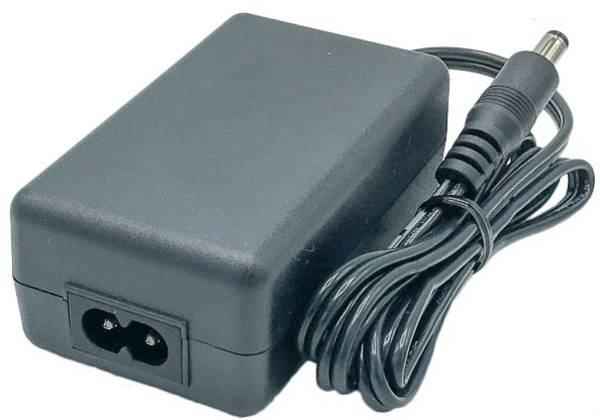

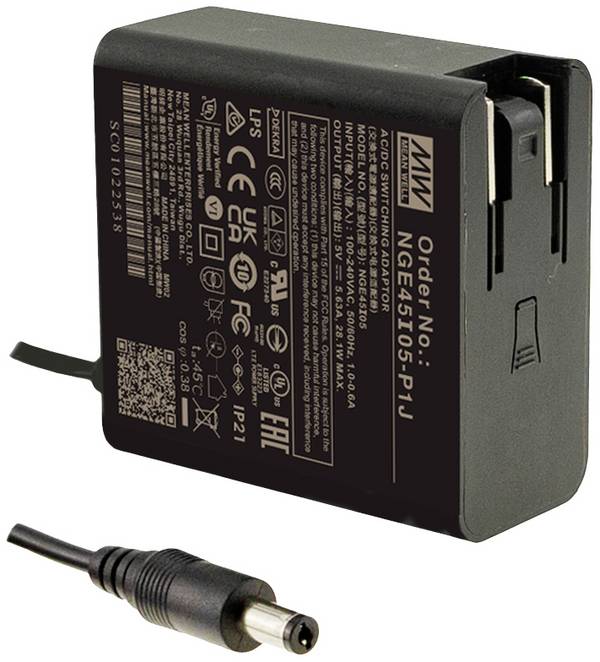

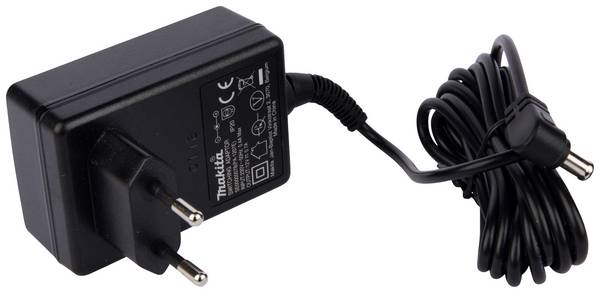

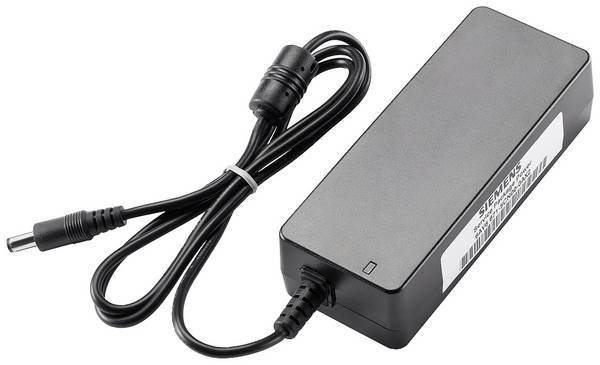

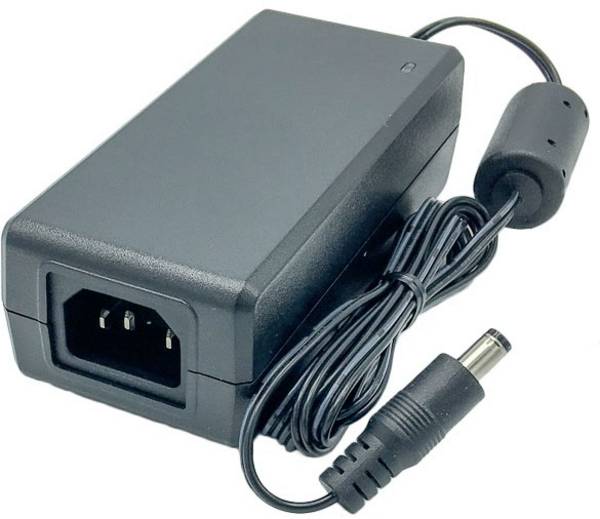

1. Doit-il être un bloc d'alimentation 12 V à tension fixe ?

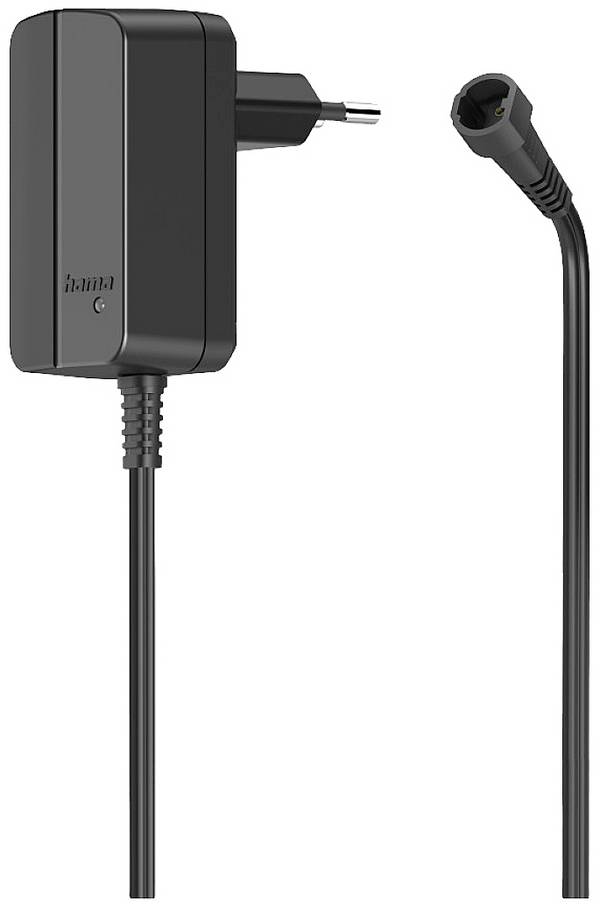

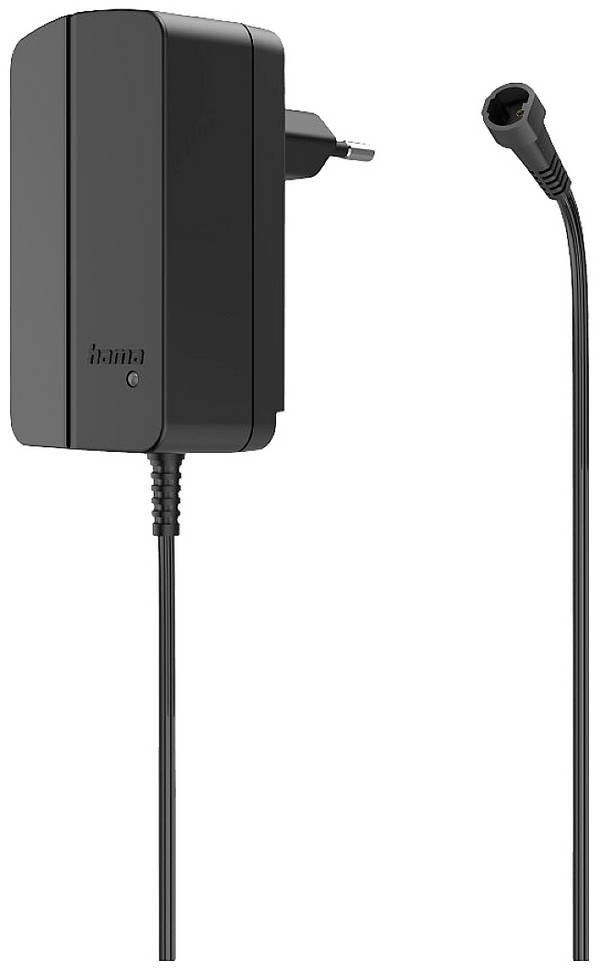

Si un seul consommateur doit être alimenté en 12 V, un bloc d'alimentation à tension fixe est disponible. Si le bloc d'alimentation mâle doit être utilisé en alternance pour plusieurs consommateurs avec une tension de fonctionnement différente, des blocs d'alimentation mâle avec une tension de sortie réglable s'offrent.

2. Quel doit être le courant de sortie max. ?

Si l'alimentation est destinée uniquement à un consommateur, le courant de sortie maximal peut être aligné sur ce consommateur. Si le consommateur a besoin de 800 ma, le bloc d'alimentation doit également pouvoir fournir 800 ma en mode continu. En raison des tolérances des composants ou dans certaines situations de fonctionnement, un consommateur peut avoir une consommation d'énergie plus élevée que celle indiquée. Dans ce cas, il est préférable que le bloc d'alimentation soit de 1000 ma et qu'il puisse ainsi couvrir de manière fiable la demande de courant accrue.

Si le bloc d'alimentation est destiné à plusieurs consommateurs, il doit être sélectionné en fonction du consommateur ayant la plus forte consommation d'énergie.

3. Quel port ich h

Avec l'oeil nu, il n'est souvent pas clairement indiqué si une fiche creuse DC de 5,5/2,5 mm ou 5,0/2,1 mm (diamètre extérieur/diamètre intérieur) est nécessaire pour le raccordement basse tension du consommateur. Mais même pour les prises jack, il n'est pas immédiatement clair quel connecteur jack est nécessaire. Dans ce cas, vous devez vérifier dans la documentation technique du consommateur quel connecteur DC est nécessaire. Il faut ensuite vérifier si le câble du bloc d'alimentation mâle est équipé de la fiche de raccordement nécessaire ou s'il est possible de la brancher.

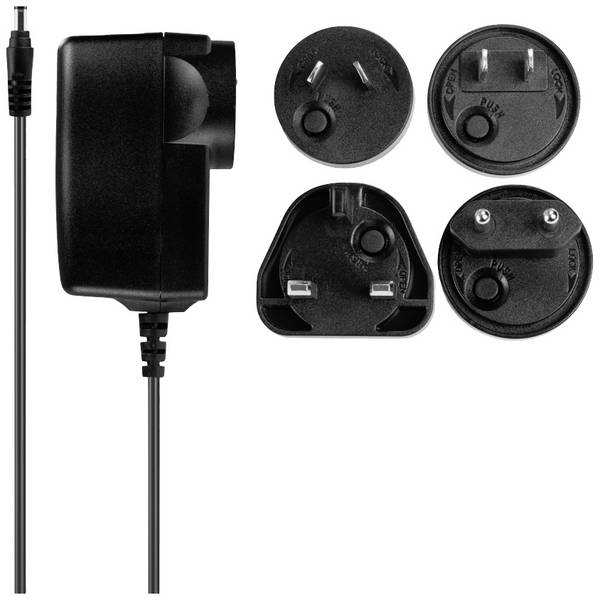

Si le bloc d'alimentation est conçu pour les appareils les plus divers, un exemplaire avec une multitude d'adaptateurs de raccordement serait le meilleur choix. Ainsi, le connecteur de raccordement adapté à chaque consommateur est certainement inclus.

4. Comment le connecteur doit-il être poli ?

De même que la fiche DC, le polissage de la fiche mâle varie d'un appareil à l'autre. Afin de résoudre ce problème, certains fabricants d'appareils ont fourni les différentes fiches de raccordement séparément. Le câble de raccordement basse tension dispose de la prise nécessaire à laquelle les différentes fiches peuvent être branchées. Si le polissage ne fonctionne pas, il est possible de modifier le polarité du connecteur basse tension en le branchant simplement, en le tournant et en le rebranchant.
