Conrad, revendeur officiel d'Arduino®

Depuis le mois d'août 2021, Conrad Electronic est revendeur officiel d'Arduino®. Nous disposons désormais de conditions optimales pour vous offrir une meilleure disponibilité des marchandises. Nous pouvons maintenant vous fournir la toute dernière gamme de produits Arduino, mais également des informations en avant-première. Voilà qui devrait intéresser tous ceux qui utilisent déjà Arduino ou qui souhaitent commencer à l'utiliser !

Qu'est-ce qu'un Arduino?

En termes simples, Arduino est un système de commande où les sorties réagissent selon la programmation et en fonction des entrées. Il permet ainsi de contrôler automatiquement certains processus, d'un simple circuit LED à un système complexe de contrôle de machine.

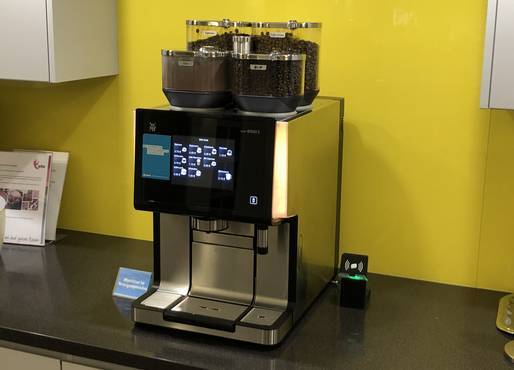

De telles fonctions sont nécessaires, par exemple, dans une machine à café où certains processus dépendent des valeurs des capteurs. En effet, le menu de sélection ne s'affiche que s'il est activé par le scanner de cartes ou le capteur dans le monnayeur. Cependant, il n'est possible de sélectionner le café au lait que si le capteur dans le récipient des grains de café et celui dans le récipient à lait confirment que ces ingrédients sont disponibles.

Cela semble a priori assez simple, mais un microcontrôleur Arduino et un certain savoir-faire technique sont nécessaires pour la mise en œuvre. Le premier Arduino avec un contrôleur ATMEL ATmega8 a été développé en 2005 par Massimo Banzi et David Cuartielles en Italie. Le nom « Arduino » vient d'un bar d'Ivrea où les fondateurs du projet se sont rencontrés.

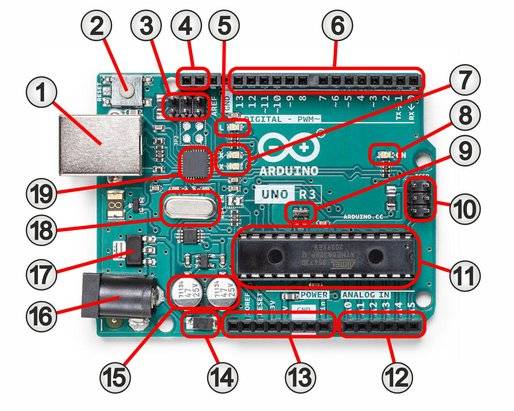

1. Port USB
   Branchez un câble USB sur cette prise pour transférer le programme de commande personnalisé à l'Arduino.
2. Bouton de réinitialisation
   Ce bouton permet une réinitialisation manuelle de l'Arduino en cas d'arrêt automatique de celui-ci suite à un dysfonctionnement.
3. Interface ICSP (interface USB)
   L'interface ICSP (In Circuit Serial Programming) permet de programmer un circuit logique directement dans le système de codage.
4. Bus I²C
   Le bus I²C permet l'envoi des données de l'appareil maître aux esclaves raccordés via les lignes SCL (Serial Clock) et SDA (Serial Data).
5. LED intégrées
   La LED « L » est connectée de manière interne à la broche 13 et est utilisée pour effectuer des tests.
6. Entrées/sorties numériques
   Ces broches d'E/S peuvent être configurées comme des entrées ou des sorties numériques. Six d'entre elles fonctionnent comme des sorties PWM à modulation de largeur d'impulsion si nécessaire.
7. LED témoins
   Les LED « RX » et « TX » indiquent visuellement le transfert des données du PC vers la carte Arduino UNO.
8. LED de tension de fonctionnement
   La LED « ON » indique l'alimentation en tension de la carte microcontrôleur. Elle s'allume lorsque la carte est alimentée en courant.
9. Oscillateur à quartz (contrôleur)
   Le quartz garantit que l'oscillateur dans le contrôleur oscille de manière stable et avec une fréquence constante.
10. Interface ICSP (contrôleur)
    Il est possible de programmer le contrôleur via cette interface. Mais cela a déjà été fait à la sortie d'usine et n'est donc généralement pas nécessaire.
11. Microcontrôleur
    Un microcontrôleur est une puce à semi-conducteurs qui combine le processeur, les périphériques et la mémoire. Il est parfois appelé SoC (System-on-a-Chip).
12. Entrées analogiques
    Ces six entrées doivent être utilisées si des tensions analogiques, provenant de capteurs par exemple, sont disponibles comme valeurs d'entrée.
13. Broches d'alimentation
    Ces broches peuvent être utilisées pour alimenter en tension la carte du microcontrôleur ou pour prélever des tensions (3,3 V ou 5 V).
14. Diode redresseuse
    L'utilisation d'une diode redresseuse permet d'alimenter le système avec un courant alternatif ou continu.
15. Condensateurs de charge charge capacitors
    Les condensateurs de charge égalisent la tension d'alimentation. L'un des condensateurs est placé avant le stabilisateur de tension de 5 V et l'autre, après.
16. Port d'alimentation
    Pour que la carte microcontrôleur puisse également fonctionner sans connexion USB après la programmation, elle doit être alimentée par une source externe.
17. Stabiliseur de tension
    Le stabilisateur de tension génère un courant stable de 5 V à partir de la tension d'alimentation, qui doit être comprise entre 7 et 12 V (AC ou DC).
18. Oscillateur à quartz (contrôleur USB)
    Le quartz garantit que l'oscillateur dans le contrôleur USB oscille de manière stable et avec une fréquence constante.
19. Interface USB
    L'interface USB convertit les signaux reçus dans un format utilisable pour le contrôleur.

En principe, chaque carte Arduino possède un contrôleur avec différentes entrées et sorties. Le nombre de sorties et d'entrées ou de possibilités de connexion varie selon le contrôleur utilisé. De plus, les cartes Arduino sont conçues de manière à permettre le branchement de cartes supplémentaires (shields). Elles permettent ainsi de mettre en place un système empilable, sans gros effort de câblage.

Quelles sont les séries de produits Arduino?

La plateforme Arduino la plus connue est la Arduino Uno, mais il existe plusieurs autres cartes de microcontrôleurs Arduino. Il existe autant de cartes que d'applications. Le tableau ci-dessous présente les cartes les plus courantes.

De plus, chaque type comprend différentes versions qui diffèrent en termes de construction et d'équipement. Par exemple, l'Arduino Uno est disponible en version SMD ou avec un module WiFi. Mais il existe aussi des versions différentes de la Micro et de la Nano, présentant des caractéristiques techniques différentes.
