Les instruments de mesure non electrique
La mesure de grandeurs non électriques est un élément important des techniques de mesure. Les instruments de mesure non électriques sont parmi les plus fréquemment utilisés par les professionnels, notamment pour les tâches industrielles. En plus de la température et de l’humidité, les paramètres testés régulièrement comprennent le débit et la pression acoustique. Ces valeurs de mesure fournissent des informations importantes sur la situation actuelle de l’environnement examiné.
Débitmètres
Ils peuvent être utilisés dans de nombreux processus technologiques dans l’industrie alimentaire, l’industrie chimique, ainsi que dans l’industrie des systèmes de ventilation et de conditionnement d’air. L’information sur le débit est également utile pour vérifier les mesures environnementales.
Selon l’état du liquide, il peut être divisé en deux types :
- Débitmètres de liquides
- Débitmètres de gaz
Les débitmètres spéciaux sont des appareils conçus pour être utilisés avec des liquides agressifs, tels que les acides et les alcalis, et sont le plus souvent utilisés dans l’industrie chimique et la galvanoplastie.
Une large gamme de débitmètres vous permet de choisir l’appareil adapté à votre application.
Parmi tous les appareils utilisés pour mesurer le débit des gaz et des liquides, nous pouvons distinguer :
Les débitmètres rotatifs à turbine - les déflecteurs placés dans l’espace examiné provoquent la formation de tourbillons qui se détachent des côtés des déflecteurs avec une fréquence proportionnelle à la vitesse d’écoulement moyenne. Iils sont utilisés pour tester, purifier les eaux usées et effectuer des mesures dans l’industrie chimique et pétrochimique.
Les débitmètres Coriolis - ils permettent de mesurer avec une très grande précision et sont adaptés pour tester les liquides et les gaz.
Les débitmètres thermiques - ils mesurent la vitesse du fluide testé à l’aide de deux capteurs. Ils fonctionnent selon le principe du contrôle du changement de température du capteur chauffé.
Les débitmètres à flotteur - adaptés à la mesure de liquides de faible densité, ils se caractérisent par un prix inférieur, mais aussi par une précision de mesure inférieure.
Les débitmètres à ultrasons - fonctionnent selon le principe de la mesure de la différence de temps entre le passage des ondes ultrasonores. Ils sont adaptés à la mesure de l’eau, des eaux usées traitées, des liquides agressifs comme par exemple dans les industries chimiques et pétrochimiques.
Grâce à leur construction et à leur conception renforcées, certains d’entre-eux sont également adaptés à une utilisation dans l’industrie chimique et en présence de fluides agressifs. Les débitmètres sont utilisés pour le contrôle des gaz, fumées, gaz naturels, liquides dans l’industrie alimentaire, dans les stations d’épuration des eaux usées ou dans l’ingénierie thermique. Ils sont également utilisés dans l’industrie des combustibles et l’industrie du gaz. Ils sont parfaitement adaptés aux essais d’étanchéité et à la localisation des fuites.

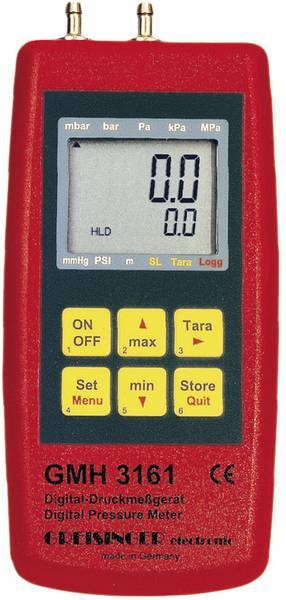

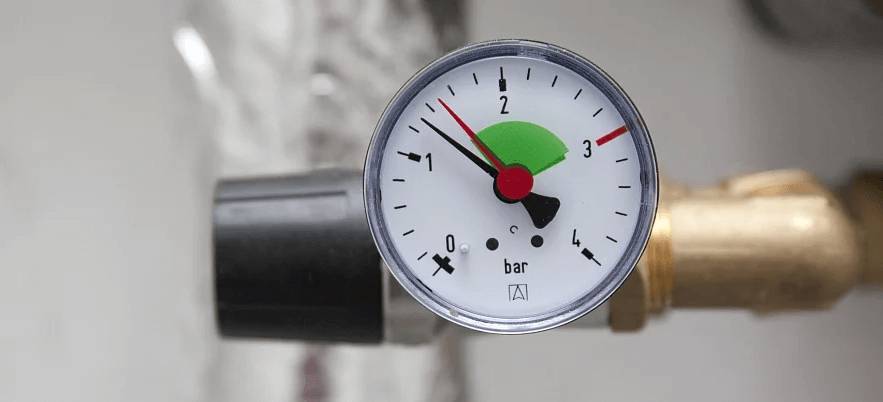

Manomètres à pression
Pour mesurer les paramètres de débit dans la technique et l’industrie, on utilise des appareils de mesure de pression.
Les baromètres, capteurs de pression, manomètres et vacuomètres sont idéaux pour les mesures dans l’industrie du gaz, les procédés de fabrication et l’industrie chimique. L’utilisation d’appareils appropriés implique la sélection de plages de mesure optimales sur l’ensemble de la voie de mesure.
La fourniture d’informations sur les valeurs de pression, de vide et de surpression est grandement facilitée par la combinaison de capteurs de pression et de systèmes informatiques, permettant un accès rapide et une analyse précise des données obtenues.
Les manomètres sont des appareils dont la présence est requise en particulier dans les systèmes de climatisation, de ventilation et de réfrigération. Ceci est particulièrement important en réfrigération, car l'efficacité du système de réfrigération dépend, entre autres, de la pression de condensation et d’évaporation du réfrigérant.
Les manomètres peuvent être classés selon leur construction :
Manomètres hydrostatiques - ils fonctionnent grâce à deux réservoirs remplis de liquide (par ex. eau, mercure, alcool) et mesurent en fonction de la quantité de liquide qui équilibre la pression.
Manomètres à piston - sont souvent utilisés pour étalonner d’autres manomètres. Ils fonctionnent grâce à la possibilité d’équilibrage de la pression par le poids ou par ressort.
Manomètres à ressort - la pression sur l’élément de mesure et sa déformation est utilisée pour la mesure.
Les capteurs de pression et les manomètres peuvent afficher des valeurs allant jusqu’à plusieurs centaines de bar. La gamme d’applications a un impact énorme sur le choix du bon modèle. Tous les tensiomètres ne sont pas adaptés à une utilisation dans l’industrie automobile : certains sont plus adaptés à des applications de loisirs et d’autres à une utilisation dans l’industrie alimentaire et dans les laboratoires.
Le bon instrument peut être sélectionné en vérifiant la classe de l’appareil :
La classe la plus basse (moins de 0,5) sera caractérisée par des manomètres utilisés pour l’étalonnage et les travaux de laboratoire,
Les appareils de classe 1 à 0,5 sont les mieux adaptés aux travaux d’inspection et sont également utilisés dans les laboratoires,
Les manomètres d’application technique générale sont décrits dans les classe 6 à 1.

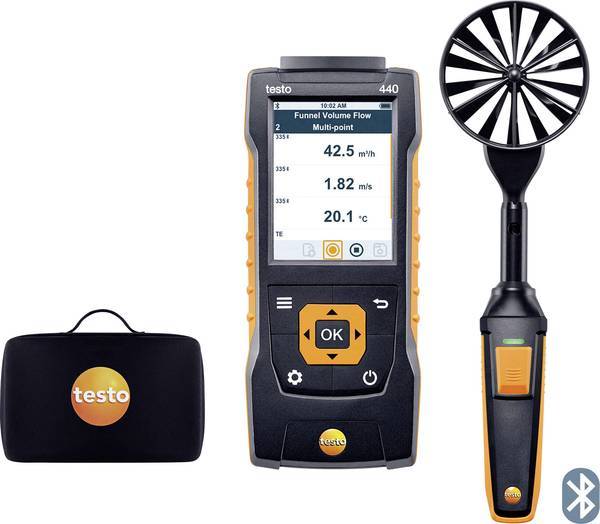

Anémomètres
Un autre groupe d’appareils utilisés pour mesurer et analyser les débits, principalement les débits de gaz, sont les anémomètres. Il s’agit d’appareils mesurant la vitesse du flux de gaz en fonction de la vitesse de rotation du rotor qui est le capteur de mesure. Ces appareils sont particulièrement adaptés aux systèmes de climatisation, de désenfumage et à d’autres systèmes où les gaz sont échangés.
Les anémomètres modernes mesurent non seulement la vitesse d’écoulement, mais aussi le débit volumique. Les anémomètres à pression sont une variante spéciale des anémomètres normaux. Ils sont utilisés pour mesurer la vitesse du fluide entre la pression totale et la pression statique. Ainsi , le tube de Pitot est utilisé à cette fin.

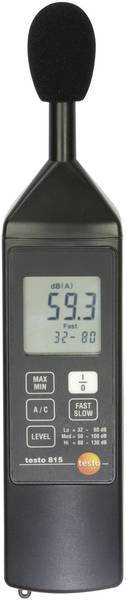

Sonomètres
Un groupe spécial de voltmètres non électriques sont les sonomètres, qui souvent sont utilisés dans les halls de production, l’industrie des machines et les mesures acoustiques dans d’autres industries. Ils sont d’une grande importance pour la sécurité des conditions de travail définies par l’inspection sanitaire de l’Etat. La mesure du bruit est donc importante non seulement dans l’environnement extérieur, mais aussi sur le lieu de travail.
Les décibelmètres sont constitués d’un capteur (microphone), d’un préamplificateur de microphone, d’un analyseur de fréquence, d’un amplificateur de mesure et d'un détecteur TRMS. Les éléments du sonomètre peuvent être divisés en deux groupes de base : les éléments de l’appareil de mesure et les éléments du microphone de mesure.
Dans le cas des mesures acoustiques, des filtres sont le plus souvent utilisés pour corriger la mesure. Il s’agit de la courbe dite de correction A qui a été introduite pour tenir compte des caractéristiques de l’audition humaine dans les mesures. Le signal testé passe d’abord à travers des filtres avec des caractéristiques spéciales et standardisées, et seulement ensuite sa valeur est mesurée. La forme de la courbe caractéristique du filtre est la courbe de correction A.
Les mesures de bruit doivent être effectuées dans certaines conditions ne nuisant pas à la fiabilité de l’essai. Si, par exemple, vous souhaitez mesurer le bruit généré par un appareil particulier, vous devez limiter l’influence d’autres sources autour.
Il est possible de tester par mesure directe ou par échantillonnage. La première nécessite le branchement d’un sonomètre approprié en quelques jours ou quelques heures. La méthode d'échantillonnage exige que les mesures soient effectuées aux périodes les plus représentatives.
Veuillez noter que tous les appareils de mesure du volume doivent être étalonnés correctement pour indiquer le niveau de bruit réel en décibels.
Les conductimètres, pH-mètres et autres analyseurs de liquides de gaz seront utiles chaque fois qu’il sera nécessaire d’examiner la salinité, la conductivité de l’eau, la mesure du pH de l’eau de piscine et même la qualité du sol dans le jardin. Tous ces appareils vous indiqueront et vous aideront également à diagnostiquer les composants perturbateurs ou dangereux dans une variété de liquide.
