Ma cabane connectée

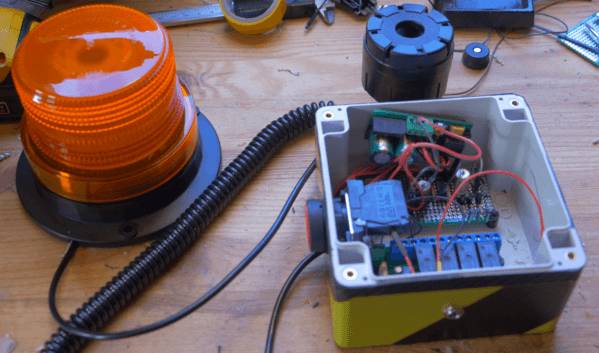

Après avoir rajouté de l'autocollant style carbone et du ruban adhésif jaune/noir, j'ai placé tous les composants dans leur emplacement respectif. Leds, circuit pour le bip, abaisseur de tension pour alimenter les leds, boutons... Parfait !

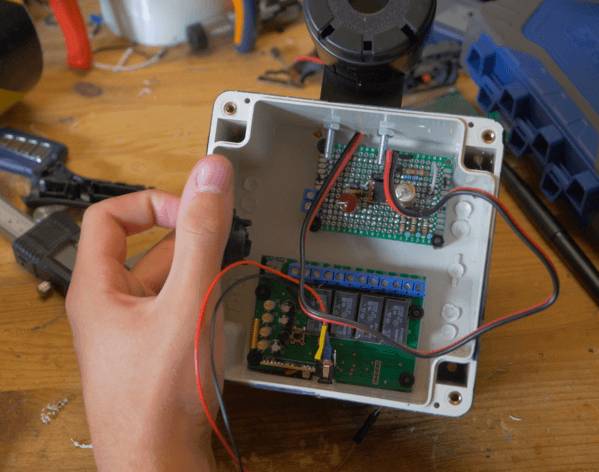

Tous les composants nécessitant 12V y ont été reliés : le circuit avec le NE555, le circuit abaisseur de tension pour transformer le 12V en 3V pour les leds, et le module récepteur. Le 12V passe tout d'abord par le bouton normalement fermé, afin de pouvoir couper le circuit et donc redémarrer le module récepteur (en conséquence éteindre les leds, la sirène et le gyrophare) en appuyant dessus.

Je me suis ensuite intéressé aux leds 10mm.

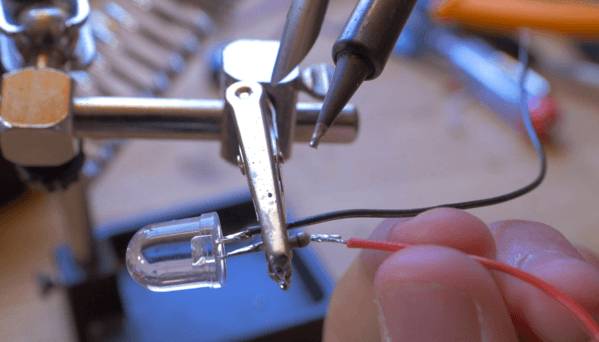

J'y ai soudé des câbles, en reliant toutes les masses ensemble. Le pôle positif est relié à une résistance, puis au module récepteur qui pourra leur délivrer séparément 3V lorsque chaque relais sera déclenché.

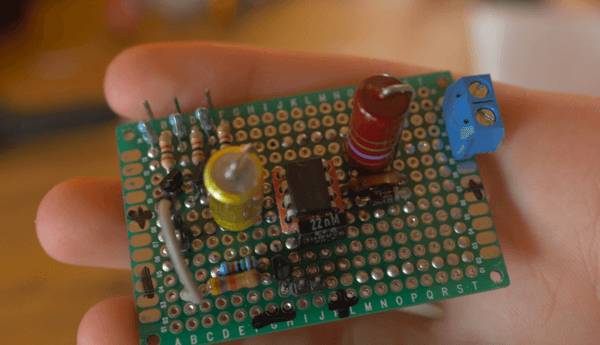

Les leds, le gyrophare et la sirène sont reliés aux relais du module récepteur. La sirène est également reliée au module avec le NE555, ce qui lui permettra d'émettre un bip lorsqu'une des trois leds sera allumée.
Le circuit du boîtier récepteur est maintenant fini !

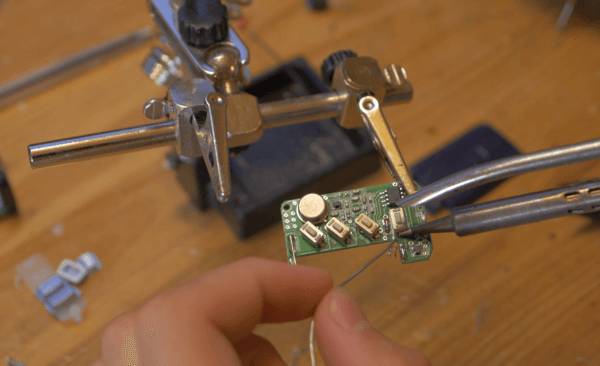

Intéressons-nous maintenant à l'émetteur :)

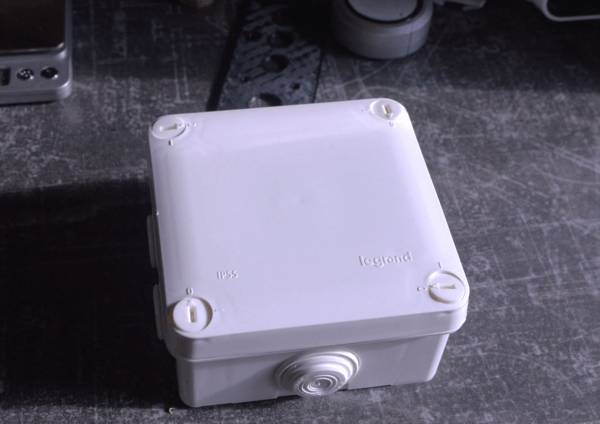

J'avais prévu d'imprimer en 3D une boîte mais manque de chance (et d'organisation, je l'avoue :P) je suis tombé à court de plastique en plein milieu de l'impression. J'ai donc décidé d'utiliser une simple boîte de dérivation en guise de boîtier.

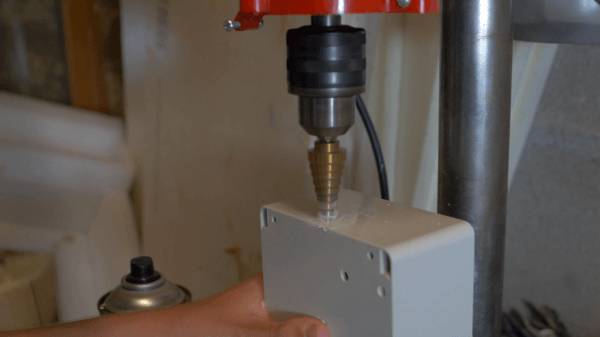

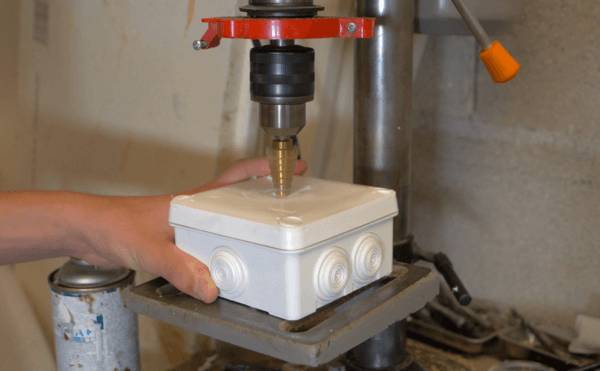

Il a fallu percer des trous pour faire passer les boutons et la led, qui permettrons d'émettre un signal ainsi que de confirmer qu'un signal est émis.

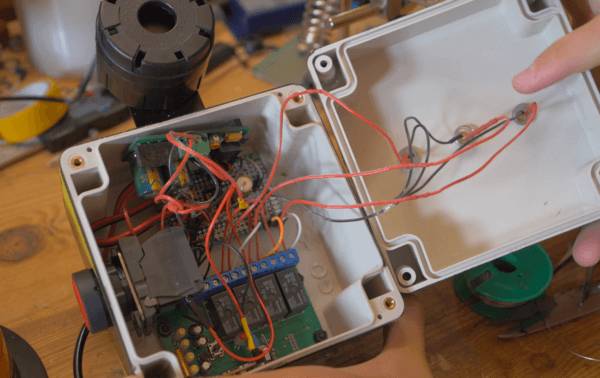

Il était enfin temps de refermer la boîte, et d'accrocher le récepteur au mur de ma cabane !
