Le câblage réinventé.
Le statu quo comme défi...
Le secteur de la construction de machines et d'équipements industriels fait actuellement face à des défis majeurs en raison de la pénurie de main-d'œuvre qualifiée. Les experts en place sont souvent contraints de réaliser des tâches qui pourraient aujourd'hui être exécutées bien plus rapidement. Le câblage des disjoncteurs-moteurs et des contacteurs recèle notamment un potentiel d'optimisation considérable. Très répandue, la technique de raccordement à vis s'avère particulièrement chronophage. Bien que des alternatives comme les bornes à ressort ou Push-In offrent une solution plus rapide, elles restent peu adaptées au personnel non initié ainsi qu'à la robotisation. Plus complexes à manipuler, ces options ne conviennent pas à tous les types de câbles et n'offrent qu'un retour limité quant à la conformité du raccordement...

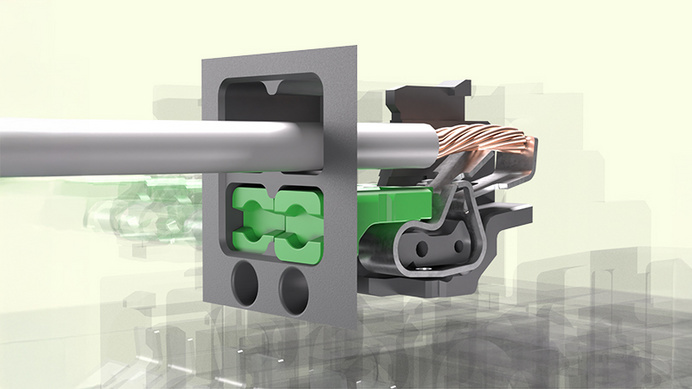

Notre réponse...
Fort de plus de 100 ans d'expertise dans la protection des moteurs et la technologie des contacteurs, nous présentons la nouvelle génération TeSys Deca dotée de la technologie Snap-In ! Grâce à des bornes de raccordement innovantes et intuitives, elle permet un raccordement électrique sans outil en seulement une seconde par conducteur, offrant ainsi une connexion jusqu'à 96 % plus rapide que les méthodes traditionnelles. Ces bornes à ressort robustes sont conçues pour ne pas se desserrer, même en cas de fortes vibrations, éliminant ainsi tout besoin de resserrage. Les bornes Snap-In s'enclenchent avec un clic distinct dès que le conducteur est correctement positionné, offrant un retour acoustique, haptique et visuel. Cela garantit un câblage rapide et fiable, parfaitement adapté à l'automatisation de la fabrication d'armoires électriques par des robots. Les conducteurs souples et rigides peuvent être raccordés sans embouts de câblage, et des points de test spécifiques permettent de vérifier instantanément le bon fonctionnement.

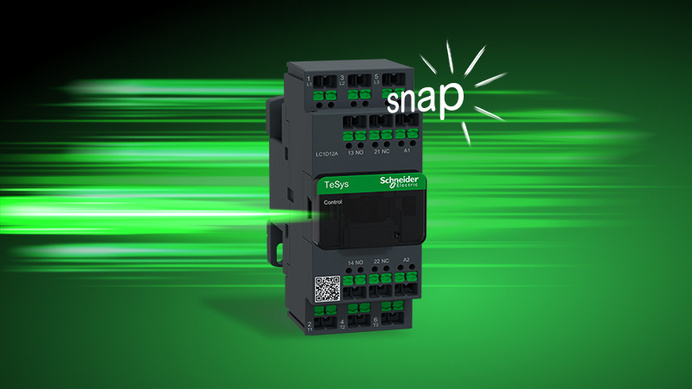

En un clin d'œil !
La technologie de connexion révolutionnaire Snap-In garantit un gain de temps considérable lors des phases de câblage. Elle permet aux opérateurs non spécialisés ainsi qu'aux robots de réaliser des connexions électriques parfaites et sans erreur. Grâce à un montage intuitif, réalisable d'une seule main et sans aucun outil, complété par des mécanismes de rétroaction clairs et une absence totale de maintenance, l'ensemble du processus de câblage est optimisé et simplifié. Vos installations industrielles sont ainsi mises en service de manière rapide, efficace et sécurisée.
TeSys Snap-In | Présentation de la gamme

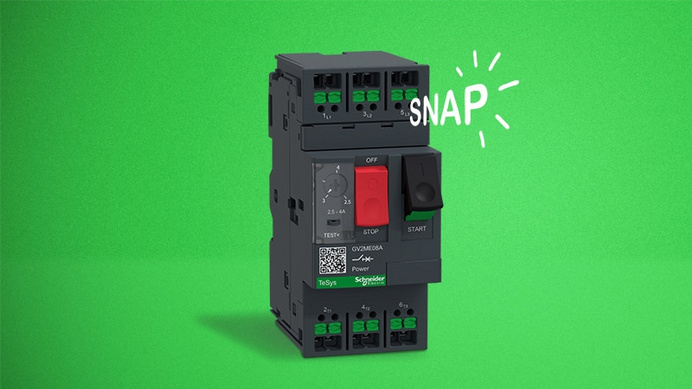

TeSys Deca Power GV2
Disjoncteur moteur
Protection optimale contre les surcharges, les courts-circuits et les pertes de phase pour prévenir toute surchauffe et détérioration.

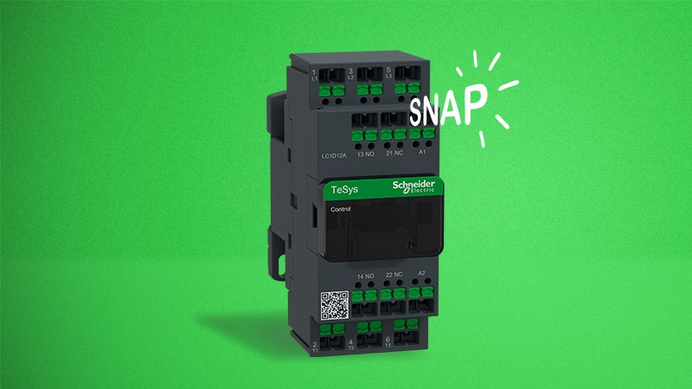

Contacteur auxiliaire TeSys Deca LC1D
Contacteurs de puissance
Pour la commutation et la coupure de courants forts dans l'industrie électrique

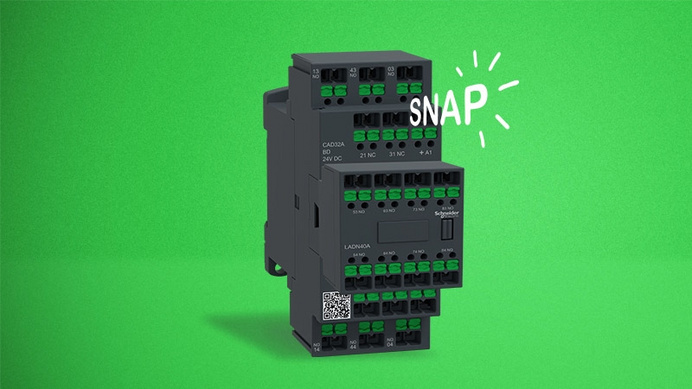

TeSys Deca CAD
Contacteurs auxiliaires
Pour les techniques d'automatisation et de contrôle, dédiés à la commutation de faibles courants ou de signaux de commande
TeSys Snap-In
TeSys Snap-In
La technologie de raccordement innovante Snap-In permet une installation intuitive, ultra-simple et sans outil, pour un gain de temps optimal. Elle réduit considérablement le temps de montage ainsi que les risques de blessure. La flexibilité de ce système s'avère être un véritable atout, en particulier dans les zones difficiles d'accès. De plus, l'absence d'achat et de maintenance d'outils spécifiques vous garantit une réduction des coûts. Efficace, sécurisée et durable : une solution parfaitement adaptée à vos besoins.

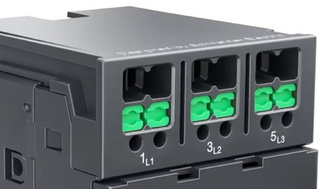

Configuration initiale
L'appareil est livré avec un ressort précontraint. La position du bouton-poussoir indique clairement l'état de commutation du point de serrage préarmé.

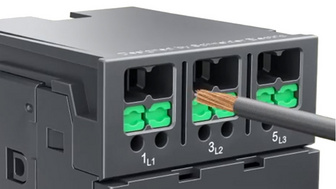

Câblage
L'introduction du fil dénudé dans le point de serrage s'effectue de manière simple et sécurisée, sans nécessiter de préparation supplémentaire.

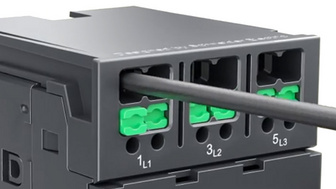

Serrage
Lorsque le fil entre en contact avec la masse de la borne, le ressort du point de serrage se libère et se clipse instantanément sur la borne. Ce mécanisme modifie la position du poussoir, confirmant la connexion par un « clic » distinctif.

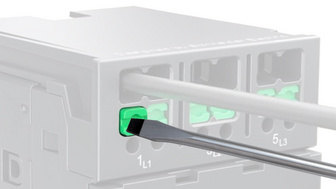

Décâblage
Commencez par réinitialiser tous les boutons à l'aide d'un tournevis (2,5-3,5 mm). Les fils peuvent ensuite être retirés sans effort et d'une seule main des bornes de connexion.
Comparatif des technologies de raccordement
| Type de raccordement | Fil souple sans embout | Câblage sans outil possible ? | Affichage du statut de connexion | Connexion sans maintenance | Câblage d'une seule main possible ? |
|---|---|---|---|---|---|
| Snap-In | Oui | Oui | Oui | Oui | Oui |
| Connexion Push-In | Oui | - | - | Oui | - |
| Système de raccordement à ressort | Oui | - | - | Oui | - |
| Vis | - | - | - | - | - |

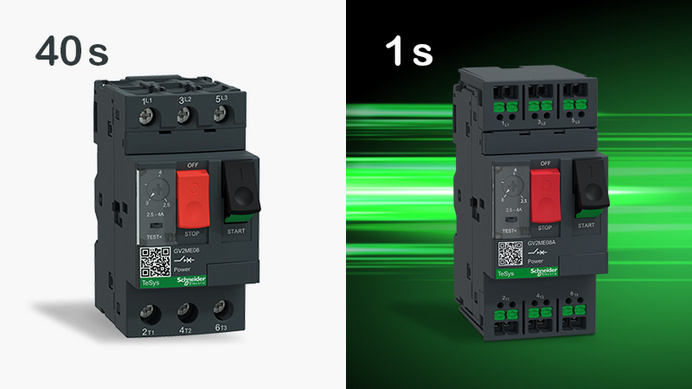

Plus de temps pour l'essentiel, en un clin d'œil !
Grâce à sa grande simplicité, ce système de câblage permet non seulement aux novices ou aux processus automatisés de raccorder les fils aux bornes sans aucun effort, mais il réduit également de manière drastique le temps d'installation. La technologie Snap-in permet de connecter un conducteur en seulement deux secondes, ce qui représente un gain de temps de 96 % par rapport aux raccordements à vis classiques (environ 30 secondes). De plus, le câblage Snap-in s'avère jusqu'à 88 % plus rapide que les bornes à ressort et les systèmes Push-in.
| Type de connexion | Préparation du dénudage | Préparation de l'extrémité du câble | Temps de connexion | Temps total de câblage |
|---|---|---|---|---|
| Snap-In | 1 s | N/A 11 s | 1 s sans embout de câblage 1 s avec embout de câblage | 2 à 12 s sans embouts 2-12 s avec embouts de câblage |
| Connexion Push-In | 1 s | N/A 11 s | 6 s sans embout de câblage 2 s avec embout de câblage | 7 à 18 s sans embouts 3 - 14 s avec embouts de câblage |
| Raccordement à ressort | 1 s | N/A 11 s | 6 s sans embout de câblage 2 s avec embout de câblage | 7 à 18 s sans embouts 3 - 14 s avec embouts de câblage |
| Vis | 1 s | 11 s | 18 s | 30 s |
*AEH = Embout de câblage

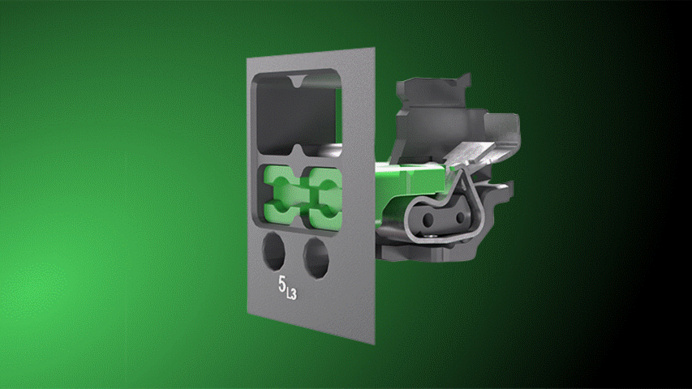

Toutes ses promesses tenues, en un clin d’œil !
L'un des atouts majeurs de la nouvelle technologie de raccordement Snap-In réside dans son absence totale de maintenance. Les ressorts intégrés exercent une pression telle que les contacts restent parfaitement en place, même face à des chocs violents ou des vibrations intenses. Cette robustesse exceptionnelle rend ces bornes idéales pour les armoires électriques situées dans des environnements exigeants ou des zones d'accès difficile pour la distribution d'énergie. Ses domaines d'application privilégiés incluent le transport ferroviaire, les engins de chantier ou les milieux industriels complexes. Les utilisateurs bénéficient ainsi d'une connexion électrique fiable qui élimine tout risque d'erreur de câblage, même dans les conditions les plus extrêmes. Cela permet de prévenir les interventions de maintenance prolongées ou les arrêts de production coûteux dus à des connexions desserrées.

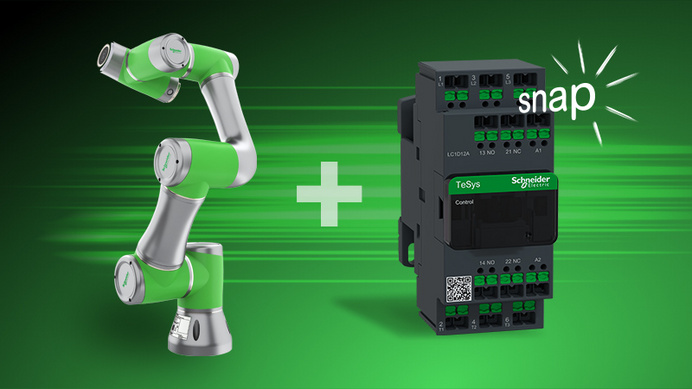

Prêt pour la robotique, en un clin d'œil !
Le bornier innovant à technologie Snap-In est spécialement conçu pour l'avenir de l'automatisation et s'inscrit ainsi dans une démarche "Ready-to-Robot". Un robot collaboratif - tel que le Lexium Cobot de Schneider Electric - peut prendre en charge les tâches de câblage requises. Pour ce faire, le bras du robot n'a plus qu'à insérer le conducteur dans le point de connexion dédié. Grâce à un retour audio-visuel clair lors de l'insertion, un cobot équipé de capteurs adaptés peut garantir un raccordement optimal. Vous souhaitez automatiser vos processus ? Nos experts se tiennent à votre entière disposition pour étudier votre projet.
