Conseils

Dans le domaine de l'électronique, les composants électromécaniques continuent à occuper une place de choix. En particulier, on ne peut pas se passer dans nos installations des relais qui assument la fonction centrale de commutation dans les circuits électriques. Conrad se devait de répondre aux attentes des professionnels comme des particuliers en proposant toute la panoplie des accessoires incontournables pour assurer la mise en œuvre de ces relais. Finder, Te Connectivity ou encore Phoenix Contact sont les marques les plus emblématiques de ce secteur.

Le support de relais, au service d'un bon raccordement.

Difficile de s'insérer dans un ensemble si on ne dispose pas d'un support de relais adapté aux relais concernés ! Et il s’agira de prendre en compte tout autant la nature du montage à réaliser que les caractéristiques du relais pour son raccordement. Nous nous attacherons ainsi à proposer un support de relais qui conviendra à une fixation sur des panneaux ou encore des rails normalisés. Mais certain relais auront besoin de supports plus petits conçus pour trouver leur place sur des circuits imprimés. Par ailleurs, les bornes d'un support de relais peuvent être basées sur des technologies différentes. Ainsi, on préférera utiliser des bornes dites à cage lorsqu'il s'agira de séparer d'un côté le raccordement de la bobine et de l'autre celui des contacts. Ce type de support est utilisé pour une connexion fiable et rapide du conducteur. Dans d'autres situations, on utilisera un support à vis, voire quand cela est nécessaire un support à souder aux bornes du relais.

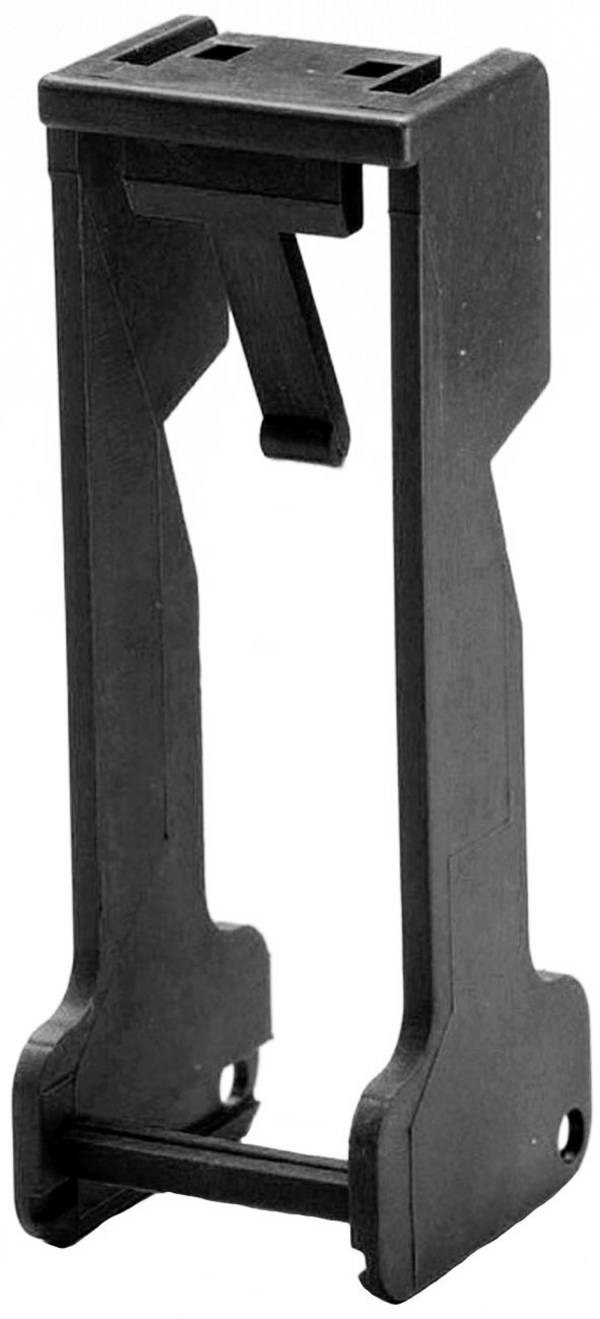

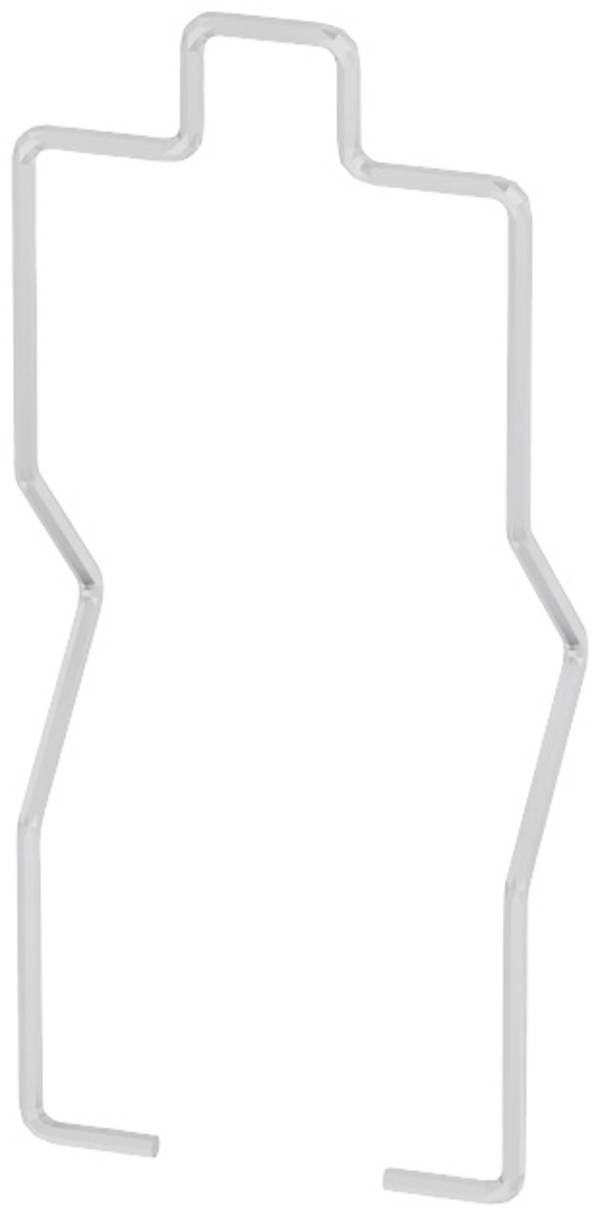

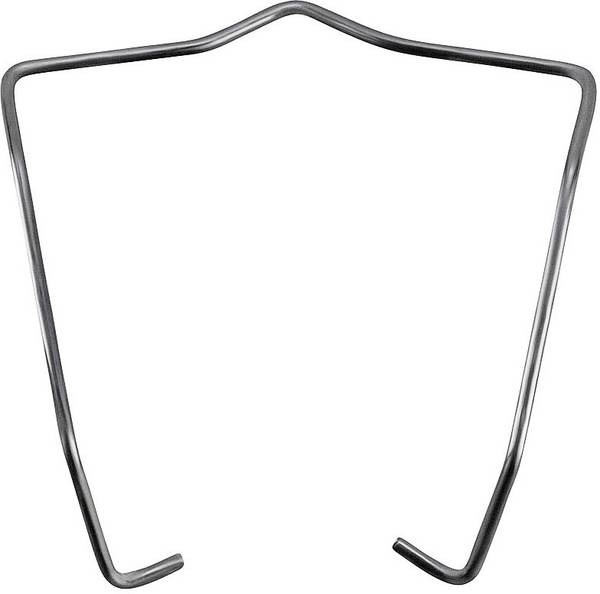

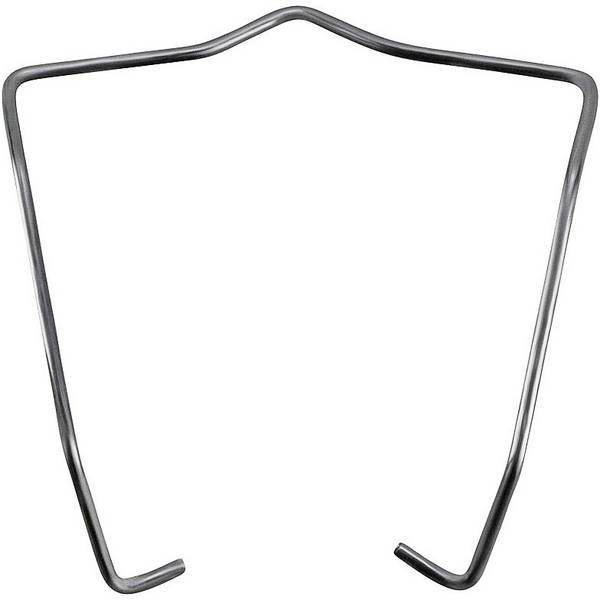

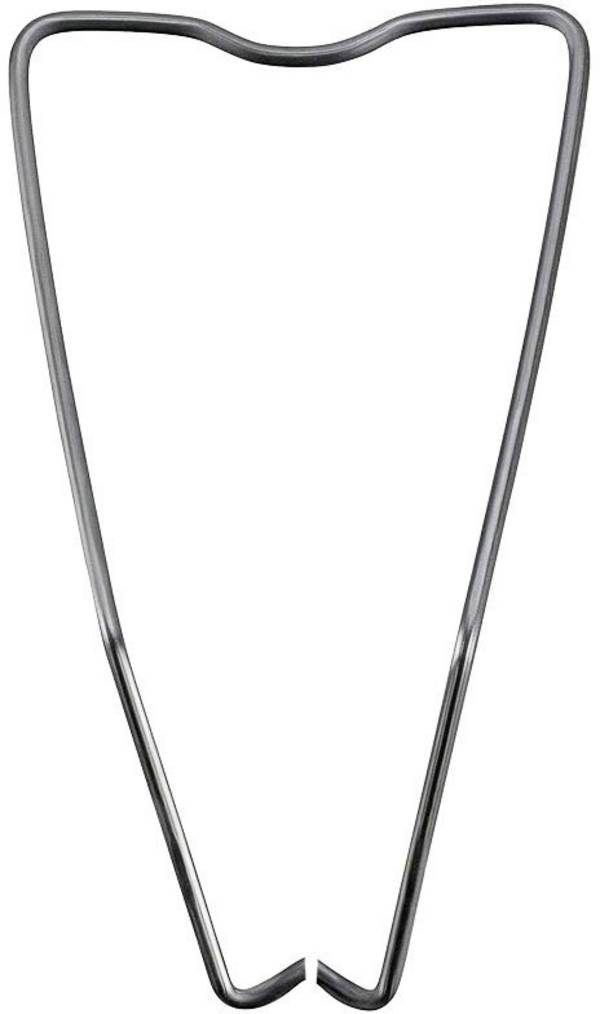

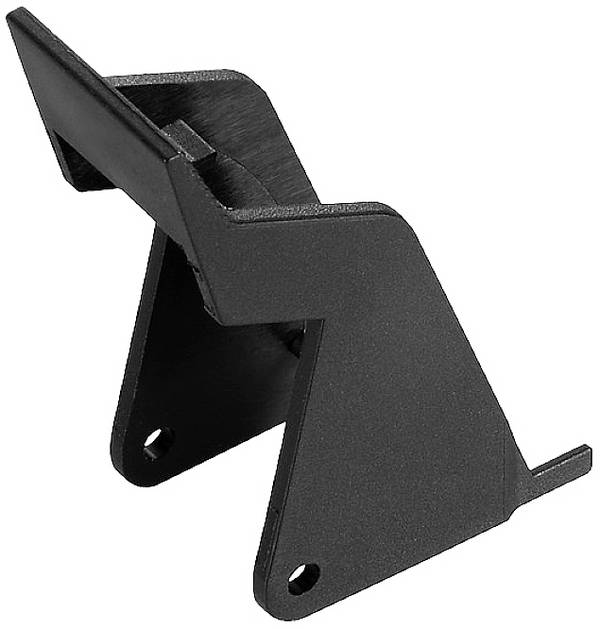

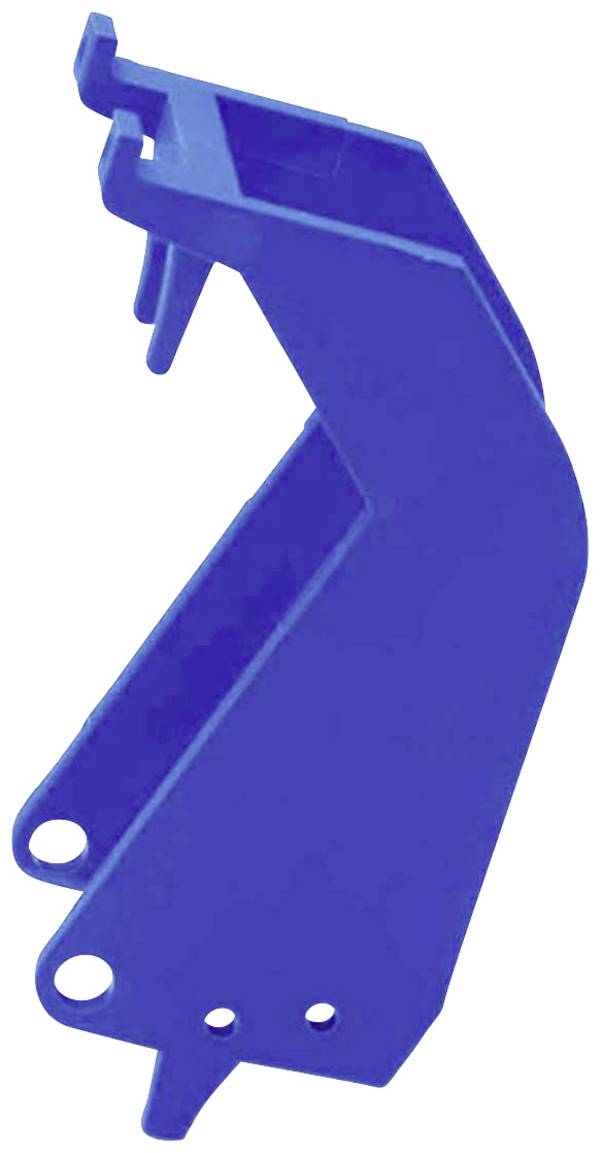

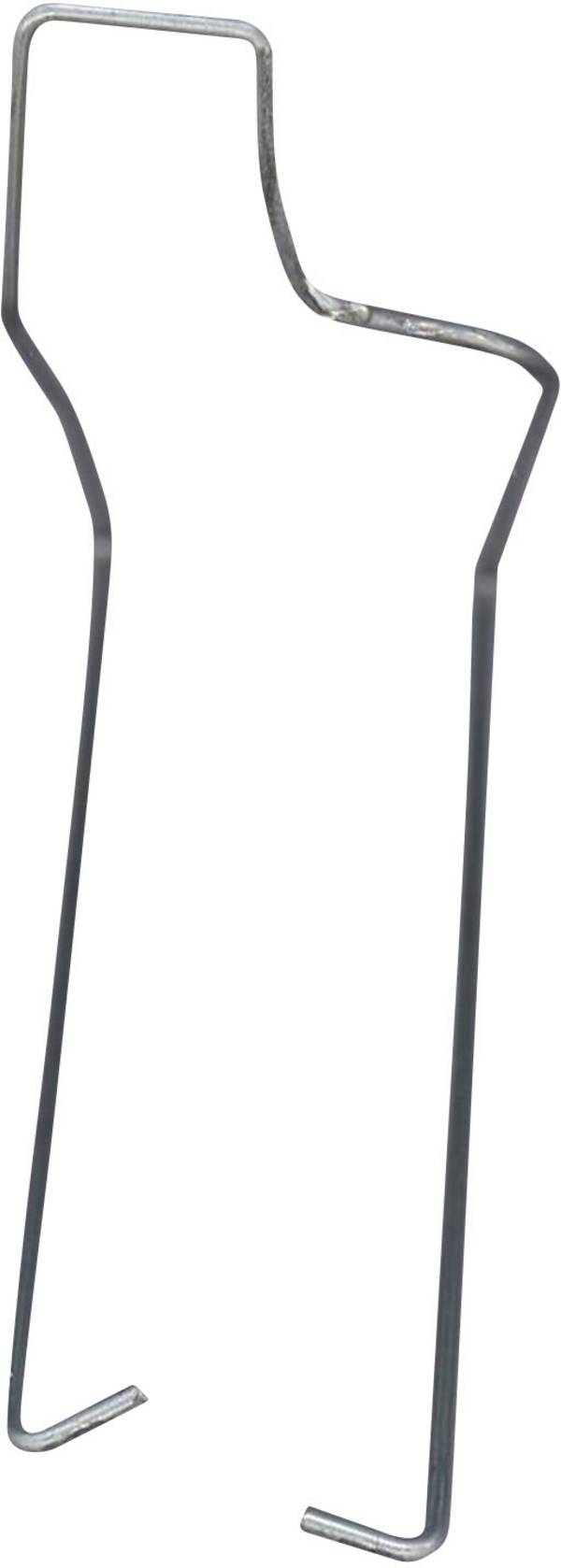

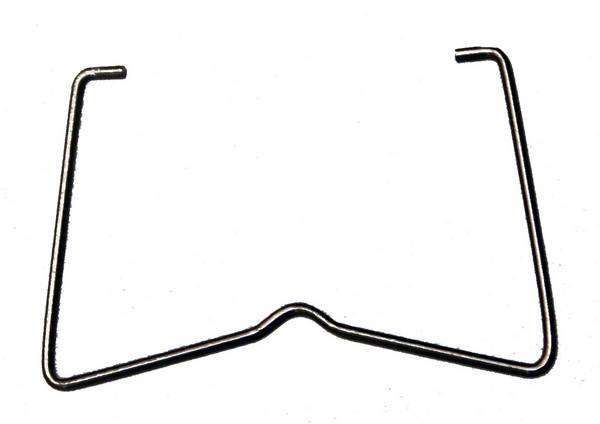

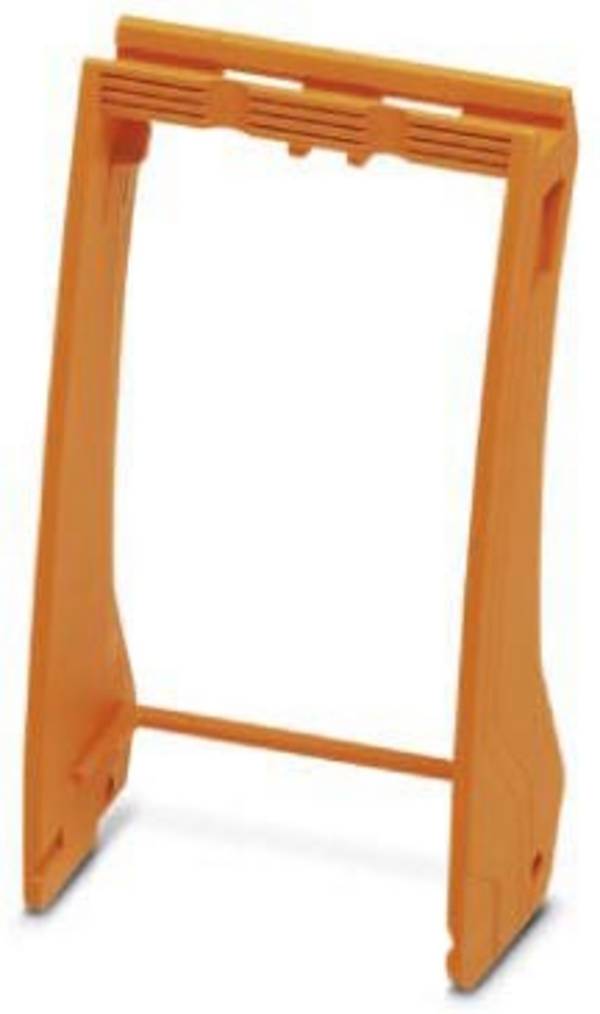

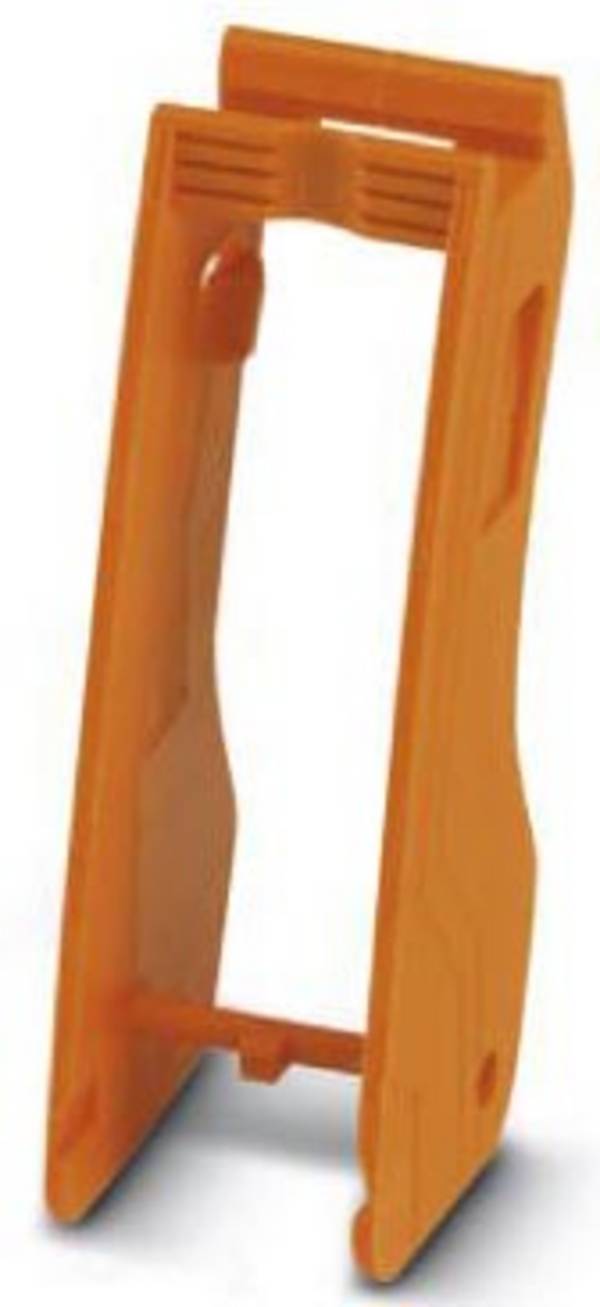

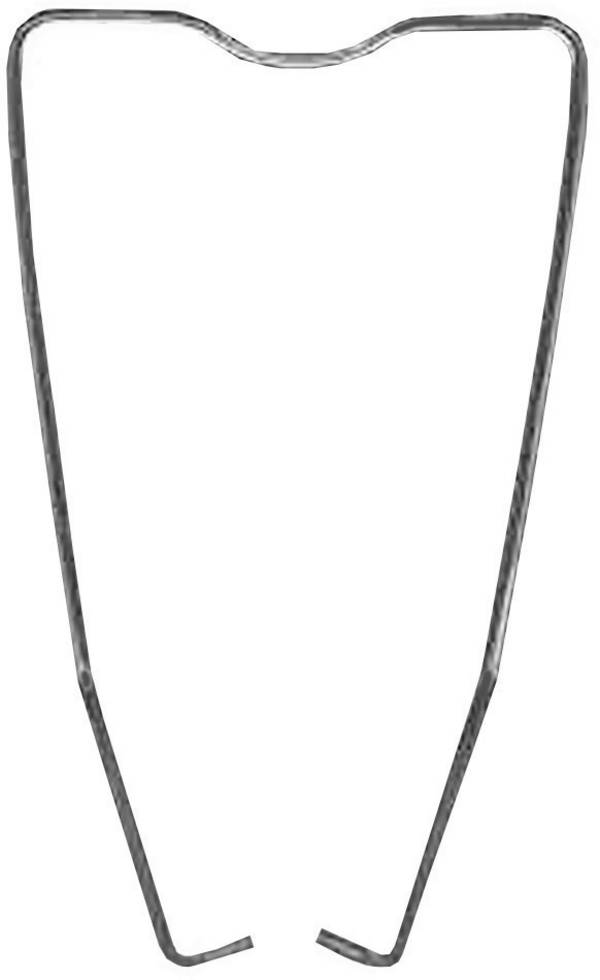

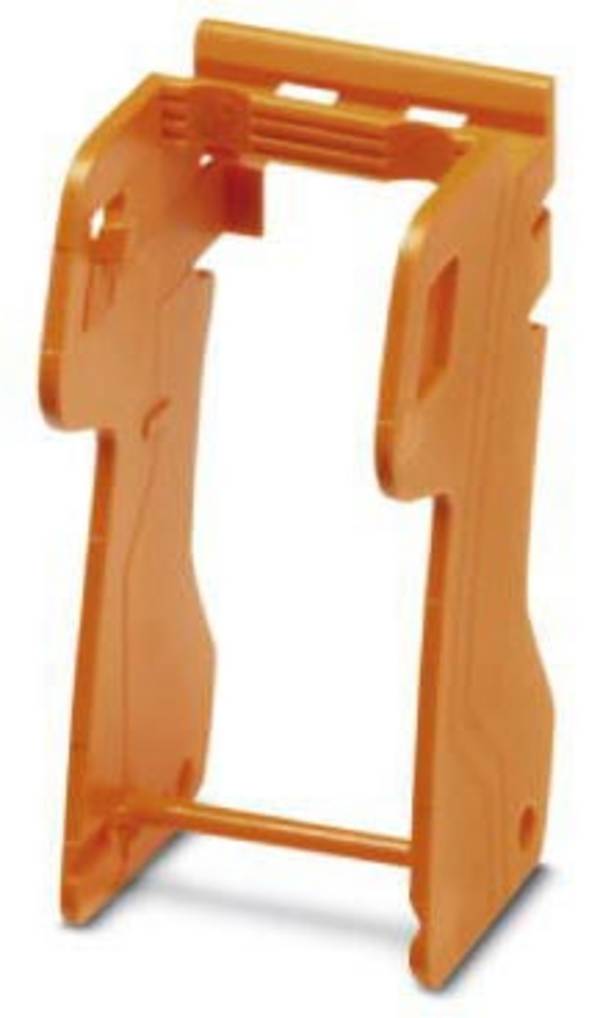

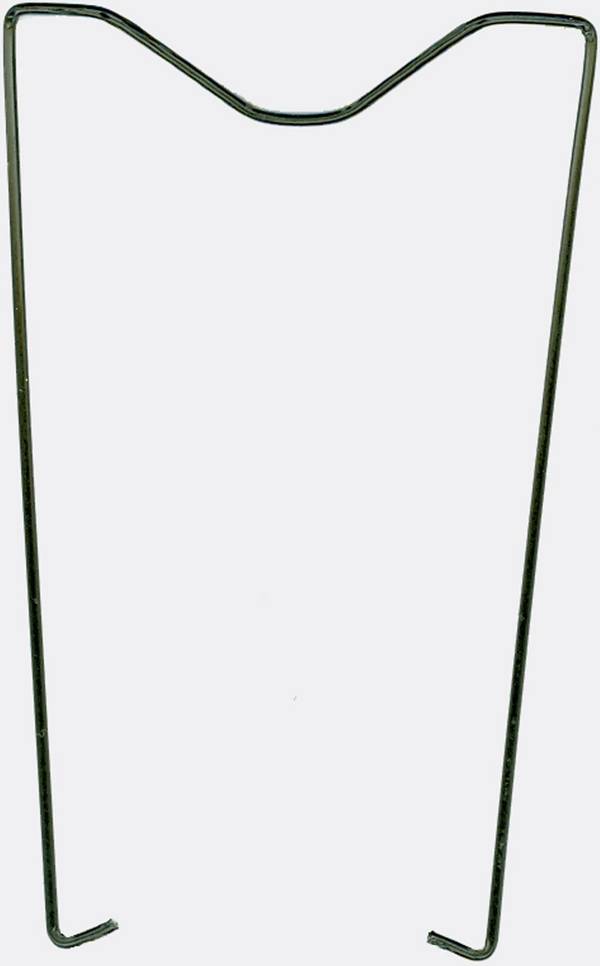

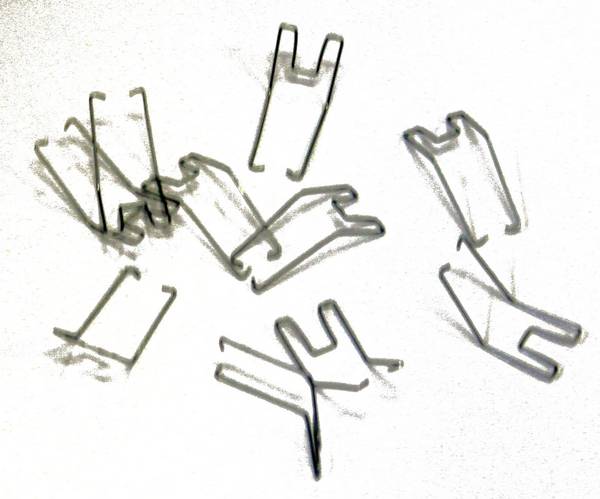

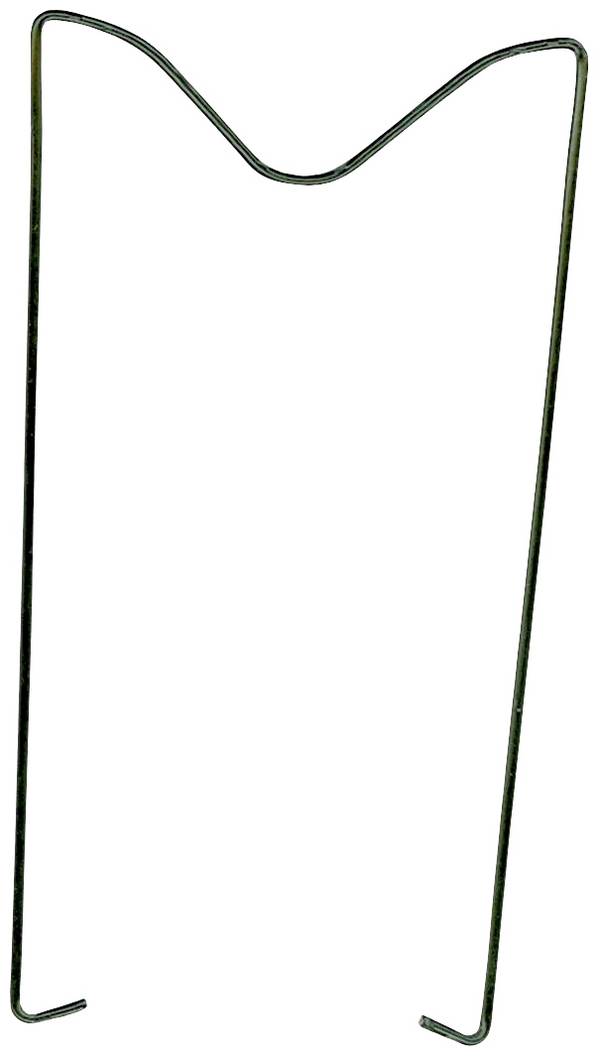

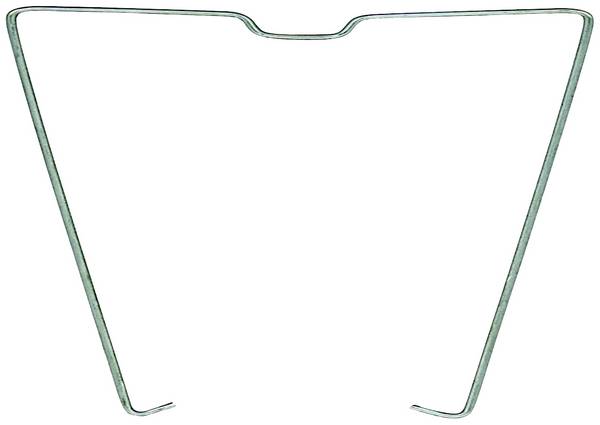

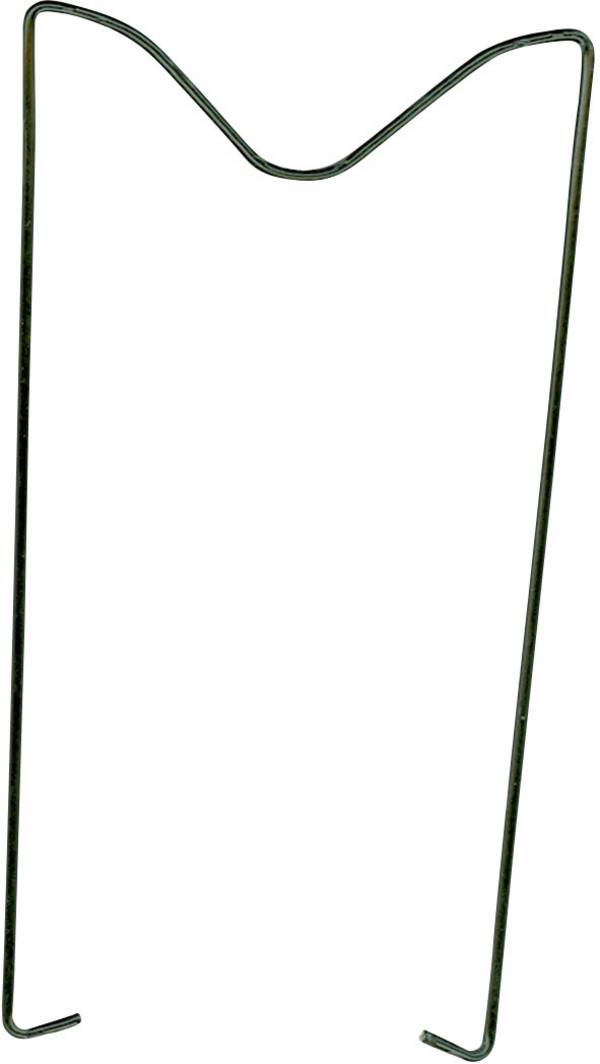

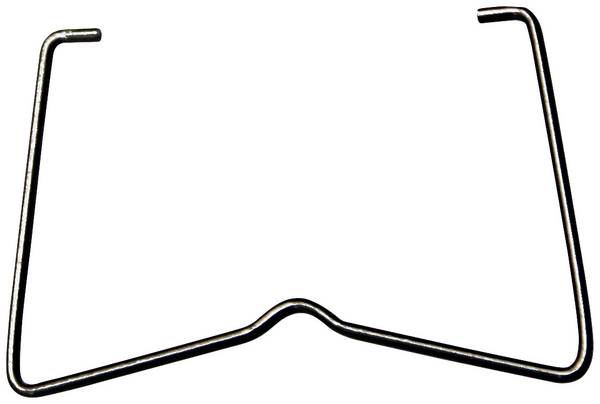

Pour assurer le maintien ou la fixation du relais sur son support, des étriers adaptés aux différentes configurations peuvent être nécessaires. Selon le fabricant et le contexte, ces étriers peuvent être métalliques ou en plastique. Ils prennent une forme conçue pour convenir spécifiquement à l'embase du relais.

Des accessoires pour améliorer la sécurité des circuits

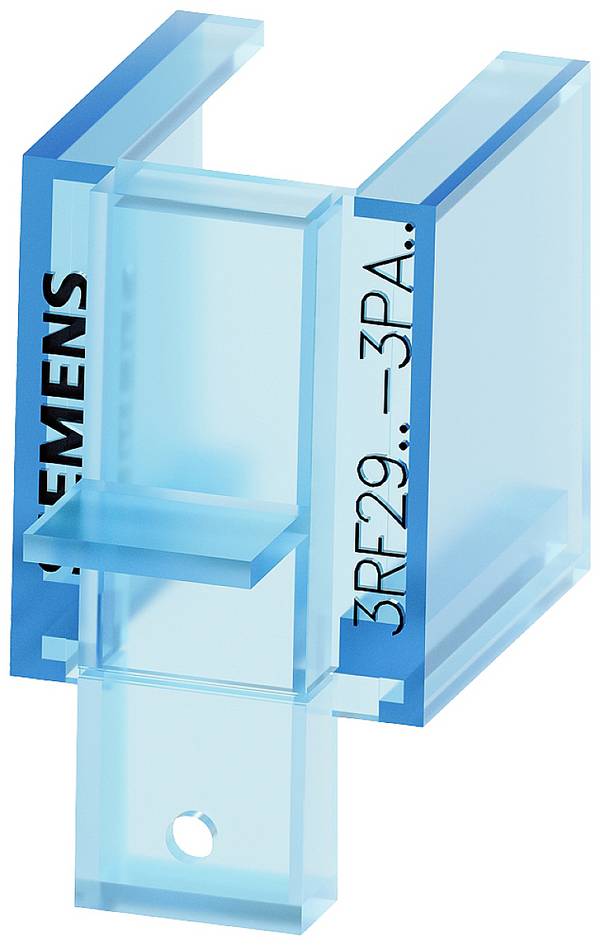

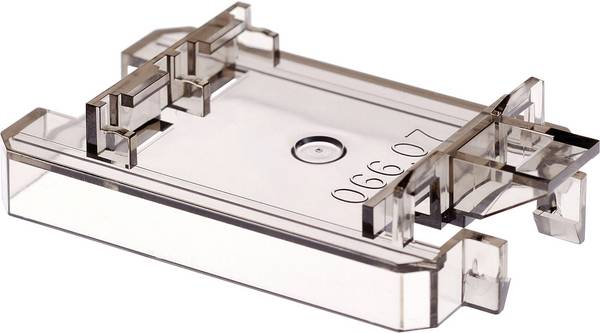

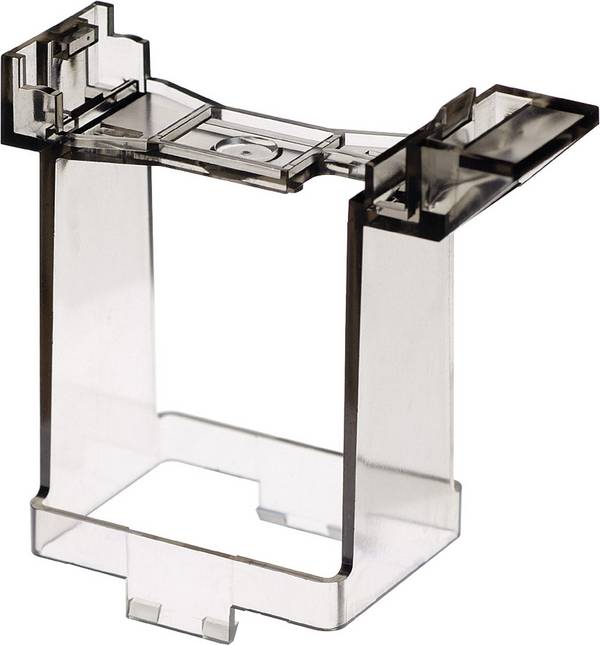

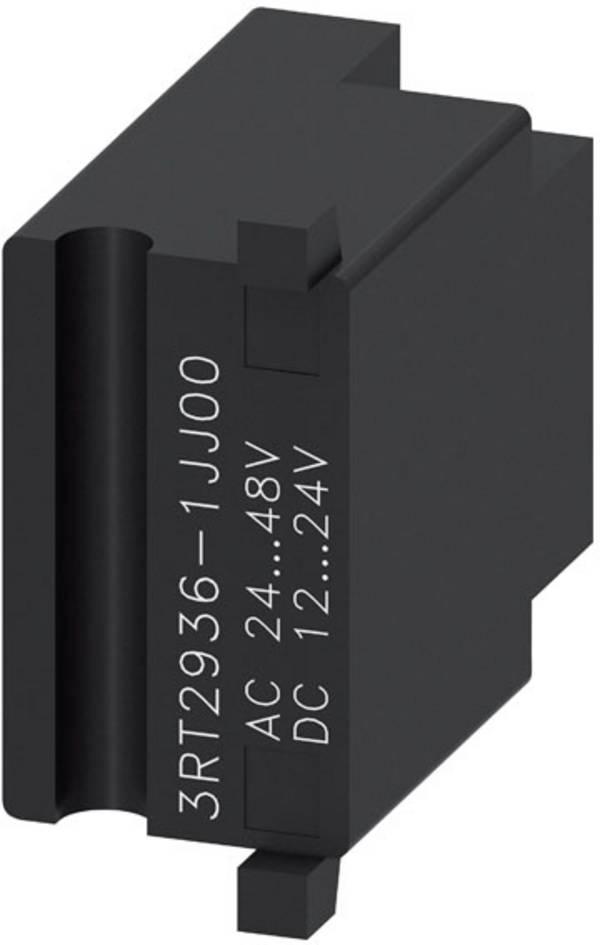

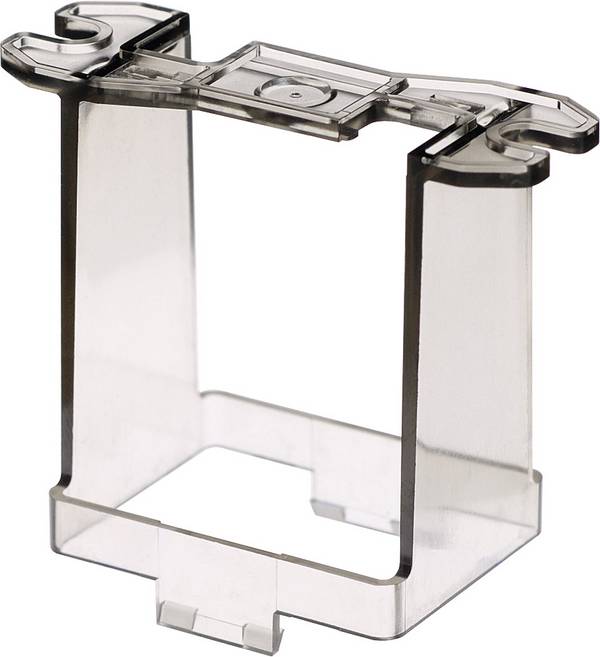

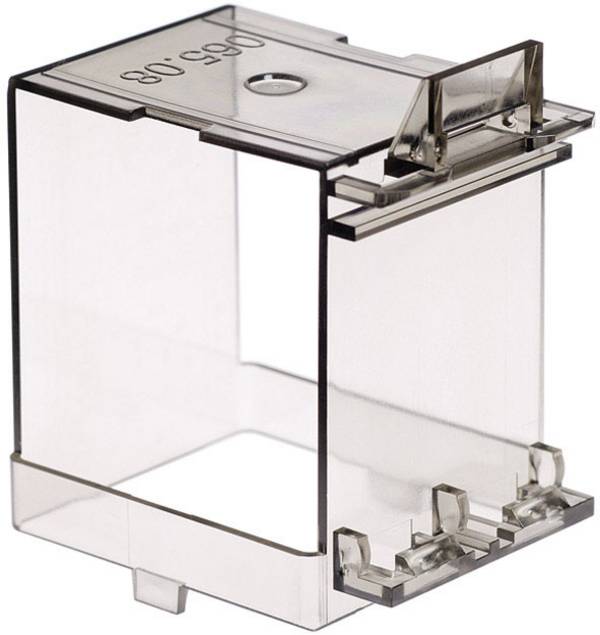

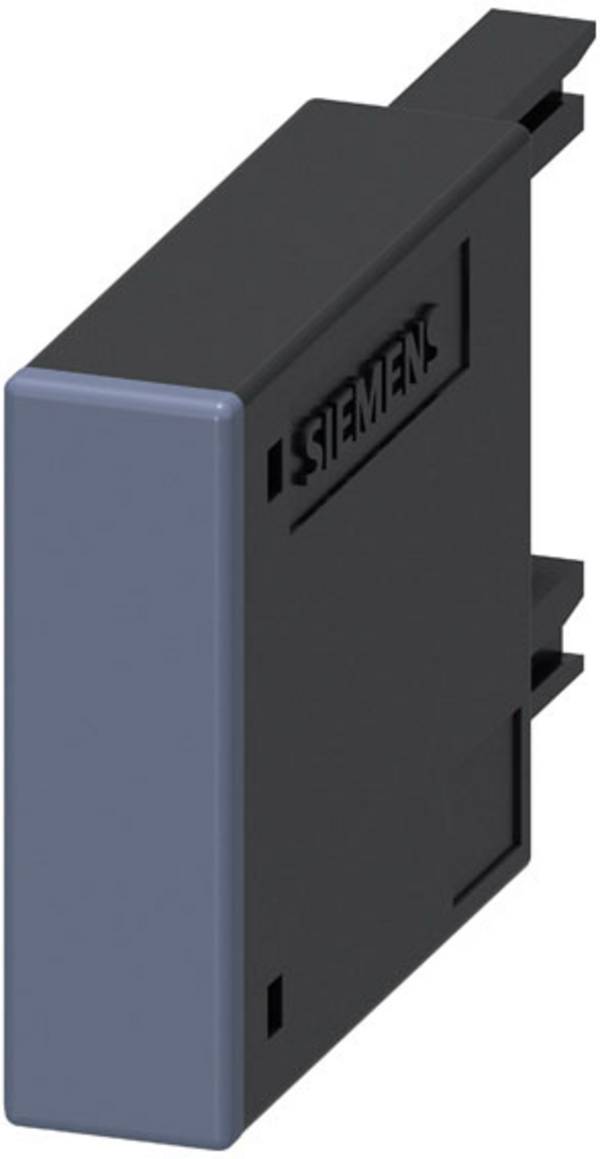

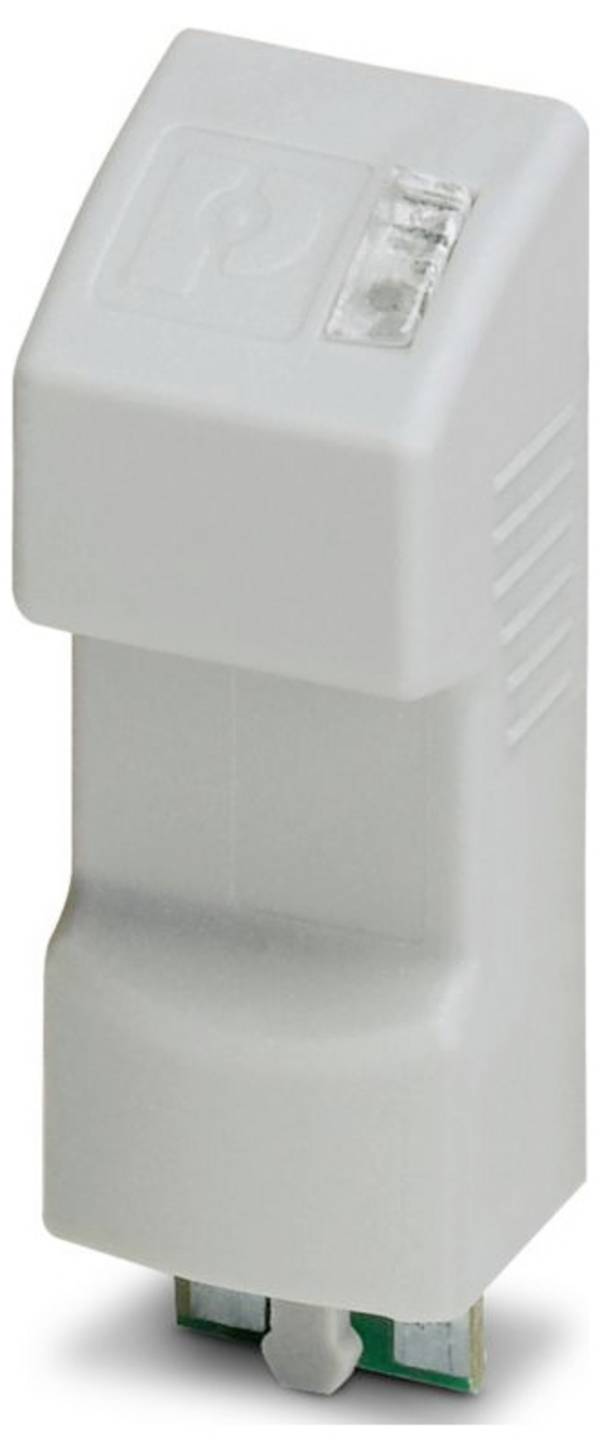

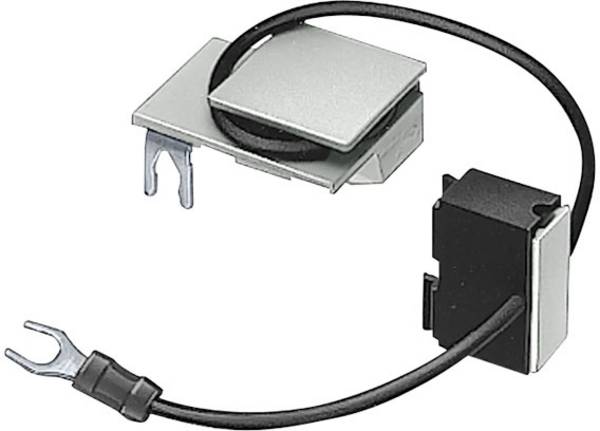

Des modules fusibles de sortie peuvent s'adapter à certains dispositifs avec, cependant toutes les précautions d'usage qu'il convient de respecter pour pareille configuration. Ils peuvent être une solution pour une protection simple de la charge.Des modules diode ou à LED peuvent également contribuer à la protection des relais. Parfois, des capots peuvent venir couvrir l'installation.

Pour aider à mieux s'y retrouver.

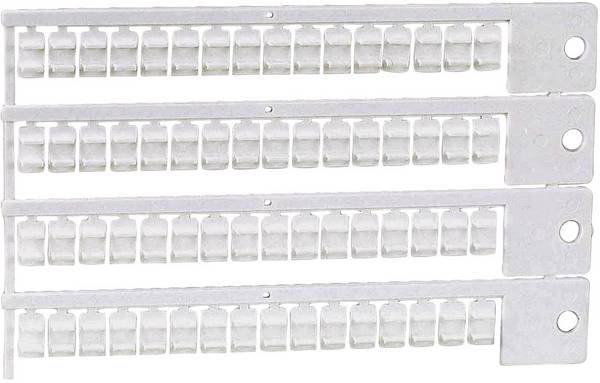

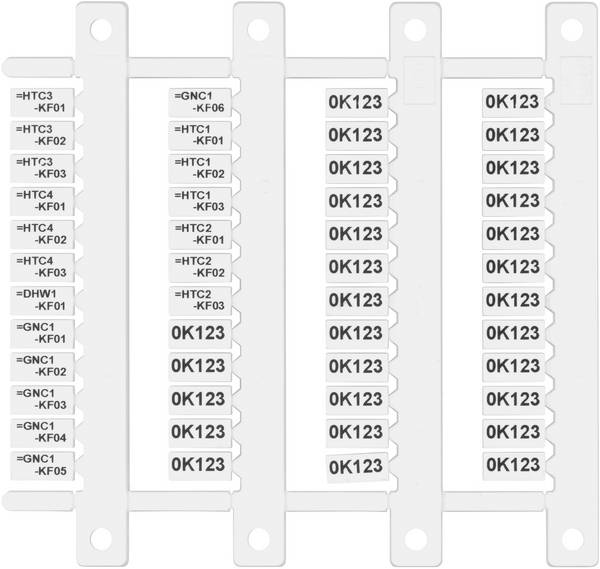

Des étiquettes d'identification peuvent être intéressantes à apposer sur le support de relais. Elles permettront ainsi de donner des indications claires pour matérialiser l'architecture du dispositif et les différents circuits.

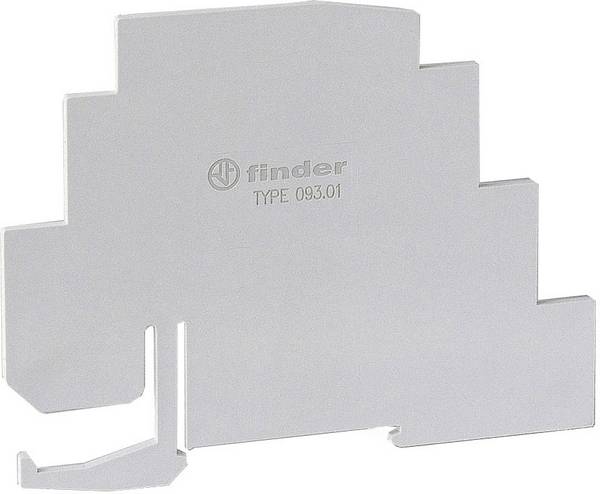

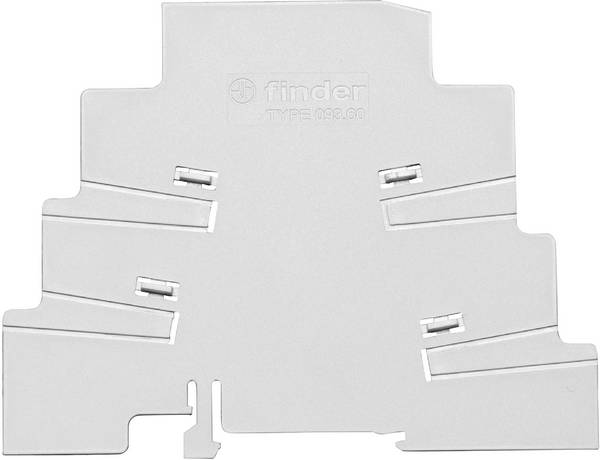

Pour mieux discipliner la distribution ente chaque support de relais, sur un même rail par exemple, il peut être utile de disposer de bandes d'écartement. Elles peuvent permettre d'organiser l'espacement entre les supports.

Des ponts entre les relais

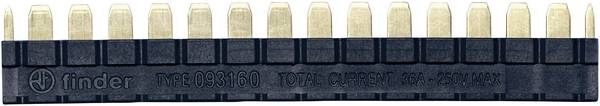

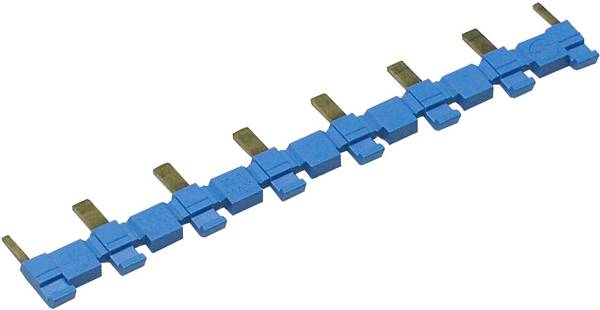

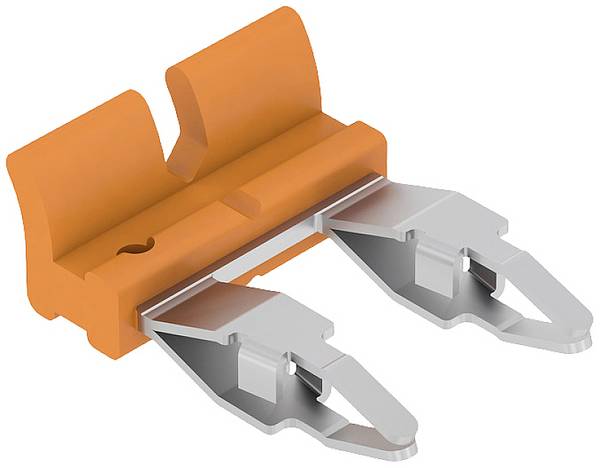

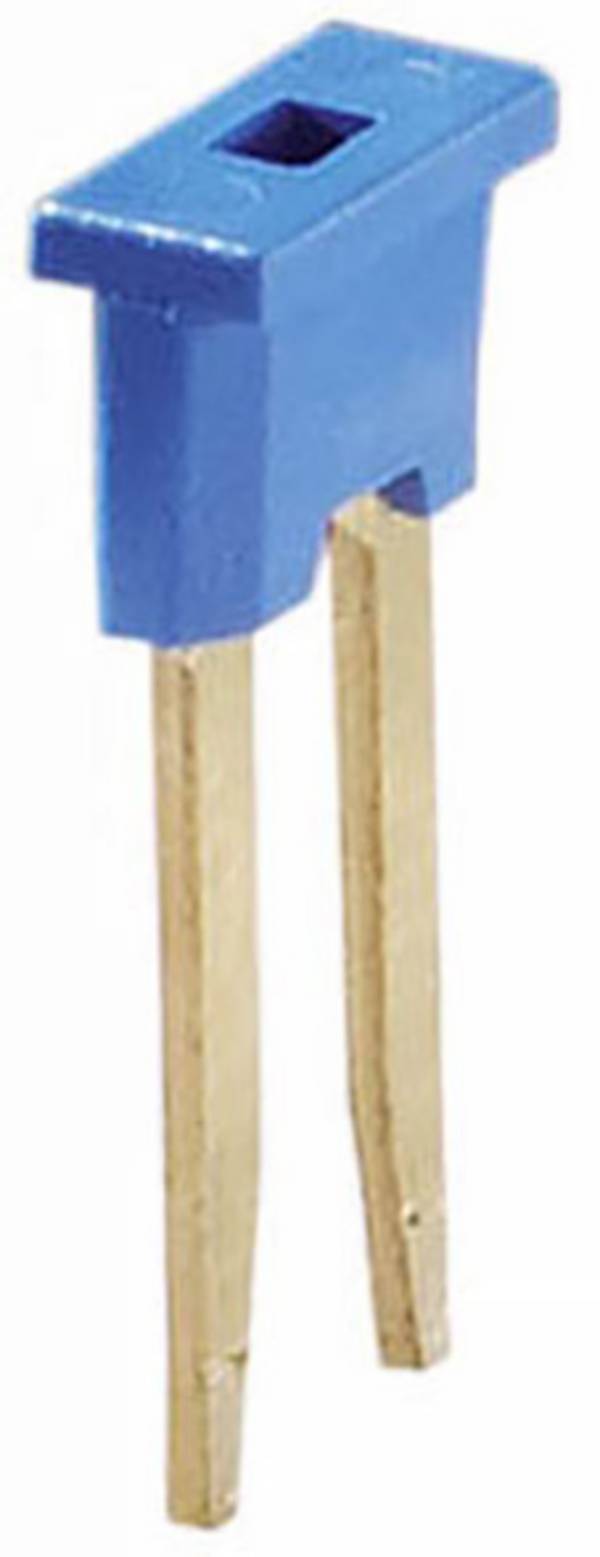

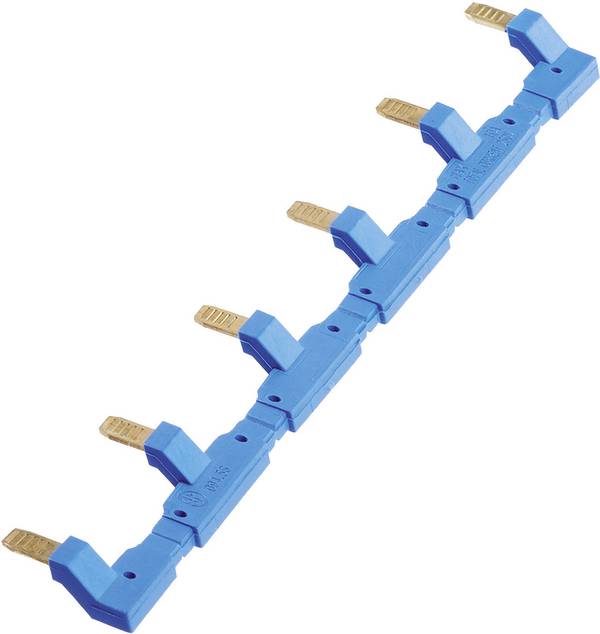

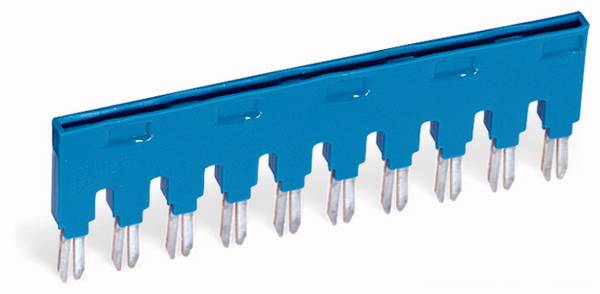

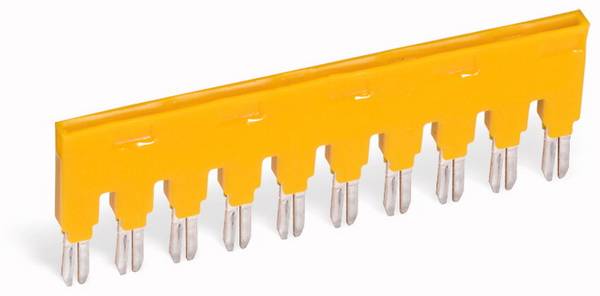

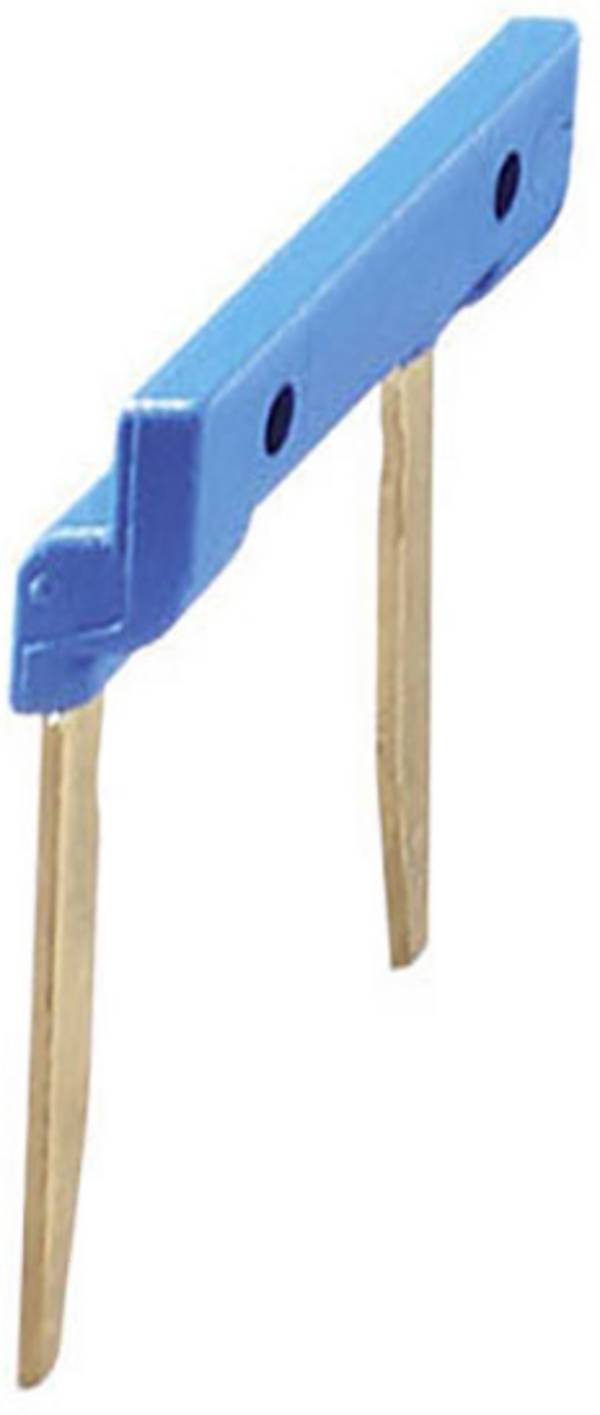

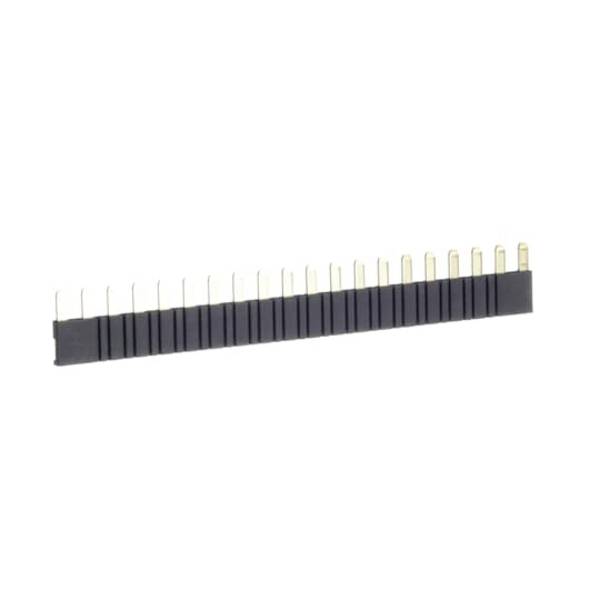

Pour assurer parfois le lien entre les bornes, des peignes capables de gérer plusieurs contacts peuvent être nécessaires. Nombreux et d'aspects variés, ils sont adaptés chez chaque constructeur à la configuration des relais qu'ils proposent avec un nombre de broches fonction du nombre de contacts à prendre en charge.

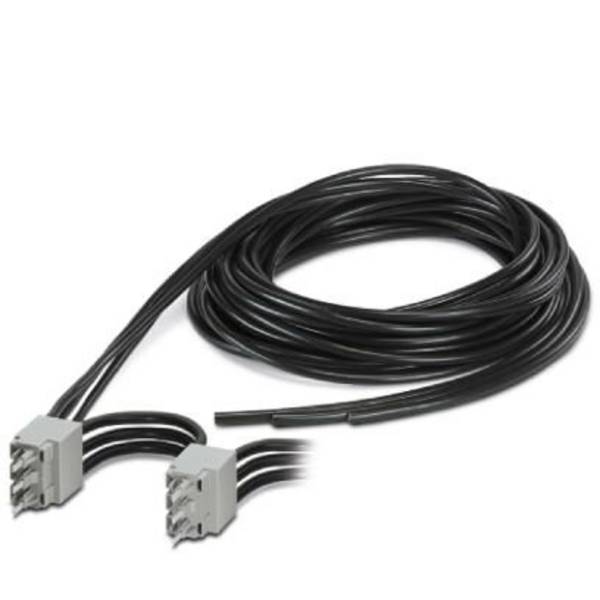

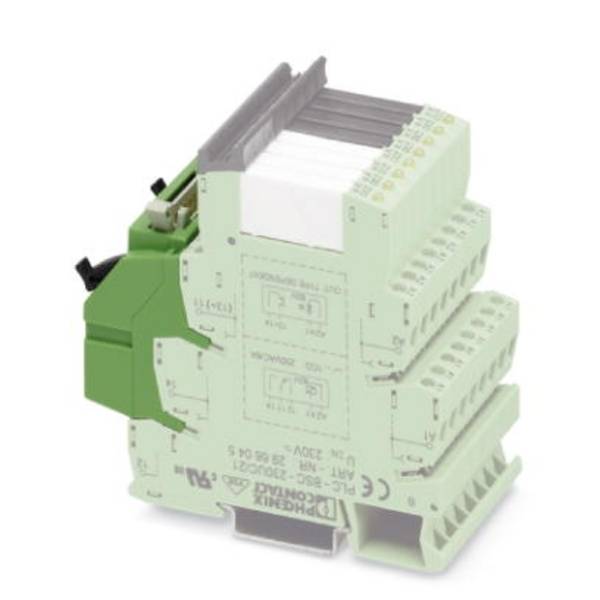

S'adaptant spécifiquement au raccordement des modules de la gamme Contactron – contacts hybrides conçus pour la protection des moteurs - la marque Phoenix Contact propose des pontages à boucle permettant de faciliter l'alimentation et la mise en boucle du triphasé. Ces ponts sont déclinés en plusieurs modèles à choisir selon le nombre d'appareils à ponter (de 2 à 10).
