Informations utiles sur les appareils de mesure à encastrer analogiques

  • Was analogique-encastrable-meter-meter-meter

  • Types de construction et modes de fonctionnement

  • Critères de sélection pour les appareils de mesure à encastrer analogiques

  • Notre Conseil pratique : lecture correcte

  • FAQ - questions fréquemment posées sur les appareils de mesure à encastrer analogiques



Was analogique-encastrable-meter-meter-meter

La réponse est déjà dans le nom. Il s'agit d'instruments de mesure destinés à être installés dans des installations nouvelles ou existantes. Les valeurs mesurées sont déterminées de manière analogique. Cela distingue les appareils des instruments de mesure à encastrer numériques qui fonctionnent avec l'électronique numérique.

Pour une mesure analogique, un traitement en continu du signal de mesure est effectué, tandis que pour la mesure numérique, il existe un traitement en continu. Dans de nombreux cas, les instruments analogiques sont équipés d'aiguilles indiquant le résultat de la mesure sur une échelle de nombres ou de couleurs. Il existe également une technique de comptage analogique qui fonctionne mécaniquement, électromécanique ou électromagnétique, y compris par exemple le compteur d'heures de fonctionnement.

Ces instruments de mesure sont généralement équipés d'un affichage numérique ou d'un affichage de la marche, avec des modèles à différents endroits. La valeur est indiquée en partie avec un point de virgule, par exemple, pour les compteurs d'énergie analogiques classiques (compteurs Ferrari ou compteurs de courant triphasé).

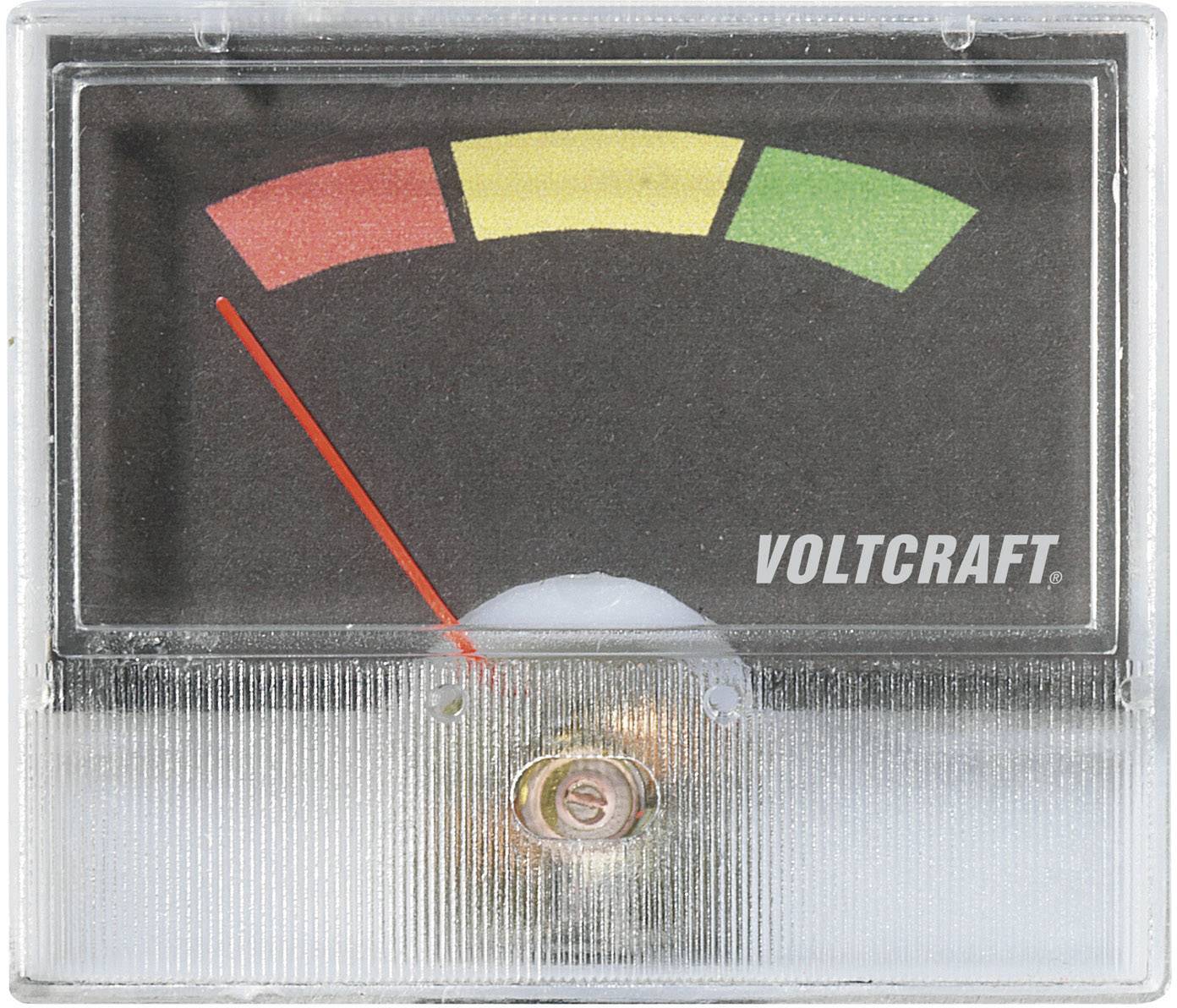

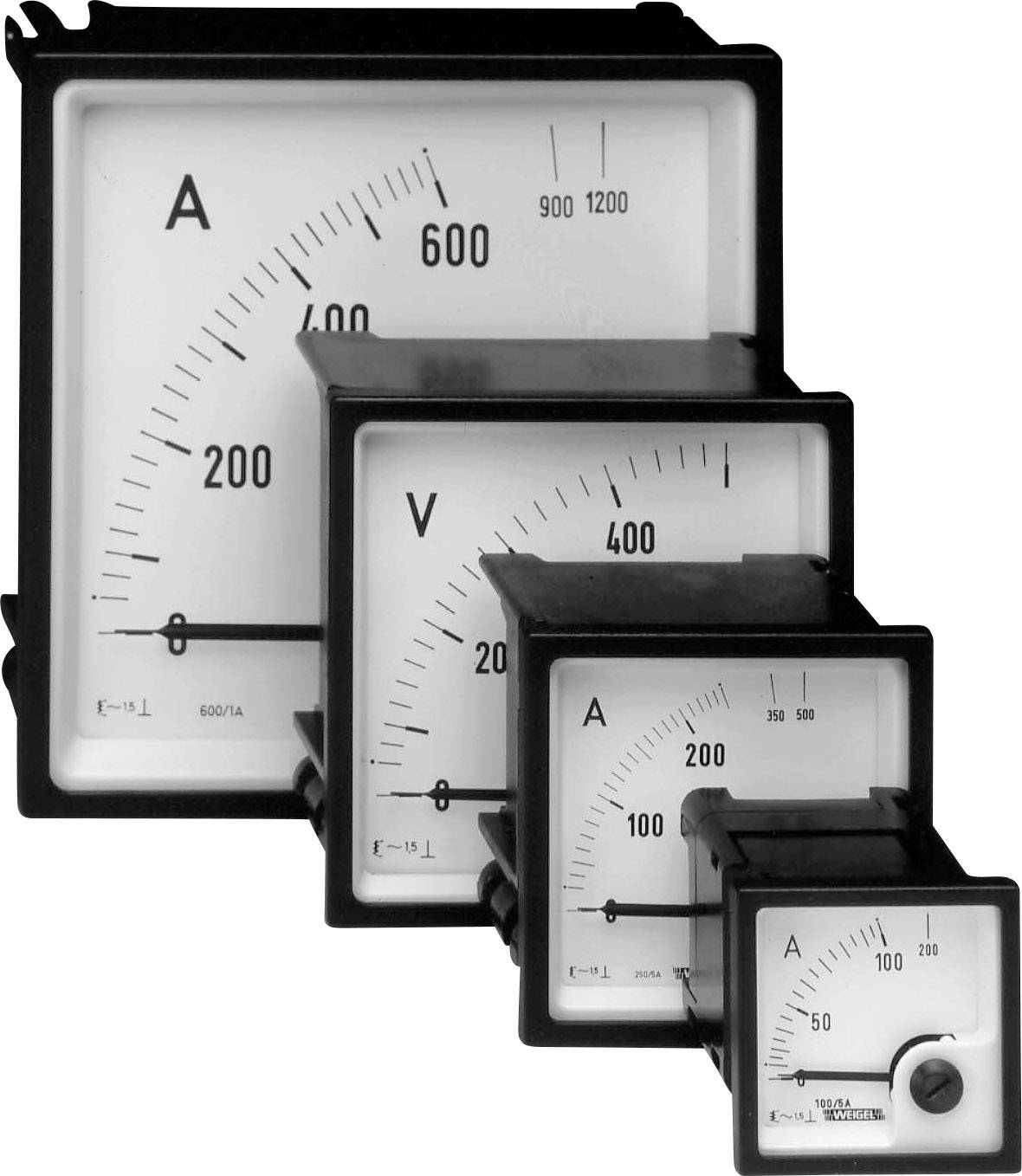

Pour les appareils de mesure analogiques avec pointeur et échelle de nombres, il s'agit souvent d'instruments pour mesurer l'intensité du courant, également appelés ampèremètre ou ampèremètre, ou de tension électrique, appelés voltmètre ou voltmètre.



Types de construction et modes de fonctionnement

Il existe un grand nombre d'appareils de mesure analogiques qui fonctionnent de manière analogique et sont conçus pour être montés. La structure et le principe de fonctionnement peuvent varier en fonction des paramètres à capturer et à mesurer. Voici un petit aperçu de la technique de mesure analogique fréquemment utilisée :

Appareils de mesure à encastrer avec mécanisme de mesure de bobine rotative

De nombreux appareils de mesure de pointage sont des appareils électromécaniques à encastrer avec mécanisme de mesure de bobine rotative. Ce dernier assure essentiellement l'utilisation du pointeur sur l'échelle correspondante. A l'intérieur se trouve une bobine rotative dans le champ d'un aimant permanent.

Lorsque le courant s'écoule, un deuxième champ magnétique est créé pour magnétiser les conducteurs souples dans le mécanisme de mesure de la bobine rotative. L'électroaimant et l'aimant permanent se déforme, was qui provoque la rotation de la bobine et le pointeur se déforme. Deux ressorts hélicoïdaux permettent d'une part l'alimentation en courant et, d'autre part, de remettre les aiguilles dans le ruelage.

En principe, seuls le courant continu peut être mesuré à l'aide de bobines tournantes, mais une mesure du courant alternatif est également possible en préalimentation d'un convertisseur. Si la tension électrique doit être mesurée, il est nécessaire de prérégler les résistances.

Les capteurs rotatifs peuvent être utilisés non seulement comme ampèremètre et voltmètre, mais également pour mesurer d'autres valeurs, comme la température, la puissance et la résistance.



Appareils de mesure à encastrer avec mécanisme de mesure en fer tournant

Il existe également des instruments de mesure de pointage avec mécanisme de mesure de fer rotatif. Le fonctionnement de base est très similaire à celui des appareils de mesure de bobine rotative, mais les appareils de montage avec pied-de-biche conviennent également pour la mesure des courants alternatifs, sans qu'il soit nécessaire de prémonter un redresseur. Il y a deux noyaux de fer à l'intérieur, dont l'un est relié fermement à l'antenne et l'autre à l'aiguille. Le flux de courant permet de magnétiser les noyaux de fer et de les faire sortir – l'aiguille se déplace à travers le mouvement rotatif du noyau de fer auquel il est relié. Un ressort hélicoïdal agit comme une force d'appui qui entraîne l'arrêt de l'aiguille.

Les appareils de mesure analogiques à encastrer avec mécanisme de mesure rotatif sont utilisés pour mesurer les courants alternatifs et, en général, pour des courants et des tensions plus importants. Les appareils de mesure à encastrer sont plus robustes que les détecteurs rotatifs, mais ne peuvent pas détecter des courants et des tensions très faibles. Pour de tels cas, les bobines de rotation sont plus adaptées.



Appareils de mesure à encastrer avec compteurs mécaniques et électromécaniques

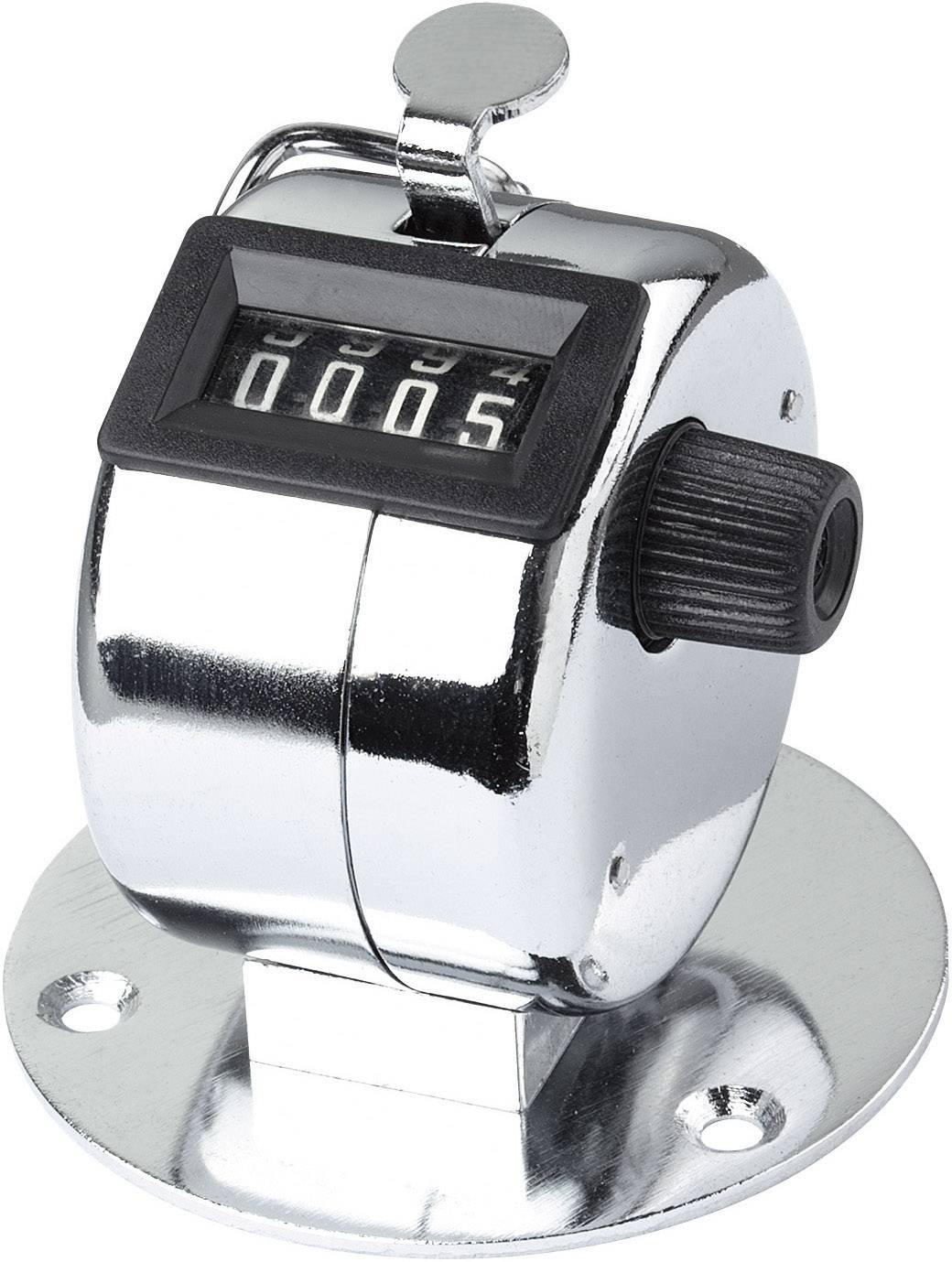

Les compteurs mécaniques les plus utilisés sont des compteurs de rouleaux. Plusieurs rouleaux sur un axe sont pivotés séparément par un mécanisme et s'enclenchent dans la position suivante. Les rouleaux portent les chiffres 0 à 9 . Si une roue s'est tournée complètement une fois (la 9 s'encliquete de 0), la roue numérique continue de sauter d'un nombre à gauche de celle-ci. Les chiffres peuvent être lus directement.

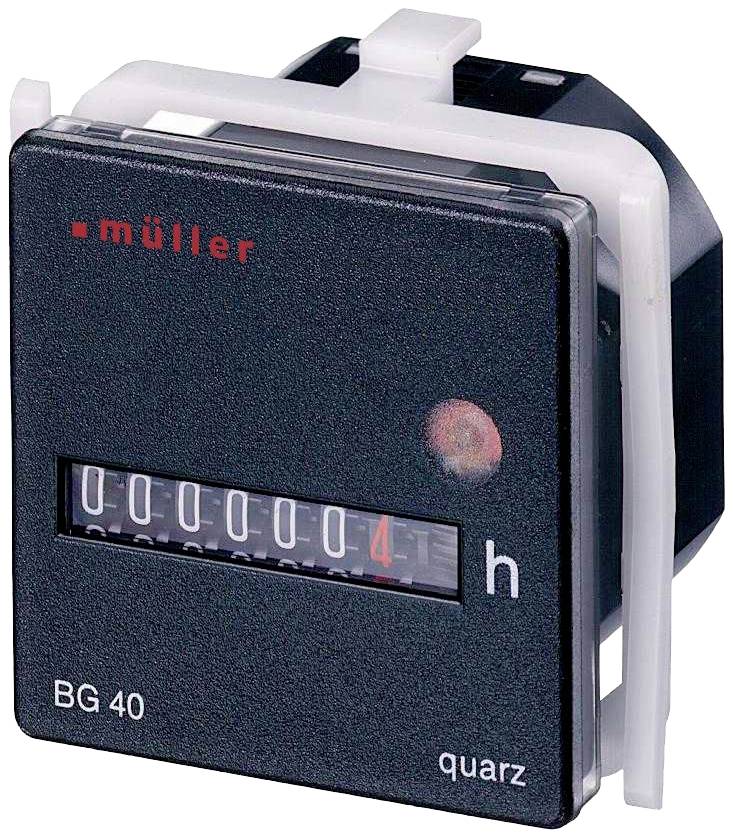

Pour les compteurs électromécaniques, l'entraînement des rouleaux s'effectue électriquement par un électroaimant ou un moteur électrique. Les compteurs à encastrer avec compteur sont, par exemple, les compteurs horaires, les compteurs de courant et les compteurs kilométriques dans les véhicules automobiles, même si aujourd'hui, la plupart des appareils de test et instruments de mesure numériques ou électriques sont utilisés dans les véhicules.

Les appareils de mesure numériques sont de plus en plus utilisés pour compter l'énergie consommée.



Critères de sélection pour les appareils de mesure à encastrer analogiques

L'utilisation d'appareils de mesure à encastrer est en principe toujours utile lorsqu'une valeur donnée doit toujours être mesurée en permanence ou régulièrement au même endroit. Dans notre boutique en ligne, vous pouvez choisir des instruments analogiques selon des critères similaires à ceux des appareils de mesure numériques.

Les aspects importants de la sélection de la technique de mesure adaptée sont entre autres :

  • Fonction de mesure : la question de savoir quelles tailles peuvent être mesurées est bien évidemment essentielle. Des appareils de mesure et des appareils de test sont disponibles pour la mesure du courant alternatif, du courant continu, de la tension continue, de la température et de la fréquence, ainsi que des compteurs d'impulsions et des compteurs mécaniques pouvant être utilisés pour différentes tâches de comptage.
  • Gamme de mesure : vous pouvez sélectionner les produits dans notre boutique en ligne en fonction de la plage mesurable ou des limites minimales et maximales.
  • Largeur et hauteur de montage : étant donné qu'il s'agit d'instruments à installer dans une installation nouvelle ou existante, il est important de sélectionner des modèles avec des dimensions adaptées.


D'autres critères de sélection pour un instrument de montage dépendent essentiellement de l'utilisation et de l'utilisation. En fonction de l'environnement, par exemple, un degré de protection spécifique peut être nécessaire. Le type de montage peut également jouer un rôle. De nombreux appareils de mesure sont prévus pour être montés dans des tableaux de commande.

Mais il existe également des compteurs mécaniques pour le montage sur table, des compteurs d'impulsions avec fixation de rail de serrage et des variantes pour le montage sur rail dans les répartiteurs. Si vous avez besoin d'un compteur, assurez-vous qu'il y a suffisamment de points pour vos besoins et si une réinitialisation est possible, le cas échéant.

Conseil pratique : lecture correcte

Un inconvénient des instruments de mesure analogiques, en particulier lors de l'utilisation d'appareils avec pointeur et échelle, est que lors de la lecture de la valeur mesurée, les erreurs se produisent plus facilement que lors de la manipulation d'appareils numériques. Il est important d'éviter les erreurs de parallélisation en faisant face verticalement à l'échelle.

Les échelles de miroir sont utiles, qui sont intégrées dans certains instruments de mesure de pointage et qui sont conçues pour éviter les écarts de mesure qui peuvent résulter d'une vue oblique du dessus. Il s'agit d'une surface réfléchissante qui est parallèle à l'échelle avec le repère de trait . Si le pointeur et son image miroir se recouvrent exactement, vous pouvez être sûr de regarder verticalement sur l'échelle.





FAQ - questions fréquemment posées sur les appareils de mesure à encastrer analogiques

Les appareils de mesure numériques modernes ne sont-ils pas préférables aux appareils analogiques « anciens » ?

En effet, les appareils de mesure numériques, par exemple les multimètres pour mesurer différents paramètres, ont remplacé leurs homologues analogiques sur de nombreuses surfaces. Cependant, il existe encore des utilisations dans lesquelles les instruments fonctionnant de manière analogique sont de niveau égal ou supérieur aux appareils numériques. Par exemple, un avantage des compteurs de courant analogiques est que les variations de courant sont directement identifiables par les coups de pointeur.

En général, les variations et les tendances peuvent être suivies plus facilement et de manière beaucoup plus claire que pour les appareils numériques. De plus, les instruments de mesure avec échelles offrent une meilleure vue d'ensemble de l'ensemble de la plage de mesure.
