Valeur de connaissances sur le câble de raccordement

  • Was a connection cable?

  • La construction de câbles de raccordement

  • Autres choix pour câble de raccordement chez Conrad

  • FAQ - questions fréquentes sur les câbles de raccordement



Was a connection cable?

Les câbles de raccordement servent à établir des connexions électriques fiables entre le réseau basse tension et les appareils électriques et électroniques. Ils sont conçus pour une tension secteur en Europe de 230 / 400 volts (monophasé / triphasé) ou 120 volts en Amérique du Nord et dans quelques autres pays.



La construction de câbles de raccordement

  • L'isolation extérieure protège contre les sollicitations mécaniques, chimiques et thermiques.
  • L'isolation intérieure (isolation du conducteur) assure un meilleur niveau d'isolation et une protection supplémentaire du conducteur, de sorte que, par exemple, en cas de détérioration de l'isolation extérieure, le câble ne sera pas immédiatement inutilisable et les appareils électriques connectés seront endommagés. Les couleurs parfois normalisées des isolants intérieurs permettent une affectation claire des conducteurs.
  • Le conducteur (âme) transporte l'énergie électrique et est généralement conçu comme un fil conducteur fin pour les câbles de raccordement

Les câbles de raccordement sont décrits avec des paramètres électriques. Cela comprend la tension nominale, la capacité de charge du courant, l'équipement avec ou sans conducteur de protection ainsi que la plage de température d'utilisation. La tension d'essai indique la tension à laquelle la résistance d'isolement a été vérifiée.

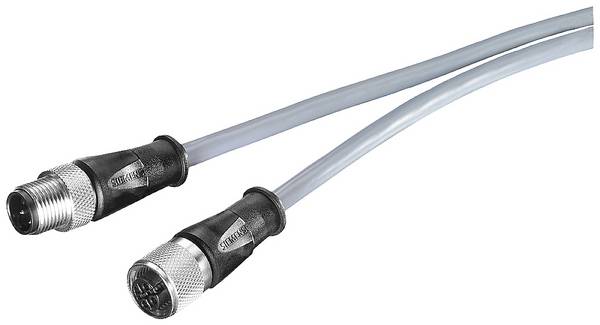

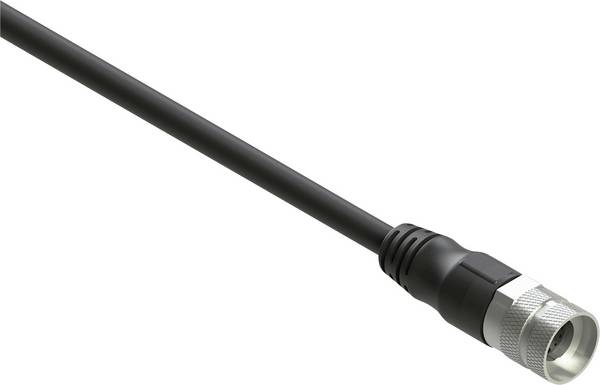

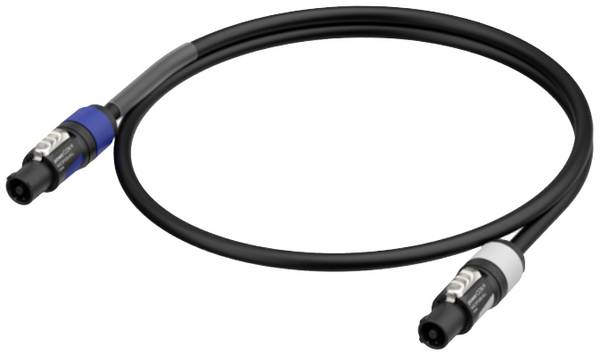

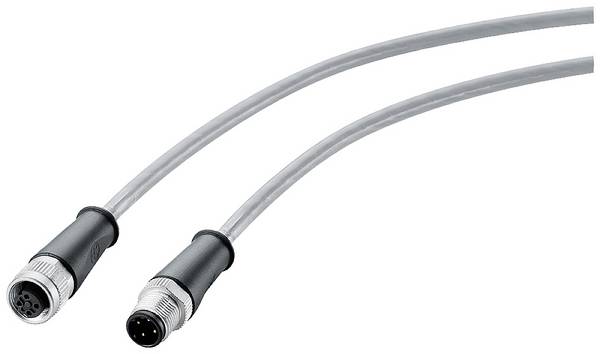

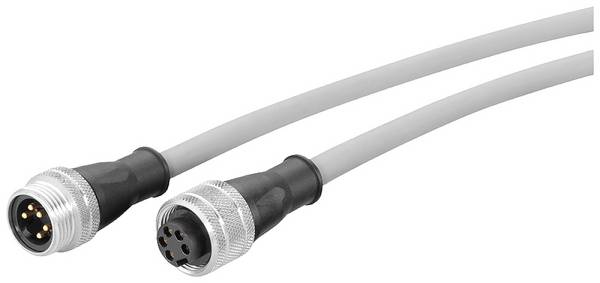

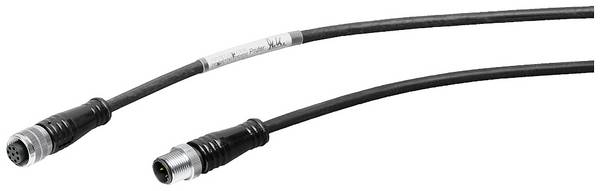

Les câbles de raccordement sont composés d'au moins deux câbles dont les extrémités sont désignées par le connecteur A et le connecteur B.

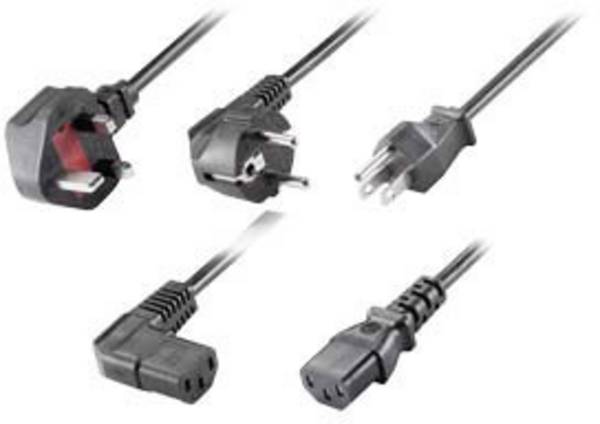

Le connecteur A est disponible avec de nombreux types de connecteurs

Prise Amérique

Ils sont appelés fiches NEMA (pour national Electrical Manufacturers Association), principalement utilisées aux États-Unis et au Canada, et sont conçus pour des tensions de 125 à 600 volts à 15 à 50 ampères. NEMA-1 est la version sans contact de protection (même type A).

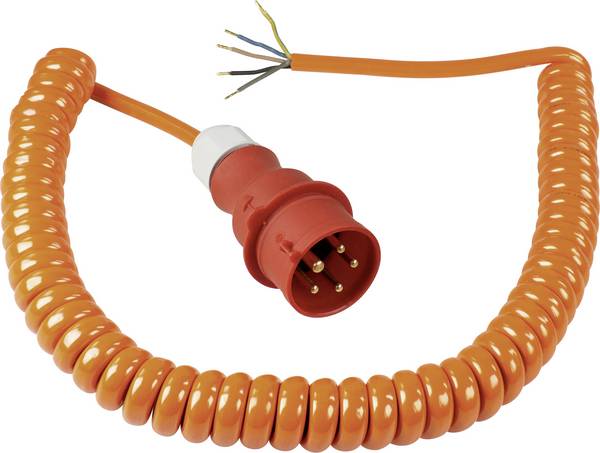

Fiche CEE

Connecteur rouge pour courant alternatif triphasé avec conducteur neutre et de protection et tension nominale de 400 volts comme une forme de connecteur industriel et multiphase.

Fiche mâle anglaise

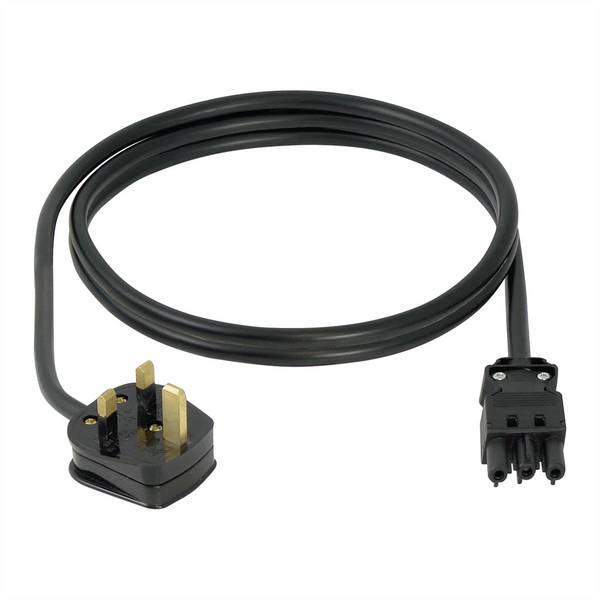

Le connecteur, type G (également BS 1363, « British 3 broches » ou « Commonwealth-mâle »), vient du Royaume-Uni et est également standard en Irlande, à Singapour et en Malaisie.

Fiche mâle Euro

Le connecteur euro (en 50075, également type de connecteur C) a été conçu pour les appareils isolés de protection de classe II à faible puissance, afin qu'ils s'adaptent au réseau basse tension à l'échelle européenne. Un conducteur de protection a été abandonné pour cela. La fiche euro-plate s'adapte dans toute l'Europe à de nombreuses prises de courant conçues pour 220 à 250 volts, à l'exception du Royaume-Uni, de l'Irlande, de Chypre et de Malte. La longueur maximale autorisée du câble de raccordement est de 2 mètres et la charge maximale admissible de courant est de 2,5 ampères.
Les broches de contact sont suffisamment isolées pour que la partie conductrice ne puisse plus être atteinte avec le doigt lorsque les contacts sous tension sont guidés dans la prise de courant.

Prise Italie

Fiche mâle de type L avec trois broches de contact. Un collier de protection autour de la prise de courant n'est pas prévu. La disposition des broches de contact protège contre l'insertion unipolaire des fiches mâles. Généralement avec une tension alternative de 220 à 230 V à 50 Hertz.

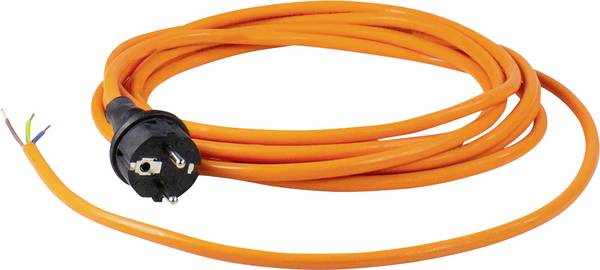

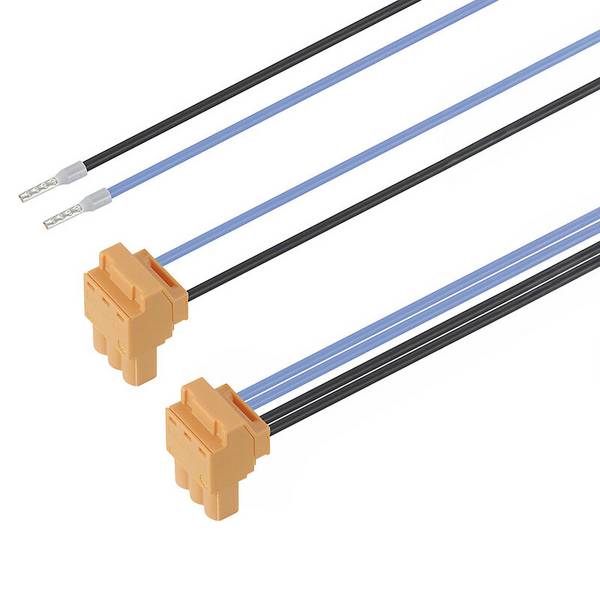

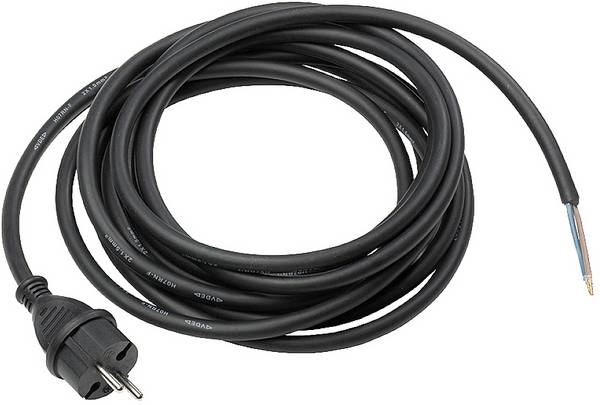

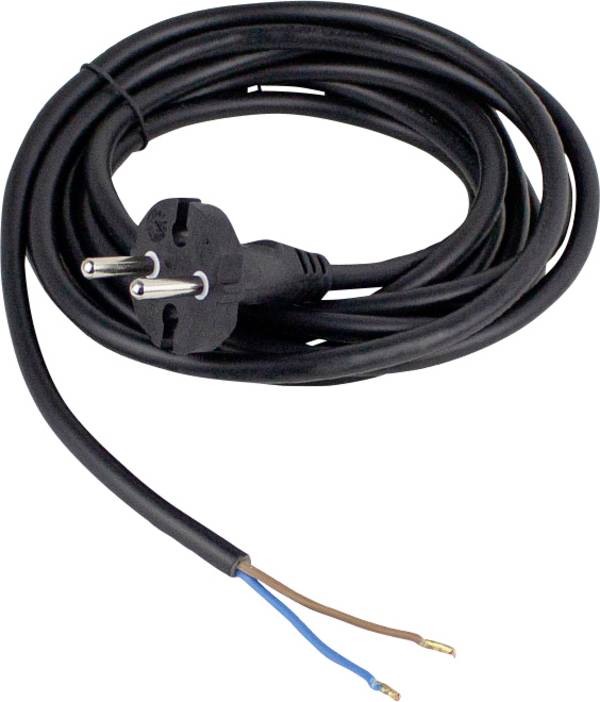

Câble (extrémité ouverte)

Ces câbles sont conçus pour une utilisation dans des connecteurs avec raccord à visser ou à souder.

Fiche mâle contour

La fiche de contour ou la fiche de profil (désignation CEE 7/17) a été conçue pour être utilisée dans la plupart des pays d'Europe, à l'instar de la fiche euro, lorsqu'un appareil n'a pas besoin d'un contact de protection, mais qu'il a besoin d'un courant plus important que celui autorisé pour la fiche euro. Utilisation avec des appareils isolés de protection avec des puissances jusqu'à 2000 watts.

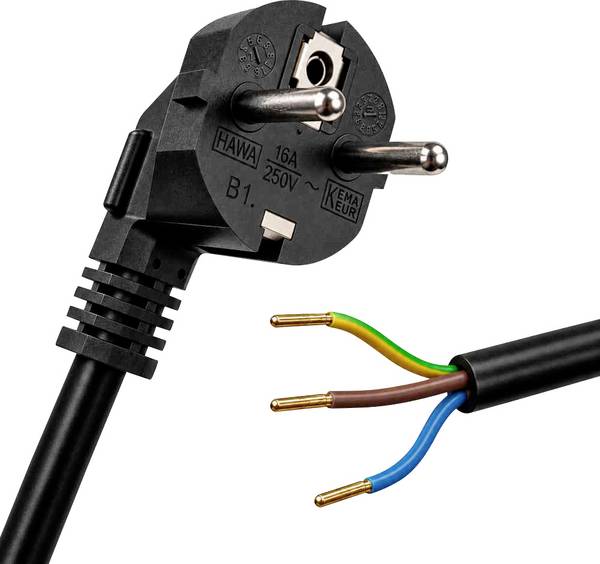

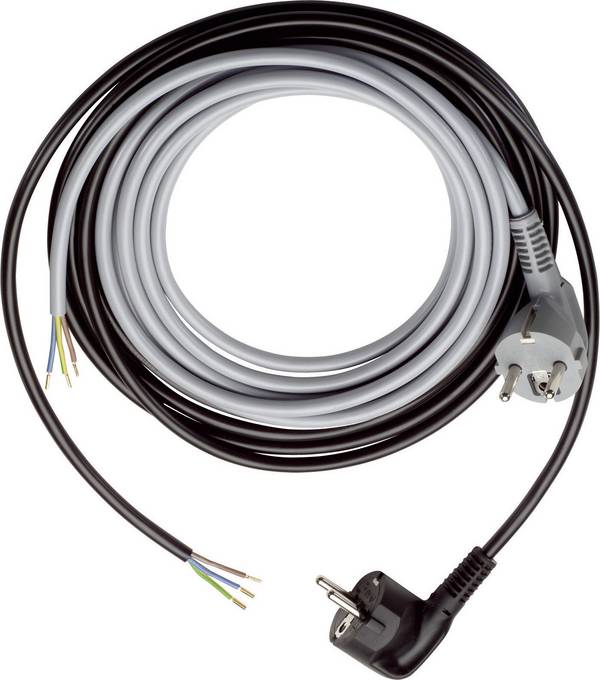

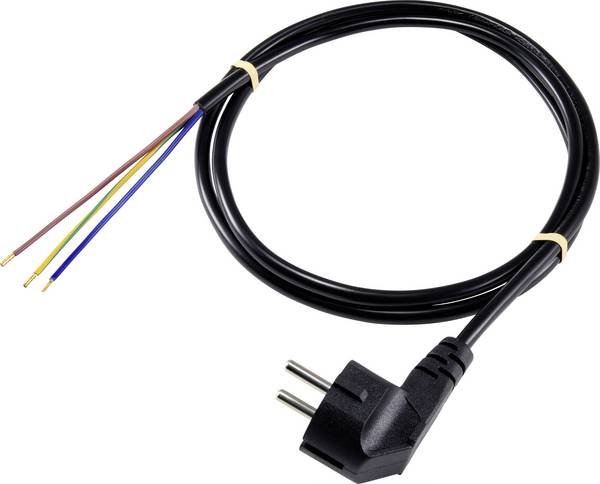

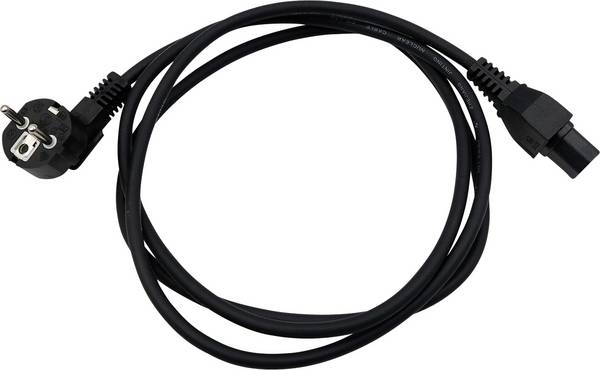

Connecteur de mise à la terre, même plat ou coudé

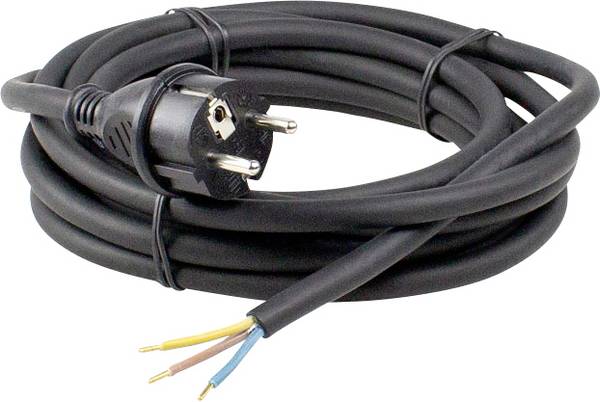

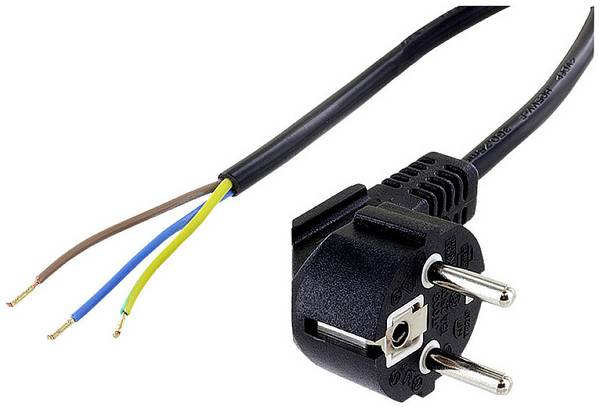

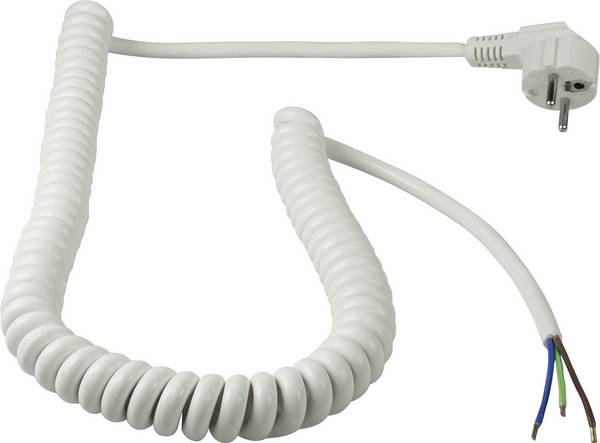

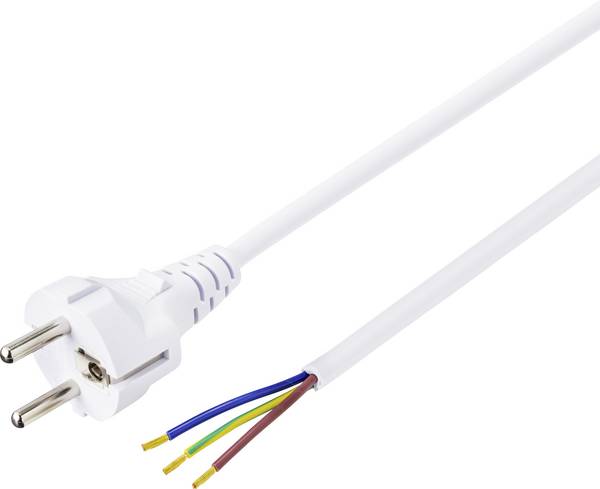

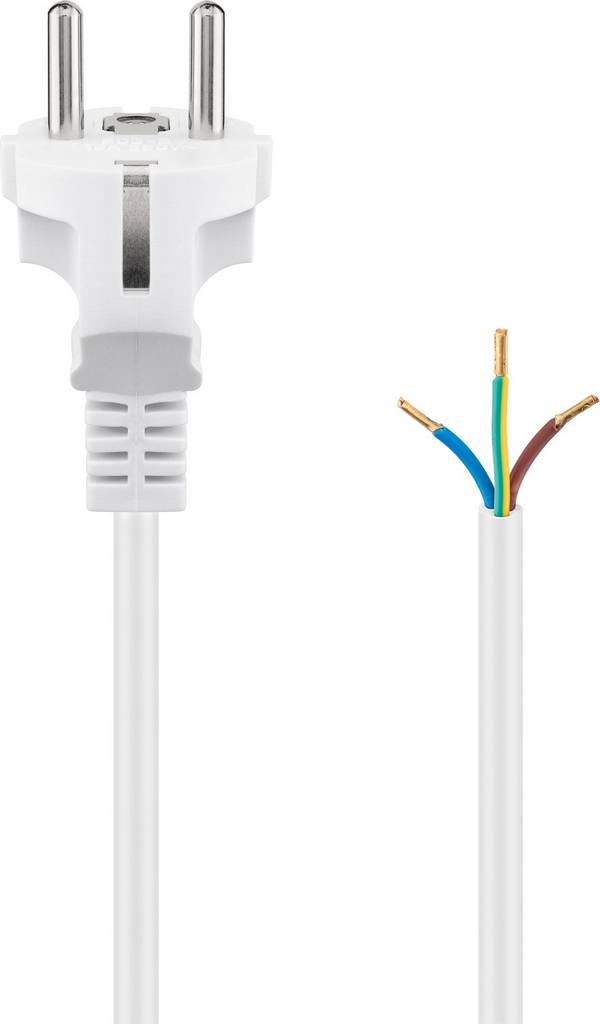

Schuko représente le contact de protection et désigne la fiche mâle (CEE 7/4) et la prise femelle (CEE 7/3), également appelée le type de fiche mâle F. Le raccordement s'effectue via un câble à trois fils comme conducteur extérieur et neutre et conducteur de protection mis à la terre. Le terme Schuko est protégé.

Connecteur suisse

Le système SEV 1011 est une norme suisse pour les connecteurs (fiche mâle internationale type J). Pour les modèles avec trois broches de contact (type 12, 13 et 23), le pôle central légèrement décalé est le contact de protection. Le système est doté d'un contact de protection préconducteur et est protégé contre l'inversion de polarité.

Fiche mâle USA avec contact de protection

Les connecteurs NEMA-5 sont conçus comme les fiches mâles américaines NEMA-1, mais avec une broche de contact ronde supplémentaire décalée comme contact de terre de protection. Le connecteur est ainsi protégé contre l'inversion de polarité.

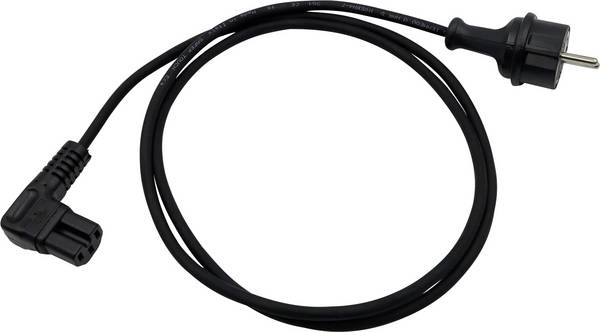

Le connecteur B est disponible avec

  • Prise CEE

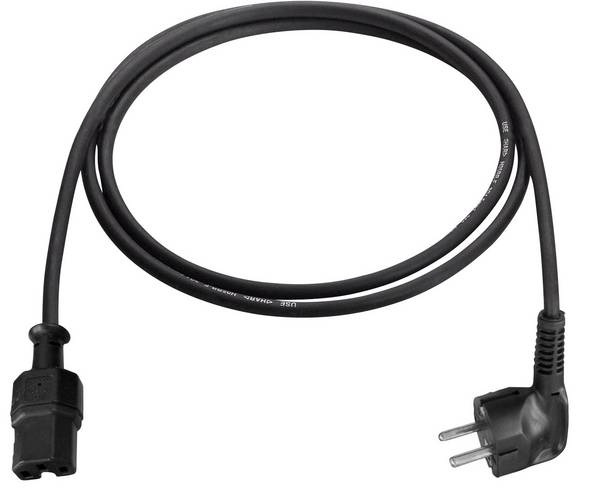

  • Prise pour appareil froid, conçue comme une prise pour appareil à froid C13 3 pôles moulée

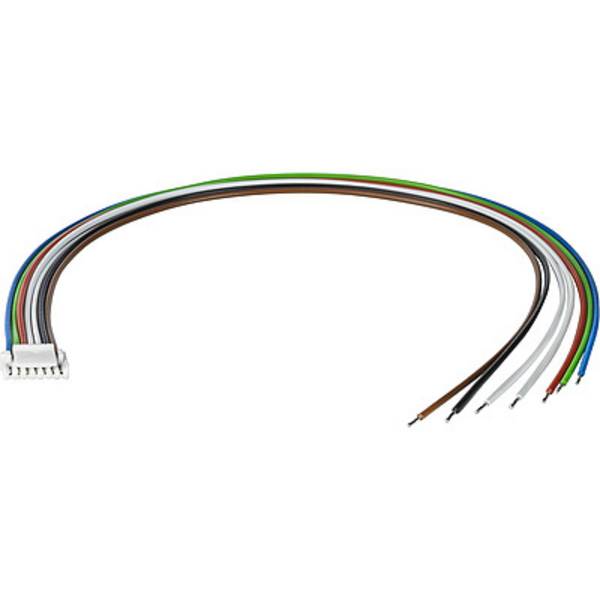

  • Extrémité de câble ouverte


Autres choix pour câble de raccordement chez Conrad

longueur câble

Les câbles de raccordement sont disponibles en longueurs de 0,9 à 15 mètres. Pour certains types de connecteurs, la longueur de câble autorisée derrière le connecteur est obligatoire.

type de câble

Le marquage « H » comme première lettre signifie que ces câbles de raccordement sont fabriqués de manière harmonisée conformément aux normes européennes. Les câbles d'autres pays qui ne se sont pas connectés à cette harmonisation portent la désignation « S » comme première lettre. La section transversale des conducteurs individuels, qui s'étend de 0,75 à 6 millimètres carrés pour les câbles de raccordement, est également indiquée ici.

Catégorie

  • Câble de raccordement pour fer à repasser, par exemple H03RT-F : pour une utilisation dans des pièces sèches. Pour la connexion d'un consommateur d'électricité mobile, en cas de faible sollicitation mécanique
  • Câble de raccordement pour cuisinière, par exemple comme H05VV-F : pour le raccordement de consommateurs mobiles en cas de sollicitations mécaniques moyennes dans des locaux secs (pour machines à laver, réfrigérateurs, appareils de bricolage). Non autorisé à l'extérieur et dans les exploitations commerciales ou agricoles.
  • Câble d'alimentation


Particularités:

  • Câble de raccordement avec inverseur de phase pour versions CEE
  • Câble de raccordement secteur à deux pôles avec interrupteur intermédiaire

Les câbles de raccordement doivent respecter les limites de la directive européenne relative à la limitation des substances dangereuses pour la santé et l'environnement (RoHS).



FAQ - questions fréquentes sur les câbles de raccordement

Quelles sont les réglementations ou normes applicables aux câbles de raccordement ?

  • Respectez la norme DIN VDE 0620-1, fiches mâles et prises femelles pour une utilisation domestique et dans des applications similaires - partie 1 : exigences générales, annexe E : « installation uniquement par des personnes ayant des connaissances et des expériences électrotechniques pertinentes ! »
  • Les travaux sur les câbles ne doivent être effectués qu'en cas d'absence de tension.
  • Il faut toujours remplacer les câbles avec des caractéristiques de performance identiques. Cela inclut la couleur de l'isolation intérieure et extérieure.


Combien de temps un câble de raccordement dure-t-il ?

La durée de vie des câbles est comprise entre 30 et 50 ans. Jusqu'à 10 000 cycles d'accouplement sont réalisés.

Comment les câbles défectueux sont-ils visibles ?

  • Rupture visible du câble et/ou de l'isolation, spécialement sur les ouvertures de l'appareil et de la fiche et sur les zones fortement sollicitées
  • Corrosion des broches de connexion qui réduisent le courant
  • Panne complète de l'appareil raccordé
  • Variations de courant
  • Échauffement anormal du câble
