Nouvelles technologies, nouveaux procédés, nouveaux outils… Chez Conrad, nous vous proposons les meilleurs produits adaptés à vos besoins. Avec nos caméras thermiques, surveillez la maintenance de votre industrie, contrôlez vos installations électriques ou encore inspectez vos bâtiments.

Pompiers, militaires, professionnels, industriels ou particuliers, nos caméras sont disponibles pour tout type d’utilisation. Découvrez le monde différemment avec notre assortiment de produits.

Caméras thermiques : avec rayonnement infrarouge, mesurez simplement les températures de surface

Les caméras thermiques sont des appareils de mesure d'imagerie similaires à un appareil photo numérique classique pour la mesure de la température sans contact. zur berührungslosen Temperaturmessung. Une caméra thermique rend le rayonnement thermique visible et affiche ainsi la température de surface des objets. Le terme technique de cette méthode est la thermographie.

Le rayonnement thermique est un rayonnement infrarouge qui n'est pas visible à l'oeil nu.  Les rayons infrarouge sont dus à n'importe quel objet qui est plus chaud que le point zéro absolu à -273,15 °C ou 0 Kelvin. Le degré de rayonnement thermique émis dépend de la température de l'objet en question et de la nature de sa surface. La lumière du soleil, par exemple, émet de grandes quantités de rayonnement infrarouge que nous pouvons ressentir comme chaleur sur la peau. Même les objets froids comme l'eau gelée rayent les ondes infrarouges.

Une caméra thermique affiche les températures de surface de l'environnement prises dans une image en deux dimensions.

  • Appareils thermiques pour le dépannage et l'inspection

  • Où sont utilisées les caméras thermiques ?

  • Comment fonctionne une caméra thermique ?

  • Ces propriétés sont importantes pour les caméras thermiques

  • Caméras IR avec détecteur infrarouge refroidi

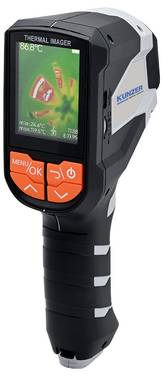

Caméras thermiques pour la mesure de la température de surface


Appareils thermiques pour le dépannage et l'inspection

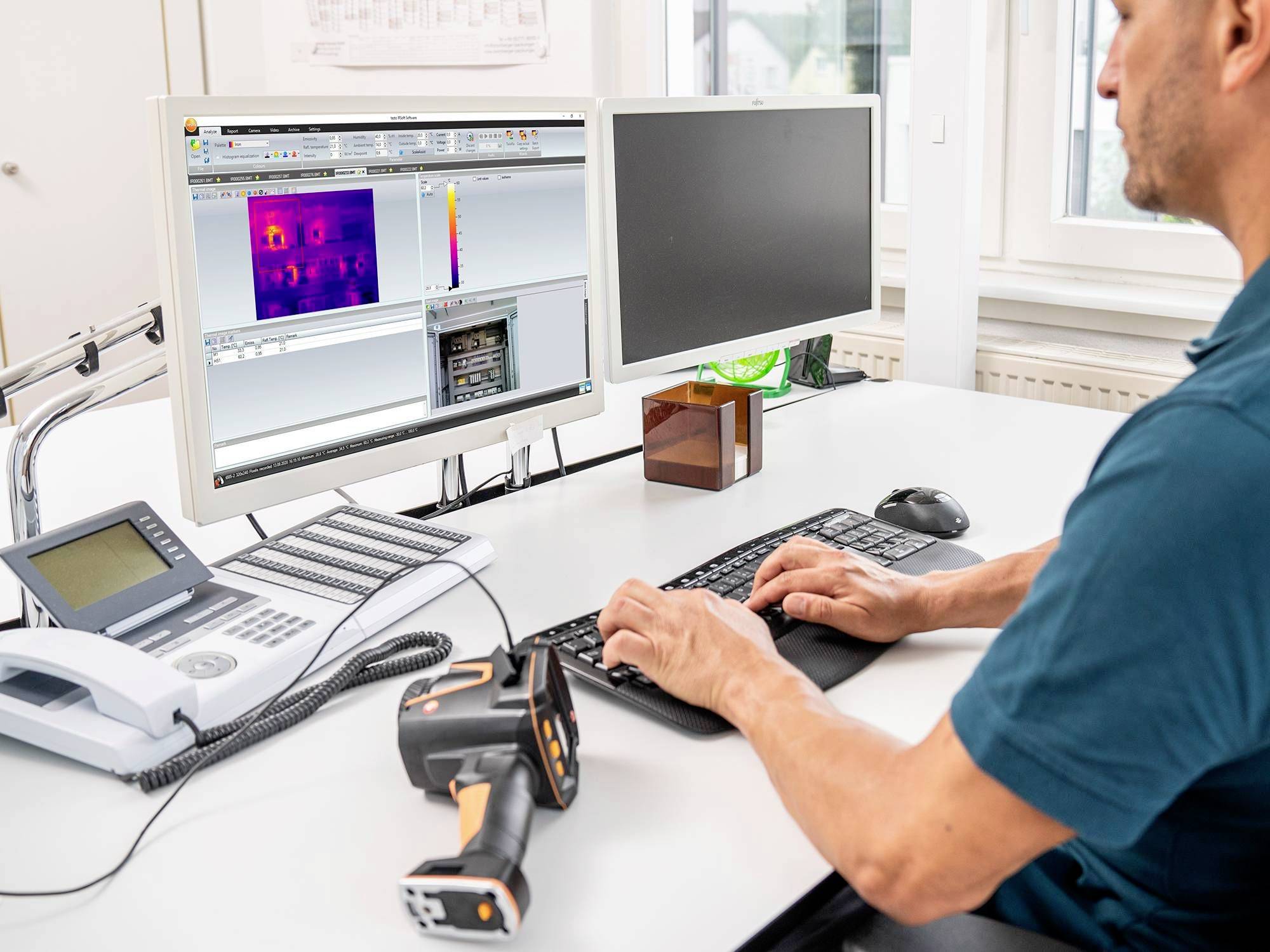

L'image obtenue sur l'écran d'une caméra thermique vous permet de lire les différentes températures de surface, de détecter immédiatement les zones chaudes et froides et d'obtenir une impression précise de la répartition de la température. En complément du contrôle visuel de l'image infrarouge sur l'écran, l'image de la caméra peut être analysée et enregistrée à des fins de documentation via des programmes d'évaluation appropriés.

Les caméras thermiques modernes se distinguent par une manipulation simple, des temps de réponse courts et un bon rapport qualité/prix. Elles offrent des images claires et haute résolution. L'abréviation FLIR signifie d'ailleurs Forward Looking Infrared et désigne l'imagerie IR qui regarde vers l'avant. FLIR est souvent utilisé avec ou synonyme pour les caméras thermiques.

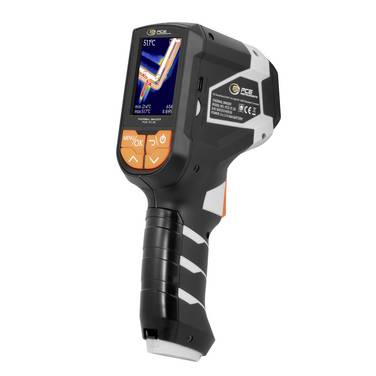

Parmi les fournisseurs les plus connus de caméras thermiques, citons Beha Amprobe, Dostmann Electronic, FLIR Systems, Fluke, LA CO Industries, Laserliner, PCE instruments, RS PRO, Seek Thermal, Testboy et Testo.

Caméra infrarouge


Où sont utilisées les caméras thermiques ?

La technologie d'imagerie thermique est devenue une technique de diagnostic importante dans le secteur de la construction et de l'entretien mécanique et électrique. Pour les caméras thermiques, il existe de nombreuses applications dans les domaines du diagnostic de construction, de l'électronique, de l'électricité et de la sécurité.

Diagnostic de construction

Caméra infrarouge

Illustration : la chaleur s'évacue à travers les murs.

Dans le domaine du diagnostic des bâtiments et des bâtiments, la thermographie peut être utilisée pour tester l'efficacité énergétique et la qualité du climat. Les images thermiques permettent de visualiser les pertes d'énergie sur les murs, les murs, les portes, les fenêtres et les balcons. Ils aident à détecter les arbres comme le plâtre écaillant ou la formation d'eau de condensation.

La mesure thermique à l'aide d'une caméra infrarouge permet de détecter les fuites de chaleur manquantes ou défectueuses, de localiser les ponts thermiques et les fuites. La détection de l'humidité dans l'isolation ou les murs peut fournir des informations sur les causes de la formation de moisissure. Les autres applications dans le domaine de la construction sont le contrôle fonctionnel des systèmes de chauffage au sol, des radiateurs et des installations photovoltaïques, la planification des installations d'isolation des bâtiments ainsi que des travaux de construction et de valeur.



Surveillance de l'installation

La thermographie est utile pour évaluer l'état des machines et des installations techniques. Grâce aux températures de surface, il est possible de détecter rapidement l'usure, les anomalies et les défauts. La plaque thermique indique par exemple le réchauffement des pièces dû au frottement ainsi que les fissures et les fuites au niveau des fuites de liquides de service. De même, des moteurs surchauffés, des roulements usés ou des arbres surchargés sont détectés. Cela permet une estimation de l'état d'entretien et de la sécurité de fonctionnement des installations. Les analyses thermiques des installations industrielles permettent de planifier les travaux de maintenance sur les systèmes avant qu'il ne se soit produit de pannes. Comme les caméras thermiques FLIR fonctionnent sans contact, une application est également possible en fonctionnement continu.



Thermographie électrique

En thermographie électrique, les erreurs sont détectées dans le circuit électrique. Le procédé profite de la caractéristique que les composants électriques se réchauffent différemment en fonction de leur charge. En tant qu'outil de contrôle des installations électriques, les caméras FLIR indiquent l'accumulation de chaleur associée aux pertes ohmiques. Un léger échauffement suffit déjà.

Les anomalies thermiques permettent de détecter les composants défectueux lors de la mesure de la température dans les répartiteurs, armoires de commande, boîtes à fusibles, systèmes d'éclairage et faisceaux de câbles, une répartition inégale de la charge et de mauvaises connexions qui risquent de surchauffer. De telles défaillances électriques sur les composants sont difficiles à identifier. Avec une caméra thermique, vous effectuez le test en cas de dommages potentiels avec peu de poignées. La mesure IR est possible même sur de longues distances, par exemple pour les lignes à haute tension ou les installations électriques dans des zones sécurisées.

Les thermogrammes permettent de détecter la consommation électrique et les énergivores. Contrairement aux appareils séparés par le réseau électrique, les consommateurs se réchauffent généralement en mode veille.

Caméra infrarouge

Figure : l'un des fusibles semble surchauffé. Vous n'auriez jamais découvert ce foyer de danger à l'oeil nu.



Test des matériaux

Avec l'aide de caméras thermiques, il est possible de réaliser des tests non destructifs des matériaux et des composants dans le cadre d'applications industrielles. Pour ce faire, la pièce est chauffée ou déformée de manière ciblée, de sorte que les défauts cachés puissent être mesurés par leur comportement thermique différent.



Sanitaires, chauffage et climatisation

Caméra infrarouge

Image : une fuite dans le tuyau d'eau de votre chauffage au sol est clairement visible sur l'image infrarouge.

Les caméras thermiques FLIR permettent de planifier la chaleur et le climat et de concevoir des systèmes de ventilation. Dans le cadre de la détection et de l'élimination des fuites au niveau des tuyaux, des conduites et des vannes, la technologie d'imagerie thermique à économie de temps et d'argent joue un rôle de plus en plus important. D'autres applications SHK sont le test des isolants de câbles et le diagnostic des dommages possibles sur les conduites d'alimentation et de chauffage à distance.



Conditions de sécurité élevées

Dans les zones de sécurité, lors du contrôle d'accès et de la prévention des accidents, la thermographie détecte des personnes non autorisées . Dans le domaine agricole, les champs gérés peuvent être contrôlés avec des machines pour les animaux cachés.

Pour les pompiers et les pompiers, les caméras thermiques sont utilisées pour la détection des incendies, la réalisation de jeux de soudure et la recherche de personnes. En production et en entrepôt, la détection prévient les éventuels bords industriels des autres types de chaleur non détectés.



Comment fonctionne une caméra thermique ?

Les systèmes de caméras thermiques sont composés essentiellement de quatre composants : lentille, détecteur, électronique et écran.

Et c'est ainsi que fonctionne le rayonnement thermique entre sur le détecteur infrarouge en tant que capteur par la lentille du système. Celui-ci convertit les rayons infrarouges en signaux électriques en fonction de leur intensité. L'électronique calcule les données de température à partir des informations électriques et les rend visibles sur l'écran comme image thermique.

Le rayonnement infrarouge est plus long que la lumière normale visible. Les arbres plus longs se répandent différemment de la lumière et peuvent pénétrer de la fumée. Cette caractéristique profite par exemple aux pompiers pour regarder la fumée à l'aide de caméras thermiques.

Les caméras thermiques FLIR peuvent surveiller la répartition de la température d'une surface entière . Contrairement à un thermomètre infrarouge fonctionnant au point, l'image d'une caméra thermique affiche beaucoup plus d'informations thermiques. La mesure d'une zone plus large réduit le risque de négliger des points critiques et des points sensibles.

Notre conseil pratique

Les propriétés de surface sont un point important lors de l'utilisation de caméras thermiques. Les surfaces très lisses comme le verre ou les métaux polis reflètent le rayonnement thermique. Cet aspect doit être pris en compte lors de l'évaluation de vos photos thermiques.



Ces propriétés sont importantes pour les caméras thermiques

L'acquisition d'une caméra thermique est un investissement à long terme. C'est pourquoi l'appareil doit s'adapter de manière optimale à vos besoins individuels. Les caractéristiques d'équipement suivantes vous aideront à choisir votre produit.

  • Sensibilté thermique

    La sensibilité thermique ou la résolution de la température est indiquée en °C ou mK (millikelvin) et indique la mesure dans laquelle la caméra peut séparer deux valeurs de température proches les unes des autres. Plus la sensibilité thermique est élevée, plus la différence de température enregistrée par la caméra peut être faible.

  • Plage de mesure de la température et précision

    La plage de mesure de la température est la plage de travail d'une caméra thermique et peut varier entre -40°C et +2000°C. La précision indique la déviation maximale de la température mesurée par rapport à la valeur de température réelle et donc la tolérance aux pannes.

  • Matrice bolomètre

    La matrice du bolomètre représente le nombre de points de mesure et donc la résolution thermique de la caméra . Il forme avec la sensibilité thermique les deux caractéristiques d'équipement d'une caméra thermique. La matrice de bolomètre s'étend généralement de 60 x 60 pixels pour les appareils économiques pour les débutants jusqu'à 648 x 480 pixels pour les modèles les plus exigeants. Règle de base : avec une matrice de bolomètre plus grande, vous mesurez plus précisément.

  • Résolution de l'écran

    La taille de l'écran et la résolution dépendent du confort d'évaluation des enregistrements. La résolution de l'écran indique la haute résolution de l'écran de l'appareil et le niveau de détail de la lecture de vos enregistrements infrarouges. La résolution de l'écran LCD est techniquement indépendante de la matrice du bolomètre et est généralement plus élevée.

    Une haute résolution est également pertinente pour les appareils photo numériques classiques intégrés dans de nombreuses caméras thermiques. Grâce à l'image image-IM ou à la vue de surstockage (Thermal fusion), les images visuelles sont combinées à des images infrarouges sur l'écran, ce qui facilite l'affectation, l'interprétation et l'analyse des images.

  • Fréquence image

    Si vous souhaitez enregistrer des objets en mouvement ou réaliser des prises de vue en série, la fréquence d'image est un facteur important. Plus la fréquence d'image est élevée, plus la caméra fonctionne rapidement et plus elle peut prendre des photos par seconde.

  • Etalonnage

    Pour des mesures précises de la température, les caméras sont calibrées en usine à l'aide de la méthode thermique.

  • Interfaces et connexions

    Les appareils photo équipés d'un port USB peuvent être facilement connectés à un PC ou à un ordinateur portable. La caméra apparaît alors comme un support amovible externe pour copier facilement des fichiers image ou elle transmet l'image en direct à l'ordinateur. Vous pouvez l'afficher et l'évaluer à l'aide d'un logiciel d'imagerie thermique et enregistrer des vidéos thermiques. Les variantes de connexion courantes pour les caméras FLIR sont USB-C, micro-USB et mini-USB.

    Les modèles avec Wi-Fi ou Bluetooth sont sans fil et transmettent des enregistrements ou l'image en direct sans câble de connexion à un PC, un ordinateur portable, un smartphone ou une tablette.

    Les caméras IR équipées d'Apple Lightning sont optimisées pour la connexion aux appareils mobiles Apple. Ils sont couplés à l'iPhone ou à l'iPad via la fiche Lightning.

    HDMI et DisplayPort permettent de lire le film thermique sur les moniteurs, les téléviseurs et les vidéoprojecteurs.

    Si la caméra infrarouge possède un slot SD ou un port microSD, vous pouvez enregistrer les enregistrements sur une carte SD.

  • Palettes de couleurs

    La taille de la palette de couleurs détermine la manière dont les couleurs de vos prises de vue infrarouges sont représentées à plusieurs facettes. De nombreuses caméras thermiques vous offrent la possibilité de changer de mode couleur via un menu couleur . Les modes couleur vous permettent de définir la manière dont la caméra représente les différentes températures. Les paramètres de couleur sont spécifiques au fabricant et dépendent donc du modèle. Parmi les palettes de couleurs présentes dans la plupart des fabricants, on trouve le mode niveaux de gris, où la chaleur croissante est représentée par des niveaux de luminosité de blanc.

    Avec la palette de couleurs pleine couleur ou le réglage des couleurs Rainbow, vous verrez une image thermique colorée dans laquelle différentes températures sont restituées de manière très contrastée et donc clairement dans des couleurs différentes.

    La palette de couleurs pour détecteur de chaleur offre une représentation monochrome dans laquelle les zones les plus chaudes sont blanches et les zones les plus chaudes sont colorées pour une meilleure identification. La palette de couleurs pour le marquage thermique est une variante de la palette de couleurs de détecteur de chaleur dans laquelle les zones de température spécifiques sont colorées par la caméra IR, qui sont particulièrement pertinentes pour l'utilisateur.



Caméras IR avec détecteur infrarouge refroidi

Si vous souhaitez réaliser des mesures infrarouges particulièrement précises et si vous avez les plus hautes exigences, vous devriez penser à l'achat d'une caméra à image thermique avec détecteur infrarouge refroidi. Ces modèles offrent une qualité d'image exceptionnelle par rapport à leurs collègues non-refroidissement. Cependant, ils sont généralement beaucoup plus chers et pas si maniables.
