Conseils

Souvent confondus par abus de langage, le commutateur rotatif et l'interrupteur rotatif diffèrent dans leur utilisation : l'interrupteur permet de fermer ou d'ouvrir un circuit, d'allumer ou d'éteindre un appareil, d'activer ou de désactiver une fonction, alors que le commutateur permet de choisir différents états pour l'appareil ou le circuit. En quelques mots, un commutateur peut agir comme un interrupteur, mais un interrupteur n'est pas un commutateur.

Ce texte a été traduit par une machine.

A savoir sur les commutateurs rotatifs

  • Was rotateur?

  • Comment fonctionnent les commutateurs rotatifs ?

  • Quels sont les commutateurs rotatifs disponibles chez Conrad ?

  • Quelles sont les connexions électriques des commutateurs rotatifs ?

  • Plus de connaissances grâce au commutateur rotatif

  • FAQ - questions fréquentes sur les commutateurs rotatifs



Was rotateur?

Les commutateurs rotatifs sont utilisés dans les installations électriques/électroniques pour ouvrir ou fermer les connexions électriques. Ils garantissent une connexion électrique conductrice ou une séparation entre une source de tension et un consommateur électrique dans la position de commutation prise. La conception des boîtiers des interrupteurs rotatifs garantit qu'il n'est pas possible de toucher les contacts de commutation sous tension. La particularité de ces interrupteurs est que les contacts de commutation sont actionnés par un arbre à gauche ou à droite. Les passages de rapport suivants dans un sens sont également possibles et courants. Le processus de commutation est normalement déclenché manuellement.



Comment fonctionnent les commutateurs rotatifs ?

Un contact électrique se trouve sur l'élément de commande du commutateur rotatif - l'arbre - qui est soit poussé entre deux éléments de contact ouverts pour le fermer, soit le contact rotatif est lui-même conducteur et est tourné sur l'un des contacts fixes et circulaires. La position de commutation est maintenue par des éléments de verrouillage . Il peut y avoir plusieurs plans de commutation qui permettent de créer des interrupteurs multipôles. Les éléments mécaniques, appelés plaques de verrouillage, permettent de limiter le nombre de changements de vitesse par rotation afin de régler précisément le commutateur rotatif sur le profil de demande requis dans l'installation. Comme pour les autres interrupteurs, il existe des positions de commutation à verrouillage et à déclenchement momentané .

Les commutateurs rotatifs possèdent des éléments mécaniques qui les maintiennent dans la plaque de montage après le montage contre la torsion du boîtier d'interrupteur. Pour cela, la pièce correspondante doit être conçue dans l'unité de montage.

Une forme spéciale des commutateurs rotatifs est appelée encodeurs . Les autres désignations sont des codeurs rotatifs ou des codeurs d'angle de rotation. Ils disposent d'un grand nombre de contacts de commutation répartis sur un circuit complet de 360°. Ils servent à mesurer les vitesses de rotation, à évaluer les positions angulaires ou à régler progressivement les tensions (par exemple, les niveaux sonores).



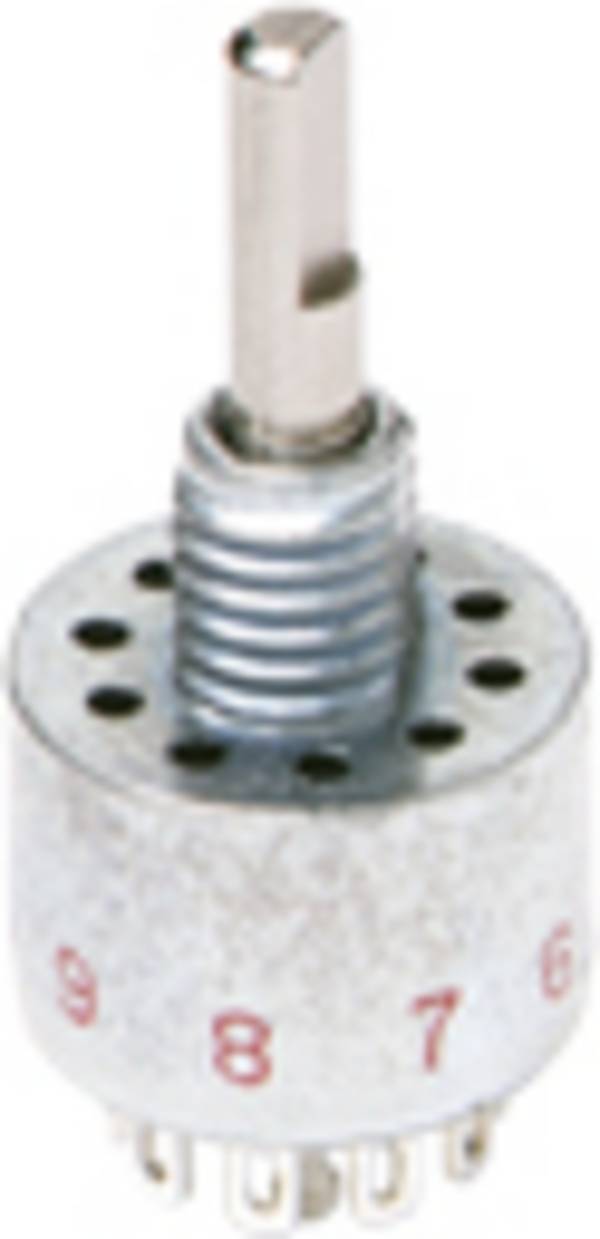

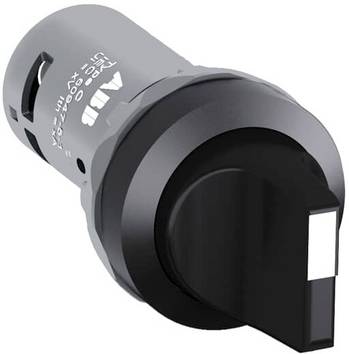

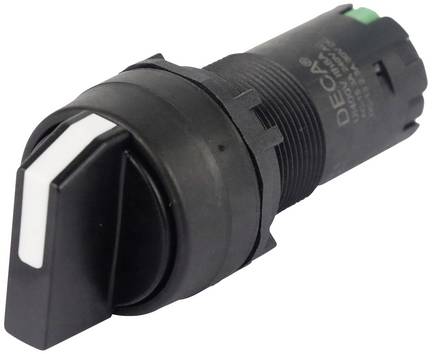

Quels sont les commutateurs rotatifs disponibles chez Conrad ?

Parmi les paramètres électriques, les critères suivants sont sélectionnables dans le menu :

courant de commutation

De 0,001 à 5 ampères. Les très faibles courants sont généralement les encodeurs mentionnés.

Type d'actionnement

On distingue ici l'axe, le commutateur rotatif, le levier, le bouton, le tournevis et le câble. « axe métallique droit » signifie qu'aucune fente, phase ou entailles n'est insérée. Le terme « aplati » signifie qu'une surface droite est présente sur l'axe pour le montage en affleurement d'une vis (par exemple dans le bouton rotatif). Une forme spéciale est le commutateur « câble », dans lequel le processus de commutation est en partie circulaire.


type de contact

Il décrit le nombre de contacts NO/NF/inverseurs dans le commutateur rotatif, de un à quatre.

indice de protection

Environ un tiers des commutateurs rotatifs proposés chez Conrad sont équipés d'un indice de protection garanti, et en particulier :

  • IP40 : protégé contre les corps étrangers solides de 1 millimètre de diamètre et protégé contre l'accès par un fil
  • IP65 : résistant à la poussière, protection complète contre les contacts et protection contre les projections d'eau
  • IP68 : comme les précédentes, mais avec une protection supplémentaire contre l'immersion durable
    , veuillez noter : l'indice de protection pouvant être atteint peut, dans certaines circonstances, dépendre de la position et de la position de montage.
En savoir plus sur la norme IP

Catégorie

Vous trouverez ici des possibilités de sélection plus détaillées, par exemple la molette, l'encodeur rotatif, le commutateur rotatif, l'encodeur, l'encodeur rotatif à LED, l'interrupteur à pas, le commutateur rotatif protégé contre le vandalisme et l'interrupteur à tirette.

tension de commutation

Les tensions commutables des commutateurs rotatifs proposés se déplacent dans une plage de 5 à 250 volts.



Quelles sont les connexions électriques des commutateurs rotatifs ?

Il existe de nombreuses variantes pour les connexions électriques :

  • Fiche plate pour cosses de câble
  • Bornes à souder, également en tant qu'oeillets de soudage, pour une connexion durable avec des extrémités de câble
  • Broches et connecteurs de circuit imprimé dans différents angles et dimensions de grille pour le soudage sur des plaques de montage ou de conducteur
  • Connexions à vis pour la connexion avec des œillets et des colliers de câble.
  • Extrémités de câble ouvertes pour le soudage qui sont en sortie du boîtier de commutateur.


Plus de connaissances grâce au commutateur rotatif

L'offre Conrad vous offre une gamme complète de commutateurs rotatifs de haute qualité qui vous permettent de réaliser toutes vos tâches de commutation dans les domaines industriel et domestique. En tant qu'utilisateur professionnel, vous pouvez utiliser les commutateurs rotatifs pour mettre en œuvre une multitude de processus de commutation, garantir la sécurité d'utilisation et répondre aux exigences de conception de vos clients.

Les fabricants de commutateurs rotatifs doivent respecter les valeurs limites des substances dangereuses pour la santé et l'environnement, généralement appelées RoHS. Cette caractéristique est proposée comme option de sélection dans la boutique Conrad.



FAQ - questions fréquentes sur les commutateurs rotatifs

Quelles sont les consignes de sécurité à respecter ?

  • Les commutateurs rotatifs sur le réseau basse tension ne doivent être installés que par des professionnels.
  • L'ouverture non autorisée et les réparations non autorisées sur les appareils équipés d'interrupteurs rotatifs peuvent provoquer des blessures par électrocution. De plus, la garantie du fabricant peut être annulée. Utilisez l'assistance du fabricant/distributeur.
  • Fixez et desserrez les commutateurs rotatifs uniquement avec un outil approprié pour éviter tout dommage. En cas de défauts ou de défauts, mettez immédiatement le commutateur rotatif hors tension. Veillez à ce que les interrupteurs défectueux ne soient plus utilisés.
  • N'utilisez pas les commutateurs rotatifs avec des outils, mais à la main ou avec les clés fournies.
  • Utilisez les fiches techniques des fabricants comme source d'information professionnelle avant d'utiliser ou d'échanger des commutateurs rotatifs lors de la planification d'un système électrique (téléchargement des fiches techniques possible sur le produit dans la boutique).
  • Les interrupteurs défectueux appartiennent à des centres de collecte municipaux et non aux ordures ménagères.

Quelle est la durée de vie des commutateurs rotatifs ?

Le nombre de cycles de commutation est de 10 000 à 3 000 000 si les critères d'utilisation sont respectés selon les fiches techniques. Les encodeurs peuvent atteindre jusqu'à 100 millions de tours. Pour certains modèles, on distingue également la durée de vie mécanique et électrique.

Comment détecter ich défauts sur les commutateurs rotatifs ?

  • L'usure et la surcharge entraînent la formation d'un arc lors de la sortie d'une position de commutation. Cela entraîne une combustion de contact qui peut se révéler due à une odeur. En fin de compte, cela entraîne une résistance de transition croissante des contacts jusqu'à leur défaillance totale.
  • L'usure des mécanismes de rotation entraîne une prise non fiable (torsion excessive, torsion) des positions de commutation. Ces interrupteurs doivent être remplacés immédiatement.
  • Dans les véhicules à moteur et les machines vibrantes, les fixations des câbles et des connecteurs ainsi que les interrupteurs peuvent se desserrer eux-mêmes, was qui peut entraîner la défaillance du système électrique derrière l'unité de commutation.
