Qu'est-ce qu'un cordon de mesure ?

Les câbles de mesure établissent la connexion électrique entre le point de mesure et l'appareil de mesure HER, permettant ainsi la transmission filaire des valeurs mesurées. En fonction des dimensions à mesurer, ces câbles doivent répondre à des exigences particulières. Cela comprend une faible résistance interne dans la plage de milliohms, une isolation sûre et flexible contre le contact et une protection contre l'rayonner de milieux qui peuvent fausser le résultat de la mesure. La protection contre les contacts ne concerne pas seulement le câble de mesure, mais plus particulièrement les éléments qui produisent un contact direct avec la sonde de test ou le point de mesure. Certains jeux de cordons de mesure contiennent des pointes de test avec.

En fonction de la plage de tension et/ou de l'intensité du courant, ainsi que de l'environnement de mesure, différentes exigences de protection doivent être respectées. Pour Conrad, il existe des câbles de mesure pour des intensités de courant de 0,5 A à 32 A et des tensions de 30 V à 1000 V.



L'isolation des câbles de mesure

Les cordons de mesure sont isolés avec

  • Caoutchouc pour conditions de fonctionnement chaudes, équipé d'un côté d'une fiche mâle IEC ou de contact de protection et d'un autre côté d'une prise de mesure.
  • PVC pour câbles de mesure très flexibles et exigences d'isolation élevées. Ces cordons de mesure sont également disponibles en version résistant aux chocs et avec une couche de peinture intérieure qui permet de détecter facilement les dommages sur l'isolation.
  • Silicone pour câbles de mesure également très flexibles pour une utilisation à des températures élevées et une sécurité incassable à des températures basses. Également disponible en version sécurisée et avec détection des dommages.

L'isolation est disponible en douze couleurs ou combinaisons de couleurs. Il est donc facile de distinguer les dérivations et les dérivations.



Les connexions des câbles de mesure

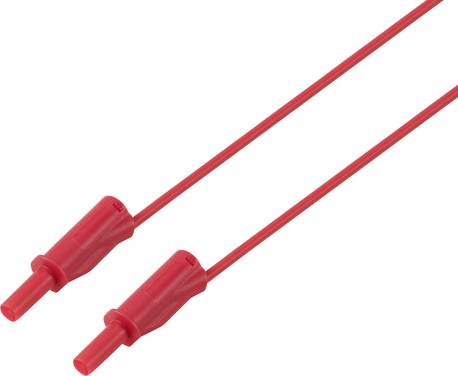

Cordons de mesure

Le raccordement d'un câble de mesure sert soit à l'extraction directe de la valeur mesurée sur le site de mesure, soit à l'insertion d'autres sondes de mesure ou de test conçues pour des applications particulières. Il existe une distinction entre le port A et le port B, qui sont utilisés pour établir le contact avec le point de mesure, d'une part, et la connexion avec le compteur, d'autre part. La version exacte est indiquée dans les caractéristiques techniques de chaque câble de mesure sur la page produit de la boutique Conrad. L'affichage des produits peut être limité par des conditions de sélection sur certains connecteurs.


Les connecteurs suivants sont disponibles :

Fiche mâle 4 mm Pour recevoir des sondes de test ou les relier à d'autres cordons de mesure.
Pince crocodile En retirant un protège-isolant, vous pourrez dégager des bornes ou des crochets qui peuvent être fixés à l'endroit de mesure et les tenir vous-même.
Connecteur mâle BNC Connecteur coaxial avec fermeture à baïonnette. Sont utilisés en priorité pour les mesures dans le domaine de la technologie à haute fréquence.
Fiche banane Également appelé connecteur à ressort de 4 mm, est une fiche mâle de grande largeur, développée à l'origine par Hirschmann, une société allemande. Il doit son nom à la forme de l'élément ressort qui assure le maintien sûr de la fiche dans la prise.
Douille 0,64 mm Forme standard pour l'enregistrement des broches et des broches avec 0,64 mm.
Douille pour appareils froids C 13 Connexion standard pour la mesure sur les appareils à froid 230 volts.
Pince crocodile Également appelé pince crocodile. Pour la fabrication et le desserrage rapides de connexions électriques. Disponible en plusieurs versions (isolées et non isolées).
Fiches multidisques 2 et 4 mm Modèles de fiche banane reondulés
Fiche/prise MC Un connecteur standard dans des installations photovoltaïques
Fiche mâle N/SMA Connecteurs coaxiaux avec connexion à vis, étanches
Pointe d'essai Pour ces cordons de mesure, la sonde de test est déjà intégrée pour le raccordement à l'endroit de mesure, avec en partie un contact à lamelles à ressort placé derrière.
Fiche de sécurité à contact de terre Pour des mesures sûres sur le secteur 230 V.
Fiches mâles 2 et 4 mm Modèle similaire à la fiche banane mais sans contact à ressort.
Connecteur pour appareil chaud C 16 Connexion standard pour la mesure sur les appareils à chaud 230 volts



Spécificités des connecteurs sur les cordons de mesure

La conception des fiches mâles sur les cordons de mesure garantit la connexion sûre des éléments de test et la réalisation de l'endroit de mesure ainsi que la protection contre les contacts pour la personne agissant. À cet égard, il convient de souligner:

  • Douilles coulissantes : ne pas laisser le contact tant que le contact n'est pas introduit dans la douille d'un endroit de mesure
  • Fiches coudées : le câble de mesure réel est sorti de la fiche par un décalage de 90 degrés. Cela protège, entre autres, contre l'endommagement du câble de mesure en le pliant.
  • Empilable : à l'arrière du connecteur de mesure se trouve une douille de même dimension pour le raccordement d'un autre câble de mesure sans accessoires supplémentaires tels que des bornes ou des connexions à vis.



Catégories de mesure pour câbles de mesure

La catégorie de mesure décrit les domaines d'application autorisés des cordons de mesure, définis par la norme IEC 61010-1 (consignes de sécurité pour les appareils électriques de mesure, de commande, de régulation et de laboratoire). La norme internationale est appelée IEC 1010.

Les catégories suivantes sont disponibles :

  • CAT I : mesures sur les circuits qui ne sont pas directement reliés au réseau, par exemple les appareils de classe de protection 3 (fonctionnement avec une faible tension de protection), les appareils alimentés par batterie, les systèmes électriques pour voitures.
  • CAT II : mesures sur les circuits qui ont une connexion directe avec le réseau basse tension, par exemple les appareils ménagers, les appareils électriques portables.
  • CAT III : mesures dans la désinstallation du bâtiment (consommateurs fixes avec connexion non enfichable, raccordement de distribution, équipement fixe intégré dans le distributeur), par exemple sous-distribution.
  • CAT IV : mesures à la source de l'installation basse tension, comme le compteur, la connexion principale, la protection contre les surintensités primaires, les lignes électriques aériennes basse tension ou le boîtier de raccordement domestique.



FAQ - questions fréquentes sur les cordons de mesure

Quel câble de mesure convient à quel usage ?

Lors de l'achat, il faut tenir compte de facteurs tels que la catégorie de mesure, la plage de courant et de tension ainsi que l'environnement en termes de température, d'influences chimiques et physiques. Il est toujours recommandé d'avoir un aperçu de la fiche technique des fabricants, qui est disponible pour le téléchargement de presque tous les câbles de mesure. Vous y trouverez des informations détaillées sur le domaine d'utilisation.

Comment puis-ich détecter un câble de mesure défectueux ?

De nombreux câbles de mesure ont une couche de peinture supplémentaire sous l'isolation qui devient clairement visible en cas de rupture de l'isolation. Les ruptures dans la toron électrique peuvent se faire sentir à des tensions plus élevées par des craquements et/ou des odeurs d'incendie. Un autre indice est un affichage non-lumineux sur l'appareil de mesure, was peut également être associé à une erreur sur l'endroit de mesure. Dans ce cas, répéter l'essai avec un câble de mesure de rechange. Un défaut de l'appareil de mesure n'est pas exclu non plus.

Un câble de mesure peut-il être réparé ?

L'ouverture de l'isolation et la reconnexion de deux parties d'un câble de mesure annuleront les propriétés de mesure et de sécurité garanties par le fabricant, de sorte qu'il faut en tout cas utiliser un nouveau câble de mesure. Les cordons de mesure de rechange doivent toujours être disponibles.
