Permettant la détection des présences anomales dans un environnement, le détecteur de mouvement est un appareil indispensable pour la protection de vos habitations, entreprises ou usines des intrusions. C'est pour cette raison que ce dispositif sécuritaire est également appelé détecteur de présence. Il est particulièrement sensible au volume, à la luminosité, au son ou encore à la chaleur.



Détecteur de mouvement : sécurité garantie

Les détecteurs de mouvement sont des capteurs pour la détection de mouvements dans des zones définies. . Leur utilisation sert à de multiples fins, par exemple pour la commande d'éclairage et pour d'autres applications Smart Home, comme détecteur de présence, comme protection contre les intrusions et pour la commande d'installations de signalisation. Les détecteurs de mouvement utilisent différentes techniques pour la détection des mouvements .

  • Comment fonctionnent les détecteurs de mouvement ?

  • À quoi servent les détecteurs de mouvement ?

  • QU'y a-t-il à observer lors de la sélection des détecteurs de mouvement ?

Détecteur de mouvement


Comment fonctionnent les détecteurs de mouvement ?

Un détecteur de mouvement est un capteur électronique qui détecte les mouvements à proximité et qui fonctionne ensuite comme un interrupteur électrique. Ils transmettent un signal électrique aux consommateurs connectés, ce qui déclenche une réaction à certains événements.

Les fonctions de temps sont souvent intégrées, ce qui permet par exemple de couper la lumière dans la zone d'entrée au bout de cinq minutes sans autre mouvement, de manière à ce qu'elle ne s'allume pas et ne s'éteint pas à plusieurs reprises si quelqu'un souhaite simplement sortir d'une installation ou d'une voiture. Cela permet également d'économiser de l'énergie à l'aide de détecteurs de mouvement.

Il fonctionne activement avec des ondes électromagnétiques, par ultrasons ou passivement avec des rayons infrarouges ou la technologie de caméra. Il est également possible de combiner les différents modes de fonctionnement.

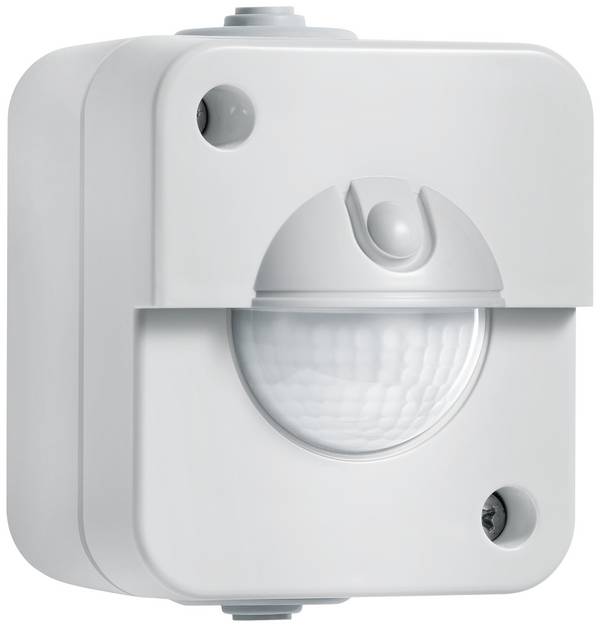

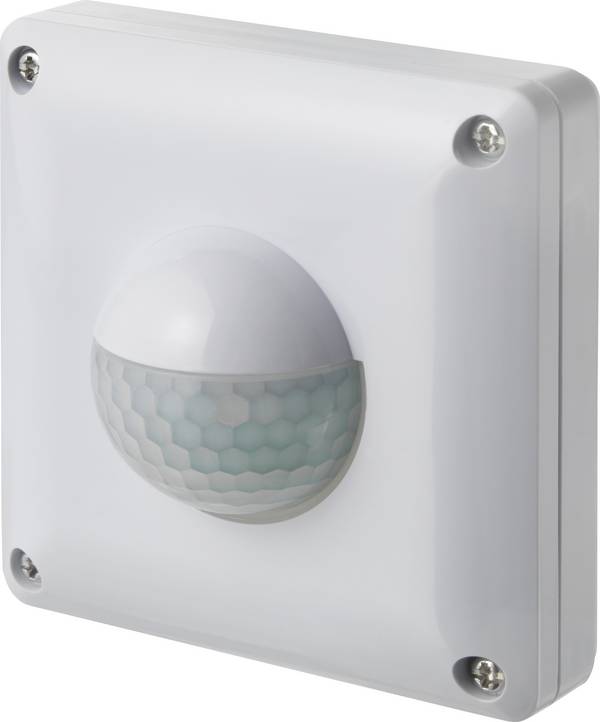

  • Capteur infrarouge/PIR : le capteur PIR est le type de détecteur de mouvement le plus utilisé. PIR est dérivé de l'infrarouge passif anglais, c'est-à-dire de la lumière infrarouge passive. Le capteur d'un détecteur infrarouge passif réagit aux changements de rayonnement thermique dans des secteurs d'acquisition définis. Avec les détecteurs PIR, ils capturent la chaleur corporelle des humains et des animaux ou la chaleur des moteurs. Si la différence de température d'un objet dépasse les valeurs de tolérance spécifiées par rapport à son environnement, le détecteur de mouvement PIR active un signal électrique, ce qui provoque une réaction telle que la lumière ou même des sirènes d'alarme lorsqu'un consommateur électrique est connecté. Ce système ne fonctionne pas à travers les murs et ne convient donc pas à une installation cachée. Un chauffage au sol existant perturbe également le fonctionnement des détecteurs de mouvement PIR.

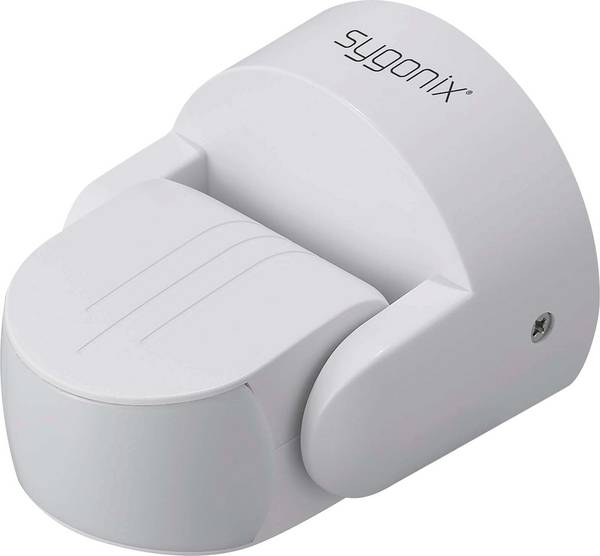

  • Ondes électromagnétiques : ce détecteur actif émet des ondes électromagnétiques dans le domaine de la haute fréquence, qui sont rejetées par des objets et des êtres vivants. Un radar double réagit de manière optimale lorsque la distance par rapport au capteur change. Le détecteur PIR est équipé d'un détecteur radar qui garantit l'indépendance de la température et la possibilité d'un montage caché.
  • Ultrasons : cette technique de détection à haute fréquence pénètre également le verre, le bois et les parois légères et réagit à tout mouvement, indépendamment de la chaleur. La possibilité de montage caché est avantageuse.
  • Caméra : la caméra détecte les mouvements dans le sens le plus vrai du terme : elle les enregistre. Le système provient de la technologie de sécurité et réagit à toutes les modifications de la zone de surveillance d'une caméra avec un démarrage automatique de l'enregistrement. Le produit contacte les dispositifs d'alarme raccordés, le cas échéant, via des sorties de commutation. La surveillance de la caméra est souvent un autre type de détecteur de mouvement pour limiter l'enregistrement vidéo aux événements pertinents.

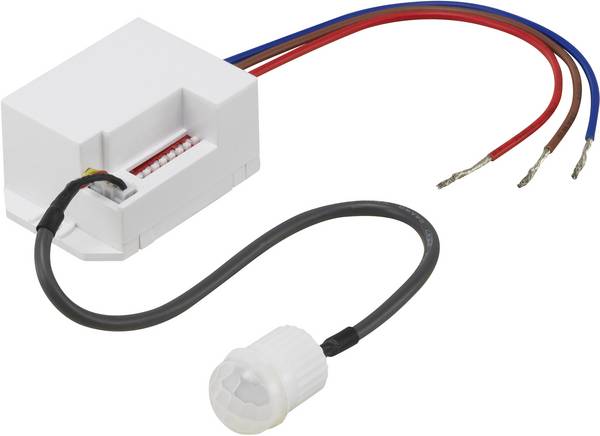

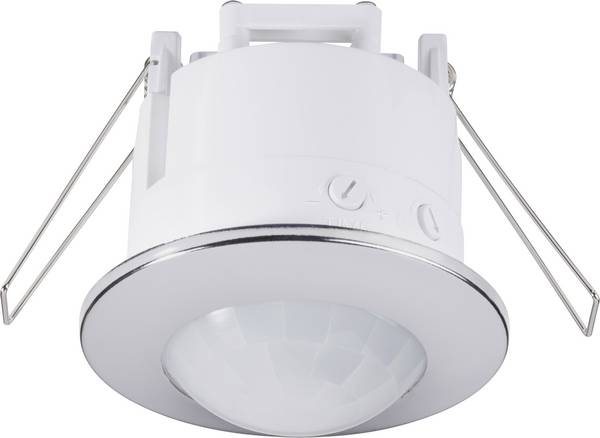

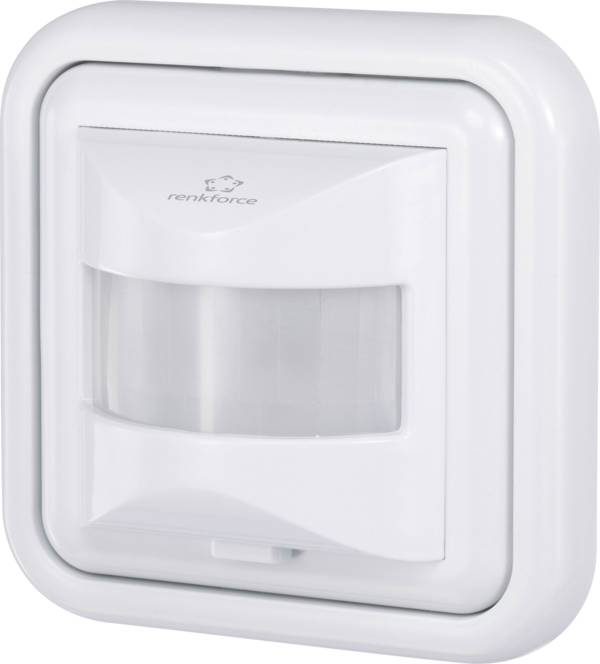

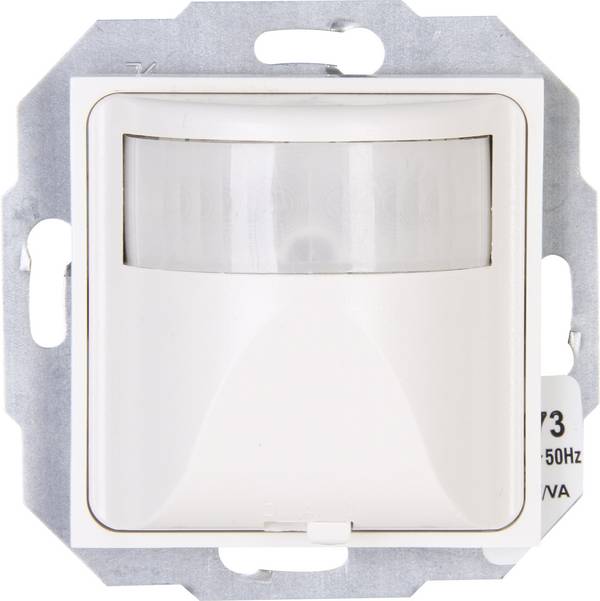

Détecteur de mouvement à encastrer PIR

Le détecteur de mouvement PIR allume la lumière en changeant la température



À quoi servent les détecteurs de mouvement ?

Les détecteurs de mouvement peuvent être utilisés dans de nombreux domaines. En particulier, ils sont importants pour la commande d'éclairage, comme détecteur de présence et pour la protection contre les intrusions :


Commande d'éclairage et autres détecteurs de mouvements Smart Home

Les détecteurs de mouvement sont très bien utilisés pour la commande d'éclairage. Ils envoient un signal électrique qui allume automatiquement la lumière dès que le capteur de mouvement détecte une personne dans sa zone de détection. Une fonction de temporisation permet de déterminer la durée de la combustion de la lumière. Par exemple, dans l'escalier d'un escalier à plusieurs étages, il est utile de laisser la lumière allumée pendant plusieurs minutes, tandis que pour une courte zone de passage, il peut être suffisant de laisser des périodes inférieures à une minute.

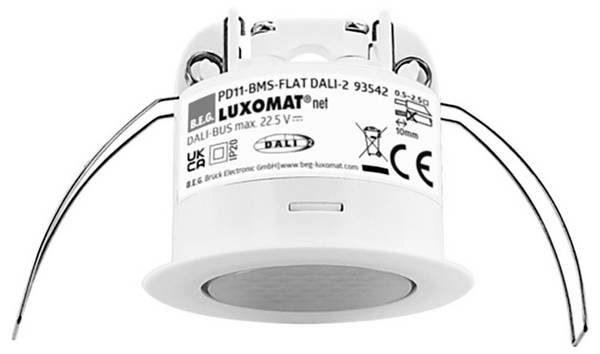

La combinaison d'un détecteur de mouvement pour la commande de la lumière avec un capteur crépusculaire qui n'allume la lumière que dans un environnement sombre. Enfin, une grande quantité d'énergie peut être économisée si la lumière reste constamment éteinte dans les zones claires pendant la journée et que l'éclairage ne s'allume qu'en cas de tombée de la nuit ou de jours de travail du détecteur de mouvement. En revanche, dans les pièces intérieures sans source de lumière naturelle, l'utilisation d'un interrupteur crépusculaire est caduc.

D'autres utilisations courantes des détecteurs de mouvements dans des maisons intelligentes et des objets commerciaux sont par exemple la commande d'installations de ventilation dans des garages souterrains et des zones sanitaires, l'ouverture de barrières de passage ou l'activation d'appareils qui ne sont autrement qu'en mode veille.

Notre Conseil pratique : réduire la consommation d'énergie

Partout où un consommateur électrique n'est mis sous tension que lorsqu'une personne ou un véhicule approche, les détecteurs de mouvement permettent de réduire considérablement la consommation d'énergie par rapport au fonctionnement continu des appareils connectés.



Détecteur de présence;

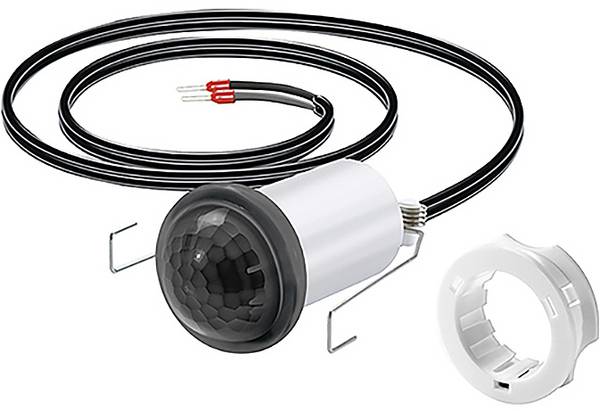

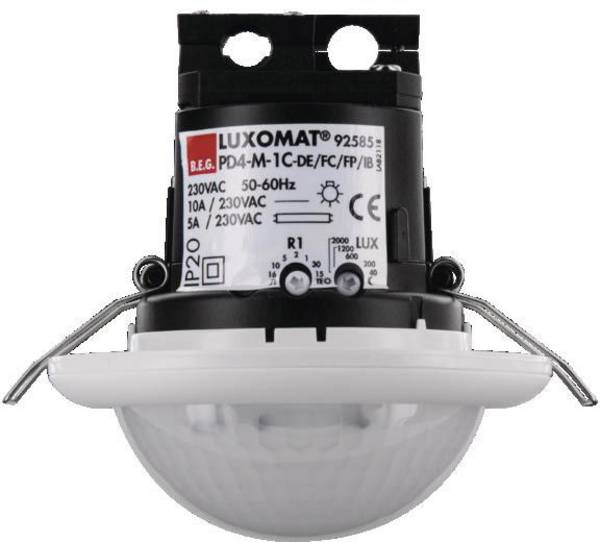

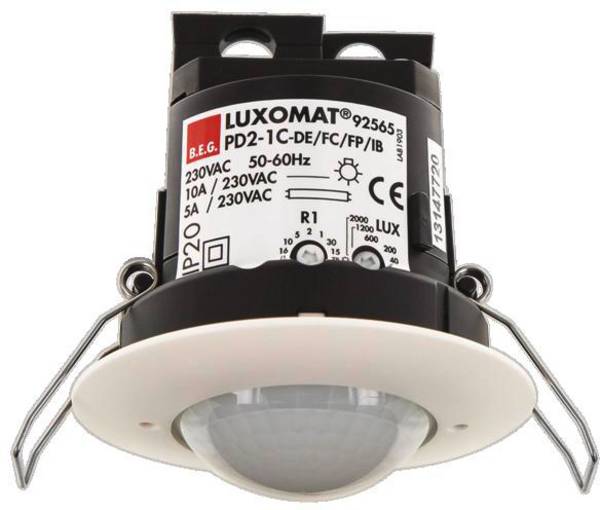

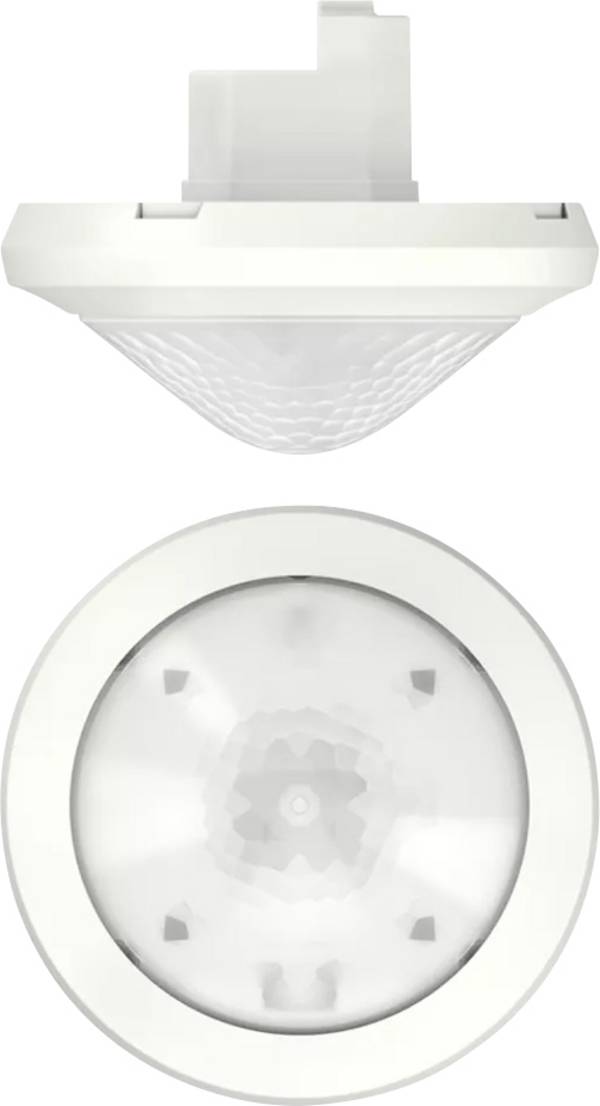

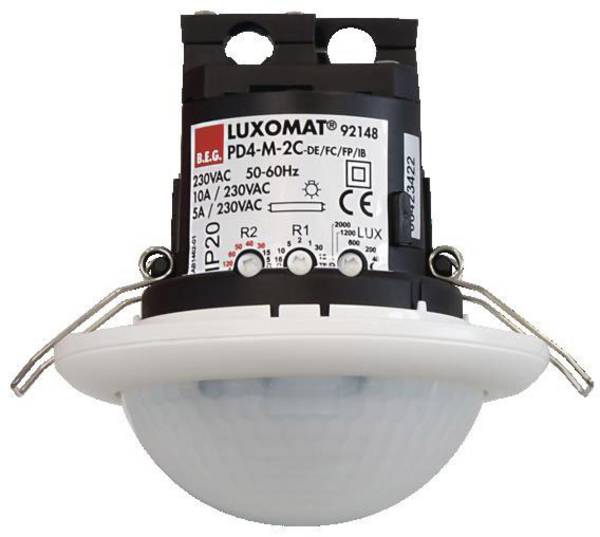

Les détecteurs de présence sont plus sensibles que les autres détecteurs de mouvement, car ils doivent détecter lorsqu'une personne se trouve dans la zone de détection mais ne se déplace pas beaucoup. Les détecteurs de présence enregistrent souvent des différences de température entre la température corporelle de la personne et l'environnement environnant et sont donc conçus comme des capteurs PIR.

Les détecteurs de présence sont souvent utilisés pour la commande de la lumière dans les bureaux et dans d'autres endroits où les personnes se trouvent en permanence, par exemple sur les terrasses ou dans les caves.



Système de détection d'intrusion/surveillance vidéo

Le détecteur de mouvement s'éteint sans source de chaleur après une durée définie


Les systèmes de détection d'intrusion commutent soit un signal d'alarme audible, soit transmettent électriquement une alarme si vous détectez un mouvement comme un événement déclencheur. Souvent, plusieurs méthodes de détection de mouvement sont utilisées simultanément pour la protection contre les intrusions afin de réduire les risques de fausses alarmes.

Par exemple, une combinaison possible est celle des ondes ultrasoniques pour la détection de mouvements et une détection de température supplémentaire pour s'assurer qu'il s'agit d'intrus humains.

Pour la reconstruction ultérieure des événements, les installations complexes de plusieurs capteurs de messages disposent parfois d'une mémoire d'alarme qui mémorise le capteur qui a déclenché d'abord et dans quel ordre d'autres appareils du groupe de signalisation ont été activés. Cela permet de comprendre le chemin du cambrioleur.

Notre Conseil pratique : protection du détecteur de mouvements

Le système anti-sabotage est important pour le choix des détecteurs de mouvement qui doivent être utilisés pour la protection contre les intrusions. Cela peut être assuré par exemple par un boîtier non facile à ouvrir et difficilement destructible. En outre, les détecteurs de mouvements pour la protection contre les intrusions dans les zones présentant des exigences de sécurité élevées ont une détection de couverture qui déclenche une alarme spéciale, par exemple en cas de suspension de la caméra, de pulvérisation de peinture, etc. . La VdS BACKessversicherung GmbH, issue de la V erband d er S acherverer, fournit des directives pour les systèmes d'alarme anti-intrusion, comme le TÜV en tant qu'institut privé. Les exigences et méthodes de test courantes sont disponibles gratuitement sur Internet.



QU'y a-t-il à observer lors de la sélection des détecteurs de mouvement ?

Pour choisir un détecteur de mouvements adapté, vous devez vous poser quelques questions à l'avance :


Que doit reconnaître le détecteur de mouvement ?

Les détecteurs de mouvement utilisent différents modes de fonctionnement (voir ci-dessus). Les détecteurs de mouvement les plus utilisés fonctionnent avec des capteurs PIR qui détectent les différences de température. Le type de détecteur de mouvement dépend de la détection d'animaux et de moteurs de voitures ou d'objets en mouvement (sans température corporelle). L'onde électromagnétique, les capteurs à ultrasons et la technique de la caméra peuvent détecter plus d'événements. Cependant, une sensibilité élevée est également un risque de déclenchement intempestif.



Où installer le détecteur de mouvement ?

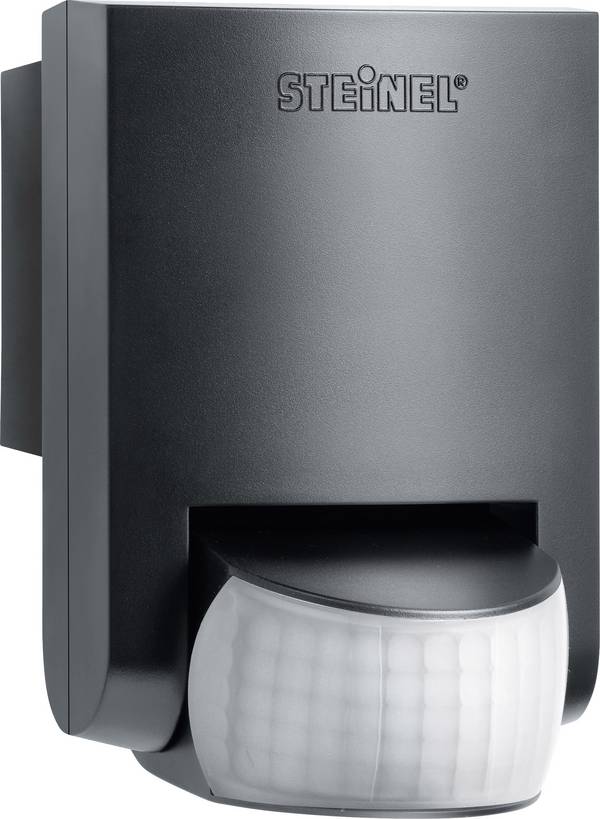

Il existe des différences générales entre les détecteurs de mouvement qui conviennent pour l'intérieur et ceux pour l'extérieur. Les détecteurs de mouvement pour l'extérieur sont résistants aux intempéries. De plus, les capteurs crépusculaire pour l'extérieur sont plus sensibles pour pouvoir s'adapter à des conditions météorologiques difficiles. Dans les intérieurs humides, pour des raisons de sécurité, vous devez également installer un détecteur de mouvement étanche pour l'extérieur.

L'angle de détection et la portée du détecteur de mouvement sont également essentiels. Ces deux critères définissent les zones que le détecteur de mouvement peut couvrir lors de la numérisation de son environnement. Attention : chaque obstacle réduit la portée de la zone de détection. Dans des rapports étroits, les détecteurs de mouvement avec un petit angle de détection sont souvent suffisants. Pour la surveillance de grandes pièces, il existe des détecteurs de mouvement à 360° pour le montage au plafond, mais la portée doit impérativement s'étendre jusqu'au sol. Dans les pièces de grande hauteur, les détecteurs de mouvement sont recommandés pour le montage mural. Les détecteurs de mouvements à ultrasons sont parfaitement adaptés aux zones inclinées, car les ondes ultrasonores peuvent également s'étendre autour du coin, c'est-à-dire au-devant de l'obstacle.

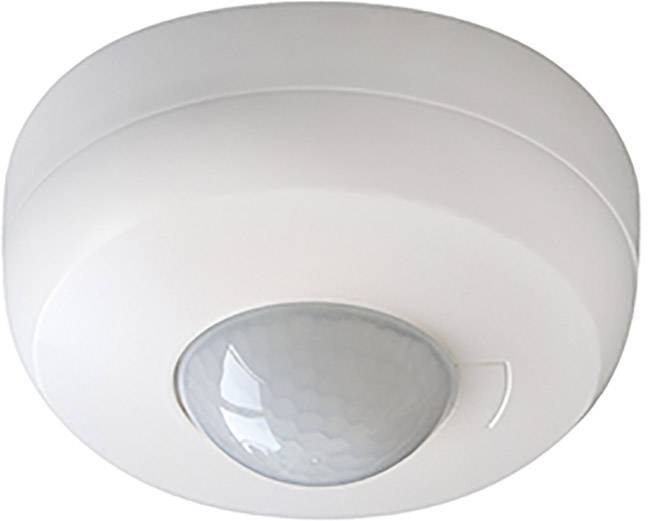

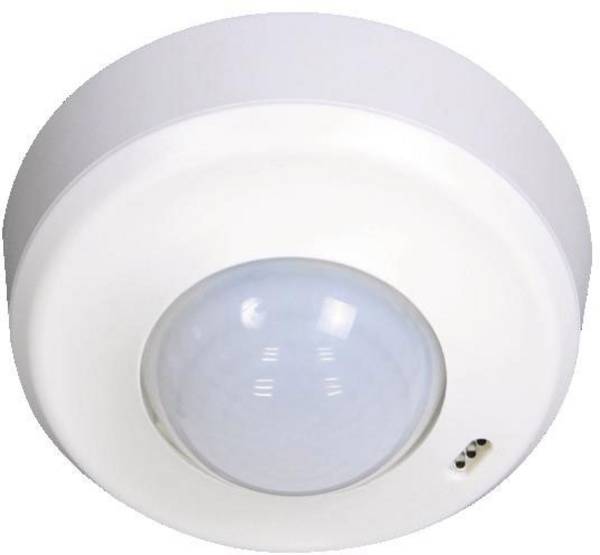

Il existe des variantes en saillie et encastrées ainsi que des détecteurs de mouvement pour le montage au plafond et le montage mural. En outre, une structure peut servir à soulever le détecteur de mouvement du mur pour augmenter l'angle de détection

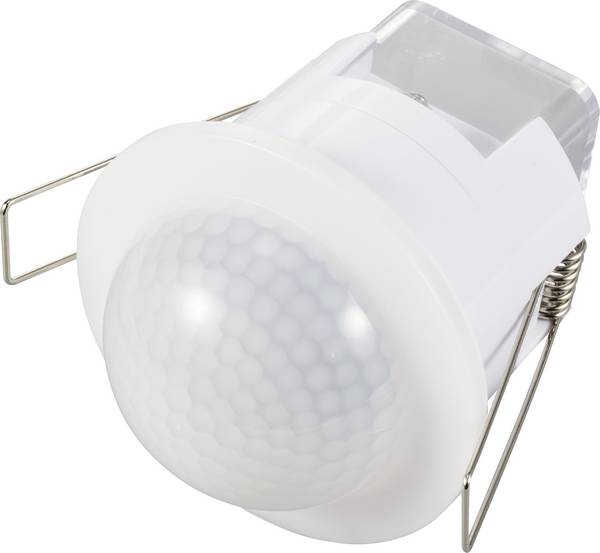

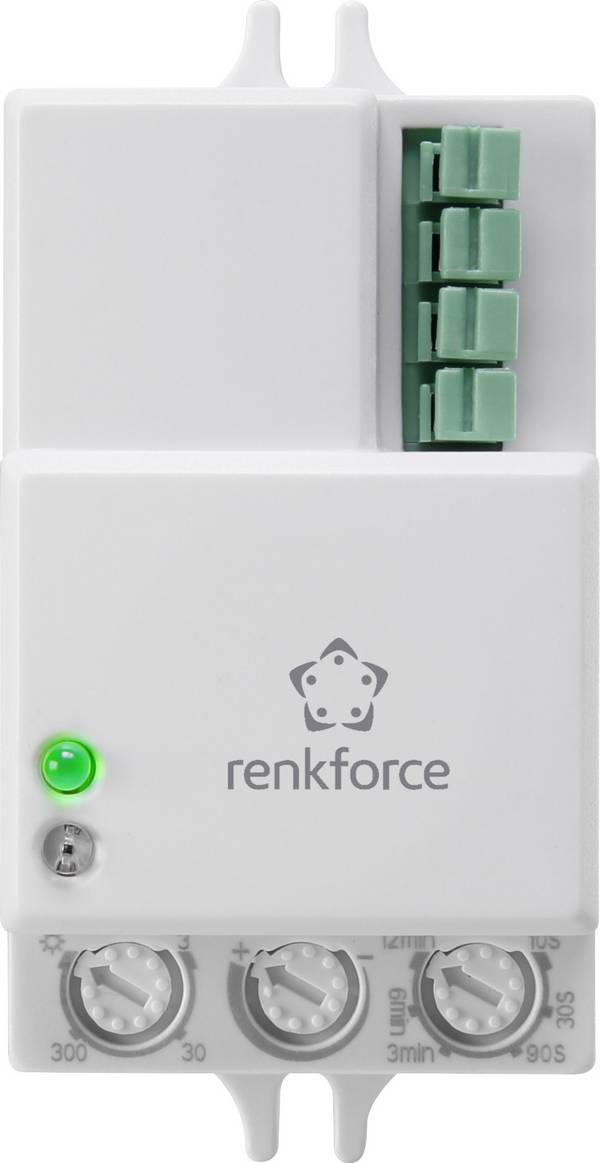

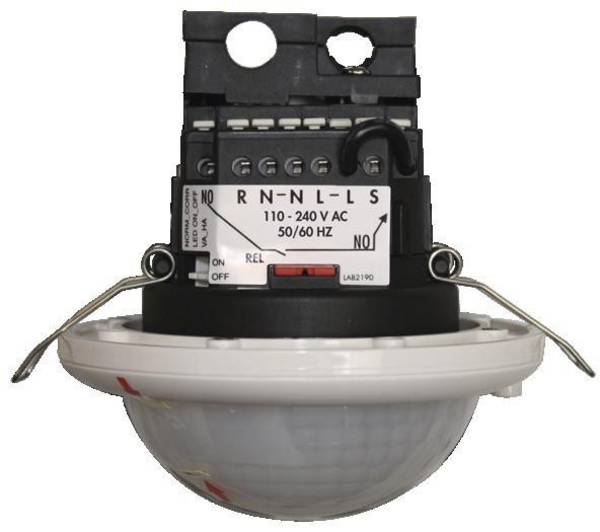

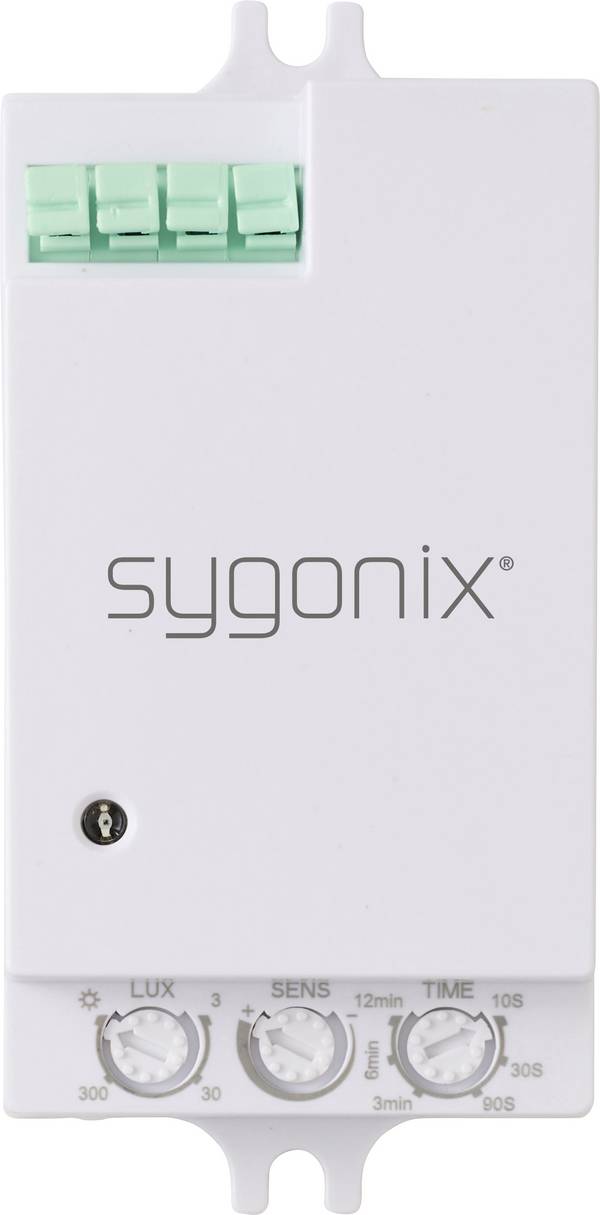

Détecteur de mouvements haute fréquence pour plafond avec angle de 360°



Quelles lignes doivent être installées pour l'alimentation et la connexion d'appareils au détecteur de mouvement ?

Connecteur intermédiaire avec capteur de mouvement pour allumer d'autres appareils

D'une part, le détecteur de mouvement doit naturellement être alimenté en énergie. Il existe différentes variantes. Certains détecteurs de mouvement fonctionnent avec des piles, de sorte que la nécessité d'une prise de courant à proximité du détecteur de mouvement ou l'installation de câbles pour l'alimentation électrique n'est plus nécessaire.

D'autres connexions électriques sont nécessaires pour la transmission de signaux sur les appareils raccordés. Il s'agit en général de câbles fixes. Le détecteur de mouvement sans fil avec transmission sans fil entre le détecteur de mouvement et l'appareil connecté est une alternative moderne. Il est parfois possible d'activer des détecteurs de mouvement installés à l'aide d'une télécommande (de-).

Les détecteurs de mouvement conçus comme une prise intermédiaire sont une solution pratique pour les défis que vous avez relevés. Ici, le détecteur de mouvement est inséré comme intermédiaire dans une prise de courant existante, en plus de brancher les appareils à commander.



La personne doit-elle se rappeler dans la zone de détection qu'elle a été détectée par un détecteur de mouvement ?

Pour la plupart des applications des détecteurs de mouvement, il est important que la personne approchant se rende compte qu'elle a été détectée par un capteur. Avec la commande automatique de l'éclairage, il est même évident que les lampes ne peuvent pas avoir été activées par un appareil fantôme.

Pour les scénarios d'utilisation liés à la sécurité, il est souvent fait appel à des détecteurs de mouvement dissimulés qui ne permettent que des fonctions d'alarme silencieuse. Ces appareils ne doivent pas être détectés par des intrus. Les voyants LED et les câbles ouverts indiquent aux auteurs la présence d'un détecteur de mouvement. Si le détecteur de mouvement n'est pas visible même lors d'une observation plus précise, accédez à un modèle avec des ondes électromagnétiques ou ultrasonores invisibles qui pénètrent par un cache tel qu'une image ou un rideau.

Pour plus de sécurité, vous pouvez également envisager la détection de mouvement cachée avec des capteurs radar.
