Electrovannes

• Que sont les électrovannes ?

• Comment fonctionnent les électrovannes ?

• Où sont utilisés les électrovannes ?

• Quels sont les électrovannes disponibles chez Conrad ?

• FAQ - que faut-il observer lors des travaux sur et avec des électrovannes ?

Les électrovannes utilisent la force des électroaimants pour ouvrir ou fermer les vannes. Cela permet de contrôler le débit de milieux liquides et gazeux. Le milieu à contrôler est toujours séparé de la commande.

Par dérogation à l'utilisation de la force magnétique d'une bobine à courant continu, Conrad propose également dans cette catégorie des vannes où la commande est entraînée par des gaz ou des liquides.

Un autre type d'entraînement est réalisé avec des servomoteurs, de sorte que non seulement les États de la vanne peuvent être contrôlés « vers » et « vers », mais également un dosage du milieu contrôlé est possible.

Les vannes portent des désignations « voies » qui décrivent le nombre de voies de commande disponibles : « 2/2 » signifie « haut » ou « haut », comparable à un tiroir dans le cours d'eau. La sortie 3/2 offre une sortie alternative lorsque la première sortie est fermée.

Vannes à commande directe

L'électroaimant induit est directement relié à l'élément d'étanchéité. Lorsque l'électroaimant est éteint, un ressort de pression maintient la soupape fermée. Pour ouvrir la vanne, l'élément d'étanchéité doit être retiré du siège de la vanne uniquement par l'entraînement électromagnétique.

Vannes pilotées

Les vannes de ce type nécessitent une différence de pression de fonctionnement pour l'ouverture et la fermeture. La pression minimale est indiquée dans la fiche technique. L'entraînement ne remplit ici qu'une fonction pilote qui décharge l'élément d'étanchéité principal (membrane ou piston). La pression du support soulève le joint principal. Ainsi, les petits aimants peuvent contrôler des pressions élevées.

Vannes à commande forcée

Une combinaison de vannes commandées par commande directe et pilotée, permettant à l'entraînement d'ouvrir et de fermer la vanne même sans l'aide d'une pression différentielle.

Vannes commandées par pression

Les vannes de ce type sont commandées par une vanne pilote séparée et peuvent commander des températures élevées, de grandes pressions, des milieux sales ou agressifs avec un milieu de commande propre.

Où sont utilisés les électrovannes ?

Il n'existe pas de domaine technique dans lequel les vannes (magnétiques) ne sont pas utilisées. On peut citer ici les centrales électriques, les industries de production et de transformation du pétrole, de la chimie et du gaz, les systèmes de chauffage, de climatisation et d'échappement dans les véhicules, la gestion de l'eau et des eaux usées dans les wagons de chemin de fer, les technologies environnementales et les industries des boissons et des aliments.

Boîtier :

Le matériau utilisé pour le boîtier par lequel le fluide à contrôler s'écoule a un impact important sur les températures possibles, la pression maximale possible et le type de support. Il peut être choisi entre l'acier inoxydable, le laiton, le PVC, le PVDF, le polyamide, le polysulfure de phénylène et le polypropylène.

Matériau d'étanchéité

Le joint assure une fermeture fiable entre le siège de soupape et l'élément de blocage. Le matériau utilisé dépend essentiellement du milieu à contrôler.

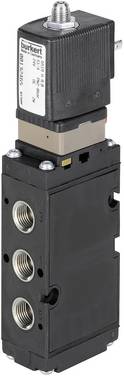

• Vanne pneumatique à commande directe

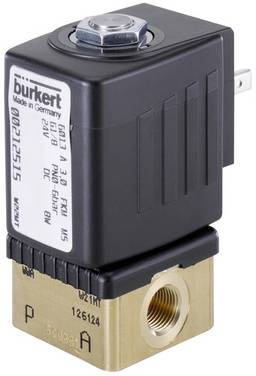

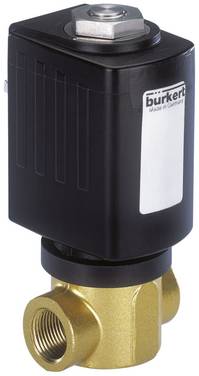

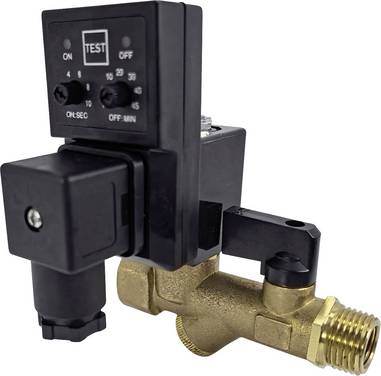

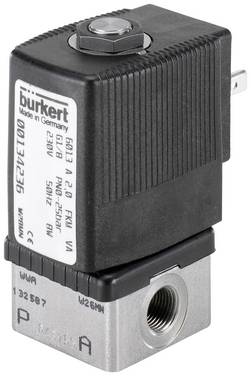

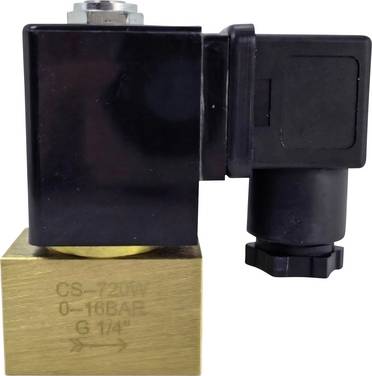

• Vanne à commande directe
• Vanne à commande d'air
• Vanne pneumatique à commande mécanique
• Vanne commandée par servo

Pression de fonctionnement max./min.
De 0,2 à 100 bar maximum et de -1 minimum (dépression) à 0,5 bar.
Fonction max. / min. La température du support
peut être sélectionnée individuellement dans une plage totale de -40 à +180 degrés Celsius.

Fonction

Distingue les vannes 2/2 et 3/2 voies.

Raccordement

Montre tous les raccords à manchon dans les dimensions standard.

Tension de fonctionnement

Cette tension va de 12 V DC à 24 V AC/DC à 110 / 230 V AC. La tendance va à l'alimentation en faible tension.

Pointe moyenne

La possibilité de sélection la plus importante après des milieux agressifs, neutres ou légèrement sales, ainsi que des gaz (neutres) et des liquides neutres, propres et sales.

Particularités:

Affiche les possibilités de raccordement avec bride ou manchon.
