 Informations utiles sur les générateurs de fonctions

  • Was a fonctionnelle-générateur?

  • Quelles sont les versions et les types de générateurs de fonctions ?

  • Critères d'achat des générateurs de fonctions - à quoi s'agit-il ?

  • Conclusion : comment acheter le générateur de fonctions adapté

  • Accessoires pour générateurs de fonctions :

Générateur de fonctions


Was a fonctionnelle-générateur?

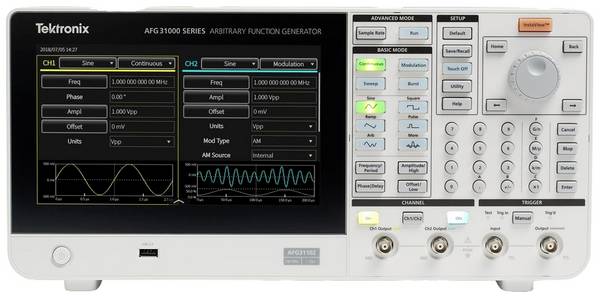

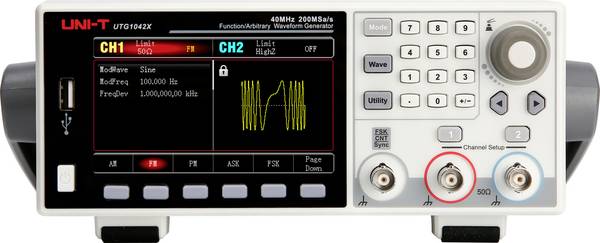

Les générateurs de fonctions génèrent des signaux électriques périodiques de différentes formes d'ondes. Les plus connus sont les signaux sinusoïdaux, rectangulaires, triangulaires et de rampe. Les générateurs de fonctions arbitraires permettent en outre de définir n'importe quelle forme de signal. Ces signaux de sortie sont réglables en amplitude et en fréquence, avec des amplitudes TTL et CMOS courantes pour les appareils courants, qui peuvent encore être appliqués avec une tension de compensation DC positive ou négative de quelques volts. La gamme de fréquences commence généralement pour les fractions d'un Hertz et s'étend jusqu'à la gamme de fréquences à trois chiffres pour les appareils de haute qualité. Une fonction de balayage, également appelée Wobbler, permet de moduler de manière cyclique la forme d'onde réelle entre deux valeurs limites fixes. Si une entrée correspondante est disponible, le signal de base peut également être modulé en utilisant un signal externe.

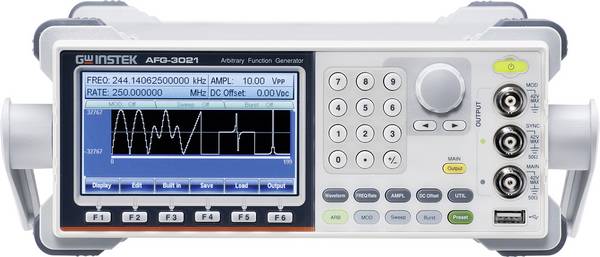

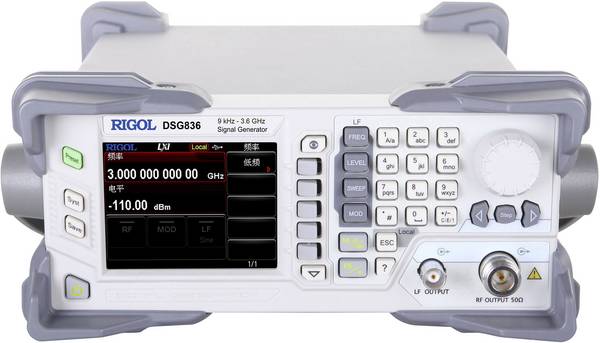

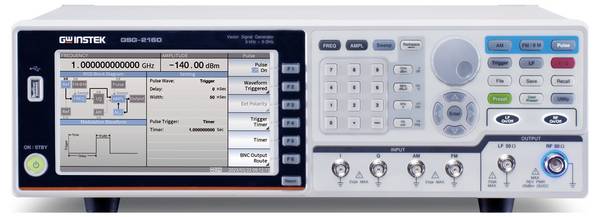

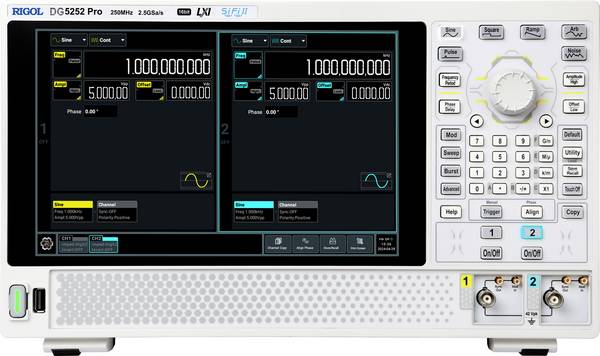

Les générateurs de fonctions RF spéciaux couvrent des plages de fréquences plus élevées jusqu'à la gamme Gigahertz. Les générateurs de fonctions sont utilisés pour le développement et le test de circuits électroniques, ainsi que pour le réglage en service et pour le contrôle de l'entrée des marchandises.



Quelles sont les versions et les types de générateurs de fonctions ?

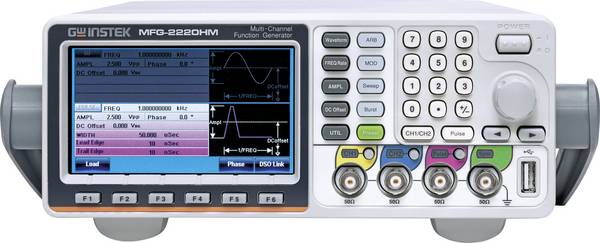

En principe, on distingue entre les appareils autonomes équipés de commandes et d'un écran propre et les générateurs de fonctions USB sous forme de boîte pour le raccordement au PC. Ces derniers ne disposent pas de commandes d'affichage et de commande, mais sont entièrement équipés d'un logiciel PC fourni. Seules les connexions pour les entrées de mesure et les sorties de signal ont un commun avec leurs homologues de type conventionnel. Un avantage par rapport aux appareils peu coûteux de type classique sans interface est obtenu grâce à une utilisation confortable et claire sur le moniteur PC ou l'ordinateur portable. De plus, les générateurs de fonctions arbitraires peuvent être éditées de manière relativement confortable et enregistrées pour de futures applications. En revanche, pour les générateurs de fonctions autonomes, les interfaces et les logiciels sont souvent des options à prix élevés ou ne sont disponibles de série que pour les appareils mieux équipés.

En revanche, l'absence de commandes « adaptées » sous forme de boutons et de boutons peut compliquer l'utilisation sur le poste d'essai ou au moins exiger une phase d'introduction et de changement de l'opérateur. Si plusieurs appareils de mesure USB doivent être commandés simultanément via un PC, la visualisation simultanée et l'utilisation peuvent être rapidement claires. Certains générateurs de fonctions disposent également d'un compteur de fréquence intégré. Il permet une mesure précise de la fréquence des signaux externes et un contrôle précis de la fréquence de sortie. De même, des générateurs de fonctions mobiles sont disponibles en format de poche, fonctionnant sur batterie ou sur batterie. Cependant, dans la gamme de puissance et de confort, ces derniers sont limités et leur qualité de signal généralement limitée les recommande pour des exigences simples.



Critères d'achat des générateurs de fonctions - à quoi s'agit-il ?



En plus de choisir un type de construction particulier, la plage de fréquences à couvrir est le critère de sélection le plus important. En outre, si l'appareil doit avoir une ou deux sorties de signal et si les niveaux de signal disponibles sont suffisants.

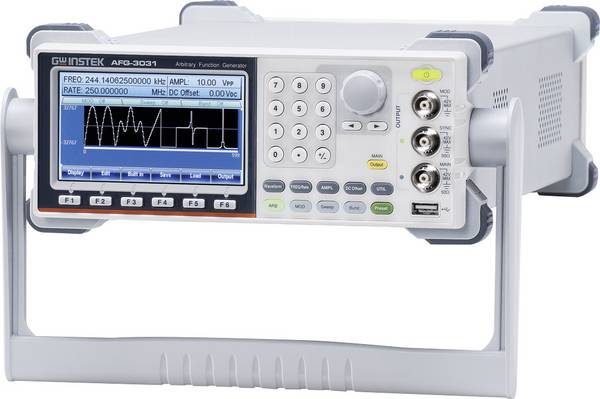

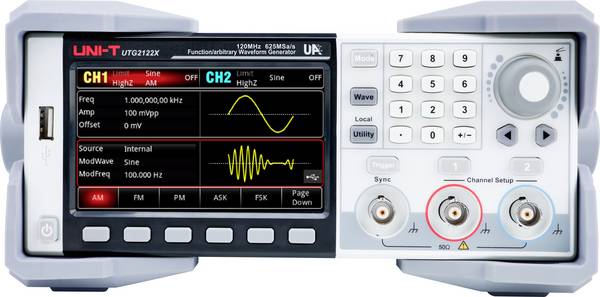

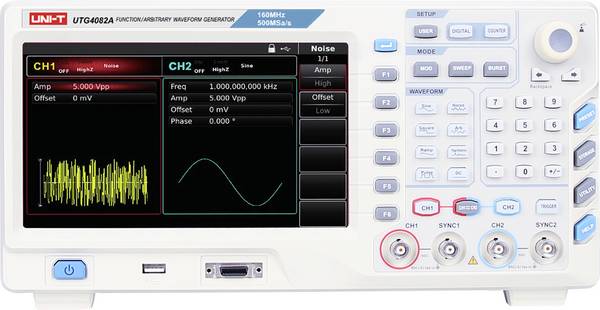

Pour les applications audio, il est pratique lorsque le générateur de fonctions peut fournir du bruit blanc ou rose. Si les formes d'onde standard intégrées ne suffisent pas, vous aurez besoin d'un générateur de fonction arbitraire. Celui-ci peut émettre presque n'importe quelle forme de signal définie de manière autonome et souvent fournir des séquences entières de formes d'onde et de rampes différentes. Pour une qualité de signal élevée, veillez à ce que le facteur de distorsion soit faible et que les valeurs de gigue soient faibles. Important pour les signaux arbitraires : taux d'échantillonnage, résolution arbitraire et longueur maximale du signal.

Si le générateur de fonctions doit être intégré dans un système de test, une interface appropriée est nécessaire. En plus de l'interface USB connue, vous trouverez des interfaces professionnelles IEEE-488 (GPIB) et RS-232. Les entrées pour les signaux de déclenchement externes et la modulation sont également utiles ici. De nombreux fabricants proposent des solutions de montage 19 pouces was facilitant l'installation dans un rack approprié.

Si le générateur de fonctions est un appareil calibré, il est conseillé de veiller à ce que le générateur de fonctions considéré soit étalonné selon la norme d'étalonnage correspondante, par exemple ISO ou DAkkS. Une bonne ergonomie de l'utilisateur est importante, des commandes clairement structurées et un écran facile à lire.

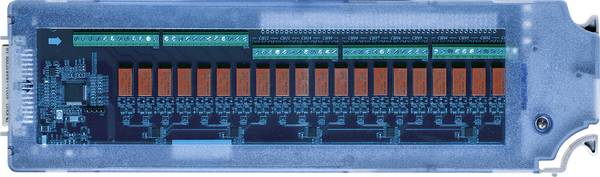

Une structure modulaire est toujours avantageuse si les exigences peuvent évoluer au fil du temps. Certains fabricants proposent de nombreuses options de mise à niveau sous forme de modules d'interface, de mises à niveau arbitraires et d'augmentations de largeur de bande. Cela peut rendre inutile un nouvel achat coûteux si l'appareil existant peut être mis à niveau en conséquence.



Conclusion : comment acheter le générateur de fonctions adapté

Calculez encore une certaine réserve de sécurité par rapport à la fréquence maximale requise. La qualité du signal diminue généralement de manière significative, plus on approche de la fréquence maximale du générateur de fonctions. Seuls les appareils haut de gamme fournissent des signaux aussi propres que les fréquences basses, même dans leurs limites. Autrement, le facteur de distorsion augmente considérablement et, en particulier pour les signaux rectangulaires, la durée limitée de montée et de descente du signal se fait sentir par des flancs de plus en plus « enraflés ».

Si vous travaillez plus souvent avec des formes d'onde à créer vous-même (fonctions arbitraires), il est important que le logiciel PC soit fourni dans la mesure du possible et que le générateur de fonctions dispose d'une prise USB qui permet de transférer facilement les nouvelles formes d'onde via une clé USB. Cela permet en outre de remplacer des configurations déjà créés sous plusieurs appareils du même type et la création et l'édition de signaux arbitraires par logiciel est généralement beaucoup plus simple et plus confortable qu'avec l'éditeur intégré sur l'appareil. Un nombre suffisant d'emplacements de mémoire pour des formes d'onde et des séquences supplémentaires dans l'appareil permet d'éviter une suppression et un réenregistrement en permanence.

Si vous avez besoin d'un compteur de fréquence, un générateur de fonctions avec fonction de compteur de fréquence intégrée peut dans de nombreux cas rendre inutile l'achat de cet appareil supplémentaire.

Un bon service est important : les utilisateurs professionnels en particulier peuvent difficilement renoncer à un appareil de mesure nécessaire lorsqu'une réparation ou un étalonnage est en attente. Les fabricants connus ont en général des centres de service qui exécutent ces services rapidement et de manière fiable.



Accessoires pour générateurs de fonctions :

Calculez encore une certaine réserve de sécurité par rapport à la fréquence maximale requise. La qualité du signal diminue généralement de manière significative, plus on approche de la fréquence maximale du générateur de fonctions. Seuls les appareils haut de gamme fournissent des signaux aussi propres que les fréquences basses, même dans leurs limites. Autrement, le facteur de distorsion augmente considérablement et, en particulier pour les signaux rectangulaires, la durée limitée de montée et de descente du signal se fait sentir par des flancs de plus en plus « enraflés ».

Si vous travaillez plus souvent avec des formes d'onde à créer vous-même (fonctions arbitraires), il est important que le logiciel PC soit fourni dans la mesure du possible et que le générateur de fonctions dispose d'une prise USB qui permet de transférer facilement les nouvelles formes d'onde via une clé USB. Cela permet en outre de remplacer des configurations déjà créés sous plusieurs appareils du même type et la création et l'édition de signaux arbitraires par logiciel est généralement beaucoup plus simple et plus confortable qu'avec l'éditeur intégré sur l'appareil. Un nombre suffisant d'emplacements de mémoire pour des formes d'onde et des séquences supplémentaires dans l'appareil permet d'éviter une suppression et un réenregistrement en permanence.

Adapté aux prises de raccordement des générateurs de fonctions, les cordons de mesure blindés et les jeux de cordons de mesure sont disponibles dans différentes versions et longueurs. De même, les adaptateurs RF, les résistances de terminaison et de passage ainsi que les atténuateurs. En fonction du fabricant et du type, différentes options d'équipement sont également disponibles pour la mise à niveau.
