Conseils

Que ce soit pour les professionnels du bâtiment ou les bricoleurs amateurs, poser, fixer, tapisser ou encore carreler n’est pas toujours facile, le niveau à bulle est donc l’outil indispensable à tout bricoleur qui se respecte. Les niveaux à bulle sont encore très utilisés sur les chantiers mais grâce à la technologie et aux avancées technologiques réalisées dans le domaine de l’outillage électroportatif, de nouveaux appareils de mesure sont arrivés sur le marché.

Ce texte a été traduit par une machine.

Informations utiles sur les appareils de nivellement

Les appareils de nivellement sont des instruments de mesure pour la détermination des différences de hauteur et d'angle. Les appareils de nivellement mesurent plus précisément que les balances à eau et sont particulièrement adaptés pour mesurer des distances plus longues. Pour plus d'informations sur les fonctions, les domaines d'application et les différentes versions, consultez notre guide.

  • Was a-t-on nivellement ?

  • Domaines d'application des appareils de nivellement

  • Quels sont les appareils de nivellement disponibles chez Conrad ?

  • Que devez-vous faire pour l'achat d'appareils de nivellement ?

  • Consignes de sécurité lors de la manipulation d'appareils de nivellement



Was a-t-on nivellement ?

Roue de mise à niveau

Les appareils de nivellement font partie de la technique de mesure et servent à mesurer les différences de hauteur et d'angle. Il est également possible de mesurer la distance, en fonction de l'équipement des niveleurs optiques.

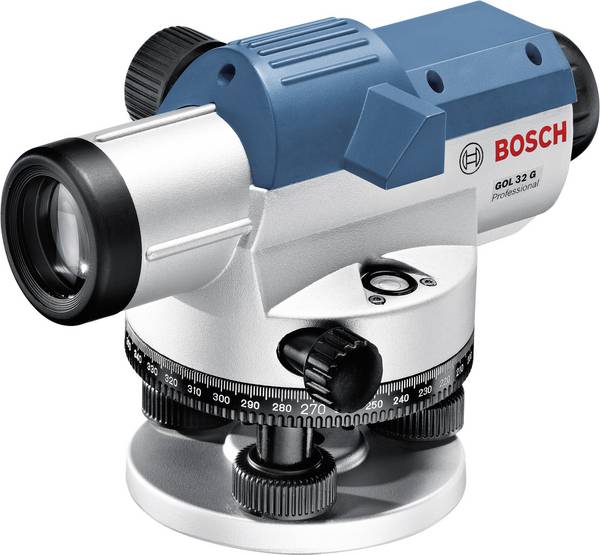

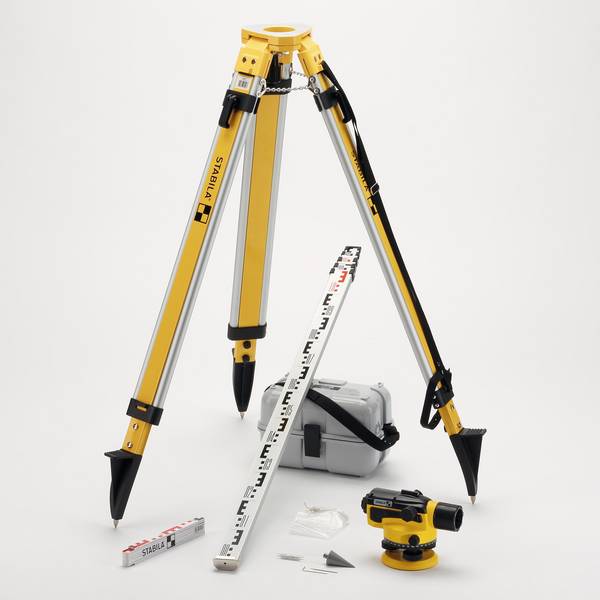

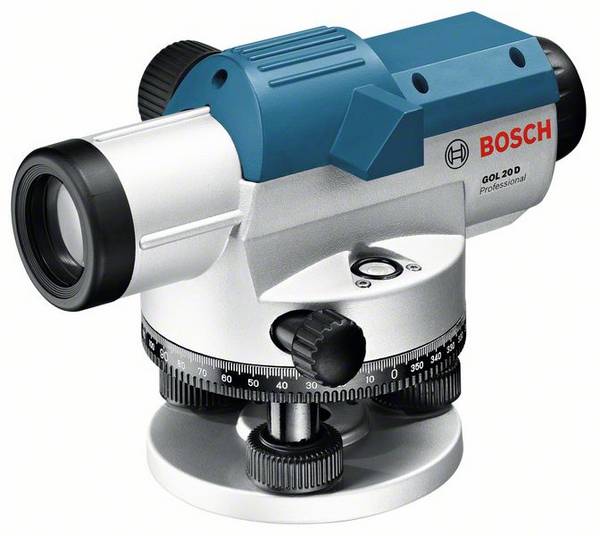

Les nivelées classiques sont composées d'un tube à distance dont l'optique est équipée de réticules, ce que l'on appelle la plaque croisée à barres. La vue arrière et préliminaire d'une plaque de mesure permet de déterminer la différence d'altitude entre les sites de la plaque de mesure.

La plupart des niveleux ont deux traits horizontaux courts au-dessus ou au-dessous de la ligne horizontale du centre de destination, à côté du réticule pour cibler le point cible. Ainsi, les distances peuvent être déterminées en utilisant la barre de mesure classique en lisant et en calculant ensuite à l'aide d'une formule.

En plus des plaques de mesure, des marques propres (par exemple, la « couche de mesure ») sont utilisées aux endroits à mesurer pour mesurer les différences de hauteur et pour définir des inclinaisons pour l'insertion de la table de pente. De même, des mesures d'angle très précises peuvent être effectuées avec les cercles d'horizon sur l'appareil.

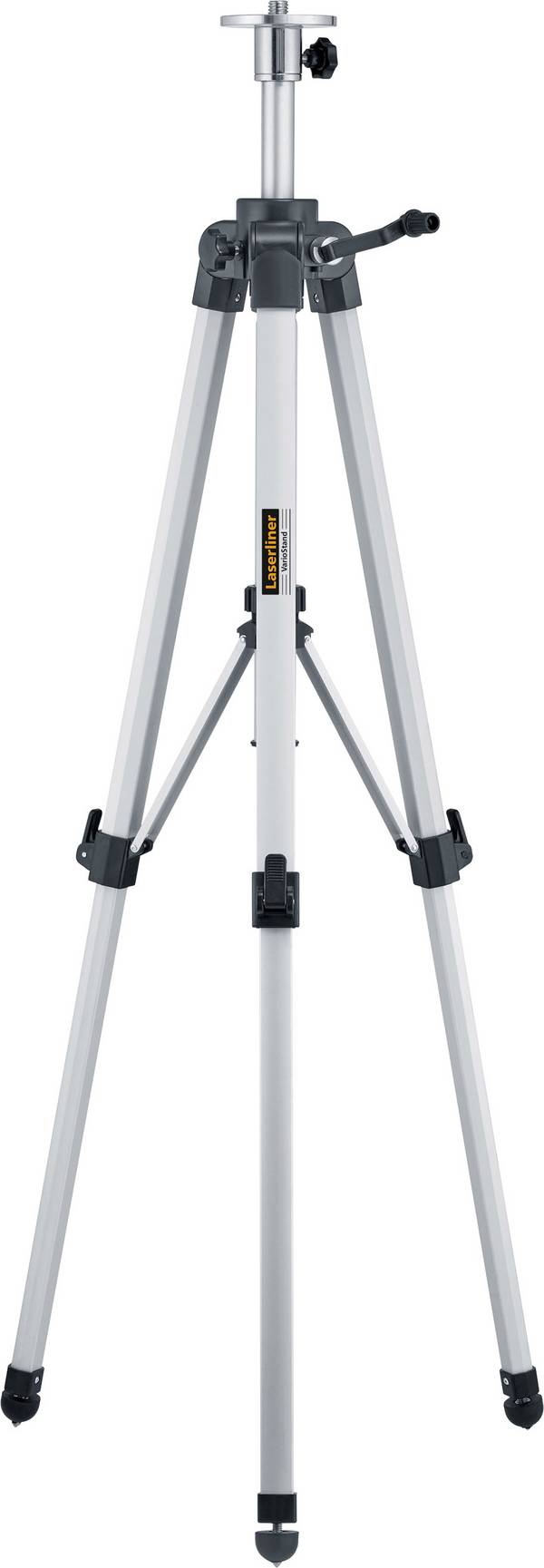

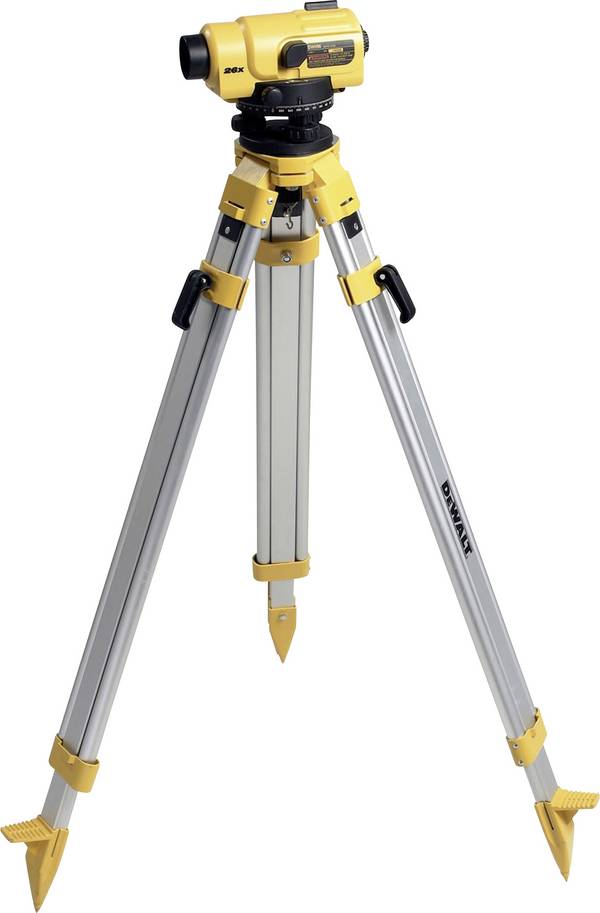

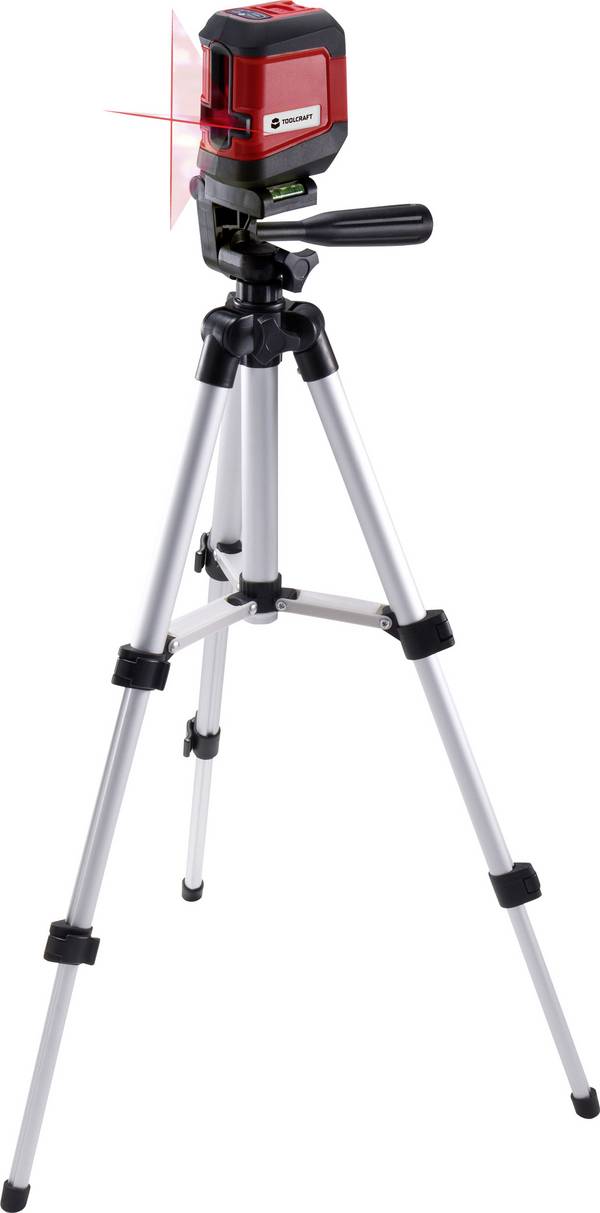

Pour une utilisation, l'instrument est monté sur un trépied. Des accessoires tels que des libellules sont montés sur l'appareil pour le réglage.

Les appareils de nivellement se caractérisent par une très grande précision, qui dépasse par exemple de loin les possibilités d'un wage à eau - à condition qu'ils soient utilisés de manière appropriée.

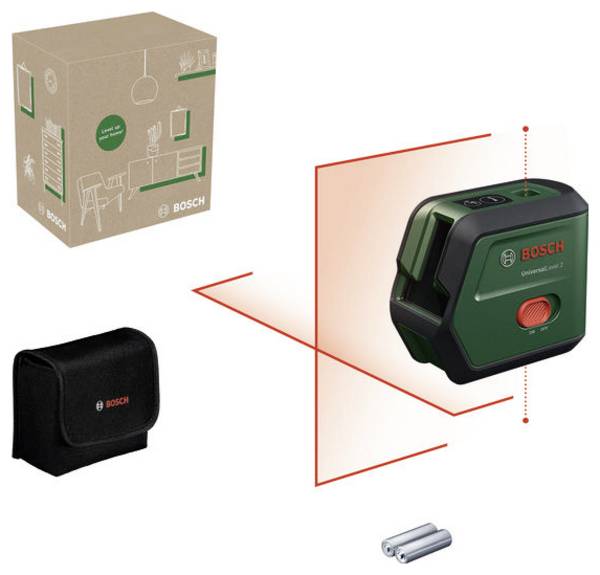

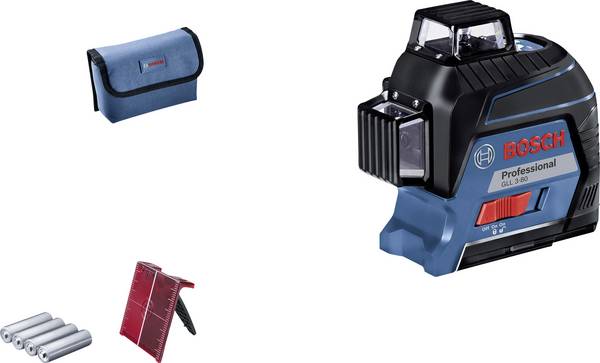

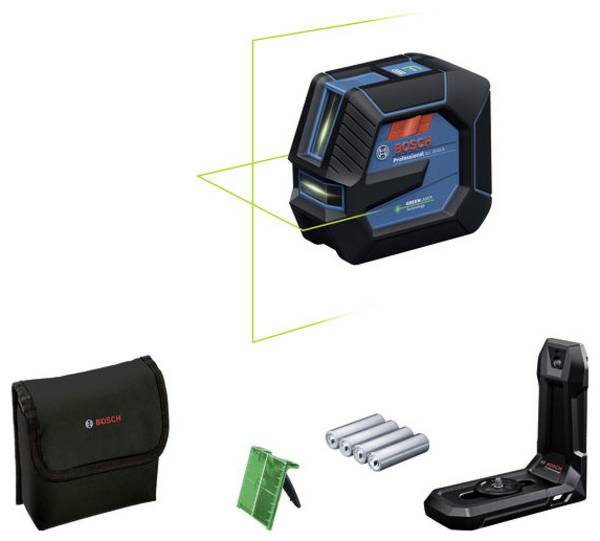

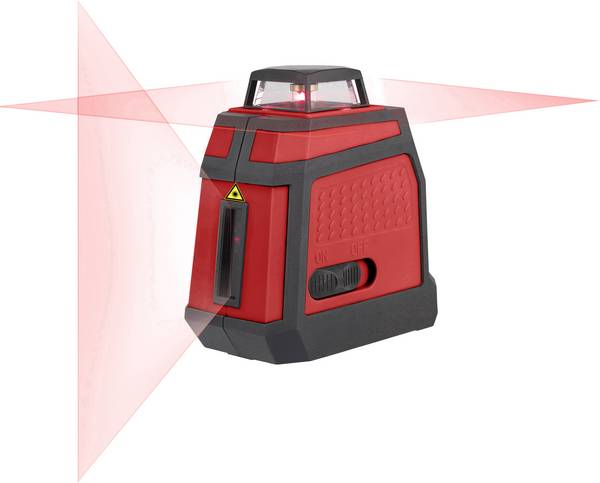

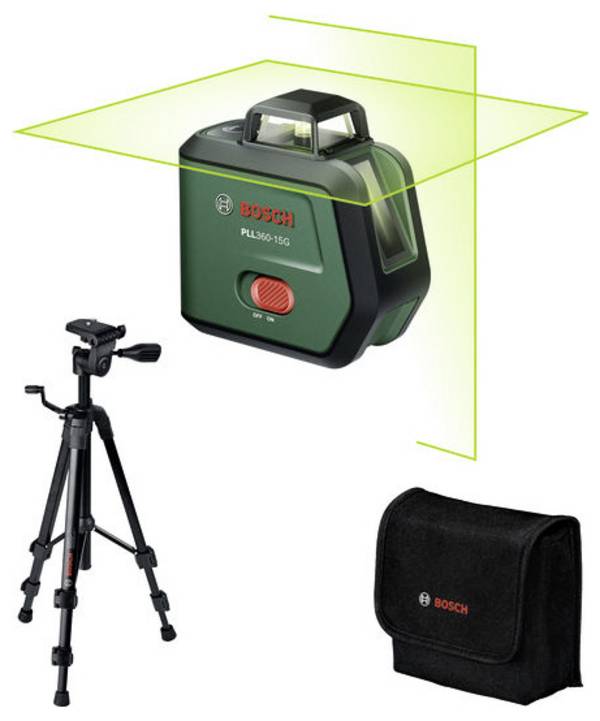

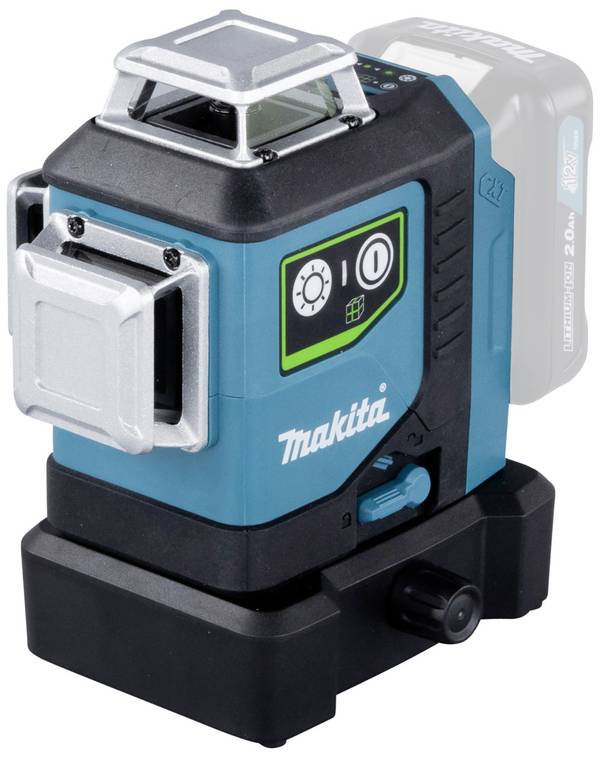

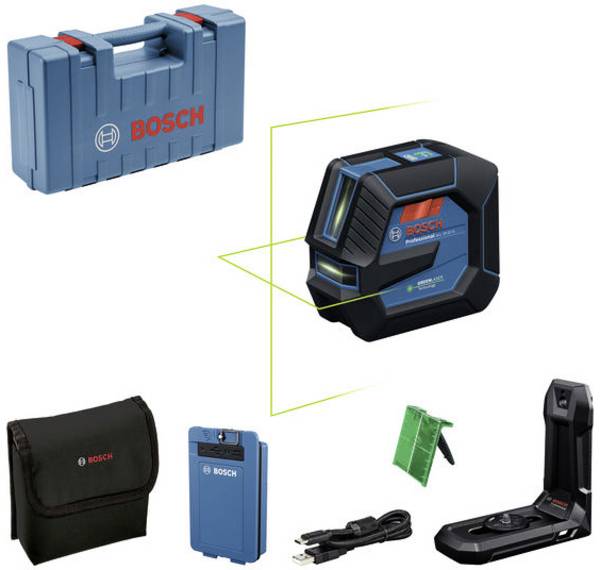

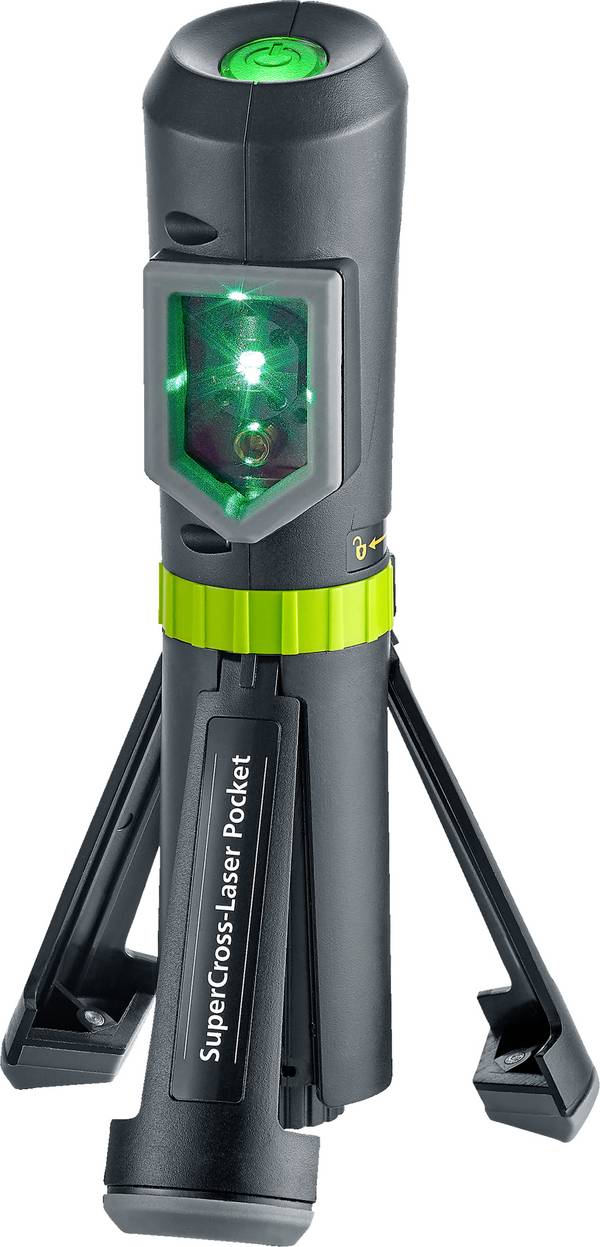

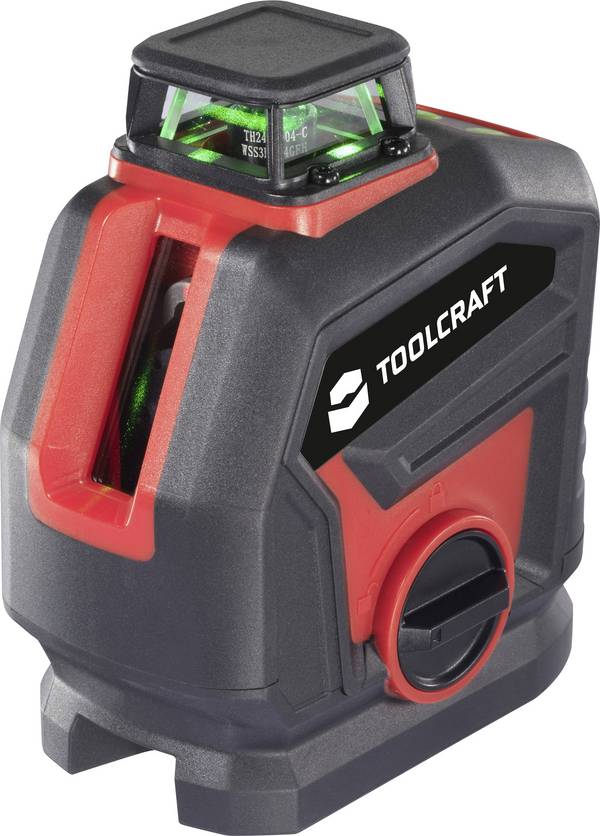

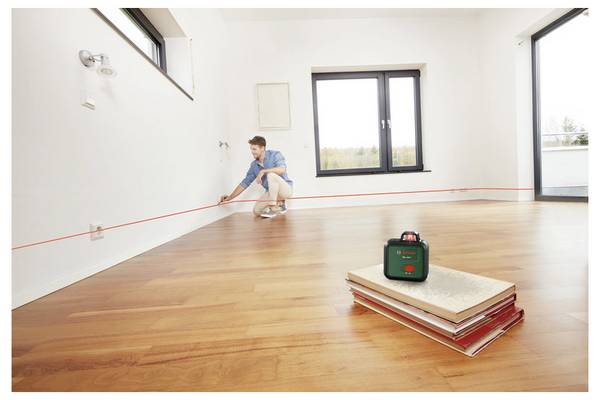

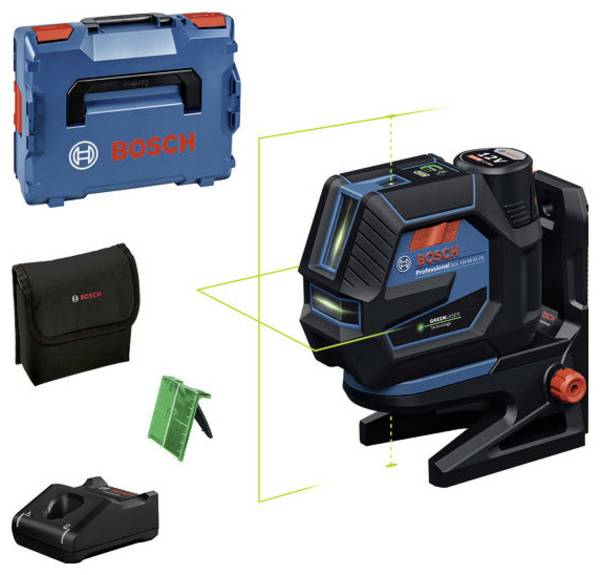

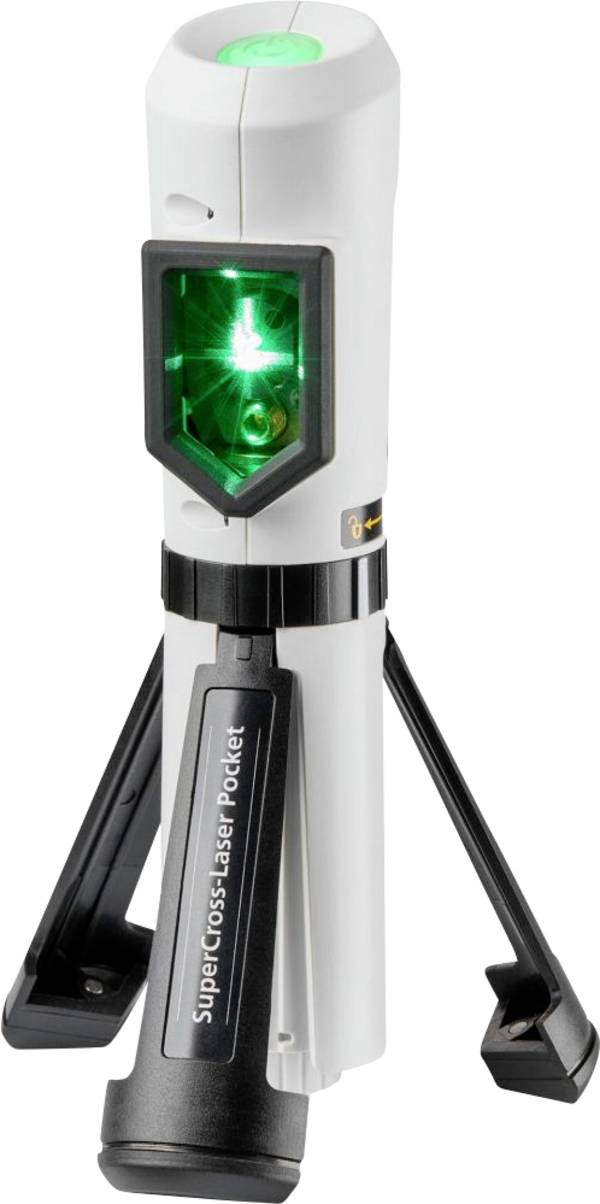

En plus de l'appareil de nivellement optique classique, une multitude de dispositifs de mesure basés sur le laser ont été mis en place, offrant davantage de possibilités en termes de dimensions et de portée.

Un appareil de nivellement numérique est lui-même à l'horizon, à la lecture et à l'enregistrement - techniquement une combinaison d'appareil de nivellement et d'appareil photo numérique. Le rayon cible est séparé en lumière infrarouge et visible dans un cube de particules. La lumière infrarouge atteint la puce CCD et la lumière visible arrive sans problème au spectateur. La plaque de mesure est comparable à un code-barres dont l'image est comparée à l'une des images enregistrées dans l'appareil. En cas de correspondance, la valeur enregistrée est sortie numériquement, apparaît sur l'écran et est disponible pour une évaluation numérique.

Les appareils de nivellement à base de laser sont très précis et relativement faciles à manipuler.



Domaines d'application des appareils de nivellement

Les appareils de nivellement sont utilisés dans la technique de mesure pour mesurer les différences de hauteur et d'angle. Il est possible de créer des surfaces horizontales ou des pentes définies, ainsi que de mettre en place des structures (fondations) ou des machines. Les appareils de nivellement sont nécessaires pour la construction à sec, la construction au sol et l'escalier, ainsi que pour les travaux de charpentier et pour l'installation de gaz et d'eau. Mais même lors des travaux de construction, de la collecte des données de stock sur les surfaces et les bâtiments, des contrôles de qualité et des travaux de forage et de démolition, le nivellement est un outil indispensable.



Quels sont les appareils de nivellement disponibles chez Conrad ?

Notre boutique en ligne propose différents appareils de nivellement, conçus en partie pour des tâches de mesure spécifiques et qui combinent parfois plusieurs possibilités de mesure. Vous pouvez sélectionner des appareils de nivellement chez nous en fonction des éléments suivants :

Catégorie

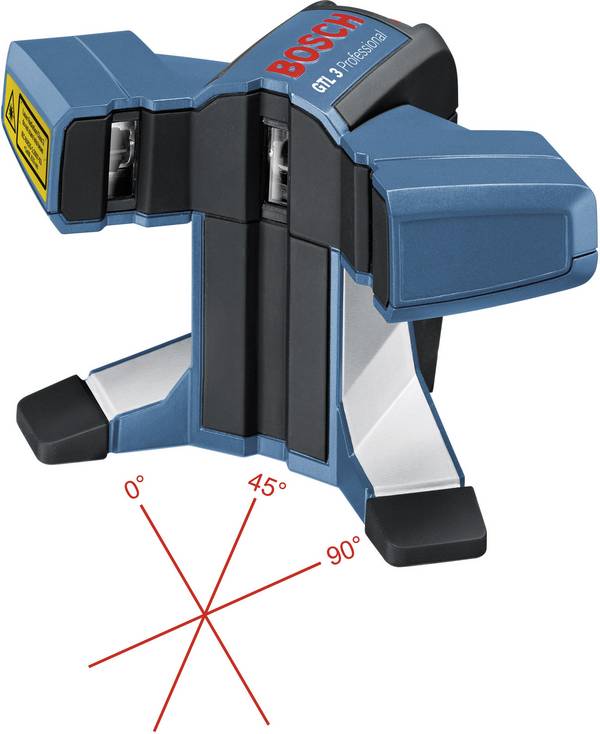

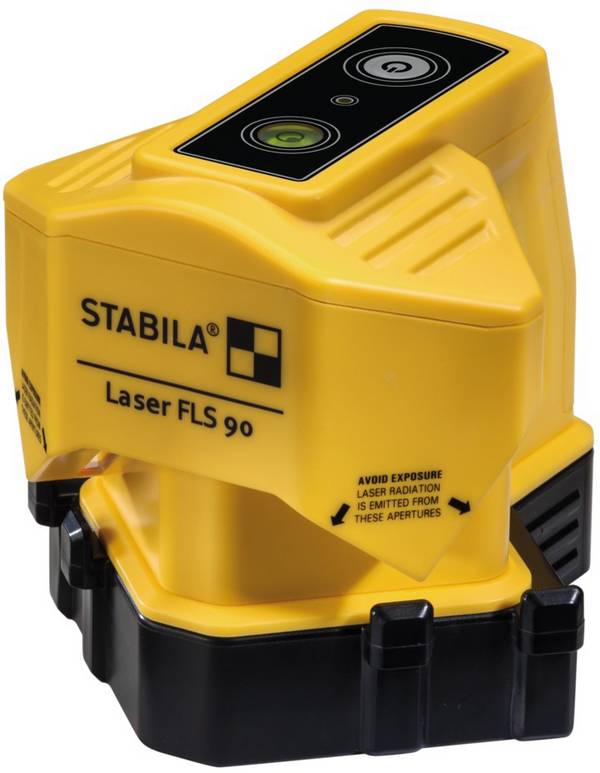

La catégorie d'appareil décrit le domaine d'utilisation ou la technologie de mesure (optique/laser). Vous trouverez également ici une application pour smartphone avec l'APP correspondante. Les lasers à carrelage sont utilisés pour le placement exact de carrelage et de stratifié. Certains appareils laser ont été spécialement conçus pour fonctionner à une luminosité ambiante élevée.



Calibré selon

  • ISO : le produit est certifié conforme à la norme DIN en ISO 9001:2015.
  • Norme d'usine : testée avec un appareil de dessin calibré.

Grossissement optique

L'agrandissement optique atteint des valeurs allant de 20x à 32x pour les appareils équipés d'un équipement optique.

Portée

Cette valeur spécifique à l'appareil comprend les valeurs de 5 à 800 mètres.

Particularités:

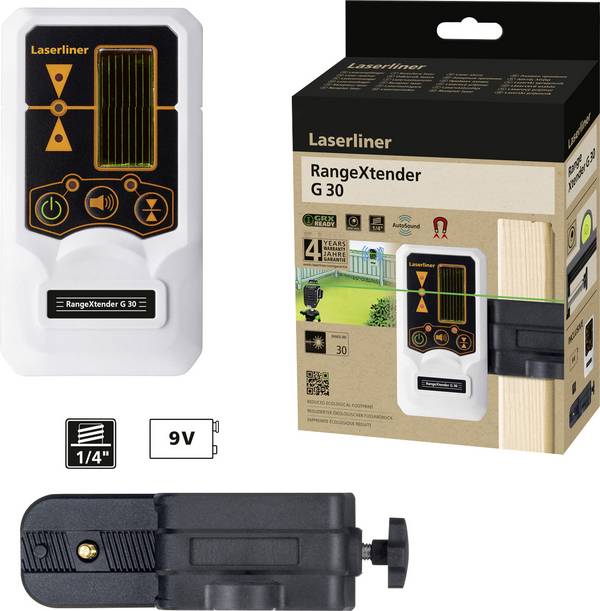

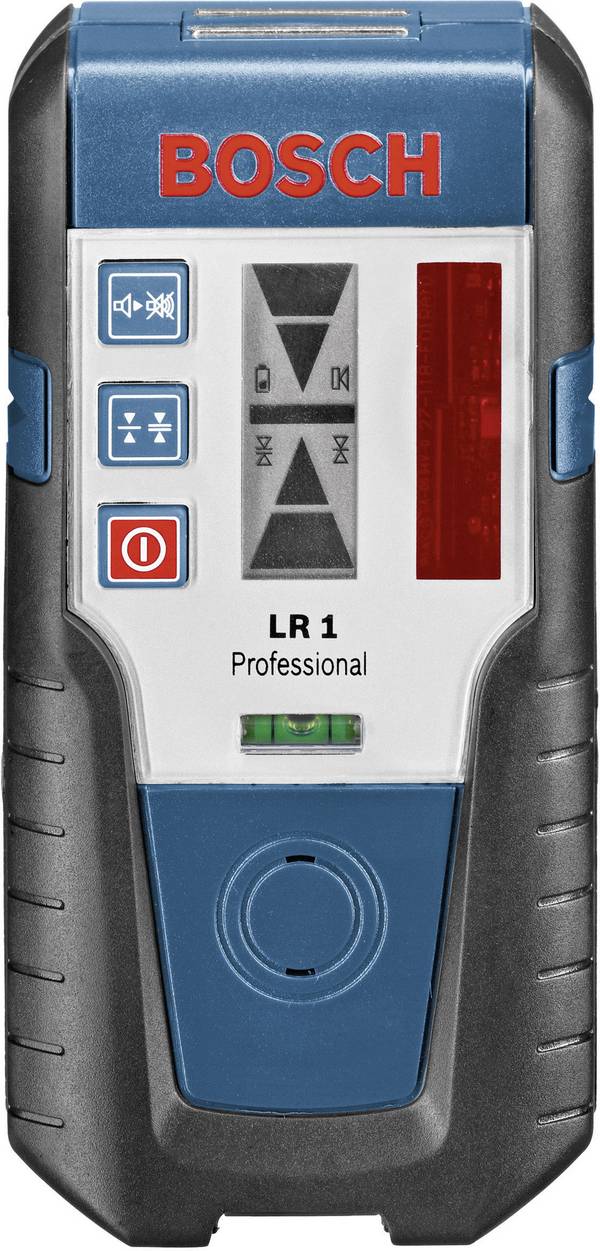

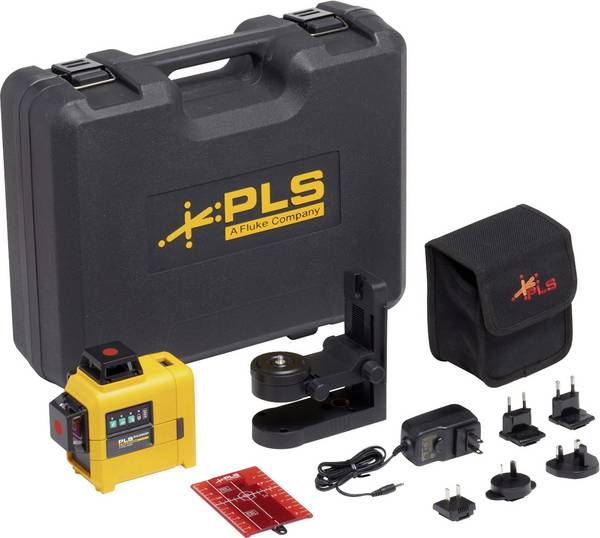

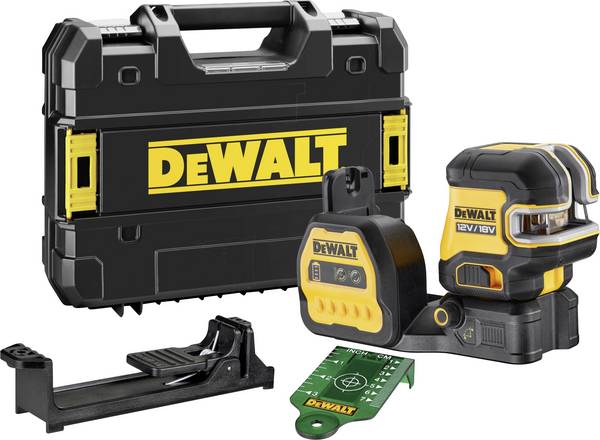

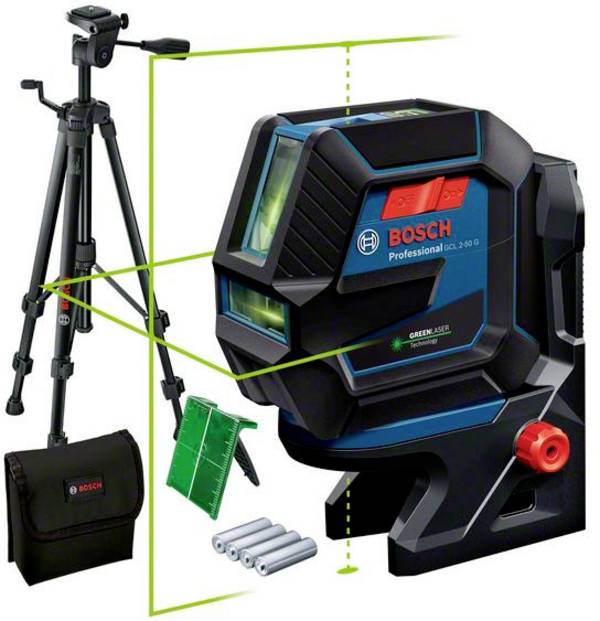

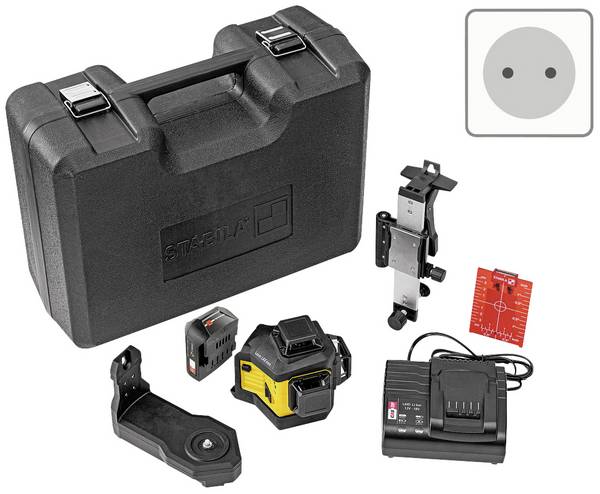

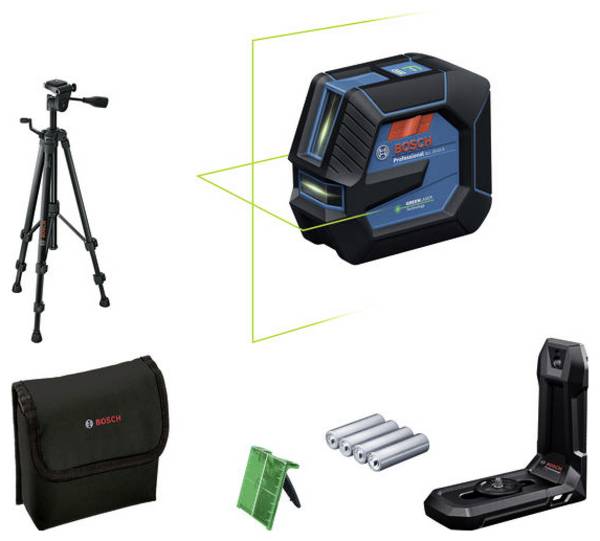

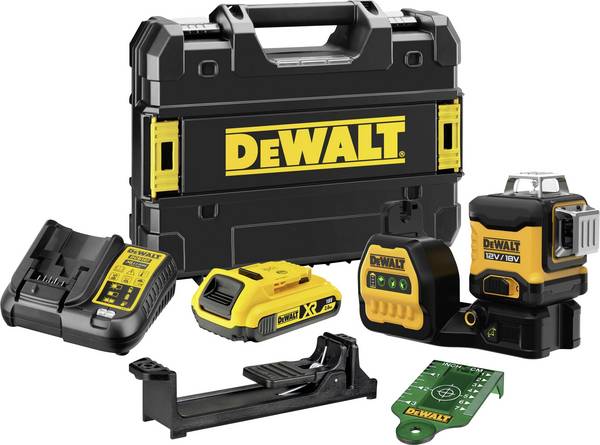

Vous trouverez ici des appareils de nivellement avec un récepteur laser, un étui et/ou un trépied et des produits de nivellement automatique.



Que devez-vous faire pour l'achat d'appareils de nivellement ?

Familiarisez-vous d'abord avec les tâches à résoudre pour trouver un nivellement approprié. Les appareils de haute qualité sont très coûteux.

La précision de l'appareil doit être la première. Pour les nivelers classiques (optiques), la précision est indiquée en millimètres de déviation par kilomètre mesuré. Pour les appareils de pointe, cette valeur est d'environ 2 à 10 millimètres.

Comme la plupart des travaux de nivellement se déroulent à l'extérieur, veillez à respecter le degré de protection existant (IP) afin d'éviter tout endommagement de l'appareil et toute influence sur le résultat de la mesure due aux intempéries.

En savoir plus sur la norme IP

Notre Conseil pratique : valeur angulaire Gon

Dans la technique de mesure, le Gon est souvent utilisé comme valeur angulaire. Le circuit complet a 400 GON pour cette unité de mesure. Le facteur de conversion est de 1 Gon égal à 0,9 degré. Un degré est égal à 1,111 (période) Gon. L'angle droit de 90 degrés a une valeur de 100 GON avec cette unité de mesure.



Consignes de sécurité lors de la manipulation d'appareils de nivellement

Lors de l'utilisation de n'importe quel type de tapis de mesure dans les environs directs d'installations électriques telles que des lignes électriques aériennes ou à proximité d'installations ferroviaires à fonctionnement électrique, il peut y avoir un danger de mort en raison d'un choc électrique. Maintenez une distance de sécurité suffisante par rapport à ces installations. Il peut être nécessaire d'informer les autorités compétentes avant le début des travaux.

Les travaux de mesure en cas d'orage peuvent entraîner un risque d'électrocution. Ne pas effectuer de travaux de géodésie pendant les orages !

Ne regardez jamais le soleil avec un appareil de nivellement optique et ne regardez pas non plus le rayon laser de nivellement électronique.

Une protection insuffisante ou un marquage mal visible du lieu de mesure peut entraîner des situations dangereuses sur les routes, les chantiers ou dans les installations industrielles et commerciales. Respecter les normes légales en matière de prévention des accidents et les codes de circulation routière.
